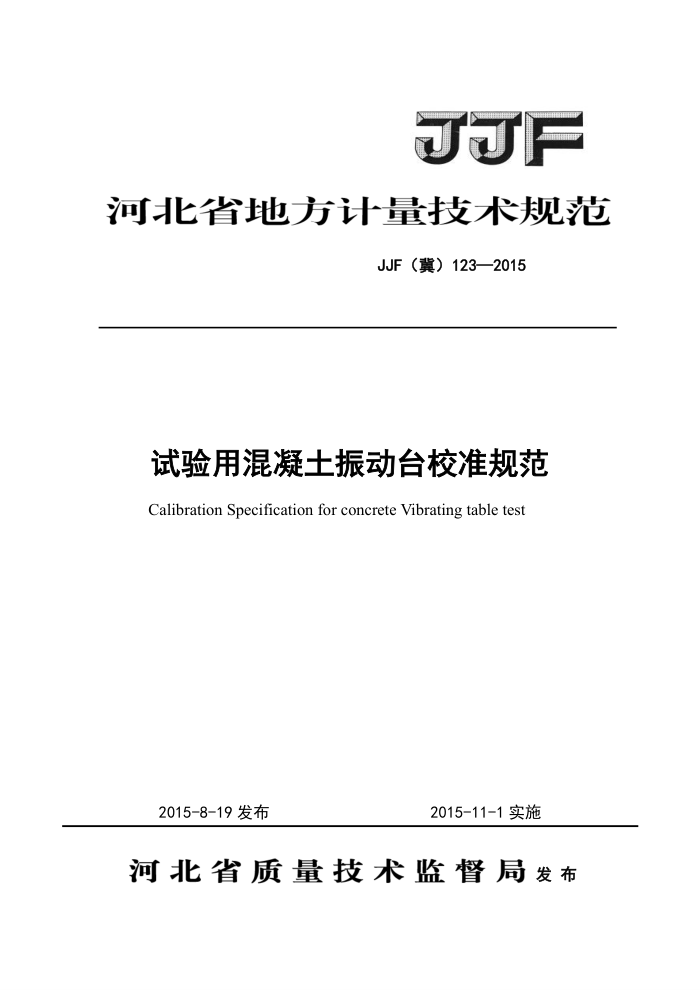

JJF
河北省地方许计量技术规范
JJF（冀）123—2015
试验用混凝土振动台校准规范 Calibration Specification for concrete Vibrating table test
2015-11-1实施
2015-8-19发布
河北省质量技术监督局发布 JJF（冀）123-2015
试验用混凝土振动台
JJF（冀）123-2015
校准规范 Calibration Specification for concrete Vibrating table test
归口单位：河北省质量技术监督局
主要起草单位：唐山市计量测试所参加起草单位：唐山市计量测试所
本规范委托起草单位负责解释 JJF（冀） 123-2015
本规范主要起草人：
杜旭光（唐山市计量测试所）
陈东升（唐山市计量测试所）赵春龙（唐山市计量测试所）
参加起草人：
刘博 (唐山市计量测试所）张健 (唐山市计量测试所）郭占义（唐山市计量测试所） JJF（冀）123-2015
目
录
引言 1范围.. 2引用文件.. 3概述， 4计量特性， 5校准条件 6校准项目和校准方法 7.校准结果表达 8.复校时间间隔. 附录A试验用混凝土振动台的振幅测量结果的不确定度分析附录B试验用混凝土振动台的频率测量结果的不确定度分析附录C混凝土振动台校准记录格式. 附录D混凝土振动台校准证书内页格式及内容
(II) (1) (1) (1) (1) (2) (2) (4) (4) (5) (7) (9) (10) JJF（冀） 123-2015
引言
依据JJF1071-2010 ）《国家计量校准规范编写规则》、JJF1059.1-2012《测量不确定度评定与表示》和JJF1001-2011《通用计量术语及定义》，起草编写了河北省地方计量技术规范 《试验用混凝土振动台校准规范》。
本规范为首次起草。
II JJF（冀）123-2015
试验用混凝土振动台校准规范
1范围
本规范适用于台面尺寸为600mm×300mm（代号为600）、800mm×600mm（代号为800） 1000mm×1000mm（代号为1000）的试验用混凝土振动台（以下简称振动台）的校准，其它规格的振动台可参照执行。
2引用文件
本规范引用下列文件： JJG189-1997机械式振动试验台 JJF1001-2011通用计量术语及定义 JJF1059.1-2012测量不确定度评定与表示 JJF1071-2010国家计量校准规范编写规则 JG/T245-2009混凝土试验用振动台凡是注日期的引用文件，仅注日期的版本适用于本规则：凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规则。
3概述
振动台是用于混凝土试件成型振实的主要设备。它由悬挂式单轴激振器、弹簧、台面、 支架和控制系统等组成，如图1所示。
美
a
1一控制系统；2一支架；3一悬挂式单轴激振器；4一弹簧；5一台面，
图1振动台结构示意图
4计量特性
4.1启动时间和余振时间
在空载条件下，振动台的启动时间应不大于2s，停机后的余振时间应不大于5s。
1 JJF（冀）123-2015
4.2振幅
振动台应产生垂直方向上的简谐振动，在空载条件下，振动台面中心点的垂直振幅应为（0.50土0.02）mm；台面振幅不均匀度应不大于20%；振动台满载与空载时，台面中心点的垂直振幅之比应不小于0.7；振动台侧向水平振幅应不大于0.1mm。 4.3振动频率
振动台振动频率应为（50土2）Hz。 4.4电磁铁吸力
振动台采用电磁铁固定混凝土试模，应保证混凝土试模在振动成型过程中无松动、滑移和损伤，电磁铁的吸力不于小0.9kN。 4.5噪声
在振动台空载条件下，噪声声压级不大于80dB（A）。 注：以上指标不是用于合格性判别，仅供参考。
5校准条件
5.1环境条件 5.1.1环境温度：（5～35）℃； 5.1.2相对湿度：≤85%； 5.1.3振动台应安装水平并固定，其周围无强电磁场或其他于扰： 5.1.4振动台的负载及安全性能应符合相关标准的规定； 5.2校准用设备
校准用设备见表1
表1校准项目及校准用设备
校准用设备
序号 校准项目
名称
计量性能
启动时间和余振时间
秒表多通道测振仪 测量范围：（0.01~2.00）mm MPE：±1% 频率测量仪 测量范围：（2～200）Hz
分辨力0.1s
MPE:±0.1 s
振幅振动频率电磁铁吸力噪声
2 3 4 5
MPE：±0.5%
1级 2级
测力仪 测量范围：（0.2～2.0）kN 声级计 测量范围：（35～130）dB（A）
6校准项目和校准方法
检查外观并通过空载运行试验，在确定没有影响计量特性的因素后进行校准，校准项目见表1。 6.1．启动时间和余振时间
