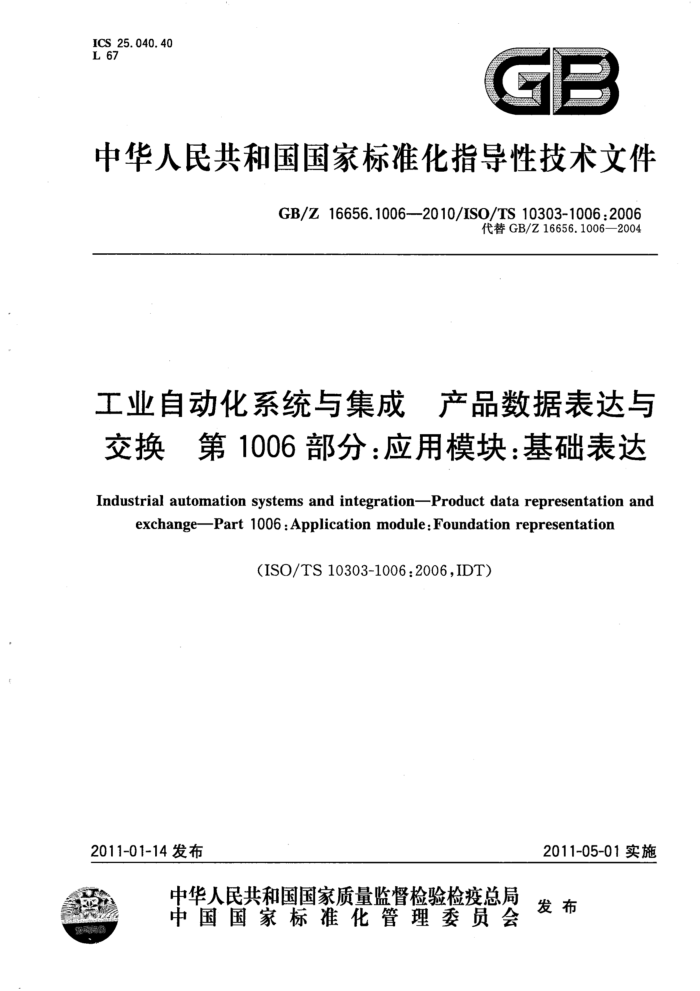

ICS 25.040.40 L 67
C
中华人民共和国国家标准化指导性技术文件
GB/Z16656.1006--2010/IS0/TS10303-1006:2006
代替GB/Z16656.1006—2004
工业自动化系统与集成 产品数据表达与交换第1006部分：应用模块：基础表达 Industrial automation systems and integration-Product data representation and
exchangePart 10o6 : Application module: Foundation representation
(ISO/TS10303-1006:2006,IDT)
2011-05-01实施
2011-01-14 发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/Z 16656.1006—2010/ISO/TS10303-1006:2006
目 次
前言引言 1 范围 2 规范性引用文件 3术语、定义和缩略语· 4信息需求 4.1所需的AMARM 4.2 ARM实体定义 5模块解释模型 5.1映射规范
-
-
a
.
L
5.2MIMEXPRESS短名列表附录A（规范性附录） MIM短名附录B（规范性附录） 信息对象注册附录C（资料性附录） ARM EXPRESS-G 附录D（资料性附录） MIMEXPRESS-G 附录E（资料性附录） 计算机可解释的列表· 参考文献
11 12 13 14 15 16 GB/Z16656.1006--2010/ISO/TS10303-1006:2006
前 言
GB/T16656《工业自动化系统与集成产品数据表达与交换》是-一项由多个部分组成的标准，各部分单独出版。GB/T16656的所属各部分又组成多个子系列，即：
第1部分至第19部分规定了描述方法；第20部分至第29部分规定了实现方法；第30部分至第39部分规定了一致性测试方法与框架；一第40部分至第59部分规定了集成通用资源； -第100部分至第199部分规定了集成应用资源；第200部分至第299部分规定了应用协议；第300部分至第399部分规定了抽象测试套件：第400部分至第499部分规定了应用模块；第500部分至第599部分规定了应用解释构造；第1000部分至第1999部分规定了应用模块。
GB/T16656《工业自动化系统与集成产品数据表达与交换》现已发布和即将发布的包括以下部分：
第1部分：概述与基本原理；第11部分：描述方法：EXPRESS语言参考手册；第21部分：实现方法：交换文件结构的纯正文编码；第28部分：实现方法：EXPRESS模式与数据的XML表达（使用XML模式）； -第31部分：一致性测试方法论与框架：基本概念；第32部分：致性测试方法论与框架：对测试实验室与客户的要求；第34部分：致性测试方法论与框架：应用协议实现的抽象测试方法；第41部分：集成通用资源：产品描述与支持原理；第42部分：集成通用资源：几何与拓扑表达； -第43部分：集成通用资源：表达结构； -第44部分：集成通用资源：产品结构配置；第45部分：集成通用资源：材料；第46部分：集成通用资源：可视化显示：第47部分：集成通用资源：形状变化公差；一第49部分：集成通用资源：工艺过程结构和特性； -第51部分：集成通用资源：数学表达；第54部分：集成通用资源：分类和集合论：第55部分：集成通用资源：过程与混合表达：第56部分：集成通用资源：状态；第101部分：集成应用资源：绘图；第105部分：集成应用资源：运动学；第201部分：应用协议：显式绘图；第202部分：应用协议：相关绘图：第203部分：应用协议：配置控制设计；
T GB/Z16656.1006—2010/ISO/TS10303-1006:2006
-第238部分：应用协议：计算机数值控制器用的的应用解释模型；第501部分：应用解释构造：基于边的线框；第502部分：应用解释构造：基于壳的线框；第503部分：应用解释构造：几何有界二维线框：第504部分：应用解释构造：绘图注释；第505部分：应用解释构造：图样结构与管理；第506部分：应用解释构造：绘图元素；第507部分：应用解释构造：几何有界曲面；第508部分：应用解释构造：非流形曲面；第509部分：应用解释构造：流形曲面； -第513部分：应用解释构造：基本边界表达；第520部分：应用解释构造：相关绘图元素；第1001部分：应用模块：外观赋值；第1002部分：应用模块：颜色；第1003部分：应用模块：曲线外观；第1004部分：应用模块：基本几何形状；第1005部分：应用模块：基本拓扑；第1006部分：应用模块：基础表达；第1007部分：应用模块：通用曲面外观；第1008部分：应用模块：层赋值；第1009部分：应用模块：形状外观和层。
一
本部分是GB/T16656的第1006部分。 本部分等同采用ISO/TS10303一1006：2006《工业自动化系统与集成产品数据表达与交换第
1006部分：应用模块：基础表达》。本部分的技术内容和结构与ISO/TS10303一1006：2006保持一致。 为便于使用，做了如下编辑性修改：
a）删去了ISO前言； b）对于带下划线的用于EXPRESS语言描述的各黑体英文实体名、属性名和函数名等，为了维护
其英文原意，在本部分中，都使用其英文原名，仅当其作为标题时，我们在该英文名前增加了其归属的类型说明。
本部分代替GB/Z16656.1006一2004《工业自动化系统与集成产品数据表达与交换第1006部分：应用模块：基础表达》。与GB/Z16656.1006一2004相比主要变化如下：
a）修正了以下ARMEXPRESS声明：
1) Representation; 2) Representation_item。
b）新增了以下ARMEXPRESS声明：
1) Numerical_representation_context; 2) Representation_relationship; 3） String-representation_item .
c) 修正了以下ARMEXPRESS数据类型的定义：
1) Representation; 2) Representation_context; 3) Representation_item.
此外，还对映射规范、MIM模式和EXPRESS-G图进行了修正，以确保反映出对ARM的修正并与 GB/Z16656.1006—2010/ISO/TS10303-1006:2006
之一致。
本部分的附录A、附录B为规范性附录，附录C、附录D、附录E为资料性附录。 本部分由中国机械工业联合会提出。 本部分由全国自动化系统与集成标准化技术委员会（SAC/TC159）归口。 本部分主要起草单位：中国标准化研究院。 本部分主要起草人：王志强、洪岩、刘守华、杨青海。 本部分所代替标准的历次版本发布情况为：
GB/Z16656.1006—2004.
Ⅲ GB/Z16656.1006--2010/IS0/TS10303-1006.2006
引言
GB/T16656（ISO10303）是一个计算机可解释的用于产品信息表达和产品数据交换的技术标准。 其目的是对产品全生命周期提供一种独立于任何特定系统、能够描述产品数据的中性机制。其描述功能不仅适合于中性文件的交换，而且也是实现和共享产品数据库及存档的基础。
本部分给出了表达基础元素定义的应用模块。 第1章定义了本应用模块的范围并概括了其功能和覆盖的数据。第3章列出了本部分定义的术
语，并给出了对其他标准定义的术语的引用。第4章采用适用于应用的术语规定了应用的信息需求。 附录C给出了这些信息需求的图形表达，称为应用参考模型。为满足信息需求，解释了资源构造。这个解释提供了模块解释模型（MIM）。5.1给出的解释表明了信息需求和MIM的对应关系。MIM的短列表规定了资源接口，并在5.2中给出。附录D给出了MIM短列表的图形表达。
在这个指导性技术文件中，相同的英文词可以用于指定一个现实世界的对象或概念，一个 EXPRESS数据类型的名称代表这个对象或概念。
下面的印刷符号约定用来区分“对象或概念和“EXPRESS数据类型”。如果作为注释文本的词或短语以与正文相同的字体出现。指的是对象或概念。如果该词或短语以粗体或超链接的形式出现，那么指的是EXPRESS数据类型。
EXPRESS数据类型的名称可用来指数据类型本身或数据类型的一个实例。一般情况下，这些用途的区别在相关环境中是明确的。如果可能引起歧义，短语“实体数据类型”或“实例”会包含在文本中。
双引号“”表示引用文字，单引号“”表示特定的文本字符串值。
IV GB/Z16656.1006--2010/IS0/TS10303-1006:2006
工业自动化系统与集成产品数据表达与交换第1006部分：应用模块：基础表达
1范围
GB/T16656的本部分给出了基础表达的应用模块。 本部分适用于：一一表达相关环境的定义；
一种适合数值描述的表达相关环境的定义；表达的定义；一两种表达之间关系的定义；表达元素的定义；一作为表达元素的文本的定义。 本部分不适用于
一与表达相联系的特性的标识；表达的任何显示外观；特殊用途表达的定义。
2规范性引用文件
下列文件中的条款通过GB/T16656的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T16262.1信息技术抽象语法记法（ASN.1）第1部分：基本记法规范（GB/T16262.1- 2006.ISO/IEC8824-1:2002IDT)
GB/T16656.11一2010工业自动化系统与集成产品数据表达与交换第11部分：描述方法： EXPRESS语言参考手册（ISO10303-11：2004，IDT)
GB/T16656.41一2010工业自动化系统与集成产品数据表达与交换第41部分：集成通用资源：产品描述与支持原理（ISO10303-41：2005，IDT）
GB/T16656.43一2008工业自动化系统与集成产品数据表达与交换第43部分：集成通用资源：表达结构（ISO10303-43：2000，IDT)
GB/T16656.45一2001工业自动化系统与集成产品数据表达与交换第45部分：集成通用资源：材料（ISO10303-45：1998.IDT)
GB/T16656.202-2000工业自动化系统与集成产品数据的表达与交换第202部分：应用协议：相关绘图（eqISO10303-202：1996)
ISO10303-1：1994工业自动化系统与集成产品数据表达与交换第1部分：概述与基本原理 ISO10303-21：2002工业自动化系统与集成产品数据的表达与交换第21部分：实现方法：交
换文件结构的纯正文编码
ISO/TS10303-1001：2006工业自动化系统与集成产品数据表达与交换第1001部分：应用模块：外观赋值
1 GB/Z16656.1006--2010/IS0/TS10303-1006.2006
ISO/TS10303-1017：2004工业自动化系统与集成 产品数据表达与交换第1017部分：应用模块：产品识别
ISO/TS10303-1054:2004工业自动化系统与集成 产品数据表达与交换第1054部分：应用模块：带单位的值 3术语、定义和缩略语 3.1ISO10303.1定义的术语
ISO10303.1中定义的下列术语适用于本部分：
应用application; 应用对象application object; 应用协议applicationprotocol; -应用参考模型application reference model; -数据data; 信息information; 集成资源integrated resource; -产品product; 产品数据product data。
3.2GB/T16656.202定义的术语
GB/T16656.202中定义的下列术语适用于本部分：
应用解释构造application interpreted construct。
3.3IS0/TS10303-1001定义的术语
ISO/TS10303-1001中定义的下列术语适用于本部分：
-应用模块applicationmodule; 模块解释模型module interpreted model。
3.4IS0/TS10303-1017定义的术语
ISO/TS10303-1017中定义的下列术语适用于本部分：
通用资源 common resources.
3.5缩略语
下列缩略语适用于本部分： AM：应用模块（ApplicationModule)） ARM:应用参考模型（ApplicationReferenceModel) MIM:模块解释模型（ModuleInterpreted Model) URL：统一资源定位符(Uniform Resource Locator)
4信息需求
本章给出基础表达应用模块的信息需求。这些信息需求被描述为该应用模块的应用参考模型 (ARM).
注1：附录C给出了信息需求的图形表达。 注2：5.1给出了映射规范。它表明如何用通用资源和构造满足信息需求，该通用资源和构造在该应用模块的MIIM
模式中定义或引人。
Foundation_representation_arm模式以下列的ExPRESS语句开始，并标识了必要的外部引用。 EXPRESS描述： *)
2
