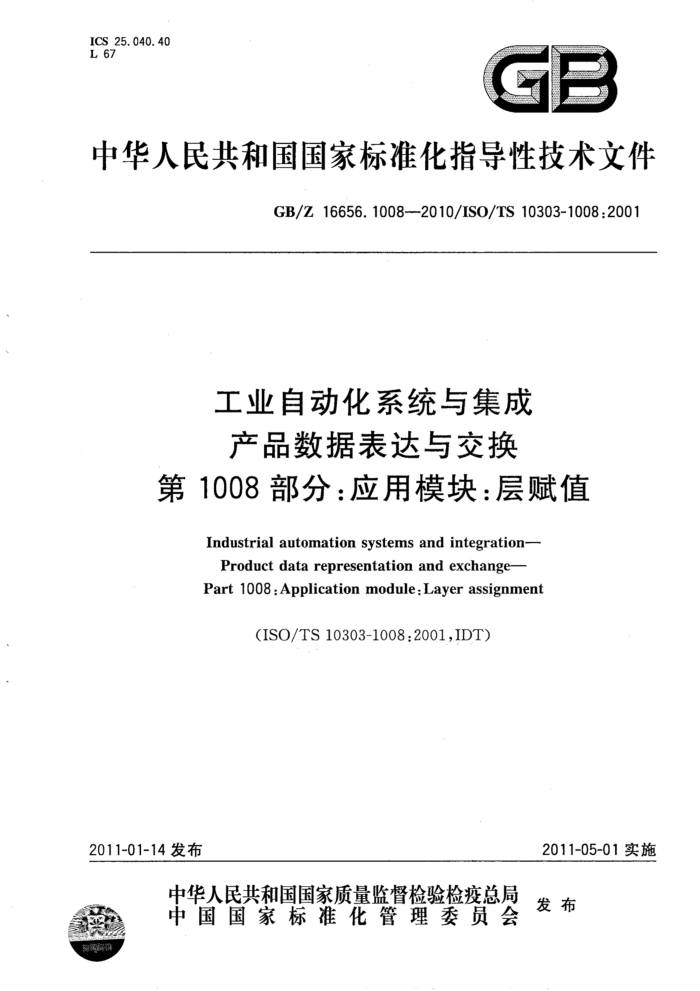

ICS 25.040.40 L 67
中华人民共和国国家标准化指导性技术文件
GB/Z16656.1008--2010/ISO/TS10303-1008:2001
工业自动化系统与集成产品数据表达与交换
第1008部分：应用模块：层赋值
Industrial automation systems and integration
Product data representation and exchange- Part 1008 : Application module:Layer assignment
(ISO/TS10303-1008:2001.IDT)
2011-05-01实施
2011-01-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/Z 16656.1008--2010/ISO/TS 10303-1008 :2001
目 次
前言引言 1 范围
规范性引用文件 3 术语、定义和缩略语· 4 信息需求 5 模块解释模型附录A（规范性附录） MIM短名附录B（规范性附录） 信息对象注册附录C（资料性附录） ARMEXPRESS-G 附录D（资料性附录） MIM EXPRESS-G 附录E（资料性附录） 计算机可解释的列表参考文献
L
10 GB/Z16656.1008—2010/ISO/TS10303-1008:2001
前言
GB/T16656《工业自动化系统与集成产品数据表达与交换》是一项由多个部分组成的标准，各部分单独出版。GB/T16656的所属各部分又组成多个子系列，即：
第1部分至第19部分规定了描述方法；第20部分至第29部分规定了实现方法第30部分至第39部分规定了一致性测试方法与框架；第40部分至第59部分规定了集成通用资源；第100部分至第199部分规定了集成应用资源； -第200部分至第299部分规定了应用协议； -第300部分至第399.部分规定了抽象测试套件；第400部分至第499部分规定了应用模块；第500部分至第599部分规定了应用解释构造；第1000部分至第1999部分规定了应用模块。 GB/T16656《工业自动化系统与集成产品数据表达与交换》现已发布和即将发布的包括以下
部分：
第1部分：概述与基本原理；第11部分：描述方法：EXPRESS语言参考手册：
第21部分：实现方法：交换文件结构的纯正文编码；
第28部分：实现方法：EXPRESS模式与数据的XML表达（使用XML模式）；第31部分-致性测试方法论与框架：基本概念；一第32部分：一致性测试方法论与框架：对测试实验室与客户的要求；第34部分：一致性测试方法论与框架：应用协议实现的抽象测试方法； -第41部分：集成通用资源：产品描述与支持原理；第42部分：集成通用资源：几何与拓扑表达：第43部分：集成通用资源：表达结构；一第44部分：集成通用资源：产品结构配置；第45部分：集成通用资源：材料；第46部分：集成通用资源：可视化显示；第47部分：集成通用资源：形状变化公差；第49部分：集成通用资源：工艺过程结构和特性第51部分：集成通用资源：数学表达； -第54部分：集成通用资源：分类和集合论；第55部分：集成通用资源：过程与混合表达；第56部分：集成通用资源：状态；第101部分：集成应用资源：绘图； -第105部分：集成应用资源：运动学； -第201部分：应用协议：显式绘图；第202部分：应用协议：相关绘图；第203部分：应用协议：配置控制设计；
1
H GB/Z16656.1008--2010/IS0/TS10303-1008.2001
第238部分：应用协议：计算机数值控制器用的应用解释模型；第501部分：应用解释构造：基于边的线框； -第502部分：应用解释构造：基于壳的线框；第503部分：应用解释构造：几何有界二维线框；第504部分：应用解释构造：绘图注释；第505部分：应用解释构造：图样结构与管理；第506部分：应用解释构造：绘图元素；第507部分：应用解释构造：几何有界曲面；第508部分：应用解释构造：非流形曲面；第509部分：应用解释构造：流形曲面；第513部分：应用解释构造：基本边界表达；第520部分：应用解释构造：相关绘图元素；第1001部分：应用模块：外观赋值；第1002部分：应用模块：颜色； -第1003部分：应用模块：曲线外观；第1004部分：应用模块：基本几何形状： -第1005部分：应用模块：基本拓扑；第1006部分：应用模块：基础表达；第1007部分：应用模块：通用曲面外观；第1008部分：应用模块：层赋值；第1009部分：应用模块：形状外观和层。 本部分是GB/T16656的第1008部分。 本部分等同采用ISO/TS10303-1008：2001《工业自动化系统与集成产品数据表达与交换第
1008部分：应用模块：层赋值》。本部分的技术内容和结构与IS0/TS10303-1008：2001保持一致，为便于使用，做了如下编辑性修改：
a）删去了ISO前言； b）对于带下划线的用于EXPRESS语言描述的各黑体英文实体名、属性名和函数名等，为了维护
其英文原意，在本部分中，都使用其英文原名，仅当其作为标题时，我们在该英文名前增加了其归属的类型说明。
本部分的附录A和附录B是规范性附录，附录C、附录D和附录E是资料性附录。 本部分由中国机械工业联合会提出。 本部分由全国自动化系统与集成标准化技术委员会（SAC/TC159）归口。 本部分起草单位：中国标准化研究院。 本部分主要起草人：王志强、洪岩、刘守华、杨青海。
IV GB/Z16656.1008-—2010/ISO/TS10303-1008:2001
引 言
GB/T16656（ISO10303)是一个计算机可解释的用于产品信息表达和产品数据交换的技术标准。 其目的是对产品全生命周期提供一种独立于任何特定系统、能够描述产品数据的中性机制。其描述功能不仅适合于中性文件的交换，而且也是实现和共享产品数据库及存档的基础。
本部分给出了用于将产品数据元素集合赋值到层的应用模块。它提供了将表达项赋值到层的机制和层的标识，但是并不包括通用分组机制。尽管这一应用模块规定了层赋值的结构，但是任何与层使用相关的语义都不在本部分的范围之内。
示例：CAD系统可收集一个给定几何类型的所有实例到层，或者使用层从并非形状定义的几何元素中区分出构造元素，如线。
一组应用模块组合在一起可提供两种能力，其一是将形状元素赋值到层，其二将可视属性，如颜色
和曲线字体，赋值到几何和拓扑元素。更多信息参见GB/Z16656.1009--2010的附录F。 GB/Z16656.1008-2010/ISO/TS10303-1008.2001
工业自动化系统与集成产品数据表达与交换
第1008部分：应用模块：层赋值
范围
1
GB/T16656的本部分给出了产品数据元素集合的应用模块如何赋值到层。 本部分适用于：
表达项到层的赋值；层的标识。
本部分不适用于：
通用分组机制；与层的使用有关的语义规范。
2规范性引用文件
下列文件中的条款通过GB/T16656的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T16262.1信息技术抽象语法记法一（ASN.1)第1部分：基本记法规范（GB/T16262.1- 2006,ISO/IEC8824-1:2002,IDT)
GB/T16656.46--1998工业自动化系统与集成产品数据表达与交换第46部分：集成通用资源；可视化显示（idtISO10303-46：1994）
GB/T16656.202—2000工业自动化系统与集成产品数据表达与交换第202部分：应用协议：相关绘图（eqvISO10303-202：1996）
GB/Z16656.1001一2004工业自动化系统与集成产品数据表达与交换第1001部分：应用模块：外观赋值（ISO10303-1001：2001IDT）
ISO10303-1：1994工业自动化系统与集成产品数据表达与交换第1部分：概述与基本原理 ISO10303-11：1994工业自动化系统与集成产品数据表达与交换第11部分：描述方法：
EXPRESS语言参考手册
IS0/TS10303-1006：2001工业自动化系统与集成产品数据表达与交换第1006部分：应用模块：基础表达 3术语、定义和缩略语 3.1ISO 10303-1定义的术语
ISO10303-1中定义的以下术语适用于本部分：
应用application；一应用对象applicationobject; -应用协议applicationprotocol; 应用参考模型applicationreferencemodel; GB/Z 16656.1008—-2010/IS0/TS 10303-1008:2001
数据datas 信息information; 集成资源integrated resource; -产品product; 产品数据productdata；功能单元unit of functionality。
3.2GB/T16656.46定义的术语
GB/T16656.46中定义的以下术语适用于本部分：
层 layer。
3.3GB/T16656.202定义的术语
GB/T16656.202中定义的以下术语适用于本部分：
一应用解释构造application interpreted construct。
3.4GB/T16656.1001定义的术语
GB/T16656.1001中定义的以下术语适用于本部分：
应用模块applicationmodule; 模块解释模型moduleinterpretedmodel。
3.5缩略语
以下缩略语适用于本部分： AM：应用模块（ApplicationModule） ARM:应用参考模型（ApplicationReferenceModel) MIM：模块解释模型（ModuleInterpreted Model) UoF：功能单元（Unit of Functionality) URL：统一资源定位符（UniformResourceLocator)
4信息需求
本章规定了层赋值模块的信息需求。信息需求被作为一组功能单元和应用对象来描述。应用在本应用模块主题范围内的术语来定义该信息需求。
注1：附录C给出了信息需求的图形表示。 注2：5.1规定了映射规范，它规定了如何应用本标准的集成资源满足信息需求。该集成资源的应用引人了在应用
模块和协议中通用的附加需求。 EXPRESS描述： *） SCHEMA Layer_assignment_arm; (*
4.1功能单元
本条规定了本部分的功能单元（UoF)以及应用模块定义所必需的支撑元素。 本部分规定了下列功能单元：
-Layer_assignment. 本部分使用了下列功能单元（见ISO/TS10303-1006）：
-Foundation_representation. 以下规定功能单元和每个UoF所支持功能的描述。4.3定义了UoF中的应用元素。
4.1.1功能单元Layer_assignment
该UoF为表达项集合到层的映射规定了信息。下列应用元素在UoF的Layer_assignment中
2 GB/Z16656.1008—2010/IS0/TS10303-1008:2001
规定：
Layer
4.1.2功能单元Foundation_representation
该UoF在ISO/TS10303-1006中规定。来自该UoF的下列应用元素从本部分中引用：
-Representation_item .
4.2要求AM的ARM
以下EXPRESS接口声明给出了从其他应用模块的ARM引人的应用元素。 EXPRESS描述： *) USE FROM Foundation_representation_arm; -IS0/TS 10303-1006 (* 注：上述引用的ARM可在GB/T16656以下部分中找到：
Foundation_representation_arm; ISO/TS 10303-1006
4.3ARM实体定义
本条为本部分规定了应用实体。每个应用实体都是一个不可分割的元素，它具体表达了一个唯- 的应用概念并包含若干属性，这些属性为实体规定了数据元素。下面给出应用实体及其定义。 4.3.1实体Layer
实体Layer是表达项集合的通用构造。各层间不能嵌套，即，一层不能被包含在另一个层内。 EXPRESS描述： *） ENTITY Layer;
description:STRING; id:STRING; layered_elements: SET [1:?J OF Representation_item;
END_ENTITY; (* 属性定义： description：提供关于层的更详细的信息的文本； id：规定了层的标识符； layered_elements：规定了一组赋值到层的表达项。
EXPRESS描述： *) END_SCHEMA; (*
5模块解释模型 5.1映射规范
本条包含了映射表（见表1），该映射表表明了本部分（参见4.1）的每个UoF和应用元素是怎样映射到一个或几个模块解释模型（MIM）资源构造的。该映射表分五列，各列内容如下：
列1）应用元素：当应用元素出现在应用实体定义中时，给出应用元素名。应用实体名用大写字母书写。在应用实体后面列出的属性名，用小写字母书写。
列2） MIM元素：出现在MIM、术语“IDENTICALMAPPING”或术语“PATH”中的MIM元素
3
