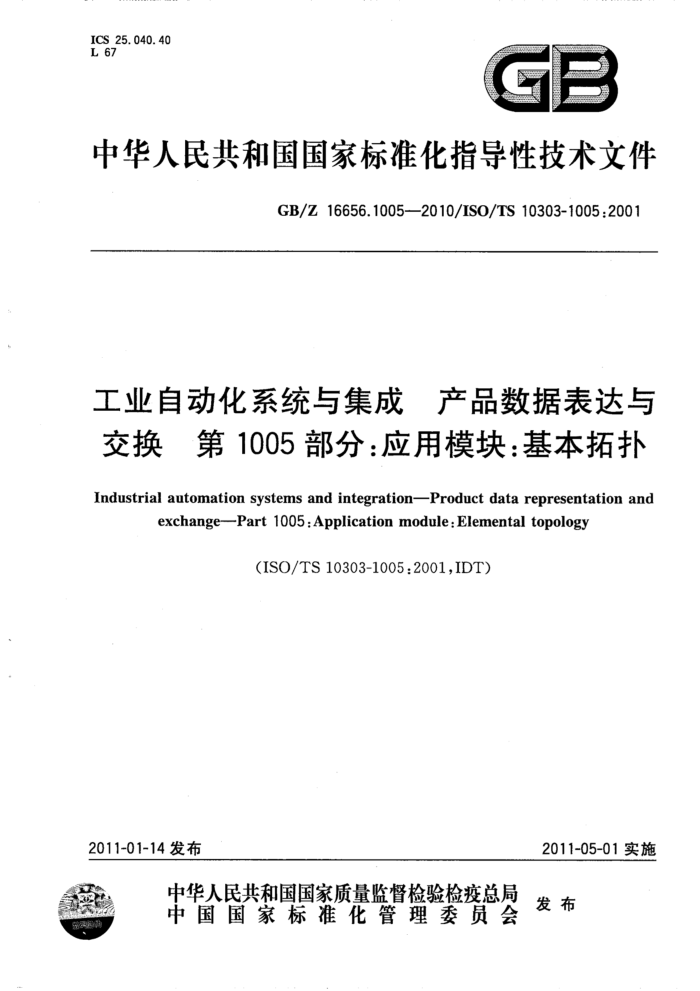

ICS25.040.40 L 67
中华人民共和国国家标准化指导性技术文件
GB/Z16656.1005-—2010/ISO/TS10303-1005:2001
工业自动化系统与集成 产品数据表达与交换第1005部分：应用模块：基本拓扑 Industrial automation systems and integration-Product data representation and
exchange---Part 1005 : Application module : Elemental topology
(ISO/TS10303-1005:2001,IDT)
2011-05-01实施
2011-01-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/Z16656.1005—2010/ISO/TS10303-1005:2001
目 次
前言引言范围
1
2 规范性引用文件 3术语、定义和缩略语 3.1ISO10303-1定义的术语 3.2GB/T16656.202定义的术语 3.3GB/Z16656.1001定义的术语 3.4 缩略语
信息需求 4.1功能单元 4.2要求的AM的ARM 4.3ARM实体定义 5模块解释模型 5.1映射规范 5.2MIM EXPRESS 短列表附录A（规范性附录） MIM短名附录B（规范性附录） 信息对象注册附录C（资料性附录） ARMEXPRESS-G图附录D（资料性附录） MIMEXPRESS-G图附录E（资料性附录） 计算机可解释的列表参考文献
4. GB/Z16656.1005--2010/IS0/TS10303-1005:2001
前言
GB/T16656《工业自动化系统与集成产品数据表达与交换》是一项由多个部分组成的标准，各部分单独出版。GB/T16656的所属各部分又组成多个子系列，即：
第1部分至第19部分规定了描述方法；第20部分至第29部分规定了实现方法；第30部分至第39部分规定了一致性测试方法与框架；第40部分至第59部分规定了集成通用资源； -第100部分至第199部分规定了集成应用资源；第200部分至第299部分规定了应用协议；第300部分至第399部分规定了抽象测试套件；第400部分至第499部分规定了应用模块；第500部分至第599部分规定了应用解释构造；第1000部分至第1999部分规定了应用模块。
GB/T16656《工业自动化系统与集成产品数据表达与交换》现已发布和即将发布的包括以下
部分：
第1部分：概述与基本原理；第11部分：描述方法：EXPRESS语言参考手册：第21部分：实现方法：交换文件结构的纯正文编码；第28部分：实现方法：EXPRESS模式与数据的XML表达（使用XML模式）；一第31部分：一致性测试方法论与框架：基本概念：第32部分：一致性测试方法论与框架：对测试实验室与客户的要求：第34部分：一致性测试方法论与框架：应用协议实现的抽象测试方法第41部分：集成通用资源：产品描述与支持原理：第42部分：集成通用资源：几何与拓扑表达；第43部分：集成通用资源：表达结构；第44部分：集成通用资源：产品结构配置：第45部分：集成通用资源：材料；第46部分：集成通用资源：可视化显示；第47部分：集成通用资源：形状变化公差：第49部分：集成通用资源：工艺过程结构和特性第51部分：集成通用资源：数学表达；第54部分：集成通用资源：分类和集合论；第55部分：集成通用资源：过程与混合表达；第56部分：集成通用资源：状态：第101部分：集成应用资源：绘图；第105部分：集成应用资源：运动学；第201部分：应用协议：显式绘图；第202部分：应用协议：相关绘图；第203部分：应用协议：配置控制设计；
Ⅲ GB/Z16656.1005—2010/ISO/TS10303-1005:2001
第238部分：应用协议：计算机数值控制器用的应用解释模型；第501部分：应用解释构造：基于边的线框；第502部分：应用解释构造：基于壳的线框；第503部分：应用解释构造：几何有界二维线框； -第504部分：应用解释构造：绘图注释；第505部分：应用解释构造：图样结构与管理；第506部分：应用解释构造：绘图元素；第507部分：应用解释构造：几何有界曲面；第508部分：应用解释构造：非流形曲面； -第509部分：应用解释构造：流形曲面；第513部分：应用解释构造：基本边界表达；第520部分：应用解释构造：相关绘图元素；第1001部分：应用模块：外观赋值；第1002部分：应用模块：颜色；第1003部分：应用模块：曲线外观，第1004部分：应用模块：基本几何形状；第1005部分：应用模块：基本拓扑； -第1006部分：应用模块：基础表达；第1007部分：应用模块：通用曲面外观；一第1008部分：应用模块：层赋值；第1009部分：应用模块：形状外观和层。
本部分为GB/T16656的第1005部分。 本部分等同采用国际标准ISO/TS10303-1005：2001《工业自动化系统与集成产品数据表达与交
换第1005部分：应用模块：基本拓扑》，其技术内容和结构与ISO/TS10303-1005：2001保持一致，为便于使用，做了如下编辑性修改：
a）删去了 ISO前言； b）对于带下划线的用于EXPRESS语言描述的各黑体英文实体名、属性名和函数名等，为了维护
其英文原意，在本部分中，都使用其英文原名，仅当其作为标题时，我们在该英文名前增加了其归属的类型说明。
本部分的附录A、附录B为规范性附录；附录C、附录D和附录E为资料性附录。 本部分由中国机械工业联合会提出。 本部分由全国自动化系统与集成标准化技术委员会（SAC/TC159）归口。 本部分主要起草单位：中国标准化研究院。 本部分主要起草人：洪岩、刘守华、王志强、杨青海、李文武。
IV GB/Z16656.1005-2010/IS0/TS10303-1005.2001
引言
GB/T16656（ISO10303）是一个计算机可解释的用于产品信息表达和产品数据交换的技术标准。 其目的是对产品全生命周期提供一种独立于任何特定系统、能够描述产品数据的中性机制。其描述功能不仅适合于中性文件的交换，而且也是实现和共享产品数据库及存档的基础。
GB/T16656由一系列部分组成，每个部分单独发布。GB/T16656的各个部分都分属以下系列之一：描述方法、集成资源，应用解释构造、应用协议、应用模块、抽象测试套件，实现方法及一致性测试。 在ISO10303-1中对上述类别进行了说明。本部分（即第1005部分）属于应用模块类。
GB/T16656的本部分给出了基本拓扑的应用模块。本部分虽然给出了拓扑元素的整个类定义，但不包括拓扑表达项的详细定义。
一组应用模块可以组合起来以便给形状元素分配层和可视属性，例如给几何和拓扑元素分配颜色和曲线线型。如果需要其他相关的资料，见GB/Z16656.1009-—2010的附录F。 GB/Z16656.1005—2010/ISO/TS10303-1005:2001
工业自动化系统与集成产品数据表达与交换第1005部分：应用模块：基本拓扑
1范围
GB/T16656的本部分给出了基本拓扑的应用模块。 本部分适用于：
拓扑元素的整个类定义。 本部分不适用于：
拓扑表达元素的详细定义。
2规范性引用文件
下列文件中的条款通过GB/T16656的本部分的用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T16262.1信息技术抽象语法记法一（ASN.1）第1部分：基本记法规范（GB/T16262.1一 2006,ISO/IEC 8824-1:2002,IDT)
GB/T16656.202-2000工业自动化系统与集成产品数据表达与交换第202部分：应用协议：相关绘图（eqvISO10303-202：1996）
GB/Z16656.1001一2004工业自动化系统与集成产品数据表达与交换第1001部分：应用模块：外观赋值（ISO/TS10303-1001：2001，IDT)
GB/Z16656.1004一2010工业自动化系统与集成产品数据表达与交换第1004部分：应用模块：基本几何形状（ISO/TS10303-1004：2001，IDT)
ISO10303-1：1994工业自动化系统与集成产品数据表达与交换-第1部分：概述与基本原理 ISO10303-1i：1994‘工业自动化系统与集成产品数据表达与交换：.第11部分：描述方法：
EXPRESS语言参考手册
ISO10303-42:2000工业自动化系统与集成：产品数据表达与交换第42部分：集成通用资源：几何与拓扑表达
ISO/TS10303-1006：2001工业自动化系统与集成产品数据表达与交换第1006部分：应用模块：基础表达 3术语、定义和缩略语 3.1ISO10303-1定义的术语
ISO10303-1中定义的下列术语适用于本部分：
应用application; 应用对象applicationobject; 应用协议applicationprotocol; 应用参考模型application reference model; 数据data; GB/Z16656.10052010/IS0/TS10303-1005.2001
信息information；集成资源integratedresource；产品product; 一产品数据productdata；功能单元unit of functionality。
3.2GB/T16656.202定义的术语
GB/T16656.202中定义的下列术语适用于本部分：
应用解释构造application interpreted construct。
3.3GB/Z16656.1001定义的术语
GB/Z16656.1001中定义的下列术语适用于本部分：
应用模块applicationmodule; 模块解释模型module interpreted model。
3.4缩略语
下列缩略语适用于本部分： AM：应用模块（ApplicationModule) ARM:应用参考模型(Application Reference Model) MIM：模块解释模型(ModuleInterpretedModel) UoF：功能单元（Unit of Functionality) URL：统-资源定位符(UniformResourceLocator)
4信息需求
GB/T16656的本部分的本章给出了基本拓扑模块的信息需求。通过一组功能单元和应用对象给出了信息需求。使用在本应用模块主题范围内的术语来定义该信息需求。
注1：附录C给出了信息需求的图形表达。 注2：5.1给出了如何应用本部分的集成资源满足信息需求的映射规范。该集成资源的应用引人了在应用模块和
协议中公共的附加需求。 EXPRESS描述： *) SCHEMA Elemental_topologY_arm; (*
4.1功能单元
本条给出了本部分的功能单元（UoF)以及其他应用模块定义所必需的支持元素。本部分给出了以下功能单元：
-Eiemental_topoiogy. 本部分使用了以下功能单元：
-Foundation_representation : -Curve_appearance.
以下各条给出了每个功能单元及其支持的功能描述。4.3定义了各UoF中包含的应用元素。 4.1.1 功能单元 Elemental_topology
Elemental_topology功能单元给出了定义整个拓扑概念的信息。 在通用曲面外观UoF中给出了下列应用实体：
-Detailed_topological_model_element .
4.1.2功能单元Foundation_representation
Foundation_representation功能单元（UoF)在ISO/TS10303-1006中进行了定义。在本部分中引 GB/Z16656.1005-2010/ISO/TS10303-1005:2001
用了功能单元中的下列应用实体：
Representation_item.
4.2要求的AM的ARM
下列EXPRESS引用声明给出了从其他模块的应用参考模型（ARM)引人的元素。 EXPRESS描述： *) USE FROM Foundation_representation_arm; -GB/z 16656.1004 (*
4.3ARM实体定义
本条给出了General_surface_appearance模块中的应用实体。每个应用实体是一个不可分割的元素，它体现了唯一的应用概念并包含规定对象数据元素的属性。以下各条给出了应用实体及其定义。 4.3.1实体Detailed_topological_model_element
Detailed_topological_model_element是任何元素通用类中的单个模型元素，它表达了由数学拓扑描述的连通性和闭包。Detailed_topological_model_element是一种Representation_item。
EXPRESS描述： *） ENTITY Detailed_topological_model_element
ABSTRACTSUPERTYPE SUBTYPE OF (Representation_item);
END_ENTITY; (*
EXPRESS描述： *）
END_SCHEMA;
(* 5模块解释模型 5.1映射规范
GB/T16656的本部分的本条包含了映射表（见表1），该映射表表明了本部分（见4.1）的每个UoF 和应用元素是怎样映射到一个或几个模块解释模型（MIM）资源构造的。该映射表分五列，各列内容如下：
列1）应用元素：当应用元素出现在应用实体定义中时，给出应用元素名。应用实体名用大写字母
书写。在应用实体后面列出的属性名，用小写字母书写。
列2）MIM元素：出现在MIM、术语“IDENTICALMAPPING”或术语“PATH”中的MIM元素名。MIM实体用小写字母书写。被引用的MIM实体的属性名表示成。一个应用元素的映射可以导出几个相关的MIM元素。每一个MIM元素在表中都要求占用一行。术语“IDENTICALMAPPING”表明一个应用命题的两个应用实体映射到相同的MIM元素。 术语“PATH”表明应用命题映射到完整的引用路径。
列3）源：对于那些集成资源解释的MIM元素，其对应的是GB/T16656相应部分的序号。对于由本部分创建的MIM元素，它对应的是本部分的序号。
列4）规则：可给出一个或多个序号，序号表示当前MIM元素或引用路径所采用的规则的出处。 对于那些从应用实体之间的关系中导出的规则，同一规则被所有相关的MIM元素的映射实体所引用。
3
