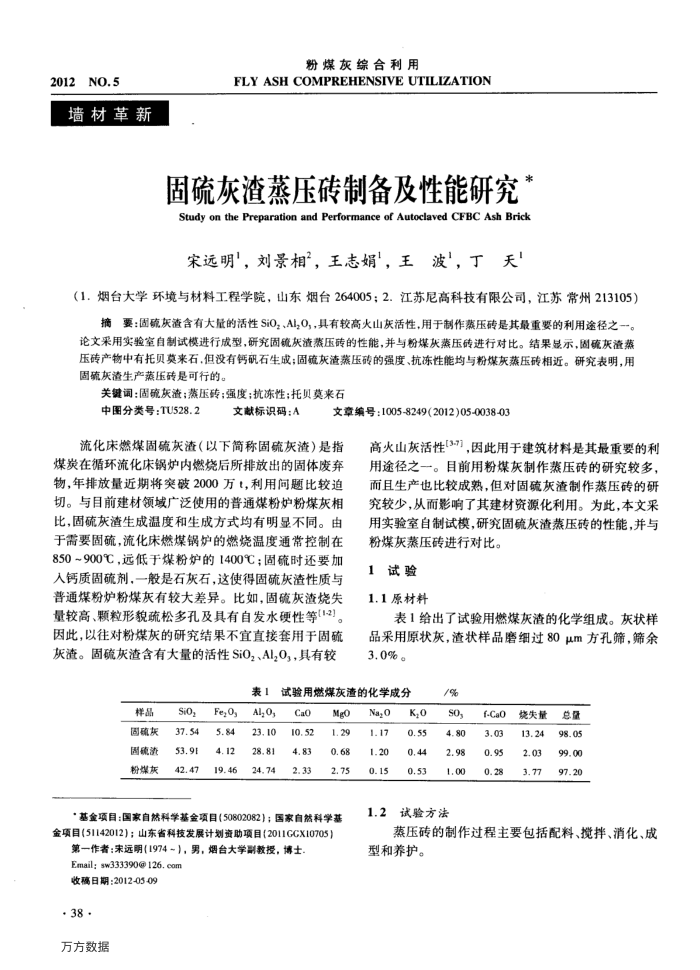

2012
NO.5
墙材革新
粉煤灰综合利用
FLY ASH COMPREHENSIVE UTILIZATION
固硫灰渣蒸压砖制备及性能研究 Study on thePreparation and Performance of Autoclaved CFBC AshBrick
宋远明，刘景相，王志娟，王波，丁天！
（1.烟台大学环境与材料工程学院，山东烟台264005；2.江苏尼高科技有限公司，江苏常州213105）
摘要：固硫灰渣含有大量的活性SiO，、Al,O,，具有较高火山灰活性，用于制作蒸压砖是其最重要的利用途径之-"。论文采用实验室自制试模进行成型，研究固硫灰渣蒸压砖的性能，并与粉煤灰蒸压砖进行对比。结果显示，固硫灰渣蒸压砖产物中有托贝莫来石，但没有钙矾石生成；固硫灰渣蒸压砖的强度、抗冻性能均与粉煤灰蒸压砖相近。研究表明，用固硫灰渣生产蒸压砖是可行的。
关键词：固硫灰渣：蒸压砖；强度；抗冻性；托贝莫来石
中图分类号：TU528.2
文献标识码：A
文章编号：1005-8249(2012)05-0038-03
流化床燃煤固硫灰渣（以下简称固硫灰渣）是指煤炭在循环流化床锅炉内燃烧后所排放出的固体废弃物，年排放量近期将突破2000万t，利用间题比较迫切。与目前建材领域广泛使用的普通煤粉炉粉煤灰相比，固硫灰渣生成温度和生成方式均有明显不同。由于需要固硫，流化床燃煤锅炉的燃烧温度通常控制在 850~900℃，远低于煤粉炉的1400℃；固硫时还要加入钙质固硫剂，一般是石灰石，这使得固硫灰渣性质与普通煤粉炉粉煤灰有较大差异。比如，固硫灰渣烧失量较高、颗粒形貌疏松多孔及具有自发水硬性等(12)。因此，以往对粉煤灰的研究结果不宜直接套用于固硫灰渣。固硫灰渣含有大量的活性SiOz、Al,O,，具有较
表1
样品固硫灰固硫资粉煤灰
sion 37.54 16'ES 42.47
Fe,0, 5.84 4.12 19.46
Al,o,
23.10 28.81 24.74
高火山灰活性[3-7]，因此用于建筑材料是其最重要的利用途径之一。目前用粉煤灰制作蒸压砖的研究较多，而且生产也比较成熟，但对固硫灰渣制作蒸压砖的研究较少，从而影响了其建材资源化利用。为此，本文采用实验室自制试模，研究固硫灰渣蒸压砖的性能，并与粉煤灰蒸压砖进行对比。
1试验 1.1原材料
表1给出了试验用燃煤灰渣的化学组成。灰状样品采用原状灰，渣状样品磨细过80um方孔筛，筛余 3.0%。
试验用燃煤灰渣的化学成分
Cao
10.52 4.83 2.33
Mgo 1.29 0.68 2.75
*基金项目：国家自然科学基金项目（50802082）；国家自然科学基金项目（51142012）；山东省科技发展计划资助项目（2011GCX10705）第一作者：未远明（1974~），男，烟台大学副教授，博士
Email:sw333390@126.com 收稿日期：2012-05-09
·38· 万方数据
Na,o 1.17 1.20 0.15
K,o 0.55 0.44 0.53
/%
sO, 4.80 2.98 1.00
1.2试验方法
f-Cao 3.03 0.95 0.28
烧失量 13.24 2.03 3.77
总量 98.05 99.00 97.20
蒸压砖的制作过程主要包括配料、搅拌、消化、成型和养护。
