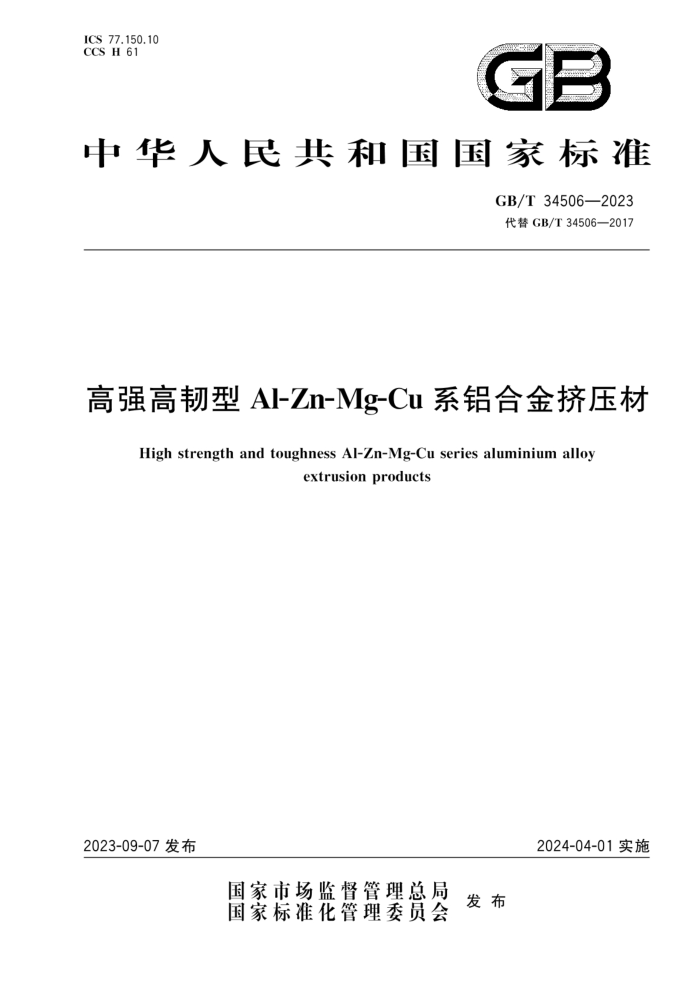

ICS77.150.10 CCS H 61
GB
中华人民共和国国家标准
GB/T34506—2023 代替GB/T34506—2017
高强高韧型Al-Zn-Mg-Cu 系铝合金挤压材
High strength and toughness Al-Zn-Mg-Cu series aluminium alloy
extrusion products
2024-04-01实施
2023-09-07发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T34506—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规
定起草。
本文件代替GB/T34506一2017《喷射成形锭坏挤制的铝合金挤压型材、棒材和管材》，与 GB/T34506一2017相比，除结构调整和编辑性改动外，主要技术变化如下：
a) 更改了“牌号、供应状态及尺寸规格”（见4.1，2017年版的3.1.1）； b） 删除了“质量保证”（见2017年版的3.2）；
更改了“标记及示例”（见4.2，2017年版的3.1.2）、“化学成分”（见5.1，2017年版的3.3）、“尺寸偏差”（见5.2，2017年版的3.4）、“室温拉伸力学性能”（见5.3，2017年版的3.5）、“电导率”（见 5.4，2017年版的3.6）、“抗剥落腐蚀性能”（见5.6，2017年版的3.7）、“超声波探伤验收等级” （见5.7，2017年版的3.10）、“低倍组织”（见5.8，2017年版的3.8）、“显微组织”（见5.9，2017年版的3.9）、“外观质量”（见5.10，2017年版的3.11）、“试验方法”（见第6章，2017年版的第 4章）；
c）
d）增加了“抗应力腐蚀性能”（见5.5）、“产品合格鉴定”（见第7章）、“过程控制”（见第8章）； e） 更改了“检验规则”（见第9章，2017年版的第5章）、“标志、包装、运输、贮存及质量证明书”
（见第10章，2017年版的第6章）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国有色金属工业协会提出。 本文件由全国有色金属标准化技术委员会（SAC/TC243)归口。 本文件起草单位：西南铝业（集团)有限责任公司、有色金属技术经济研究院有限责任公司、中国商
用飞机有限责任公司上海飞机设计研究院、江苏豪然喷射成形合金有限公司、东北轻合金有限责任公司、有研工程技术研究院有限公司、中航西安飞机工业集团股份有限公司、山东南山铝业股份有限公司、 福建祥鑫新材料科技有限公司、西北铝业有限责任公司、亚太轻合金（南通)科技有限公司、山东充矿轻合金有限公司、中铝萨帕特种铝材（重庆)有限公司。
本文件主要起草人：王燕、葛立新、李红萍、同梅梅、张豪、胡天龙、于明洋、李毅、孙有政、李晓风、 冯永平、张世通、李其荣、张寒、秦曾
本文件及其所代替文件的历次版本发布情况为：
2017年首次发布为GB/T34506—2017；一本次为第一次修订。
I GB/T 34506—2023
高强高韧型AI-Zn-Mg-Cu系铝合金挤压材
1范围
本文件规定了高强高韧型Al-Zn-Mg-Cu系铝合金挤压材的产品分类、技术要求、试验方法、产品合格鉴定、过程控制、检验规则、标志、包装、运输、贮存及质量证明书与订货单（或合同)内容。
本文件适用于高强高韧型Al-Zn-Mg-Cu系铝合金挤压无缝圆管（以下简称管材）、棒材、型材。
2 2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文
件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的更改单）适用于本文件。
GB/T 3190 变形铝及铝合金化学成分 GB/T4436铝及铝合金管材外形尺寸及允许偏差 GB/T6519一2023变形铝、镁合金产品超声波检验方法 GB/T8005.1 铝及铝合金术语第1部分：产品及加工处理工艺 GB/T22639一2022铝合金产品的剥落腐蚀试验方法 GB/T26492.5变形铝及铝合金铸锭及加工产品缺陷 第5部分：管材、棒材、型材、线材缺陷 GB/T 42792 航空用铝合金管、棒、型材及线材通用技术规范
：术语和定义
3
GB/T8005.1、GB/T26492.5界定的术语和定义适用于本文件
4产品分类
4.1J 牌号、供应状态及尺寸规格
产品的牌号、供应状态及尺寸规格应符合表1的规定。需方需要其他牌号、供应状态及尺寸规格时，由供需双方参照《变形铝及铝合金产品状态与性能登记表》协商确定，并在订货单（或合同)中注明。
1 GB/T 34506—2023
表1 牌号、供应状态及尺寸规格
供应状态
尺寸规格截面尺寸棒材
型材
牌号
长度
方棒、六角
管材 棒材
型材
管材 圆棒直径 棒内切圆 壁厚 截面积 mm
直径 mm
cm
mm
mm
符合 GB/T 4436 的规定
10.00~ 200.00
7034 T6
T6
30.00~ 150.00
30.00 ≤50.00
7050
T1
O,T74511
T6511, T77511
≤50.80 ≤100.00
7150
T6 T6,T76 T74511, GB/T 4436 符合
T6,T6511、
6.00~76.20 6.00~76.20 ≤76.20 ≤170.00
7055 T76 7075 T6、 T6,T6511, T6,T6511, GB/T 4436 符合
1 000~ 17 000
的规定
T76511
6.30~114.256.30~114.25 ≤85.25 ≤100.00
T6511 T73511 T73511
的规定
T6511, T79511
≤76.20 ≤100.00
7175
10.00~ 250.00 10.00~ 10.00~ 100.00
10.00~ 120.00
T1
≤75.00 ≤100.00
7B04
T1,T6,T74
T6
100.00
4.2 标记及示例 4.2.1 管材和棒材
管材和棒材标记按产品名称、本文件编号、牌号、供应状态、尺寸规格的顺序表示。标记示例如下：示例1： 7055牌号、T6状态、直径为65mm、壁厚为8mm的管材标记为：
管材GB/T34506-7055T6-$65X8
示例2： 7055牌号、T6状态、直径为80mm的棒材，标记为：
棒材GB/T34506-7055T6-$80
2 GB/T34506—2023
4.2.2 型材
型材标记按产品名称、本文件编号、牌号、供应状态、尺寸规格的顺序表示。 示例1： 7050牌号、0状态、型材截面代号为XC111-1、长度为4000mm的型材，标记为：
型材GB/T34506-7050O-XC111-1X4000
示例2 7050牌号、T74511状态、型材截面代号为XC-Y20-J001、不定长度的型材，标记为：
型材GB/T34506-7050T74511-XC-Y20-J001
5 技术要求
5.1 化学成分
产品的化学成分应符合GB/T3190的规定。需方对化学成分有特殊要求时，由供需双方协商确定，并在订货单（或合同)中注明。 5.2 尺寸偏差
产品尺寸偏差应符合GB/T42792的规定 5.3 室温拉伸力学性能 5.3.1 管材的室温拉伸力学性能应符合表2的规定
表 2 管材的室温拉伸力学性能
室温拉伸试验结果
断后伸长率
规定非比例延伸强度R0.2
壁厚 mm
抗拉强度R.
%
牌号 供应状态 试样状态
MPa
MPa
A4.515 不小于
A s0 mm
7034 T6
T6 T6
15.00~40.00 ≤6.00 >6.00~76.00
730 640 650 620 630 560 560
710 615 625 590 600 505 500
5 一 80 一 8
8 8 80 8 7
T6
7055
6.00 >6.00~76.00 6.00~12.50 >12.50~70.00
T76
T76
7075 T6,T6511 T6,T6511
7
5.3.2 棒材的室温拉伸力学性能应符合表3的规定
3 GB/T34506—2023
表 3 棒材的室温拉伸力学性能
室温拉伸试验结果
断后伸长率
规定非比例
圆棒直径、方棒或六角棒内切圆直径
%
抗拉强度Rm 延伸强度
牌号 供应状态 试样状态
MPa
R pa.2 MPa
A k515 不小于
As0 mm
mm
730 720 530 650 621 627 540 560 560 540 485 480 470 560 570 560 560 570
710 690 400 625 586 593 485 505 496 470 420 410 395 480 490 490 480 490
10.00~100.00 >100.00~200.00 30.00~150.00 6.00~76.20 >6.30~12.70 >12.70~76.20 5.00~6.30 >6.30~12.70 >12.70~76.20 >76.20~150.00 6.30~38.00 >38.00~76.20 >76.20~114.25 10.00~28.00 >28.00~150.00 >150.00~250.00 10.00~50.00 >50.00~100.00
5 5 6 8
7034 T6 7050 T1
T6 T6 T6 T76
-
T6 T76
8 9 一 7 7
7055
9
一
/
T6,T6511 T6,T6511
6 6 8 8 7 6 6 6 6 6
7075
一 7
T73511 T73511
6
T1
T6
7B04
6
T6
T6
5.3.3 型材的室温拉伸力学性能应符合表4的规定。
表 4 型材的室温拉伸力学性能
室温拉伸试验结果
断后伸长率
规定非比例
%
壁厚 mm
抗拉强度Rm 延伸强度
牌号 供应状态 试样状态
R po.2 MPa
MPa
As0 mm
A 4.515
不小于 ≤165 435 435
12 7
12 6 6
≤30.00 ≤30.00 ≤30.00
≤290 505 505
0 T74
0 T74511 T74511
7050
4 GB/T34506—2023
表 4 型材的室温拉伸力学性能（续）
室温拉伸试验结果
断后伸长率
规定非比例
%
壁厚 mm
抗拉强度Rm 延伸强度
牌号 供应状态 试样状态
MPa
R ra.2 MPa
A 50 mm
A 4,515
不小于”
598 605 612 586 625 640 572 614 621 627 540 560 560 490 485 538 558 558 540 510 530 510~590 450~530
6.30~12.70 >12.70~19.05 >19.05~50.80
563 570 578 538 590 595 524 586 586 593 485 505 495 430 415 483 503 496 490 460 480
7 7 7 7
T6511
T6511
-
7150
T77511 T77511 T6,T6511 T6,T6511 T74511 T74511
≤6.30 ≤12.70
一
7
>12.70~76.20
80
88 7 9 一 7 7
≤6.30 ≤6.30
7055
T76511 T76511
>6.30~12.70 >12.70~76.20
9 7 7 7 80 80 7
≤6.30 >6.30~12.70 >12.70~76.20 >6.30~41.10 >41.10~85.25
T6,T6511 T6,T6511
7075
一
00 00
T73511 T73511
≤6.30 >6.30~12.70 >12.70~76.20 2.00~38.00
T6511
T6511
7175
7 6 一
T79511 T79511
≤5.00 >5.00~10.00 ≤75.00
6 6 7
T1,T6 T74 O状态和7B04T74状态的抗拉强度和规定非比例延伸强度不适用。
T6
7B04
T74
7
5.3.4 尺寸规格超出表1规定的产品，室温拉伸力学性能由供需双方参照《变形铝及铝合金产品状态与性能登记表》协商确定，并在订货单（或合同）中注明。 5.4 电导率与力学性能的匹配关系
产品电导率与力学性能的匹配关系应符合表5的规定。 7050合金T74、T74511状态型材，纵向规定非比例延伸强度（单位为MPa)数值与12倍的电导率（单位为MS/m）数值之差[即应力腐蚀敏感因子（SCF)不大于220。
5 GB/T34506—2023
表5 电导率与力学性能的匹配关系
电导率 MS/m 18.56~21.50 20.90~23.00 15.00~18.00c 21.75~25.00 20.90~24.00g 22.00~23.10 <23.10~25.00°
牌号
试样状态 T6511 T77511 T6,T6511 T74511 T76,T76511
力学性能
符合本文件规定符合本文件规定符合本文件规定符合本文件规定符合本文件规定纵向R?与本文件规定的最小值之差不大于 82MPa，其他力学性能符合本文件规定符合本文件规定纵向R02与本文件规定的最小值之差不大于 85MPa，其他力学性能符合本文件规定符合本文件规定符合本文件规定
7150
7055
7075
T73511
<20.50 20.50~23.00 21.0~24.00
7175
T79511
T74
7B04
抗应力腐蚀性能符合表6规定时，电导率与力学性能的匹配关系仅供参考需方要求以国际退火铜百分比（%IACS)为电导率单位时，按1MS/m=1.724×%IACS进行换算，结果保留至
b
小数点后两位。 电导率上限值仅供参考。
C
5.5 抗应力腐蚀性能
型材的抗应力腐蚀性能应符合表6的规定。需方对型材的抗应力腐蚀性能有特殊要求，或对其他
产品的抗应力腐蚀性能有要求时，应由供需双方协商确定，并在订货单（或合同）中注明。
表6 型材的抗应力腐蚀性能
试样类别
型材取样区
牌号 供应 域的壁厚 型材取样区域的宽度6 加载 试验 加载应力 试验时间 试验结果
与壁厚a之比值b/a 方向 方法 MPa d >2 ≤2
状态
a mm
7050 T74511 7055 T74511 7075 T73511 7150 T77511 7B04 T74 7150 T6511 7175 T79511
241 241 323 172 170 255 350
20 20
≥17.78 17.78~41.10 >41.10
C形环 高向 恒应变 312 20 试样
试样无裂纹、未断裂
圆形试样
20 30 30 30
≥17.78
型材取样区域的壁厚小于17.78mm时，抗应力腐蚀性能由供需双方协商，并在订货单（或合同)中注明。
6 ICS77.150.10 CCS H 61
GB
中华人民共和国国家标准
GB/T34506—2023 代替GB/T34506—2017
高强高韧型Al-Zn-Mg-Cu 系铝合金挤压材
High strength and toughness Al-Zn-Mg-Cu series aluminium alloy
extrusion products
2024-04-01实施
2023-09-07发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T34506—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规
定起草。
本文件代替GB/T34506一2017《喷射成形锭坏挤制的铝合金挤压型材、棒材和管材》，与 GB/T34506一2017相比，除结构调整和编辑性改动外，主要技术变化如下：
a) 更改了“牌号、供应状态及尺寸规格”（见4.1，2017年版的3.1.1）； b） 删除了“质量保证”（见2017年版的3.2）；
更改了“标记及示例”（见4.2，2017年版的3.1.2）、“化学成分”（见5.1，2017年版的3.3）、“尺寸偏差”（见5.2，2017年版的3.4）、“室温拉伸力学性能”（见5.3，2017年版的3.5）、“电导率”（见 5.4，2017年版的3.6）、“抗剥落腐蚀性能”（见5.6，2017年版的3.7）、“超声波探伤验收等级” （见5.7，2017年版的3.10）、“低倍组织”（见5.8，2017年版的3.8）、“显微组织”（见5.9，2017年版的3.9）、“外观质量”（见5.10，2017年版的3.11）、“试验方法”（见第6章，2017年版的第 4章）；
c）
d）增加了“抗应力腐蚀性能”（见5.5）、“产品合格鉴定”（见第7章）、“过程控制”（见第8章）； e） 更改了“检验规则”（见第9章，2017年版的第5章）、“标志、包装、运输、贮存及质量证明书”
（见第10章，2017年版的第6章）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国有色金属工业协会提出。 本文件由全国有色金属标准化技术委员会（SAC/TC243)归口。 本文件起草单位：西南铝业（集团)有限责任公司、有色金属技术经济研究院有限责任公司、中国商
用飞机有限责任公司上海飞机设计研究院、江苏豪然喷射成形合金有限公司、东北轻合金有限责任公司、有研工程技术研究院有限公司、中航西安飞机工业集团股份有限公司、山东南山铝业股份有限公司、 福建祥鑫新材料科技有限公司、西北铝业有限责任公司、亚太轻合金（南通)科技有限公司、山东充矿轻合金有限公司、中铝萨帕特种铝材（重庆)有限公司。
本文件主要起草人：王燕、葛立新、李红萍、同梅梅、张豪、胡天龙、于明洋、李毅、孙有政、李晓风、 冯永平、张世通、李其荣、张寒、秦曾
本文件及其所代替文件的历次版本发布情况为：
2017年首次发布为GB/T34506—2017；一本次为第一次修订。
I GB/T 34506—2023
高强高韧型AI-Zn-Mg-Cu系铝合金挤压材
1范围
本文件规定了高强高韧型Al-Zn-Mg-Cu系铝合金挤压材的产品分类、技术要求、试验方法、产品合格鉴定、过程控制、检验规则、标志、包装、运输、贮存及质量证明书与订货单（或合同)内容。
本文件适用于高强高韧型Al-Zn-Mg-Cu系铝合金挤压无缝圆管（以下简称管材）、棒材、型材。
2 2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文
件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的更改单）适用于本文件。
GB/T 3190 变形铝及铝合金化学成分 GB/T4436铝及铝合金管材外形尺寸及允许偏差 GB/T6519一2023变形铝、镁合金产品超声波检验方法 GB/T8005.1 铝及铝合金术语第1部分：产品及加工处理工艺 GB/T22639一2022铝合金产品的剥落腐蚀试验方法 GB/T26492.5变形铝及铝合金铸锭及加工产品缺陷 第5部分：管材、棒材、型材、线材缺陷 GB/T 42792 航空用铝合金管、棒、型材及线材通用技术规范
：术语和定义
3
GB/T8005.1、GB/T26492.5界定的术语和定义适用于本文件
4产品分类
4.1J 牌号、供应状态及尺寸规格
产品的牌号、供应状态及尺寸规格应符合表1的规定。需方需要其他牌号、供应状态及尺寸规格时，由供需双方参照《变形铝及铝合金产品状态与性能登记表》协商确定，并在订货单（或合同)中注明。
1 GB/T 34506—2023
表1 牌号、供应状态及尺寸规格
供应状态
尺寸规格截面尺寸棒材
型材
牌号
长度
方棒、六角
管材 棒材
型材
管材 圆棒直径 棒内切圆 壁厚 截面积 mm
直径 mm
cm
mm
mm
符合 GB/T 4436 的规定
10.00~ 200.00
7034 T6
T6
30.00~ 150.00
30.00 ≤50.00
7050
T1
O,T74511
T6511, T77511
≤50.80 ≤100.00
7150
T6 T6,T76 T74511, GB/T 4436 符合
T6,T6511、
6.00~76.20 6.00~76.20 ≤76.20 ≤170.00
7055 T76 7075 T6、 T6,T6511, T6,T6511, GB/T 4436 符合
1 000~ 17 000
的规定
T76511
6.30~114.256.30~114.25 ≤85.25 ≤100.00
T6511 T73511 T73511
的规定
T6511, T79511
≤76.20 ≤100.00
7175
10.00~ 250.00 10.00~ 10.00~ 100.00
10.00~ 120.00
T1
≤75.00 ≤100.00
7B04
T1,T6,T74
T6
100.00
4.2 标记及示例 4.2.1 管材和棒材
管材和棒材标记按产品名称、本文件编号、牌号、供应状态、尺寸规格的顺序表示。标记示例如下：示例1： 7055牌号、T6状态、直径为65mm、壁厚为8mm的管材标记为：
管材GB/T34506-7055T6-$65X8
示例2： 7055牌号、T6状态、直径为80mm的棒材，标记为：
棒材GB/T34506-7055T6-$80
2 GB/T34506—2023
4.2.2 型材
型材标记按产品名称、本文件编号、牌号、供应状态、尺寸规格的顺序表示。 示例1： 7050牌号、0状态、型材截面代号为XC111-1、长度为4000mm的型材，标记为：
型材GB/T34506-7050O-XC111-1X4000
示例2 7050牌号、T74511状态、型材截面代号为XC-Y20-J001、不定长度的型材，标记为：
型材GB/T34506-7050T74511-XC-Y20-J001
5 技术要求
5.1 化学成分
产品的化学成分应符合GB/T3190的规定。需方对化学成分有特殊要求时，由供需双方协商确定，并在订货单（或合同)中注明。 5.2 尺寸偏差
产品尺寸偏差应符合GB/T42792的规定 5.3 室温拉伸力学性能 5.3.1 管材的室温拉伸力学性能应符合表2的规定
表 2 管材的室温拉伸力学性能
室温拉伸试验结果
断后伸长率
规定非比例延伸强度R0.2
壁厚 mm
抗拉强度R.
%
牌号 供应状态 试样状态
MPa
MPa
A4.515 不小于
A s0 mm
7034 T6
T6 T6
15.00~40.00 ≤6.00 >6.00~76.00
730 640 650 620 630 560 560
710 615 625 590 600 505 500
5 一 80 一 8
8 8 80 8 7
T6
7055
6.00 >6.00~76.00 6.00~12.50 >12.50~70.00
T76
T76
7075 T6,T6511 T6,T6511
7
5.3.2 棒材的室温拉伸力学性能应符合表3的规定
3 GB/T34506—2023
表 3 棒材的室温拉伸力学性能
室温拉伸试验结果
断后伸长率
规定非比例
圆棒直径、方棒或六角棒内切圆直径
%
抗拉强度Rm 延伸强度
牌号 供应状态 试样状态
MPa
R pa.2 MPa
A k515 不小于
As0 mm
mm
730 720 530 650 621 627 540 560 560 540 485 480 470 560 570 560 560 570
710 690 400 625 586 593 485 505 496 470 420 410 395 480 490 490 480 490
10.00~100.00 >100.00~200.00 30.00~150.00 6.00~76.20 >6.30~12.70 >12.70~76.20 5.00~6.30 >6.30~12.70 >12.70~76.20 >76.20~150.00 6.30~38.00 >38.00~76.20 >76.20~114.25 10.00~28.00 >28.00~150.00 >150.00~250.00 10.00~50.00 >50.00~100.00
5 5 6 8
7034 T6 7050 T1
T6 T6 T6 T76
-
T6 T76
8 9 一 7 7
7055
9
一
/
T6,T6511 T6,T6511
6 6 8 8 7 6 6 6 6 6
7075
一 7
T73511 T73511
6
T1
T6
7B04
6
T6
T6
5.3.3 型材的室温拉伸力学性能应符合表4的规定。
表 4 型材的室温拉伸力学性能
室温拉伸试验结果
断后伸长率
规定非比例
%
壁厚 mm
抗拉强度Rm 延伸强度
牌号 供应状态 试样状态
R po.2 MPa
MPa
As0 mm
A 4.515
不小于 ≤165 435 435
12 7
12 6 6
≤30.00 ≤30.00 ≤30.00
≤290 505 505
0 T74
0 T74511 T74511
7050
4 GB/T34506—2023
表 4 型材的室温拉伸力学性能（续）
室温拉伸试验结果
断后伸长率
规定非比例
%
壁厚 mm
抗拉强度Rm 延伸强度
牌号 供应状态 试样状态
MPa
R ra.2 MPa
A 50 mm
A 4,515
不小于”
598 605 612 586 625 640 572 614 621 627 540 560 560 490 485 538 558 558 540 510 530 510~590 450~530
6.30~12.70 >12.70~19.05 >19.05~50.80
563 570 578 538 590 595 524 586 586 593 485 505 495 430 415 483 503 496 490 460 480
7 7 7 7
T6511
T6511
-
7150
T77511 T77511 T6,T6511 T6,T6511 T74511 T74511
≤6.30 ≤12.70
一
7
>12.70~76.20
80
88 7 9 一 7 7
≤6.30 ≤6.30
7055
T76511 T76511
>6.30~12.70 >12.70~76.20
9 7 7 7 80 80 7
≤6.30 >6.30~12.70 >12.70~76.20 >6.30~41.10 >41.10~85.25
T6,T6511 T6,T6511
7075
一
00 00
T73511 T73511
≤6.30 >6.30~12.70 >12.70~76.20 2.00~38.00
T6511
T6511
7175
7 6 一
T79511 T79511
≤5.00 >5.00~10.00 ≤75.00
6 6 7
T1,T6 T74 O状态和7B04T74状态的抗拉强度和规定非比例延伸强度不适用。
T6
7B04
T74
7
5.3.4 尺寸规格超出表1规定的产品，室温拉伸力学性能由供需双方参照《变形铝及铝合金产品状态与性能登记表》协商确定，并在订货单（或合同）中注明。 5.4 电导率与力学性能的匹配关系
产品电导率与力学性能的匹配关系应符合表5的规定。 7050合金T74、T74511状态型材，纵向规定非比例延伸强度（单位为MPa)数值与12倍的电导率（单位为MS/m）数值之差[即应力腐蚀敏感因子（SCF)不大于220。
5 GB/T34506—2023
表5 电导率与力学性能的匹配关系
电导率 MS/m 18.56~21.50 20.90~23.00 15.00~18.00c 21.75~25.00 20.90~24.00g 22.00~23.10 <23.10~25.00°
牌号
试样状态 T6511 T77511 T6,T6511 T74511 T76,T76511
力学性能
符合本文件规定符合本文件规定符合本文件规定符合本文件规定符合本文件规定纵向R?与本文件规定的最小值之差不大于 82MPa，其他力学性能符合本文件规定符合本文件规定纵向R02与本文件规定的最小值之差不大于 85MPa，其他力学性能符合本文件规定符合本文件规定符合本文件规定
7150
7055
7075
T73511
<20.50 20.50~23.00 21.0~24.00
7175
T79511
T74
7B04
抗应力腐蚀性能符合表6规定时，电导率与力学性能的匹配关系仅供参考需方要求以国际退火铜百分比（%IACS)为电导率单位时，按1MS/m=1.724×%IACS进行换算，结果保留至
b
小数点后两位。 电导率上限值仅供参考。
C
5.5 抗应力腐蚀性能
型材的抗应力腐蚀性能应符合表6的规定。需方对型材的抗应力腐蚀性能有特殊要求，或对其他
产品的抗应力腐蚀性能有要求时，应由供需双方协商确定，并在订货单（或合同）中注明。
表6 型材的抗应力腐蚀性能
试样类别
型材取样区
牌号 供应 域的壁厚 型材取样区域的宽度6 加载 试验 加载应力 试验时间 试验结果
与壁厚a之比值b/a 方向 方法 MPa d >2 ≤2
状态
a mm
7050 T74511 7055 T74511 7075 T73511 7150 T77511 7B04 T74 7150 T6511 7175 T79511
241 241 323 172 170 255 350
20 20
≥17.78 17.78~41.10 >41.10
C形环 高向 恒应变 312 20 试样
试样无裂纹、未断裂
圆形试样
20 30 30 30
≥17.78
型材取样区域的壁厚小于17.78mm时，抗应力腐蚀性能由供需双方协商，并在订货单（或合同)中注明。
6
