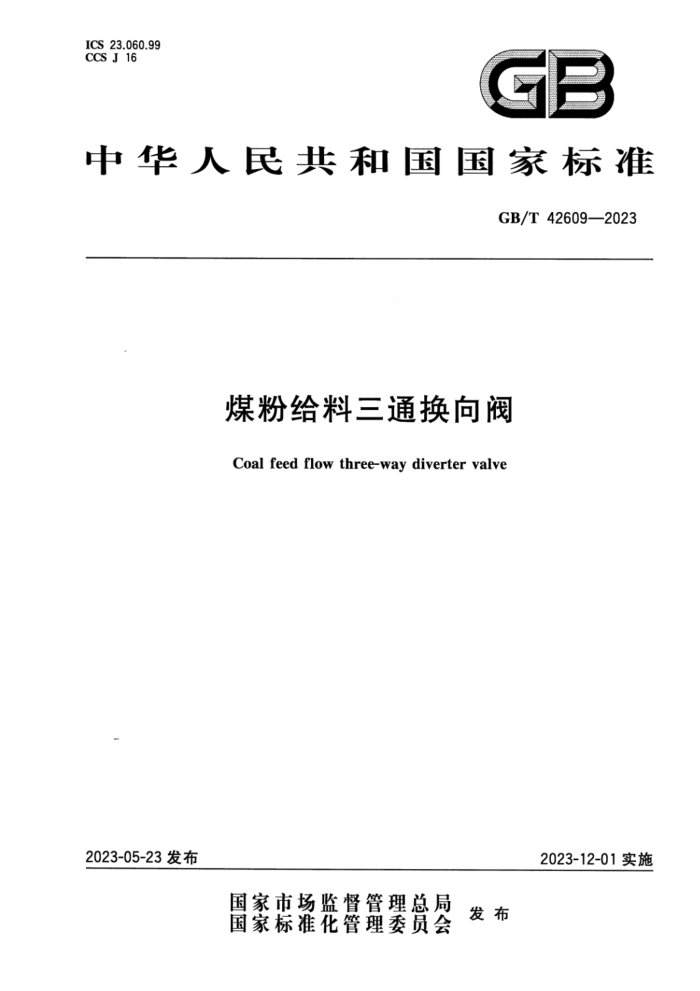

ICS 23.060.99 CCS J 16
GB
中华人民共和国国家标准
GB/T42609—2023
煤粉给料三通换向阀
Coal feed flow three-way diverter valve
2023-12-01实施
2023-05-23发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T42609—2023
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义
1
技术要求 4.1 一般要求 4.2 压力-温度额定值 . 4.3 结构尺寸 4.4 连接端 4.5 最小壁厚 4.6 换向阀流道 4.7 阀体 4.8 阀芯和阀杆 4.9 填料函 4.10 驱动装置· 4.11 无损检测 4.12 壳体试验 4.13 密封试验 4.14 动作性能和工况性能试验 4.15 外观质量 4.16 换向阀安装材料
.
..
5
5.1 材料选用 5.2 金属材料质量控制 5.3 填料检验和试验方法 6.1 尺寸检查 6.2 壁厚测量 6.3 化学成分分析 6.4 力学性能试验 6.5 无损检测 6.6 壳体试验 6.7 密封试验 6.8 动作性能试验 6.9 工况性能试验 6.10 外观质量 6.11 阀体标志、铭牌检查
6 GB/T 42809--2023
检验规划 7.1越验项目 7.2 出厂检盈 7.3 型式试验 8 标惠 9 包装、运德和存。 10 变付文件附源A（资料性） 旗粉药料三通换向阅作用安雅位置和工艺安全夏家
34
10
圈1换向翻接向示意图照换向酷格只才意园 3换陶闲满道示藏图本图A，1紫粉给料三通换向阅在典型燃粉气化气力输送蒸镜中的安装位置
10
表！换向闲的结构尽寸麦换向网零部件材料饼囊3 检验项耳
M GB/TA2609--2023
前言
本文件搭服GB/T1.1一-2020标准化工作轻则第1部分：标准化文件的结构和起卓规赠的爆定超草，
请注意本文种的某些内容可能莎及专利。本文件的发布机构不承扭识刻专利的资任。 本文件由中国机械工业联合会提出。 本文件由全国純门标准化技术要员会（SAC/TC188）归口。 本文件起章单位：合肥通用机械研究院有限公司、合肥通用环境控制技术有限资任公司、中国石油
化工股份有限公司安庆分公司、国家能源集团宁夏煤业有限责任公司，东华工程科技股份有限公司、中石化宁技工程有限公司，中安联合媒化有限资在公司、媒集团林化学有限责任公司、中国五环工程有限公司、中国建球工有限公司北京分公司、苏州安特城工业管能科技股份有限公司、新江石化馨门有限公司、中国天展工程有限公司、陕西榆能化学材科有限公司、华东理工大学、浙江大学、江苏苏技阔门机械有限公商、保一桑团有限公司、江苏万恒业有限公司、新红伯待利科技股份商隧公司，江苏江流机械有股公司，奥工阀门有限公司，江苏宏票石化机械有限公司、姚瑞特阀业有限公司，江苏雄越石滤机械设备制造有限公司、凯斯通潮门有限公司，天津市中锁科技实业有限公司、江苏大升液压设备有隧公司，武设华科能遵环境科技股份有限公司、上海美科厨门有限公司、益城市糖工阀门有限公司、西派案团有限公司，素商中青冷金阀门有限公司。
本文件主要超草人王滑、明友、陈闻宫、李江平、张国民、英越蜂、施建设、汪永庆、郑宝祥、余英、 何筷厦、杜剑、蔡玉飞、苏弟蓉、黄徽、张军景、陆海峰、钱锦运、馨正海、张晚忠、音桥、金卡连、韩文豪、 燕摩杰、姜金维、影字林、徐落杰、林虎、王志坚、胡菇文、张传虎、康世屏、项石、庄新、越庆辉。
政 GB/T 42609--2023
煤粉给料三通换向阀
1燕园
本文神规定了法益连接炼粉给料三通换向限的技术要求，材斜，检验与试验方铁，检验规则，标需，包装。运输和存，以及交付文件。
本文件道用于公称压力PNI6~PNI00(Cla8150Cla600），公移尺寸DN25DN100(NPS1 NFS4）、介质为气发媒粉的粉气化炉专用爆粉给料三通换向闻。
生：气就禁新是以氧气克二我化模为气，被送物股为爆粉的气国两相升质，介质摄度80C一200，煤给当量
直经小于1招爆粉含量摄于%（质盘分数）
2规性引用文件
下列文种中的内容通过文中的概范性引用南想成本文神必不司少的条款。其中，注日期的用文件，仅该日期对应的版本适用于本文件不注日期的用文件，其最新瓶本（包括所有的能改单）遗用于本文件。
GB/T1220 不锈翻摔 GB/T9124（所有部分） 钢制管祛兰 GB/T12220 工业贸门 标志 GB/T 12224 钢制阀门 一般要求 GB/T 12228 通用简门 硬实钢镀件技术条件 GB/T 12229 通用商门 碳家钢等技术件 GB/T 13927 工业阿门玉力试验 GB/T 13327. -2022 工业阀门医力试验 IB/T6439 阔门变压件磁粉检测 IB/T 6439--2008 阅门变压件磁粉控测 JB/T6440 阀门受压铸制件射绒缝暖相检题 JB/T6440-200条商门受压待钢件射线照福检翼 JB/T6617 柔性石燃填料环技术条件 JB/T 6902 网门液体漆造检测 JB/T6902--2008门液体添透检测 JB/T$903 问门经钢件超声技检揽 JB/T6903-2008闵门锻钢件超声波检测 JB/T7927 阔门等钢件外观质量要球 JB/T12860 承压部件用谢魔链双相（奥体一体）不管领等件 JB/T12797 煤化工装置用门技术条件
术语和定义
下列术语和定义用于本文件。
3.1
蒸精给料三酒换海厨 eoal feed flow three-way dlverter yalve 将煤粉输选至气化炉或换疯输送至常压煤仓，结构现式为一选网出的两位三通换尚酒，
1 GR/T 42609-2023
3.2
共出口nllnearolei 与气化炉连接的爆松给料三换向蘭出口（断录A中盟A.1）生：就贵口流道拍与选口家盗教烧钱（见图17
3.3
科网出口peter 常医爆食连接的煤粉好料三展旗向简出口（县园A.1）生：该出找道拍经与进口流道精线实角（范风1）。
3.4
给料阁位gaeedHlowpositlen 爆粉给料三邀换向随进口与共线出口速遵时的同位厂见园1款）门
3.5
爱路调佳calpaepton 禁格给料三遥换海阅进口与斜向出口连通时的商位厂见图1）工
3.5
换尚过Frcessefyalveponitiotalferaating 建粉结料三遗换尚钢在给料饺与变醇解悦之间机美的过馨见圈1b）
3.7
换网次教iuofwalpeshioualtara 禁粉给科三道换商离从奢路韵位族同鸿给料阅位股从料暖位换商刻旁解俊的欢教。
4薇术要求
41一岁要录 4.1.1. 煤馨给料三覆换尚调（以下衡微*换向离"）设计应特合GB/T12224.JIB/T12797和本文件的親宝 41.2换向能格人口的爆粉编送至满个出口中的在何一个，三换城程中爆粉不断 4.1.3 换向解处于给料购位时，连通的靠道应为直线型式，换向网处于考路规位时，连避的流道度为沿演疯顺时针简转就给的折绕益式，必图1
1
LS M
粤路阅放
初慈向球雅
3 风件
周1换自离换向示家图 GB/T42609—2023
4.1.4换向阀设计应避免煤粉进入阀芯与阀体之间配合间隙、增大阀体两个出口之间的流动阻力，防止换向卡涩和出口之间串流。 4.1.5换向阀与介质接触的零件表面应保持清洁干燥，不应有油脂和水渍。 4.1.6 换向阀应快速换向，避免扰动煤粉流动。 4.1.7 换向阀应设计成耐火结构和防静电结构。 4.2 压力-温度额定值
换向阀的压力-温度额定值应按GB/T12224的规定。换向阀在某一温度下的最大允许工作压力取阀体和阀内件材料在该温度下最大允许工作压力值中的小值。 4.3 结构尺寸
换向阀的结构尺寸见图2,结构长度的尺寸和偏差按照表1的规定，2=1一11，α为锐角。
晋
票
标引符号说明：
一进口法兰与共线出口法兰的法兰距； , - 一进口法兰端面到流向偏转点的距离；
1
一流向偏转点到斜向出口法兰端面的距离；共线出口流向与斜向出口流向之间的夹角，推荐30°。
L-
a*
图2换向阀结构尺寸示意图
表1 换向阀的结构尺寸
单位为毫米 100
25 1 400 100
DN NPS
32 1K 400 100
40 1 450 112
50 2 500 128 ±2
65 2 610 158
80 3 700 176
公称尺寸
结构长度(I) 结构长度(1,) 结构长度偏差
800 176
4.4连接端 4.4.1 换向阀采用法兰连接，端部法兰应符合GB/T9124（所有部分）的规定，或按订货合同的要求。 4.4.2铸造阀体连接端法兰应与阀体一体铸造；锻造阀体与连接端法兰可以用对接焊方式焊接，对焊端坡口尺寸应按GB/T12224的规定。
3 GB/T42609—2023
4.4.3换向阀连接端法兰流道与管道法兰流道应保证对中。 4.5最小壁厚
换向阀阀体最小壁厚应按JB/T12797的规定。 4.6 换向阀流道 4.6.1换向阀流道截面应为圆形，表面粗糙度Ra值应不大于12.5μm。 4.6.2以换向阀连接管道内径为基准，换向阀流道直径的缩小或扩大值宜控制在管道内径的5%以内。 4.6.3阀芯流道应沿流向呈圆锥形，即阀芯流道的进口直径d2略大于阀体进口流道直径d1，阀芯流道出口直径d：略小于阀体出口流道直径d，见图3。
标引序号说明： 1——阀体进口流道； 2—阀芯流道； 3——阀体出口流道。
图3换向阀流道示意图
4.6.4阀体进口及出口法兰内径应等于所连接管道的内径。 4.7阀体
阀体设置有进口、共线出口、斜向出口，进出口流道的轴线在同一平面内；阀体内表面应平整光滑连续。 4.8 3阀芯和阀杆 4.8.1 阀芯应设置双流道，其中一个流道将阀体进口与阀体共线出口相连通，形成换向阀给料阀位流道；换向后另一个流道将阀体进口与阀体斜向出口相连通，形成换向阀旁路阀位流道。 4.8.2阀芯和阀杆宜为整体结构，阀杆的薄弱处应在压力边界之外，阀杆应设置径向和轴向定位。 4.8.3 阀杆采用填料密封，阀杆与填料接触表面的粗糙度Ra值应不大于0.8μm。 4.9 填料函 4.9.1 填料函内置组合填料，组合填料两端为防挤出的耐磨编织填料，中间为柔性石墨环。 4.9.2 填料函设计应能防止煤粉颗粒对填料的破坏，填料压盖对组合填料的压紧力应随时可以调节。 4.10驱动装置 4.10.1 换向阀由弹簧复位气动装置驱动，驱动装置得电得气，换向阀气动换向至图1a)所示的给料阀位；驱动装置失电失气，换向阀弹簧复位至图1c)所示的旁路阀位，或按订货合同的要求。 4.10.2 驱动装置输出扭矩或推力应不小于换向阀最大计算需求值的1.5倍。 4.10.3 3气源压力0.4MPa时，驱动装置应保证换向阀换向时间不大于3s。 4.10.4驱动装置应设置阀位指示。
4 ICS 23.060.99 CCS J 16
