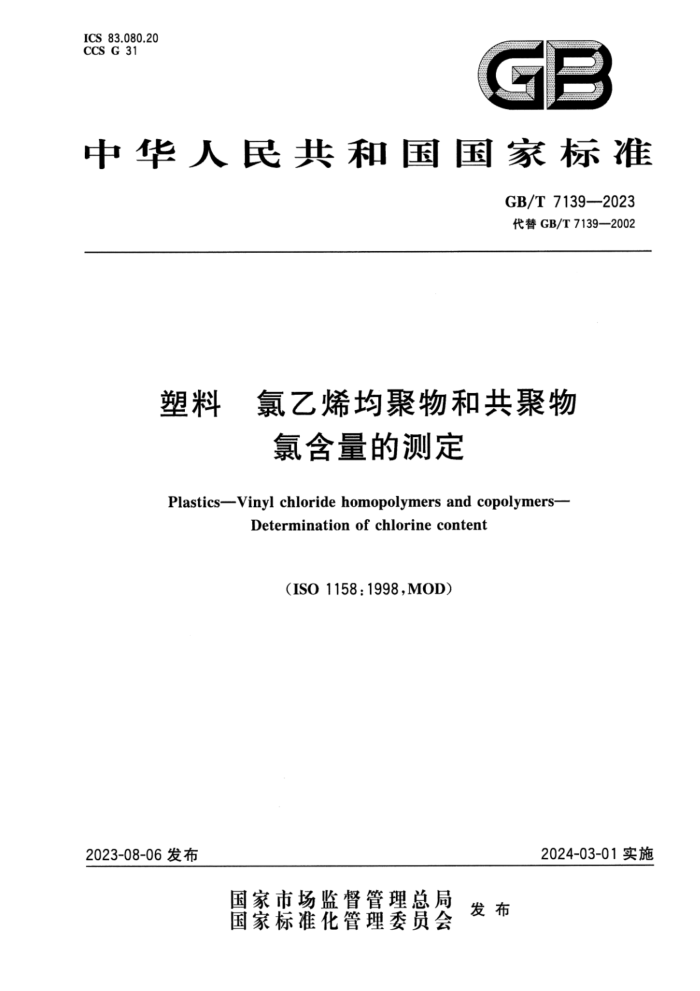

ICS 83.080.20 CSG31
GB
中华人民共和国国家标准
GB/T 7139--2023 代警GK/T7139--2002
塑料 氯乙烯均聚物和共聚物
氯含量的测定
Plastics--Vinyl chloride honopolymers and copolymers-
Determiuation of chlorine content
(IS01158.1998,M0D)
2024-03-01实施
2023-08-06发布
国家市场监督管理总局国家标准化管理委员会
发布 GBT7139-2023
前育
本文件按照GB/T1.1--2020标在化工作学刷第1部分：标准化文件的结格莉姐草爆财的爆定潮事
本文神代馨GB/T7132002#料#之带均康物北#器帘登的测定G8/T71 2002相比除装构调蓝机料性成动外，主费技术变化动产
）夏我了文许的范（照第1拿，2002年版的第1家） 62 更政了原罐（送41.5.1，2002年版的3意） e #改了破股游孩款度的单位，增潮了配快方然（就2.3.52.4，2002年版的4.1） : 增加了电佳装定热装定美点的翔定方法（惠4#、54） : 增加#氧化舞培的微#方法（5.2.） D 更放了对然烧信#定（是5.3.4：200#年版的乐8）
其质了热要享（元5.3.5，2002年版游6.9） s) 更改了热检版生中故家爆费后救的试微办赚和教靠的装体盘（见5.4.，2002率服降72，5） 3 更放了禁烧瓶诺的允许（见5.5，2002年成的8.23
期蒙了靠尔哈意法摄定就台贵（见2002年魔的附最B，时C）本文件修改采用150115%：1908料#乙体均特机共摩物禁含量感定》 本文种与1501158：198极此，在满视上有校多遇整，丽个文件之间的结将绩号变化对照一随我见
精聚A
本文件与1301158：1998辅比，存在校多技术整界，在所够及的条款的外锁真邀空白位置用婴直单解！进行标。这学校术美算及其因一宽家见聚B
本文件下用尊经家，加了做爱A（资料性）本文件与50115%：1相比的禁物号变化谢游修视” -增加了最B费料性）“本文件与501153：18的技术慈异及其原测”
一接旗了甜爱资料生》“放真化的，流教或#，诚样的装城方快”，摩注求本文件的掌内容网能学及专利，本文的爱布机构不承想识熟专科的资住，本文等出中服有油和化学工业联合会接出。 本文件离全国爱科标准化技术楼员会（线AC/TC15）用口。 本文件超草掌位：旺东商信化学教份有限公司，山东祥生新材科科技股份有限公司、新服无（券
商》有医公司，金川案团化工有限资任公司，操市北测校题技术有限公司，锦商化工研究就有限公司。
本文件主遥超草人高版家、金胜波，郭馨齐玉格，院种、王腾光，贸小军，周业华，爱，在位。 禁装、李培松装文学
本文件于1986年苗秋发布，2002年禁-次修订，本次发第二次修订
2 GB/T7139—2023
塑料氯乙烯均聚物和共聚物
氯含量的测定
警示一一使用本文件的人员需有正规实验室工作的实践经验。本文件并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。
1范围
本文件描述了测定氯乙烯均聚物和共聚物中氯含量的方法。 本文件适用于不含增塑剂和添加剂的氯乙烯均聚物、共聚物中氯含量的测定。其他不含增塑剂和
添加剂的含氯聚合物中氯含量的测定参照使用。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T601 化学试剂标准滴定溶液的制备 GB/T603化学试剂试验方法中所用制剂及制品的制备 GB/T6682 2分析实验室用水规格和试验方法 GB/T 9725—2007 化学试剂 电位滴定法通则
3术语和定义
本文件没有需要界定的术语和定义。
4方法A——燃烧弹法
4.1原理
试样用过氧化钠氧化，然后用电位滴定法滴定生成的氯化物。
4.2 试剂或材料
除非另有规定，在分析中应使用分析纯试剂和GB/T6682中的三级水或相当纯度的水，所需的标准滴定溶液、制剂及制品均按GB/T601、GB/T603规定制备。 4.2.1过氧化钠，粒状或粉状。 4.2.2浓硝酸。 4.2.3 硝酸溶液，125g/L。量取135mL浓硝酸，稀释到1000mL。 4.2.4 硝酸银标准滴定溶液，c（AgNO）=0.1mol/L。 4.2.5 淀粉、蔗糖或乙二醇，作为助燃剂。
1
1 GB/T 7139—2023
4.3仪器设备
4.3.1 干燥箱，能保持在（50±2）℃或（75±2）℃。 4.3.2天平，精度0.1mg。 4.3.3 电位滴定仪，精度2mV；电极为216型指示银电极、217型双盐桥饱和甘汞参比电极。 4.3.4燃烧弹，气点火或电点火。气点火燃烧弹的示例见图1。
单位为毫米
M30X2 Φ40
$27
3
or
$40
标引序号说明：
一盖俯视图；盖正视图；
一弹体正视图； 4——弹体仰视图。
3.
-
-
-
图1气点火燃烧弹示例
2 GB/T 7139—2023
4.3.5镍埚，有盖，能装人气点火燃烧弹中，合适的尺寸为直径25mm、高40mm，如果减少测试样的量，可以用小一点的埚。镍埚的示意图见图2。
单位为毫米
?2
25
标引序号说明： 1— 铆接手柄； 2—盖； 3—内部非常轻微的逐渐变细的纺锤形镍甘埚。
图2镍埚示意图
4.3.6安全炉。 4.3.7一般实验室仪器。 4.4i 试验步骤 4.4.1将粉状或粒状，或长、宽、高为1mm～3mm小块的试样，在干燥箱中75℃下干燥2h或50℃ 下干燥16h。 4.4.2如果使用气点火燃烧弹，在镍埚熔杯中先放人5.0g～7.5g过氧化钠，然后放人0.25g～ 0.30g干燥过的试样（称准至0.1mg）和0.16g～0.17g助燃剂，混合，再放人5.0g～7.5g过氧化钠。 向镍中加人过氧化钠的操作应在保护屏壁后进行。搅拌混合，盖好盖，将镍埚放人燃烧弹，并拧紧燃烧弹。气点火燃烧弹内试样装填的另一种方法见附录C。
如果使用电点火燃烧弹，在熔杯中先放人5.0g～7.5g过氧化钠，然后放人0.25g～0.30g干燥过的试样（称准至0.1mg）和0.16g～0.17g助燃剂，混合，再放人5.0g～7.5g过氧化钠。向熔杯中加人过氧化钠的操作应在保护屏壁后进行。安装燃烧弹并轻敲使装填物堆积紧密。 4.4.3点燃燃烧弹。如果使用气点火燃烧弹，应将其放人安全炉内进行点火燃烧。先使用一空燃烧弹调节火焰，使火焰距弹体底部几毫米，然后移出空燃烧弹，放人试样燃烧弹。加热试样燃烧弹至 300℃～400℃约10min。燃烧通常在50℃～60℃下开始，发出啪声，弹体底部开始发出灼热光。
如果使用电点火燃烧弹，按设备使用说明书进行操作。 4.4.4冷却燃烧弹。如果弹体是在水中冷却，注意不应使水接触到塞子与弹体之间的接合处。当怀疑反应是否发生时，不应将弹体物料溶于水中，因为这可能引起爆炸。宜将弹体内容物平铺在干沙上，在安全距离外用水喷射然后用大量水冲洗。
弹体冷却后，如果使用气点火燃烧弹，打开燃烧弹，取出镍埚将其小心放人装有100mL蒸馏水
3 GB/T7139—2023
的烧杯中，用表面皿立即盖住烧杯，当反应停止后，冲洗弹体内部和塞子，洗液放人烧杯中。
弹体冷却后，如果使用电点火燃烧弹，冷却后拆下，打开头部并将物料倒入装有100mL蒸馏水的烧杯中，将熔杯和头部卧放在同一烧杯中并立即用表面血盖住。 4.4.5加热烧杯至物料沸腾，冷却，移出镍增和盖或熔杯和头部，用水冲洗并将洗液收集到烧杯中。 4.4.6缓慢加15mL浓硝酸（4.2.2），再边搅拌边滴加硝酸溶液（4.2.3）至混合物为中性，然后过量2mL 硝酸溶液（4.2.3），用水稀释烧杯中物料至约200mL。
注：甲基橙为中和用的适宜指示剂。 4.4.7不加试样，采用与试样完全相同的试验步骤、试剂和用量进行一次空白燃烧试验。 4.4.8用电位滴定法进行氯含量测定，滴定终点由仪器自动给出或按GB/T9725一2007中6.2作图法、二级微商法确定。
4.5 试验数据处理
样品中氯(CI)含量以质量分数w,计，按公式(1)计算：
CM(V,-V.)
W1 = 1000Xml X 100
....(1)
式中： C1 M V. 测定试样所用的硝酸银标准滴定溶液的体积，单位为毫升（mL）： V一—测定空白燃烧试验所用的硝酸银标准滴定溶液的体积，单位为毫升（mL）； m1 -- - 试样的质量，单位为克（g）。 计算结果保留一位小数。
硝酸银标准滴定溶液浓度的准确数值，单位为摩尔每升（mol/L）氯的摩尔质量，单位为克每摩尔（g/mol)（M=35.453）；
-
-
4.6 6允许差
2次测定值之差的绝对值不超过0.2%，取2次平行测定结果的算术平均值为报告结果。
5方法B—燃烧瓶法
5.1原理 1
试样用氧气氧化，然后用电位滴定法滴定生成的氯化物。 5.2试剂或材料
除非另有规定，在分析中应使用分析纯试剂和GB/T6682中的三级水或相当纯度的水，所需的标准滴定溶液、制剂及制品均按GB/T601、GB/T603规定制备。 5.2.1硝酸钠。 5.2.2 2过氧化氢溶液，300g/L。 5.2.3 氢氧化钾溶液，100g/L。称取100g氢氧化钾，分3次～5次加人到装有300mL水的烧杯中，边搅拌边在冷水下冷却至常温，转移到1000mL容量瓶中，稀释至刻度。 5.2.4硝酸溶液，125g/L。量取135mL浓硝酸，稀释到1000mL。 5.2.5 硝酸银标准滴定溶液，c（AgNO）=0.05mol/L。 5.2.6 氧气。 5.3 仪器设备 5.3.1 干燥箱，能保持在（50士2）℃或（75士2）℃。
4 GB/T7139—2023
5.3.2天平，精度0.01mg。 5.3.3电位滴定仪，精度2mV。电极为216型指示银电极、217型双盐桥饱和甘汞参比电极。 5.3.4燃烧瓶，圆底烧瓶或其他合适的装置，容积500mL或1000mL，瓶塞与燃烧装置相连。燃烧装置用直径1mm、长120mm的铂丝做成，铂丝缠绕成直径15mm、长15mm的螺旋。瓶塞塞紧后螺旋在瓶子中心部位。为保证安全，燃烧操作中宜有防爆措施，宜用金属网将燃烧瓶罩起来。瓶塞连接铂丝的燃烧瓶示例见图3。
图3瓶塞连接铂丝的燃烧瓶示例
5.3.5定量滤纸。 5.3.6 一般实验室仪器。 5.4试验步骤 5.4.1将粉状或粒状，或长、宽、高为1mm～3mm小块的试样，在干燥箱中75℃下干燥2h或50℃ 下干燥16h。 5.4.2在裁成如图4a)所示并预先标记折叠线的定量滤纸上放人25mg～35mg干燥过的试样（称准至 0.01mg），然后如图4b）、图4c)和图4d)折叠滤纸，并将其夹在铂丝螺旋上，将纸的尾部伸出。
单位为毫米
30
a)
b)
图4含有试样的滤纸的折叠 GB/T7139—2023
d)
c)
图4含有试样的滤纸的折叠（续）
5.4.3向燃烧瓶中加入20mL水、1mL氢氧化钾溶液和0.15mL过氧化氢溶液，用玻璃管以 250mL/min~350mL/min的流量通氧气5min。 5.4.4点燃滤纸尾部并迅速将带有铂丝和燃烧的滤纸的瓶塞插人到燃烧瓶中。 5.4.5燃烧期间，保持燃烧瓶倒置以使液体封住瓶口，并防止气体因瓶塞泄漏而逸出。燃烧过程中或燃烧后出现灰色或黑色碎片或颗粒，应重新取样燃烧。燃烧结束后，转动燃烧瓶直立并在冷水流下轻轻摇动以迅速吸收所产生的氯化氢。 5.4.6吸收30min后，打开燃烧瓶，冲洗铂丝，将燃烧瓶中液体倒人250mL烧杯中，冲洗燃烧瓶至少 3次，冲洗液也倒人烧杯，并使烧杯中液体的最后的体积为150mL～180mL，加1g硝酸钠和2.5mL 硝酸溶液，煮沸溶液5min。冷却至常温。 5.4.7不加试样，采用与试样完全相同的试验步骤、试剂和用量进行一次空白燃烧试验。 5.4.8用电位滴定法进行氟含量测定，滴定终点由仪器自动给出或按GB/T9725一2007中6.2作图法、二级微商法确定。 5.5试验数据处理
样品中氯(CI)含量以质量分数W2计，按公式(2)计算：
C2M(V3-V)
W2= 1000Xm2 × 100
.(2)
式中： C2 M 氯的摩尔质量，单位为克每摩尔（g/mol)（M=35.453）； V3- 测定试样所用的硝酸银标准滴定溶液的体积，单位为毫升（mL）； V. 测定空白燃烧试验所用的硝酸银标准滴定溶液的体积，单位为毫升（mL）；
硝酸银标准滴定溶液浓度的准确数值，单位为摩尔每升（mol/L）；
试样的质量，单位为克（g）。
m2
计算结果保留一位小数。 5.6 允许差
2次测定值之差的绝对值不超过0.4%，取2次平行测定结果的算术平均值为报告结果。
6 试验报告
试验报告应包括：
6
