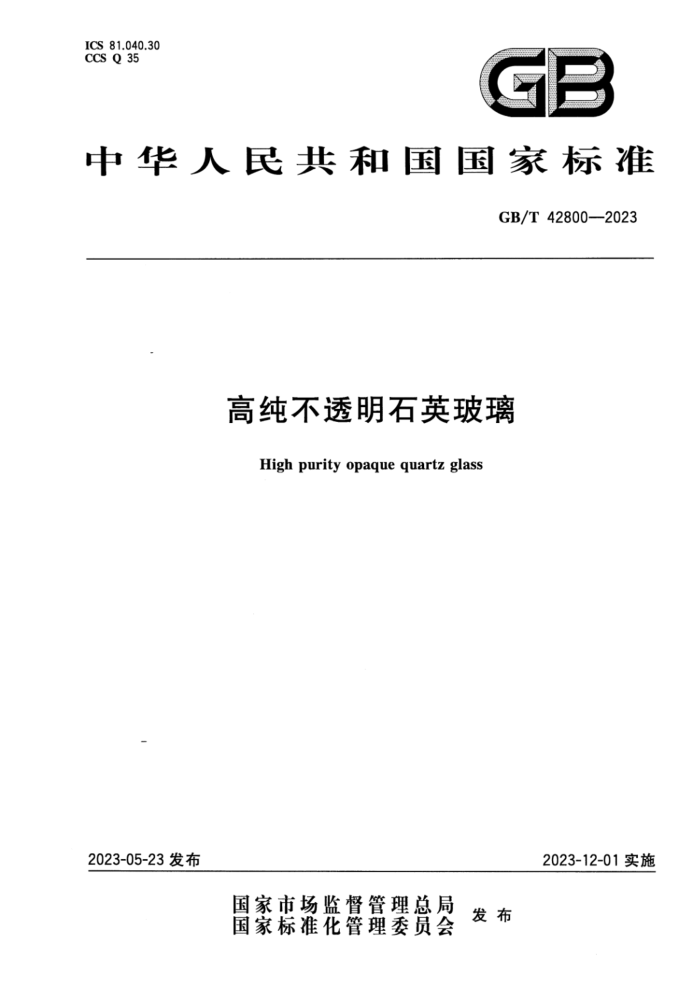

ICS 81.040.30 CCS Q35
gP
中华人民共和国国家标准
GB/T42800—2023
高纯不透明石英玻璃
High purity opaque quartz glass
2023-12-01实施
2023-05-23发布
国家市场监督管理总局国家标准化管理委员会
发布 GE/T42800—2023
前 育
本文件按服GB/T1.1--2020标准化工作导照第1部分：标雅化文件的结构和超草规则的越定越章。
请生意本文件的禁感内容可涉及利。本文待的发布机构不承设确利的意任。 本文等街中国建筑村群联合会舞出。 本文停由金国工业蒋和特种致筑标推化技术委员会总AC/TC447）日口。 本文祥章单管，中西国校道式迎政套国服份育限公司，中稳材督州会格兰石发有限公通，商北部
利华石美蒙雅股份有限公司，中无科技精窃材料有膜公司，阳川神光石英科教有限公司久营光电子材科移社医公司，警州估百美科技育耀公司、内家古政器科食有服公司，红基基播石宾品营院公司筑阳汉半导体材科有辉公置，东奥博石英制品有限公司·东舞嘉产品质量和食盛安全综合教验检测中心，济商市产品质量检酸医中国建筑材科科学研究总跨有限公部。
本文种主要人、刘烧、王京筷、昊洁、餐学东、花宁，王友军、常、李馨、广药、一春、 精格、容互明刻警旺、陈菜、何文兵，禁传免、商落、孔风县、张落、李心意、餐瓷会超传杰、装宜潮。 李宗辉、机典林，衡曼、嘉施、林辉、张李林网国械、特博、待条阳、能爽萍、宵颈领华，禁源、输避清、 GB/T 42800--2023
高纯不透明石英玻璃
1花罐
本文件费光了需靠不意明石英做撼的分，婴求，试验法，校费肌，标家，包装，活物和发存。 本文件避用于半导体、洛伏等领城真育颜热作用的高纳不避明石英玻璃材料。
李范接到开文件
下列文中能内容通过文中前规意性到用国稳成本文件感不可少的条款，基中，注月销的引用文科，仅孩月对应的版本适用于本文件不注日期龄引用文件其最新意本（包智所育的繁改单）道用于本文件。
GB/T191 包装谐运图示标惠 GB/T3284石英城幕化学成分分析方法 GBT5432 玻瑞密度定群力法 CB/T10701-2008 石英玻璃热檬定性试覆方送 GB/T22588闪光法潮量热扩效系数减导热系数 JC/T2205石美骏瑞术语
#术语和定义
C/T2205养定的术语和家义造用于本文等，
4分额
发产品外观夏邀和家质元素含最分为半学体缓潮光优餐。
家美求 51规格尽寸及尺寸简差
供爱双方商意。 52外观质量五2.1我面穿光滑，色举均勾，不应有教，品鼓，不应有长魔大子10烟效真度大乎6.5加效的划赛。 系2.2其挑量乳白色，不虚有魔期区核 5，2.3半导体爆高随不透期石英被璃不皮有杂点色感、生料费兹光伏级高境不递明石英破瑞不度有童经大于1m起随来质点，色度，生料载，在意100m面积内直经不大子1加m的来质点，色斑生料题粒总受不应超过4个 5.3密度
翻度度不大子2.15m且不小于1.0/m
1 GB/T 4280--2023
5.4光满服时比
净80m3000m被长范酒内的光满透时此速小于1.0% 5.5热微定性
试境后不应出现装载、缺口利表度留落。 5.6财热
试验后变形率寇不大于2.0%， 5.7导热系数
20C下，导热要数应不大子125W/2*）三不心于1.00W做*K） 5.8杂飘花家會量
东质元索为铝（AI）铁（Fe）舞（Ca)，（Mg）然（T），领（C），钻（Co），综(N>，链（Mn）樊（Ia）静 表！高终不透明石英玻璃杂暖元素含遥婴求
草检数微克得克
无素含画不大于
發潮
开元意含量
之湖 LiNaK之和
L
Na
2e
Cau
TI
K
Al
B
华学体级 20.00 光代额
2.00 5.00
1.08 1.00 1.08 10.00 0.80 0.10 0.05 2.00 8.00 2.0 3.00
30.00
1.00 0.30 0.30 3.03
5.9 爱大乳经、孔经标准信，乳腾率及孔障率餐推偏想
最大充轻应小手300.0m，孔轻标准落麻小于400双孔享度大于2.0%互小于100%孔欢车标雅靠整成小于1.0%
试验方族 6.1 祥品婴求
规格寸及尺寸整、外规质量采用产品进行试验。其信检验项日，产品龍格尺寸携足试验要求时，直接班行试验。当产品规格尺寸不摄是试验孩求时，从氧批原料、招同工艺，间时间载生产的高续不蓬授石英玻璃晚氧拌，联样位置为距榨服部的100妞证距猴外圈面鸡10x处。 老2搭风寸及尺寸编然
来用分胶值不大效的制盘工真量。
2 GB/T42800—2023
6.3外观质量
采用强光光源照射样品，目测。缺陷尺寸可采用分度值不大于0.02mm的游标卡尺测量。 6.4 密度
将试样在超声波浴槽中进行清洗，然后用酒精擦拭干净，再用去离子水冲洗，自然晾干后，按 GB/T5432规定的方法进行试验，结果保留2位小数。 6.5光谱透射比 6.5.1试样
试样1块，长度、宽度约为50mm，研磨后厚度为5mm士0.5mm，无明显杂质点、色斑、生料颗粒等影响试验的缺陷。 6.5.2 试验设备
分光光度计要求： a）.能够测量规则光的光谱透射比； b）波长范围包含380nm~3000nm波段； c）透射比测量精度不低于士1%。
6.5.3试验步骤
试验按如下步骤进行： a）用酒精擦拭试样表面至洁净，再用去离子水冲洗，110℃士5℃烘干； b）用分光光度计测量试样在380nm～3000nm范围内的规则光的光谱透射比。
6.5.4 数据处理
读取最大透射比值，结果保留1位小数。 6.6 6热稳定性
按GB/T10701一2008中规定的空气冷却法进行试验。试样3块，长度为50mm士1mm、宽度为 50mm士1mm、厚度为5mm士1mm，在1200℃士10℃下恒温30min，取出后在空气中冷却至室温。 6.7耐热性 6.7.1试样
试样3块，长度为180mm士2mm、宽度为20mm士1mm、厚度为5mm士1mm，无外观缺陷，切口处磨平。 6.7.2试验设备 6.7.2.1高温炉
高温炉要求如下： a）最高炉温应不低于1300℃； b）试验恒温阶段炉内温度波动不超过士10℃；
3
