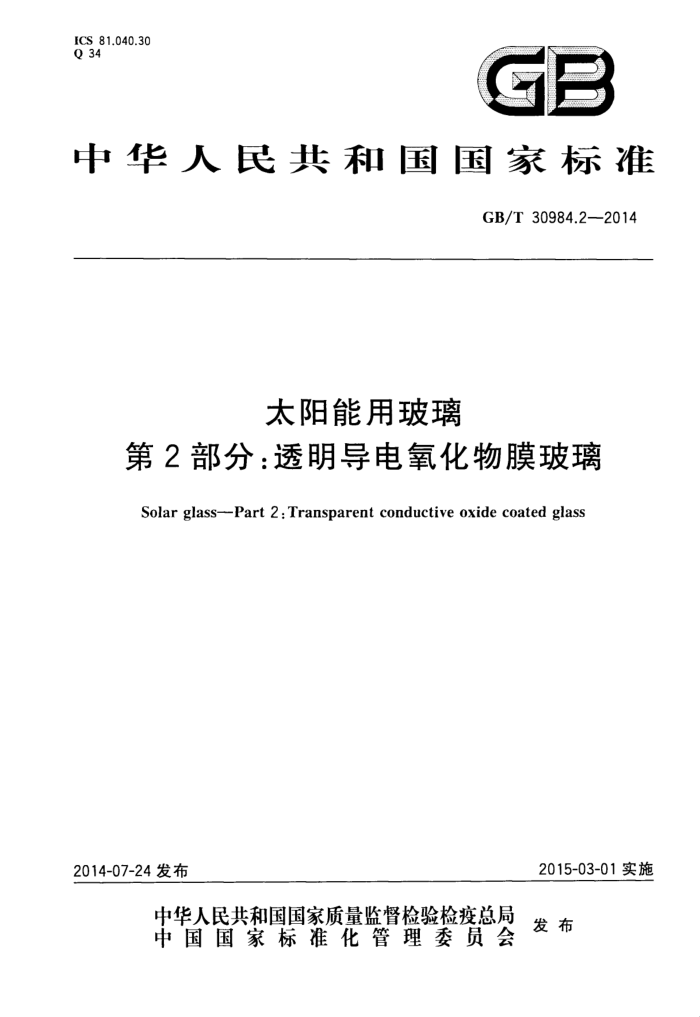

ICS 81.040.30 Q 34
GB
中华人民共和国国家标准
GB/T30984.2—2014
太阳能用玻璃
第2部分：透明导电氧化物膜玻璃
Solar glass--Part 2 : Transparent conductive oxide coated glass
2015-03-01实施
2014-07-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中华人民 共和国
国家标准太阳能用玻璃
第2部分：透明导电氧化物膜玻璃
GB/T 30984.2-2014
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)64275323 发行中心：(010)51780235
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×1230 1/16 印张0.75 字数18千字 2014年8月第一版 2014年8月第一次印刷
*
书号：155066·1-49283定价 16.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：（010)68510107 GB/T 30984.2-—2014
前言
GB/T30984《太阳能用玻璃》目前分为3个部分：
第1部分：超白压花玻璃；第2部分：透明导电氧化物膜玻璃；第3部分：反射镜玻璃。
本部分为GB/T30984的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国建筑材料联合会提出。 本部分由全国工业玻璃和特种玻璃标准化技术委员会（SAC/TC447)归口。 本部分主要起草单位：中国建材检验认证集团有限公司、江苏秀强玻璃工艺股份有限公司、信义光
伏产业（安徽)控股有限公司。
本部分参加起草单位：漳州旗滨玻璃有限公司、中航三鑫股份有限公司、威海蓝星玻璃股份有限公司、北京奥博泰科技有限公司、常州亚玛顿股份有限公司、河南安彩高科股份有限公司、深圳市创益科技发展有限公司。
本部分主要起草人：苗向阳、韩松、林于庭、张喆民、董清世、候英兰、周健、葛言凯、蔡志端、姜宏、 刘宏斌、杨学东、王冬、杨、王润梅。
I GB/T30984.2—2014
太阳能用玻璃
第2部分：透明导电氧化物膜玻璃
1范围
GB/T30984的本部分规定了透明导电氧化物膜玻璃的术语和定义、材料、要求、试验方法、检验规则、包装、标识、贮存和运输。
本部分适用于薄膜光伏电池用透明导电氧化物膜玻璃。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划(ISO2859-1：1999,IDT)
GB/T8170数值修约规则与极限数值的表示和判定 GB11614—2009平板玻璃 GB/T26074一2010锗单晶电阻率直流四探针测量方法 GB/T30983光伏用玻璃光学性能测试方法
3术语和定义
下列术语和定义适用于本文件。
3.1
透明导电氧化物膜玻璃 transparent conductive oxide coated glass TCO玻璃TCOglass 镀有透明导电氧化物薄膜的玻璃。
3.2
针孔pinhole 从镀膜玻璃的膜面方向观察，由于玻璃未附着膜层或膜层较薄而造成的透明点状缺陷。
3.3
斑点spot 从镀膜玻璃的膜面方向观察，与膜层整体相比，色泽不一致的点状缺陷。
3.4
光伏透射比 PVtransmittance 在光伏电池的响应区间300nm～1100nm波段范围内的太阳光直接透射比。
4材料
TCO玻璃所用玻璃基片及镀膜所用材料均应满足相应的国家标准、行业标准等相关技术条件要求。
1 GB/T30984.2—2014
5要求 5.1外观质量
TCO玻璃的外观质量应符合表1的规定。
表1 TCO玻璃外观质量要求
说明
缺陷名称
要 求
L*<1.5 mm
不允许集中
中部：允许个数"：2.0×S"，且任意两缺陷之间的距离大于300mm 边部"不允许集中不允许中部：不允许边部允许个数：2.0×S 不允许允许条数：3.0×S 不允许允许条数：3.0×S 不允许不允许集中
针孔 1.5mm≤L<2.5mm
L>2.5mm
1.0mm≤L<2.5mm
斑点
L>2.5mm W≤0.1mm,L10mm W≥0.1mm或L>10mm W≤0.5mm，L≤60mm W>0.5mm或L>60mm L<0.5mm
膜面划伤
玻璃面划伤
玻璃气泡及夹杂物
中部：允许个数：1.0×S，且任意两缺陷之间的距离大于300mm 边部：不允许集中
0.5mm≤L<1.5mm
L>1.5mm
不允许每片玻璃每米边长上允许有长度不超过5mm、自玻璃边部向玻璃板表面延伸深度不超过1mm、自板面向玻璃厚度延伸深度不超过厚度1/4的爆边数为1处尺寸不允许超过玻璃板厚度
爆边
断面缺陷
缺角、凹凸、斜边
：L表示缺陷的长度，W表示宽度，均为缺陷光学变形尺寸。S是以平方米为单位的玻璃板的面积，保留小数点后两位。 +集中是指在直径100mm的圆面积内超过20个。 允许个数及允许条数为各系数与S相乘所得的数值，按GB/T8170修约至整数。 。边部是指距玻璃边缘宽度14mm的区域，边部以外的区域为中部。
5.2尺寸偏差 5.2.1长度与宽度偏差
TCO玻璃长度与宽度最大允许偏差为士1.0mm。
2
