108 77.140.75 C48
GB

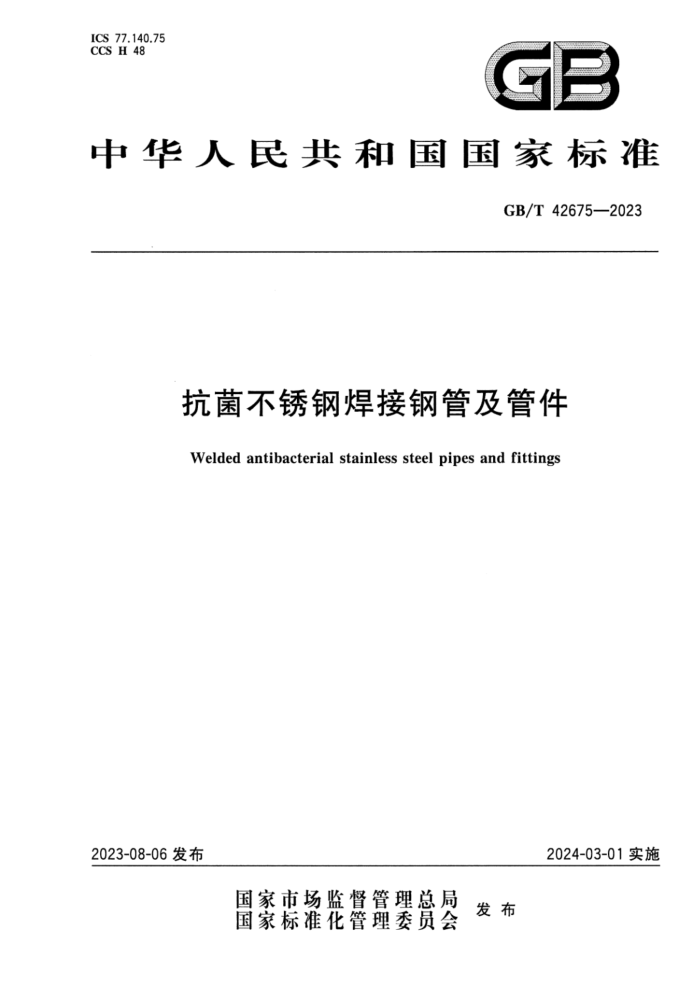

中华人民共和国国家标准
GB/T42675--2023
抗菌不锈钢焊接钢管及管件
Welded antibacterial stainless steel pipes and fittings
2024-03-01实施
2023-08-06发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T42675--2023
目 次
寳
-
1國规猫性引用文件 3术语和定义委分类尊代号 5 订贷内容 6 只守、外形、置量及充许假差
R
技术乐求 8 试验方法· 9 检验观 10标惠，包装、欢存和照紧证明护 A（规韩性） 警祥的结构型式和尺守隆录B（规蒋性） 件和技头用密封圈附录C（凝燕性） 抗随不锈钢抗菌性能检燃方选附景D（规抢性） 管件的连接性能试验方法
T
10 12 13 14 24 26 29 GB/T42675—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国钢铁工业协会提出并归口。 本文件起草单位：山东金力特管业有限公司、浙江金洲管道科技股份有限公司、山东君诚绿能材料
科技有限公司、浙江德威不锈钢管业股份有限公司、江苏宝地管业有限公司、钢一控股集团有限公司、福建晟达通节能科技有限公司、山东理工大学、中国科学院金属研究所、浙江久立特材科技股份有限公司、 广东炜联长城金属有限公司、浙江班尼戈智慧管网股份有限公司、武汉金牛不锈钢管道科技有限公司、 新兴铸管股份有限公司、甘肃酒钢集团宏兴钢铁股份有限公司不锈钢分公司、安徽金威管业有限公司、 沧州市三庆工贸有限公司、浙江正康实业股份有限公司、福建叙佑不锈钢有限公司、冶金工业信息标准研究院。
本文件主要起草人：李京朋、梁栋、孙进峰、国建、张华、胡开磊、俞东旭、吴正义、周张辉、杨春光、 苏诚、陈培华、余张法、董波波、李铁良、程云霞、韦胜利、李胜海、王俊豪、何小梅、刘洪玉、李旭东、 王峰梅、杨赛青、杨伟芳、赵晓杰、马同杰、朱光明、席通、徐阿敏、吴国平、张红斌、李奇。
- GB/T42675—2023
引言
抗菌不锈钢是一种结构/功能一体化新材料，在传统不锈钢材料中加入抗菌元素并经特殊热处理制成，对大肠杆菌、金黄色葡萄球菌等常见病菌具有持久抗菌性，且安全无毒、不产生耐药性。抗菌不锈钢产品可持续释放活性离子从而实现高效抗菌，其抗菌原理分为接触抗菌和离子抗菌。
接触杀菌原理是细菌与抗菌不锈钢表面直接接触后，由于表面活性氧压力的提高，破坏了细菌正常的生存环境，导致细菌的繁殖被抑制。离子抗菌原理是抗菌不锈钢基体中溶出的抗菌离子破坏了周围细菌的细胞壁，导致细胞液、蛋白质的流失，细菌无法供给自身的生存而死亡。
抗菌不锈钢焊接钢管是以抗菌不锈钢钢板及钢带为原料，经制管、热处理等一系列加工步骤制成的钢管。抗菌不锈钢管件是以薄壁抗菌不锈钢焊接钢管为原料，经弯管、成型、热处理等一系列加工步骤制成的薄壁卡压式或沟槽式管件。抗菌不锈钢焊接钢管及管件广泛应用于供水、供气等领域的管道系统。
I GB/T42675—2023
抗菌不锈钢焊接钢管及管件
1范围
本文件规定了抗菌不锈钢焊接钢管及管件的分类及代号、订货内容、尺寸、外形、重量及允许偏差、 技术要求、试验方法、检验规则、标志、包装、贮存和质量证明书。
本文件适用于公称压力不大于1.6MPa、公称直径不大于DN300，输送医用气体、生活用冷热水、生
活用净水和医用真空系统的抗菌不锈钢焊接钢管（以下简称“钢管”）及卡压式和沟槽式管件（以下简称 “管件”）。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文
件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T 222 钢的成品化学成分允许偏差 GB/T223.11 钢铁及合金铬含量的测定 可视滴定或电位滴定法 GB/T223.18 钢铁及合金化学分析方法硫代硫酸钠分离-碘量法测定铜量 GB/T223.25 钢铁及合金化学分析方法 丁二酮肪重量法测定镍量 GB/T223.28 钢铁及合金化学分析方法 α-安息香重量法测定量 GB/T223.59 钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法 GB/T223.60 钢铁及合金化学分析方法 高氯酸脱水重量法测定硅含量 GB/T223.63 钢铁及合金锰含量的测定 高碘酸钠（钾）分光光度法 GB/T223.85 钢铁及合金 硫含量的测定 感应炉燃烧后红外吸收法 GB/T223.86 钢铁及合金 总碳含量的测定 感应炉燃烧后红外吸收法 GB/T 228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T 241 金属管 液压试验方法 GB/T 242 金属管 扩口试验方法 GB/T 245 金属材料 管卷边试验方法 GB/T 246 金属材料管压扁试验方法 GB/T2102 钢管的验收、包装、标志和质量证明书 GB/T2651 焊接接头拉伸试验方法 GB/T2653 焊接接头弯曲试验方法 GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T3098.6 紧固件机械性能不锈钢螺栓、螺钉和螺柱 GB/T3098.10 紧固件机械性能 有色金属制造的螺栓、螺钉、螺柱和螺母 GB/T3098.15 紧固件机械性能 不锈钢螺母
1 GB/T 42675—2023
GB/T3280 ）不锈钢冷轧钢板和钢带 GB/T4237 7不锈钢热轧钢板和钢带 GB/T4334—2020 金属和合金的腐蚀 奥氏体及铁素体-奥氏体（双相）不锈钢晶间腐蚀试验
方法
GB/T7735一2016无缝和焊接（埋弧焊除外）钢管缺欠的自动涡流检测 GB/T11170 不锈钢多元素含量的测定火花放电原子发射光谱法（常规法） GB/T15970.5 5金属和合金的腐蚀应力腐蚀试验第5部分：C型环试样的制备和应用 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T19228.3 不锈钢卡压式管件组件第3部分：O形橡胶密封圈 GB/T20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T20123 钢铁 总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法） GB/T27572- -2011 橡胶密封件110℃热水供应管道的管接口密封圈 材料规范 GB/T30062 钢管术语
3 术语和定义
GB/T30062界定的术语和定义适用于本文件。
4分类与代号
4.1 钢管
钢管按交货状态分类及代号如下：
H; T;
a） 焊接状态 b) 热处理状态 c) 磨(抛)光状态 SP。
4.2 管件 4.2.1 连接方式
管件按连接方式分类及代号如下：
S型;
a）卡压式 b) 沟槽式管件 G型。
4.2.2种类、型式 4.2.2.1 S型管件的种类、型式及代号见表1。
表1S型管件的种类、型式及代号
型式
代号 ST RT 45E-A 45E-B
种类
等径异径
三通
A型· B型
45°弯头
2 GB/T 42675—2023
表1 S型管件的种类、型式及代号（续）
代号 90E-A 90E-B SC RC CAP ITC ETC
种类 90°弯头等径接头异径接头管帽内螺纹转换接外螺纹转换接
型式 A型* B 型一一一一
·A型管件接口两端均为承口。 B型管件接口一端为承口，另一端为插口（直管）。
4.2.2.2 G型管件的种类、型式及代号见表2。
表 2 G型管件的种类、型式及代号
型式卡箍接
代号 KGJ G90E G45E GST GSS GRT GRS GRC GF GM GCRT GCRS GCRC
种类一 90°弯头 45°弯头
端部为沟槽式管件
三通四通三通四通
等径
异径
异径管件法兰转换接盲板
端部为沟槽式管件
三通四通
等径
端部为沟槽式和卡压式管件
异径管件
4.3 牌号代号
钢牌号的代号由“KJ”（“抗菌”汉语拼音大写首字母）和不锈钢统一数字代号前3位阿拉伯数字组成，超低碳钢牌号的代号后增加字母“L”。
示例：
超低碳304抗菌不锈钢（碳含量不大于0.030%）的牌号代号为KJ304L。
3 GB/T 42675—2023
订货内容
5
按本文件订购钢管、管件的合同或订单至少包括以下内容： a) 本文件编号； b) 产品名称； c) 钢的牌号或代号； d) 产品分类（钢管交货状态，管件种类和型式）； e) 尺寸规格； f) 订购的数量（钢管总重量、总支数或总长度，管件总件数）； g) 特殊要求。
6 尺寸、外形、重量及允许偏差
6.1 钢管的外径和壁厚 6.1.1 钢管尺寸规格应符合表3的规定。根据需方要求，经供需双方协商，可供应表3以外尺寸的钢管。 6.1.2 钢管外径和壁厚的允许偏差应符合表3的规定。根据需方要求，经供需双方协商，并在合同中注明，可供应其他外径和或壁厚允许偏差的钢管
表3 钢管尺寸及允许偏差
单位为毫米壁厚允许偏差
公称壁厚(S) 0.6
公称直径 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN60 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 注：本文件中所有公称直径DN为无量纲数值。
公称外径(D)
外径允许偏差
12.7 16 20 25.4 32 40 50.8 63.5 76.1 88.9 101.6 133 159 219 273 325
0.8 1.0 1.0 1.0 1.2 1.2 1.2 1.5 2.0 2.0 2.0
0.8 0.8 0.8 1.0 1.0 1.0 1.2 1.5 1.5 1,5
±0.1
±0.16
±0.24 ±0.3 ±0.4 ±0.54 ± 1.0
±10%S
2.5 2.5 3.0 4.0 4.5
±1.2 ±1.8
4
