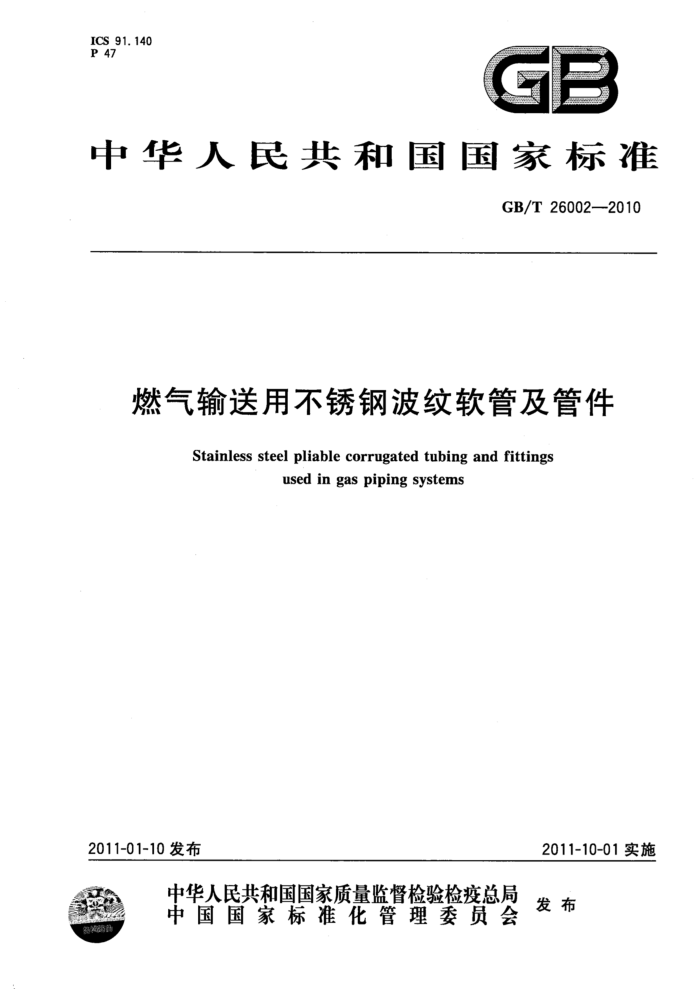

ICS 91.140 P 47
GB
中华人民共和国国家标准
GB/T260022010
燃气输送用不锈钢波纹软管及管件
Stainless steel pliable corrugated tubing and fittings
used in gas piping systems
2011-10-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T26002-—2010
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义
分类和型号 5 要求试验方法
4
6 7 检验规则.. 8 标志、包装、运输和贮存
15 18 19
附录A（资料性附录） 软管外形尺寸及管件连接螺纹附录B（资料性附录） 软管及管件加工工艺要求参考文献
20
21 GB/T 26002—2010
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中华人民共和国住房和城乡建设部提出。 本标准由住房和城乡建设部城镇燃气标准技术归口单位归口。 本标准起草单位：中国市政工程华北设计研究总院、日立金属（苏州)阀门管件有限公司、杭州万全
金属软管有限公司、航天晨光股份有限公司上海分公司、宁波市圣字管业股份有限公司、天津天富软管工业有限公司、温州伊捷玛波纹管制造有限公司、宁波市狮山管业有限公司、杭州联发管材有限公司、宁波市鄞州安邦管业有限公司、宁波天鑫金属软管有限公司、玉环鑫琦管业有限公司、芜湖泰和管业有限公司、宁波忻杰燃气用具实业有限公司、佛山美宝建材企业有限公司南海分厂。
本标准主要起草人：高勇、郭玉春、吴文庆、陈为柱、张康盛、李辉、王靖崇、凌岳松、凡思军、叶宝华、 林爱素、黄陈宝、汪贤文、忻国定、林细勇、李军。
Ⅲ GB/T260022010
燃气输送用不锈钢波纹软管及管件
1范围
本标准规定了燃气输送用不锈钢波纹软管及管件（以下简称“软管及管件”）的产品分类和型号、要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于公称尺寸DN10～DN50，公称压力PN不大于0.2MPa的软管及管件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志（GB/T191—2008，ISO780：1997，MOD) GB/T699 优质碳素结构钢 GB/T700 碳素结构钢（GB/T7002006，neqISO630：1995) GB/T1220 不锈钢棒 GB/T1804 ：一般公差未注公差的线性和角度尺寸的公差（GB/T1804一2000，eqvISO2768：1：
1989)
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 (GB/T2828.1--2003,ISO2859-1:1999,IDT)
GB/T3280 不锈钢冷轧钢板和钢带 GB/T4226 不锈钢冷加工钢棒 GB/T5231 、加工铜及铜合金化学成分和产品形状 GB/T7306.1 55°密封管螺纹 第1部分：圆柱内螺纹与圆锥外螺纹（GB/T7306.1一2000，
eqv ISO 7-1:1994)
GB/T7306.2 55°密封管螺纹 .第2部分：圆锥内螺纹与圆锥外螺纹（GB/T7306.2一2000，
eqv ISO 7-1:1994)
GB/T8815 电线电缆用软聚氯乙烯塑料 GB/T10125人造气氛腐蚀试验盐雾试验（GB/T10125—1997，eqvISO9227：1990） GB/T16411 家用燃气用具通用试验方法 GB/T20878 不锈钢和耐热钢牌号和化学成分 HG/T3089 燃油用O型橡胶密封圈材料 SY/T0413埋地钢质管道聚乙烯防腐层技术标准 SY/T0414钢质管道聚乙烯胶粘带防腐层技术标准
3术语和定义
下列术语和定义适用于本文件。
3. 1
管坏tubularblank 供制造波纹管的有纵焊缝的不锈钢管材。
1 GB/T 26002-—2010
3. 2
波纹管corrugatedtube 母线呈波纹状的管状壳体。
3. 3
原管thetubewithoutprotectingcoat 经固溶处理无被覆层的波纹管。
3. 4
被覆层protectingcoat 用于保护不锈钢波纹管的包覆材料。
3.5
被覆管 thetubewithprotectingcoat 有被覆层的波纹管。
3. 6
燃气输送用不锈钢波纹软管stainlesssteelpliablecorrugatedtubingusedingaspipingsystems 施工前不能确定波纹管长度，而需现场确定长度的外覆被覆层的不锈钢波纹软管。
3.7
管件fitting 可与燃气输送用不锈钢波纹软管和外供燃气管道现场安装的直通、弯头、三通等。
3.8
泄漏检测功能 leak-hunting ability 通过被覆层和管件的通气性能检测原管内燃气泄漏的功能。
4分类和型号
4.1基本参数 4.1.1 公称压力
软管和管件的公称压力可分为PNO.2（I型）和PNO.01（Ⅱ型)两种类型。 4.1.2公称尺寸
软管和管件的公称尺寸可分为DN10、DN13、DN15、DN20、DN25、DN32、DN40和DN50等规格。 4.2软管 4.2.1分类 4.2.1.1带普通被覆层的非埋地软管，代号为F； 4.2.1.2带加厚被覆层的埋地软管，代号为M。
注：埋地软管指埋入土壤中的软管。
2
