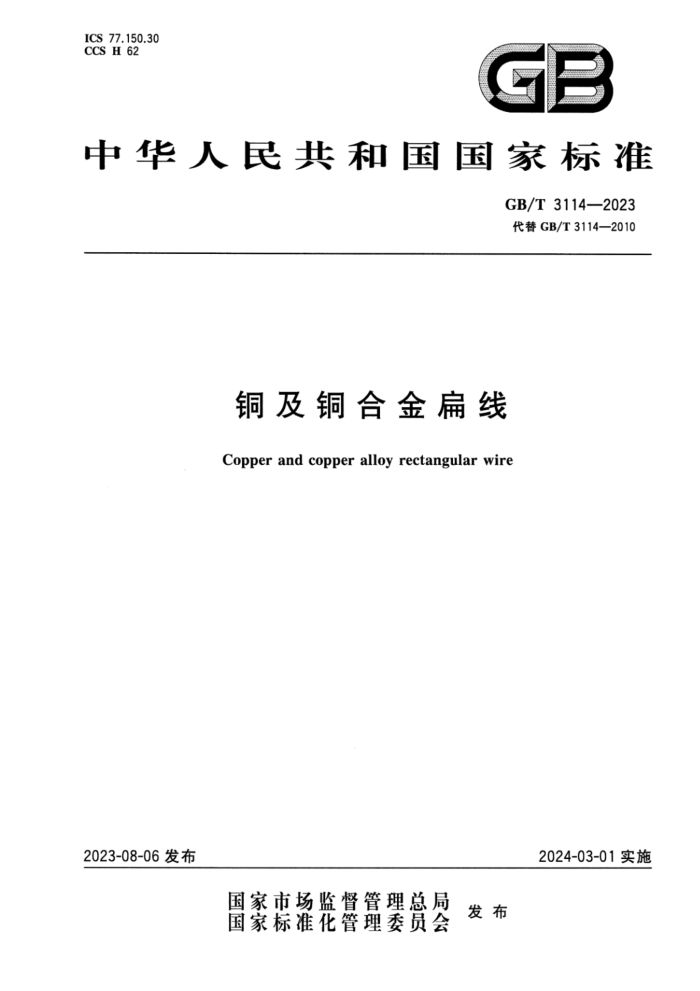

1S 77.150.30 CXSH62
中华人民共和国国家标准
GB/T3114--2023 代#GB/T3114-2010
铜及铜合金扁线
Copper and copper alloy reetangular wire
2024-03-01实施
2023-08-06发布
国家市场监督管理总局 发布
国家标准化管理委员会 GB/T3114--2023
前言
本文件按照GB/T1.1一2020标准化工作学期第1部分：标准化文件的销构和煎草规财》的规定赵算。
本文件代誉GB/T3114-2010销及钢含金肩线净，与GB/T3114--2010相比，禁结构网整利编轻性费动外，主要技术变化加下：
）增了“术语测定义*一章（见第章） b)mTTTe0.3,T0.5.H58,F66,H90.QSn8-0.3.B2n12-24,BZn18-18,BZn25-18.BZ12-24-1.1
B起12-37-1.5共11个牌号以及相应牌号的技术婴求（见4.1.第5掌） c> 搬路H90B.HBi60-1.3.HSb60-0,9.HSb51-0,8-0.5,QCr1-0.18.QCr1共6个牌号及期边
号的技术聚求（见2010年版的3.1第垂章） D 更改了扇线的状态我示方法：由“教（M）更孩为“款化遵火（060）”，*提（）更改为“致
（H04）*，“串爱（Y）"更改为"1/3爱（H0%）（见4.1.2010年版的3.1） e 更改了赢线的宽宽和厚度的精度要求（见5.2.1，2010年版将4.2.1）
更改了离线的期面弯邮度婴求（见5.2,2.2010年版的4.2.2）） 增妞了报择度要求（见5.2.3） b) 剧除了边校形快中的尖常，更改了国的要求（见衰4，2010年版的衰5）； 1) 更改了动形状中的圆边曲率华经R）的规定（见袭5，2010年版的表6）：
更设了风复弯商性能要求：由当用户要求，并在合同中服时，辛疆态和硕态线成避行反复穿曲战验，半诞态绒不少于3次，要态找不少于2次，客曲疑不产生装效更攻为“离线可进行发享曲试验：具体爱求由供借双方商定。（见5.4.1，010年版的4.4）：
k) 增加了最整度要求，检验充送，检吸视则及对定（见5.5.6.5，第7章）： 1》 更设了残余应力的靠定（见5.%，2010年服的4.6）； m 期除丁醛脱锋离抽性能的技术要求及试整方法（见2010年版的4.7、5.7 找） 更改了商费餐销）直量要求，增加了频定内客（站5.9，7.5.5，2010年版的4.10）： 03 更改下力学伴能试验方法（见6.3，2010年额的5.3）， P 更改了级批要求（见7.2，2010年版的6.2）！ 9）播划随行文件要求（见8.2 请挂就水文格的其内穿可能净及专润，本文华的发布机不承说刻专制的得托本文件由中国有色金展工业协会提出：本文件由全国有色验属标准化技木委员会（SAC/TC3）妇口本文件趣草单位，宁兼博座合金材料股份有服公，党湖楚江合金钢材室隧公司、宁波长茶钢业有
限公司，新江力博实业股设有限公司、宁波兴设站金属新材料有限公司。
本文祥主婴想草人：置祥腾、弥文声许丁举，刘念郭家#。德商磊，得城，铺院荣、来卡意、刘庆、 张酸、李旁宝、周址龙、戴腾、桥东超、郎滨。
本文件及其所代替文件的质次服本发布情说为！ --1994年首次发布为GB/T3114--199套，2010年第次修订一本次为第二次修订。
lo GB/T3114--2023
铜及铜合金扇线
1苑暖
本文件规定了钢及钢合金扇战（以下简称“扇线“）的分类和标记，技术要求，试验方法，检验规期及标志，包鞋、滋输、购存，随行文件和订货单内容。
本文件减用子工业用纯辆、货铺青和自房线
2翘燕性引用文伴
下刻文件中的内容道这文中的概范性引用就持戏本文件学不可少的教款。其中，往日题的学用文件，仅读日期对应的版水适用于本文件：不注日期的引用文件，其疑新版本（包折所有的修改单）适用于本文件。
GB/T238会属材料线材技复弯曲试验方法 GB/T239.1金庭材料钱材第1部分：单肉扭转试验方法 GB/T2828.1计数抽样检验程序第1落分：接摄收质量限 3术景和定义
下列术爵微定义造用于本文体。
3,1
教frnroll 安定方闲和最厚自油形成的教开的馨状嘉线
3.2
密排卷 ckose-packen roll 按一定的卷取方向规并紧诺择列选层继的启綫。
4分然和标记 4.1产品分装
扇缝的牌号、代号、状态，规格和供贷方式应待合衰1的规定。
1 G3/T3114-2023
農 精链的牌号、代导、款态、规格和快货方式
厚宽(8) nrs
宽度(W）
状态
供货方式
静号 T2 TU TP2 TTeo.3 Too.s
代号 T11050 T1015o T12200 T18400 T14500
e
款化遇火（060)
0.5~s.0
0.5015.0
夏(80)
/2#(H02) 磁(H04) 1/8（H02) 辛程十宠力清院
0,5040.0
0,50-5.0
0.58.0
0.515.0
H58
T28400
(HR02)
H62 3265 1166 H68 H80 H85 H90 H70 HPb59-3 HPb62-3 Q5n6.5-0.1 Q5n6.5-0,4 QSn7-0.2 CSns-o.2 QSn8-0.3 OSmd-3 QSi3-1 BZn12-24 BZn15-20 BZa12-18 B2n18-20 8Zm22-16 8Z25-18 BZn12-24-1.1 C79200
T27600 T27000 C26800 T36300 T24000 C23000 C22000
验化摄火（060） 1/2#(H02)
0.56.0
0.5~15.0
蒙(EO%)
激化退火（060） 1/2(H02)
0.5~15.0
T26100
0.5~6.0
T38300 C8000 T51510 T51520 TS1530 CS1000 C52100 Tsosoo T64730 T7$200 T74600 C7S200 T76300 T76400 T75500
教馨、宽排卷
0.5~15.0
1/2获(H02)
0.5~6.0
敦能火（060） 1/2(H02)
0.56.0
0.512,0
模（H04)
0.512.0
双 0,56.0
款化凝火（060）
0.5~8,0
0.515,0
镜（H0)
1/2(1102) 0（H04)
0.5--5.0
0.5~30.0
C79860
BZn12-37-1.5
启巍的宽度与群演之比应坊心 #了，其他爱格的房载由供餐双方协意确定，
44
a GB/T 3114—2023
4.2 产品标记
扁线标记按产品名称、文件编号、牌号或代号、状态、规格的顺序表示。 示例1：用T2(代号T11050）制造的、软化退火（O60)状态、厚度为1.02mm、宽度为4mm、高精级、密排卷扁线标记为：
扁线GB/T3114-T2O60高-1.02X4密
或 扁线GB/T3114-T11050O60高-1.02X4密
示例2：用BZn12-37-1.5(代号C79860)制造的、硬（H04)状态、厚度为3.05mm、宽度为8mm、普通级、散卷扁线标记为：
扁线GB/T3114-BZn12-37-1.5H04-3.05X8散
或 扁线GB/T3114-C79860H04-3.05X8散
5 技术要求
5.1 化学成分
扁线的化学成分应符合GB/T5231的规定。 5.2 外形尺寸及其允许偏差 5.2.1 厚度和宽度及其允许偏差
扁线的厚度和宽度及其允许偏差应符合表2的规定。
表 2 扁线的厚度和宽度及其允许偏差
允许偏差" mm
规格(t或w)
牌号
mm
普通级 ±0.015 ±0.020 ±0.030 ±0.040 ±0.080 ±0.030 ±0.050 ±0.070 ±0.080 ±0.150
高精级 ±0.010 ±0.015 ±0.015 ±0.020 ±0.050 ±0.015 ±0.020 ±0.040 ±0.050 ±0.080
0.5~1.0 >1.0~3.0 >3.0~6.0 >6.0~10.0 >10.0 0.5~1.0 >1.0~3.0 >3.0~6.0 >6.0~10.0 >10.0
T2、TU1、TP2、H58、H62、H65、H66、H68、H70、
H80、H85、H90、HPb59-3、HPb62-3
QSn6.5-0.1.QSn6.5-0.4、QSn4-3、QSi3-1、QSn7-0.2、
QSn5-0.2、QSn8-0.3、BZn12-24、BZn15-20、 BZn18-18、BZn18-20、BZn22-16、BZn25-18、
BZn12-24-1.1,BZn12-37-1.5
3 GB/T3114—2023
表 2 扁线的厚度和宽度及其允许偏差（续）
允许偏差" mm
规格(t或w)
牌号
mm 0.5~1.0 >1.0~3.0 >3.0~6.0 >6.0~10.0 >10.0~20.0 >20.0
普通级 ±0.030 ±0.050 ±0.070 ±0.080 ±0.150 ±0.300
高精级 ±0.015 ±0.020 ±0.040 ±0.050 ±0.080 ±0.150
TTe0.3,TTe0.5
注：需方如需其他规格和允许偏差的扁线，由供需双方协商确定。 当需方要求允许偏差全为“十”或“一”单向偏差时，其值为表中数值的2倍。
5.2.2 侧面弯曲度
H02、HR02、H04状态的扁线侧面弯曲度应符合表3的规定，O60状态的扁线侧面弯曲度具体要求由供需双方商定。
表3 侧面弯曲度
单位为毫米
宽度(w) 0.5~5.0 >5.0
侧面弯曲度，不大于 5(在任何1000长度上) 7(在任何1000长度上)
5.2.3 扭拧度
扁线的扭拧度，每300mm不应超过1°（精确到度）。 5.2.4 边棱形状
扁线方角和圆角的圆角半径应符合表4的规定，扁线的圆边、全圆边的圆边曲率半径应符合表5的规定。扁线的方角、圆角、圆边、全圆边的边棱形状分别如图1所示。
表 4 扁线方角和圆角的圆角半径
单位为毫米
圆角半径(r)
厚度(t) ≤1.5 >1.5~5.0 >5.0
方角 ≤0.3 ≤0.4 ≤1.0
圆角 ≤0.4 ≤0.5 ≤1.0
4 GB/T 3114—2023
表5扁线圆边、全圆边的圆边曲率半径
单位为毫米
圆边曲率半径(R)
厚度(t)
圆边 0.75t 全圆边 0.5t 0.5~6.0
b)圆角
a）方角
d) 全圆边
c) 圆边
注1：b)图中圆角的圆弧不一定正切于“A”点，角“A”点为圆滑过渡。 注2：c)图中圆边的圆弧与产品轴线对称，角“A”点为圆滑过渡。 注3：d)图中全圆边圆角的圆弧不一定正切于“A”点，但与产品轴线对称，角“A”点为圆滑过渡。
图1 扁线的边棱形状示意图
5.3 3力学性能
扁线的室温力学性能应符合表6的规定。
表6 扁线的室温力学性能
伸长率A100 m
抗拉强度R.
o
MPa
牌号
状态
不小于
175 325 260 300 500 450
060 H04 H02 H04 H02 HR02
25 实测值 8 4 5 10
T2、TU1、TP2
TTe0.3,TTe0.5
H58
5 GB/T3114——2023
表6 扁线的室温力学性能（续）
伸长率A100m
抗拉强度Rm
%
MPa
牌号
状态
不小于
25 10 实测值 28 10 实测值 32 15 28 6 实测值 15 8 30 10 实测值实测值 25 实测值 2 实测值
060 H02 H04 060 H02 H04 060 H02 060 H02 H04 H02 H02 060 H02 H04 H04 060 H02 H02 H04
295 345 460 245 340 440 275 340 240 330 485 380 420 370 390 540 735 345 550 600 650
H62
H65、H66、H68
H70
H80、H85、H90
HPb59-3 HPb62-3
QSn6.5-0.1、QSn6.5-0.4、 QSn7-0.2、QSn5-0.2、QSn8-0.3
QSn4-3,QSi3-1
BZn12-24,BZn15-20,BZn18-18、 BZn18-20,BZn22-16,BZn25-18
BZn12-24-1.1,BZn12-37-1.5
5.4 工艺性能
5.4.1 反复弯曲
扁线可进行反复弯曲试验，具体要求由供需双方商定 5.4.2 扭转
扁线可进行扭转试验，具体要求由供需双方商定， 5.5 晶粒度
060状态的扁线，其横截面的晶粒度应不大于0.04mm。
