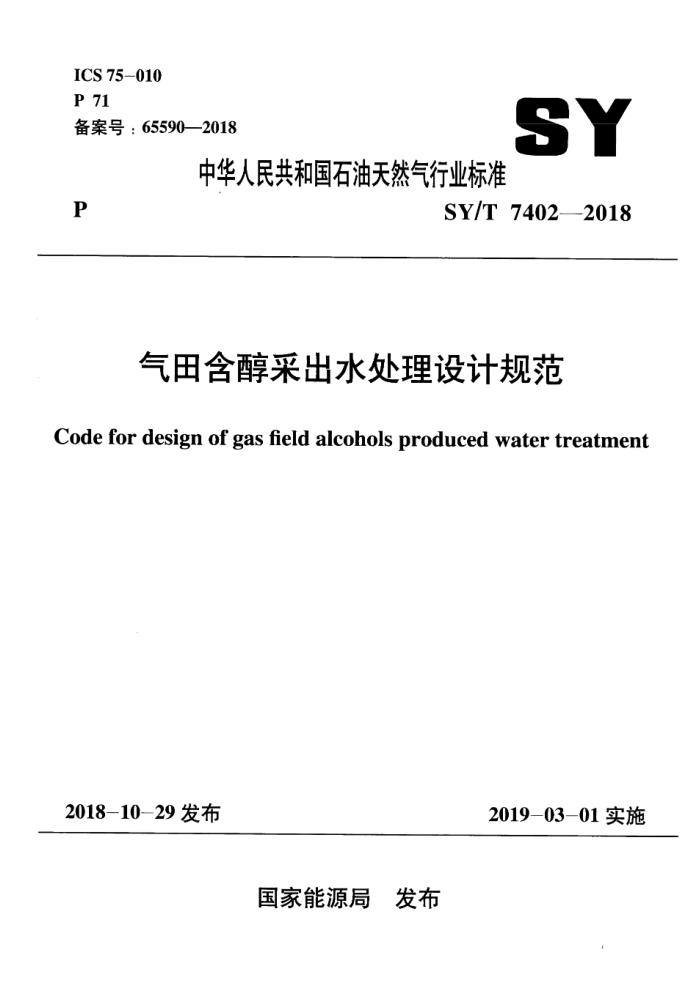

ICS 75-010 P 71 备案号：65590—2018
SY
中华人民共和国石油天然气行业标准
P
SY/T 7402-2018
气田含醇采出水处理设计规范
Code for design of gas field alcohols produced water treatment
2018-10-29发布
2019-03-01实施
国家能源局 发布 中华人民共和国石油天然气行业标准
气田含醇采出水处理设计规范
Code for design of gas field alcohols roduced water treatment
SY/T 7402-—2018
主编部门：中国石油天然气集团公司批准部门：国家能源局
石油工业出版社
2018北京 前言
根据《国家能源局关于下达2016年能源领域行业标准制（修）订计划的通知》（国能科技【2016］238号）的要求，本规范编制组经广泛调查研究，认真总结实践经验，并在广泛征求意见的基础上，制定本规范。
本规范共分7章和1个附录，主要内容包括：总则、术语。 基本规定、含醇采出水预处理、醇回收及脱醇采出水处置、工艺辅助设施、公用工程。
本规范由国家能源局负责管理，由石油工程建设专业标准化委员会负责日常管理，由西安长庆科技工程有限责任公司负责具体技术内容的解释。在本规范执行过程中如有意见或建议，请寄送西安长庆科技工程有限责任公司（地址：陕西省西安市未央路长庆兴隆园小区，邮政编码：710018），以供今后修订时参考，
本规范主编单位：西安长庆科技工程有限责任公司本规范参编单位：中国石油工程建设有限公司西南分公司
新疆石油工程设计有限公司
本规范主要起草人：王国柱林罡王登海刘利群
班兴安 韩万龙李茜玲村蕾单巧利 杜杰周英查广乎郭志强 商永滨 张风喜李京子戚杰 苏海 吕阳伟李勇潘新建 史亚萍 李华山 陈兆安刘春江
.
本规范主要审查人：陈忠喜 王小林郭和 呙如地
舒志明 刘兆福 谢经磊 李悦然杨琳张瑾 目次
1 总则 2术语 3基本规定 4含醇采出水预处理 4.1含甲醇菜出水预处理 4.2含乙二醇采出水预处理 5 醇回收及脱醇采出水处置 5.1甲醇回收 5.2 乙二醇回收 5.3 脱醇采出水处置 6工艺辅助设施 &.1 储罐 6.2 配套设施 1
1
2 3 .5 5 6 .,7
+- >
7 8 9 10 .10 .10 11 : 11 11 12 13 . 13 15 18 19 21 39
公用工程 . 7.1 供配电 7.2 仪表及控制票统 7.3 暖通 7.4给排水及消防 7.5防腐保温附录A精馅塔径计算标准用词说明· 引用标准名录· 附；条文说明· 参考文献·
-
.
.
+++ Contents
General provisions 2 Terms 3 Basicrequirement 4 Alcoholsproducedwaterpretreatment.
2
5 5 6
4.1Methanolproducedwaterpretreatment. 4.2Ethyleneproducedwaterpretreatment
5 Alcohol recovery and no alcohols produced water treatment ... 7 5.1 Methanolrecovery
7
8 9 10 10 10 11 11 .. 11 12 ... 13 . 13
5.2Ethylenerecovery 5.3Noalcoholsproducedwatertreatment
6Process supporting facillities
6.1 Storagetank 6.2 Supporting facillities :
7 Utilities
7.1 Electrical engineering 7.2 Autonomoussystem 7.3HVAC 7.4 Water supply & drainage and fire fighting 7.5Anticorrosion&heatpreservation Appendix ADistillation colum diameter calculation Explanation of wording in the code List of quoted standards Addition : Explanation of provisions : References
15 18 19 21 39 1 总则
1.0.1为了规范气田含醇采出水处理工程设计，统一技术要求，做到技术先进、经济合理、安全适用、节能环保，特制定本规范。 1.0.2本规范适用于陆上气田、滩海陆采气田地面工程及储气库地面工程中选用甲醇或乙二醇作为天然气水合物抑制剂的新建、改建和扩建含醇采出水处理工程设计。 1.0.3气田含醇采出水处理工程设计除执行本规范外，尚应符合国家现行有关标准的规定。 2术语
2.0.1气田含醇菜出水 gas field alcohols produced water
从采用注醇工艺的气田或储气库生产设施中气液分高出的水， 2.0.2天然气水合物抑制剂
natural gas hvdrate inhibitor
任天然气开采过程中注人的用于防止水合物生成的药剂，
20预处理 pretreatrnent
对含醇采出水进行初步处理以达到醇回收装置进口水质要求的工艺。 2.0.4蒸馏法醇回收 alcohols recovery
利用水、醇沸点差异对含醇采出水进行蒸馅分离回收醇的工艺 2.03脱醇采出水处理 akohol removal pruduxd water treatmert
对蒸留法醇回收装置分离出的采出水进行处理的工艺
2.0.#斜孔塔板 ohllque hole tray
塔内装有斜孔和降液管的水平塔板。塔板上冲有若于排平
行的斜孔，汽流从斜孔中喷出，其孔口方向相同，相邻排孔口方向相反，交错排列 2.0.7吸收罐 Water-sealed tank
对用醇国收装置放空气体中的甲醇进行溶解吸收的水罐， 3基本规定
301气田含醇采出水处理工程设计应按照批准的气田地面建设总体规划和设计托书或设计合骨规定的内容、范围和要求进行，工程设计规模应结合气田总体规划及产能部署合理确定，可次或分期建设。 302气田含醇采出水处理系统（站）进水含油量不应大于 1000mg/Ls 303气田含醇采水处理系统（站）宜与天然气处理厂（或天然气净化厂），回注系统（站）等合建。 3.04气田含避来出水处理后回注时*水质应符合核气由制定的注水水质标准，当气田尚未制定鞋水水质标准时：可按现行国家标准《气用集输设计规范》GB50349的有关规定执行。 305气田含醇采出水处理系统（站）主要同类构筑物不宜少于2座，并应能单独检修。当来水水量、水质波动较大时，宣设置调储罐（池） 30气田含醇采出水处理系统（站）处理工艺应根据原水水质特性、处理后水质标准，通过试验结合类似工程经验：经技术经济对比并结合安全环保等因素确定。气田含醇采出水处理设备宜菜用装化设计 3.0.7含用醇菜出水外理系统中的调谐罐，除油罐，沉降等设备计算、药剂投加及储存应符合现行国家标准《油田采出水处理设计规范》GB50428的有关规定。 3.0.8气田含醇采出水处理系统（站）中的设备、管道及阀件应根据水质特性、操作条件等因素合理选择材质， 3.0.9气田含醇果出水处理系统（站）应在污水污泥抛、储罐区，处理装置区、卸车区及其他可能发生挥发气体聚集的区域 ICS 75-010 P 71 备案号：65590—2018
