内容简介

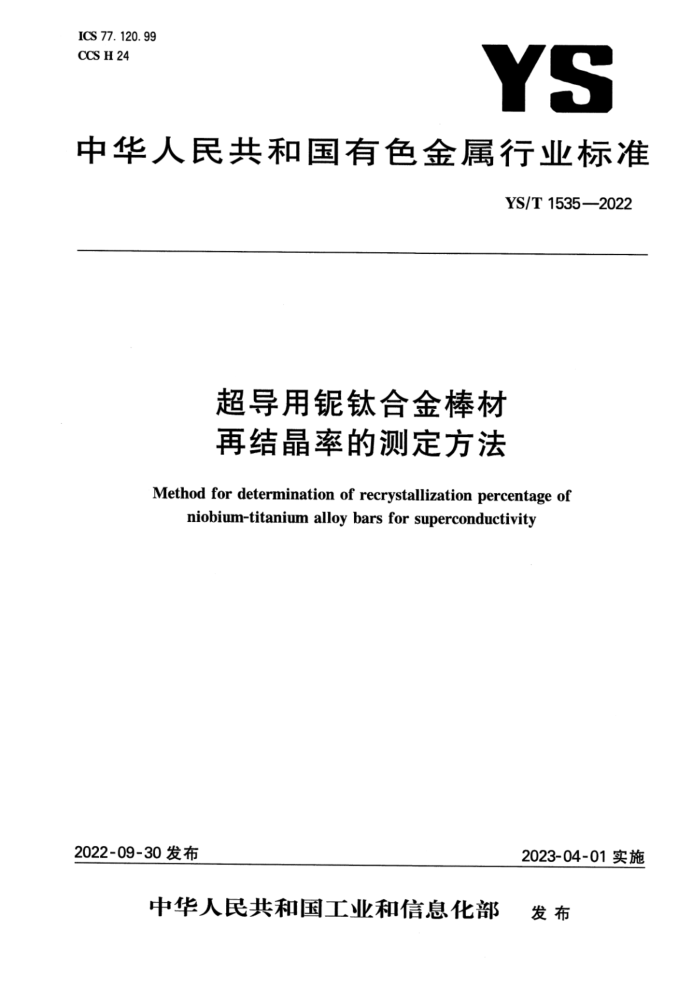

ICS 77. 120. 99 CCS H 24YS
中华人民共和国有色金属行业标准
YS/T 1535—2022
超导用锯钛合金棒材再结晶率的测定方法
Method for determination of recrystallization percentage of
niobium-titanium alloy bars for superconductivity
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部 发布 YS/T1535m2022
前
本文件技展GB/T1.1-2020标焦化工作导刻 第1部分：标准化文件的结构和密草规购发的规定请注意本文件的些内容可他沙及专利。本文件的发布机构不最担识期专利的贵任。 本文件由全国有色金属标准化技术员会（SAC/TC243>播出井归口，本文件施草单位：西安汉磨分析检融有限公司、西部超导材料科技股份有限公司，西安诺博尔塞资金
展材料殿份育限公，广东智科学院工业分新检测中心、宁夏中色金航铁业有限公司。
本文件主婴起草人：马红征、何伟、石科学、王就捷、来韵，出小云、摘、位超群、刘豪昌、 YS/T1535--2022
超导用锯钛合金棒材再结晶率的测定方法
1燕阁
本文件规定了趣导用能钛合念样材再结晶率的初定方法，本文件造用于超导用领健合格材再结器率的测定。
2规性乳用文件
下殖文件中的内容遗过文中的规游性引用面构成本文件必不可少的条款，其中，注目想的引用文件，仅该日期对应的稳本适用于本文件不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GBT13298金膜显微组额检验方法
3 本语和定支
下列术语和定义适用于本文件
3.1
襄结晶区城 recrystallizatiom zme 变形金质通过加热，形成等箱的无腾变晶粒的区城。
3.2
未完全再结区域 Enrecrytalfization zoe 形金麟通过加热，未被再结暑形成的最粒点有的区城：粒中湾馨有变形的区城。
3.3
再结晶率rerystallizatian peneolage 再结晶区城所占的面积百分比，
3.4
未完全再结晶摩 mecrystalliratioperentage 未完全两结晶区城新占的面积百分比。
4 特号和端略诺
表工中的符号利练略语适用子本文件。
表1格导和隆鹏谱
草 俊 Fargs arae
号 A
囍 0
韩品未究全再站局区城总西积第，个观泰初领的未完全再结最区城面积
潮彩数
修
t YS/T15352022
装1特号和迓杂铮ㄐ┑� 饺 rsa Aint 路 %
说 明辉品丽装
疆号
$ S W
紫：牛现条馄的面样品木光全居结晶车
第至千观繁视摄的未完全再给率
学品再特晶车橡材半经
2 R
5试脱材料
除非另有说明：在分析中仅使用确认为分析纯的试剂。 5.1魏光液：5%体积分数的碗腰（0=1.83/mL），10%20%体飘分效的磷障g=1.42/mL）， 10%~20%体积分的氢摄酸1.13起/m），其余为水， 5.2无永艺醇。 53授做剂A：10%20%体积分数的确殿（g=1.42g/ml），20%30%体积分数的氧摄散（gm 113/mL其余水 5.4继剂B20%30%体积分数的硝酸（g1，2%/mL），30%40%体积分数的氢氟酸一 1.13g/mL），30%-40%体积分数的热酸0=1.18g/mL）其余为水。
8夜器设备
金相显微镜，配备定量分析软件。
7祥晶
7.1样品糖餐 7.1.1倪钛合金释材直径100mm时，在橡材芯部取样。 7.1.2当体合金棒材直经≥100mm时，在摔材模截面任-条直径的边部、0.5R处和芯部分别取样。 713致样尺寸宜g10mm20mm）×（10m20mm）×15m的长方体样品成（10mm 20mn）×15m的圆栏体样量 7.2祥品热磨 7.2.1按照GB/T13298播述的方法研磨样品 7.2.2抛未样品上的磨痕以达镜面光洁度且无制缺陷，推荐采用撼光液（5.1）进行化学超光，载光时闻为108~15。用水藻洗再用无水乙馨（5，2）清洗后吹干。 1.3拌品漫饨
选择适当的爱蚀剂对样品进行夜饨，保证检测画能强示出清婚的显微银织。推荐采用返您剂 、A(5.3)求授维剂B<5.4)耐样品进行漫蚀 2 YS/T1535—2022
8试验步骤
8.1在放大倍数为50倍或100倍的金相显微镜下观察所制备样品的显微组织。典型显微组织图片见附录A。 8.2当视场中的显微组织为完全等轴组织时，样品再结晶率为100%。 8.3当含有未完全再结晶组织的视场数≤5时，用金相定量分析软件测量各观察视场中未完全再结晶区域面积，按公式(1)计算样品未完全再结晶区域总面积，按公式(2)计算样品再结晶率。
A= Z"-,A,
(1) ..(2)
z=S-AX10-×100%
S
8.4当含有未完全再结晶组织的视场数>5时，在样品观察面中心选取穿过未完全再结晶区域最多的中心对称线。选取中心对称线区域的所有视场，并在中心对称线外对称随机选取4个～6个视场，用金相定量分析软件测量各观察视场中的未完全再结晶区域面积，用公式（3)和公式（4)计算观察视场的未完全再结晶率，用公式（5）计算样品再结晶率。
A;
W, X100%
.(3)
S
Z w
W Z=100%-W
·（4)
n
·（5）
8.5锯钛合金热锻棒也可通过与附录B热锻棒视场未完全再结晶率评级图对比，评定观察视场的未完全再结晶率。再根据公式（5)计算再结晶率。
9试验数据处理
9.1当样品的再结晶率<95%时，再结晶率数值修约到个数位，修约间隔为5%；当样品的再结晶率 >95%时，再结晶率数值修约到个数位，修约间隔为1%。 9.2当锯钛合金棒材直径≥100mm时，锯钛合金棒材的再结晶率为边部、0.5R处和芯部样品再结晶率的平均值。
10试验报告
试验报告至少应给出以下几个方面的内容：
样品；本文件编号；结果；一观察到的异常现象；试验日期。
-
3 YS/T1535—2022
附录A (资料性)
典型显微组织图片
图A.1为完全再结晶等轴组织形貌典型图片。图A.2和图A.3为未完全再结晶显微组织形貌典型图片。
200 μm
图A.1完全再结晶等轴组织形貌
200 μm
图A.2未完全再结晶显微组织形貌（未被再结晶形成的晶粒占有的区域） YS/T1535—2022
200 μm
图A.3未完全再结晶显微组织形貌（晶粒中残留有变形的区域） YS/T1535—2022
附录B (资料性）
热锻棒视场未完全再结晶率评级图
图B.1～图B.13为热锻棒视场未完全再结晶率评级图。图中数字表示视场中的未完全再结晶区域。
200 μm
图B.1未完全再结晶率50%
200 μm
图B.2未完全再结晶率45%
b
相关文章
GB/T 25080-2022 超导用铌-钛（Nb-Ti）合金棒坯和棒材规范
YS/T 861.4-2013 铌钛合金化学分析方法 第4部分：碳量的测定高频燃烧红外吸收法
YS/T 861.5-2013 铌钛合金化学分析方法 第5部分：钛量的测定硫酸铁铵滴定法
YS/T 861.3-2013 铌钛合金化学分析方法 第3部分：氢量的测定惰气熔融热导法
YS/T 861.2-2013 铌钛合金化学分析方法 第2部分：氧、氮量的测定惰气熔融红外吸收热导法
YS/T 861.1-2013 铌钛合金化学分析方法 第1部分：铝、镍、硅、铁、铬、铜、钽量的测定 电感耦合等离子体原子发射光谱法
YS∕T 516-2006 钨丝二次再结晶温度测量方法
YS/T 516-2012 钨丝二次再结晶温度测量方法
