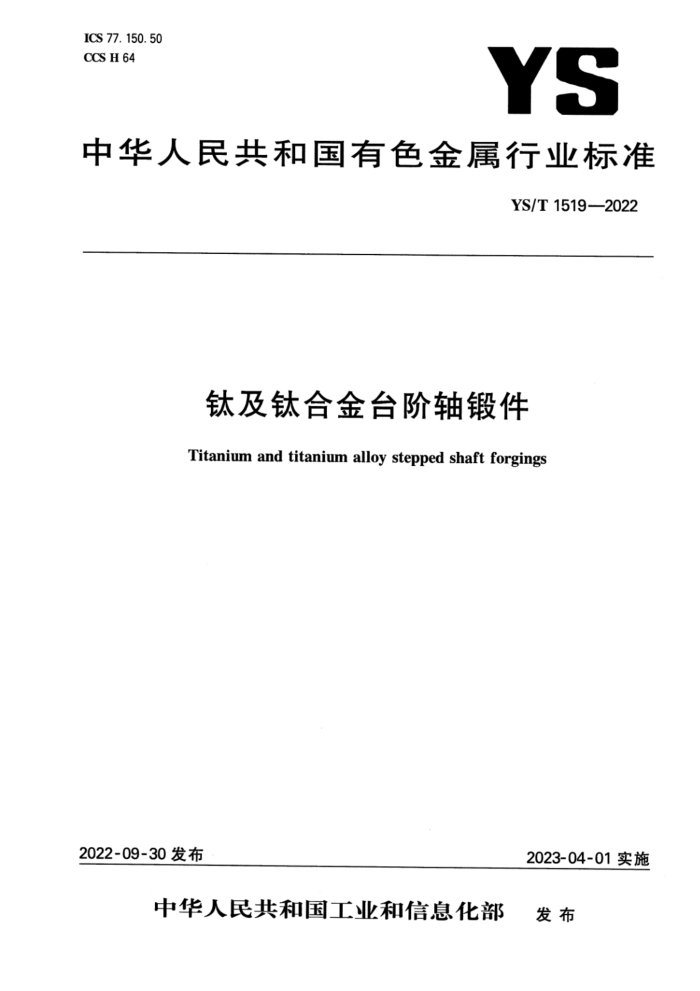

ICs n. 150. 50 CSH64
YS
中华人民共和国有色金属行业标准
YS/T 1519--2022
钛及钛合金台阶轴锻件 Titamium and titanin alloy stepped shaft Torgings
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部 发布 YS/T1519—2022
前言
本文件按照GB/T1.1-2020《标准化工作导则 」第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。 本文件起草单位：宝鸡拓普达钛业有限公司、宝钛集团有限公司、宝鸡赛孚石油机械有限公司。 本文件主要起草人：董洁、王勇锦、李宝霞、马忠贤、冯浩、汶建宏、蒋喜军、张大伟。 YS/T1519-02022
钛及钛合金台阶轴锻件
1范医
本文件规定了钛及键会金台阶轴级件的技术求，试验方法，检验境厕和标本、包装、运轮，贮存及行文件与订货单内容
本文件适用于热镜制造方法生产的石油行业用钛及数食金台阶轴敏件，
2规范性用文件
下列文件中的内容遗过文中的规慈性引用面构成本文件必不可少的款，其中。注自期的用文件，仅该日期对应的版本造用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1金麗材料，按体试验，第1部分，案滋试融方 GB/T3620.1做及钛合金牌号霜化学成分 GB/T3620.2 体及钛合金加工产品化学成分允许储差 GB/T1698（所有部分）海微，餐及钛合金化学分析方法： GB/T5168 钛及钛合金高低借组织检验方法 GB/T5183 钛及钛合金加工产品超声检验方法 GB/T8180 铁及钛食金加工产品的包装、标志、运轮和配存 YS/T 1262 潜结钛，能及然合金化学分析方法多元案含最的测定电感端合等离子体原子发射
光谱法
3术语和定义
本文件没有籍要界定的术语利定义。
4分类和标记
41产品分类
产品的牌梦，状在和想格应符食惠1的想定，产品示意图见图1。
装1产品分类
格 tta
牌 号
欢 漆
产品报头直轻D
产品中都京经点 产品端头长座： 产器总长度L
TAGTARG TCATCAELI
温火软春MD
210-0245
120~-450
150~200
1500-3500
注：需方带其德牌号，状态，规格时，由供双方协商骗定层在订凭单中注理。
1 YS/T1519—2022
标引符号说明： D一产品端头直径； d—产品中部直径； L - 产品总长度： 1——-产品端头长度；
一夹角。
O
图1产品示意图
4.2标记示例
产品标记按产品名称、牌号、生产方法、状态、规格、本文件编号的顺序表示。标记示例如下。 示例1：按本文件生产的TA2G台阶轴锻件，退火态，端头外径为220mm，中间外径为180mm，端头长度为
300mm，总长度为2400mm，标记为：
轴TA2GFMΦ220×Φ180X300×2400YS/T1519—2022。
示例2：按本文件生产的TC4台阶轴锻件，退火状态，端头外径为240mm，中间外径为160mm，端头长度为 400mm，总长度为2000mm，标记为：
轴TC4FM$240XΦ160×400×2000YS/T1519—2022。
5技术要求 5.1化学成分 5.1.1产品的化学成分符合GB/T3620.1的规定。 5.1.2需方复验时，化学成分的允许偏差应符合GB/T3620.2的规定。 5.2尺寸及外形 5.2.1尺寸及允许偏差
产品各位置尺寸标识见图1，尺寸允许偏差应符合表2的规定。
单位为毫米
表2尺寸及允许偏差
允许偏差
尺寸 D d N L
+2.5 +2. 0 ±5. 0 ±10. 0
2 YS/T15192022
522宵费度
产最的蜜旗度应符合表3的规定，
3商度
长度 ar 1500--2500 50003500
密曲度，不大于
团透广法
tom/m 29 5
经车光台外锁教行
5.3 力擎性能 5.3.1 产品的力学性能在经整体效处理后的试样还上酒试，试样的推荐热处理健设免表4
囊4减样推荐热处速树度
擦 TARG TAG TCA TCAEL
播荐热航理健瓷 50750C保摄1h2h完得 650T750Ca1h冷 700850保温11~3h空冷 700温1h3h空冷
532 产品的室温力学性能两在端美处取样检验，性能应特合表5的规定。
表5室温力学性能
医力学医站
软态 抗接暖康R 定馨醒越你送Re 新牌长率A 新菌敢能率2
潮 号
%
MPa 275 380 825 2763
Mra O0 500
2 18 10 010
TA2G TA3G TX TOELY
225 2 16
遵火态M
s
或4超声检验
产品虚接GB/T51的想穿进行超声检测，其验收级别应特合衰参的规定。
表超声级制
发收纹#
俊 發严盛端头产品中部
o 義皱
5.5低债组级 5.51产品的横向低倍组织试验不应有膜故，输尾、气孔，清嘴品存在。 5.5.2产品低信组织试样上不皮存在非全厨央杂物、化食物偏新成盒化合物。
3 YS/T1519—2022
5.6显微组织 5.6.1经热处理后，纯钛的显微组织是等轴α组织或等轴和拉长α组织，以及部分破碎和扭曲的晶界α 及片状α，无完整的原始β晶界。 5.6.2经热处理后，TC4、TC4ELI钛合金的显微组织应是两相区加工产生的组织，无完整的原始β晶界。在转变的β基体上的等轴α组织，或等轴α和拉长α组织，以及部分破碎和扭曲的晶界α及片状α都是可接受的组织。 5.7表面质量 5.7.1产品表面应车光，不应有压痕、麻点和皱褶等缺陷。 5.7.2产品表面粗糙度应不大于3.2μm。 5.7.3产品表面允许存在不大于直径允许偏差之半的轻微划伤。 5.7.4产品表面允许用砂纸进行修磨，其修磨深度不应超出尺寸允许偏差值允许范围。
6试验方法
6.1化学成分
产品的化学成分分析应遵守GB/T4698或YS/T1263规定，仲裁分析应遵守GB/T4698的规定。 6.2尺寸及外形
产品的尺寸检验遵守相应精度量具的规定。
6.3力学性能
产品的室温拉伸试验应遵守GB/T228.1规定。 6.4超声检验
产品的超声检验应遵守GB/T5193规定。 6.5低倍组织
产品的低倍组织检验应遵守GB/T5168规定。 6.6显微组织
产品的金相组织检验应遵守GB/T5168规定。 6.7表面质量
产品表面质量采用目视法检查。
7检验规则
7.1检查和验收 7.1.1产品应由供方进行检验，保证产品质量符合本文件及订货单的规定。 7.1.2需方可对收到的产品按本文件的规定进行检验。如检验结果与本文件及订货单的规定不符时， 4 VS/T1519--2022
应以书赢班式向供方漫进，由供需双好协商解读。满子衰谨魔及只寸简我的异议，成在收到产品之日忘一十月内提出，遇于其他性能的异议，魔在收到产品之日超三个月内出，数器神载，钟越堆样应由位需双方在需方共同取牌或协商确定， 7.2靓城
产品度成批极交收，每批应由网牌号（炉号）谢造方孩，快态格第产品解成， 7.#格健城目
每批产品班流应进行化学成分，尺寸及外形、力学性能，题声检验，低信组银，宝徽想飘和衰面魔量的检验。 74取摔位置和取样数量
产品的我样应格合费7的减定
整？取样位置和取样数益骏棒机苑
婴康的草条号
诚教方法的章嘉号
检验项目化学感务赶亨质养班办学性学超声检验新循积塑缴粗棋滚鹰興量元康在成磁上滚，式然元度按游能握出。
8.2 6.2 K3 6.4 6.5 8.6 Sa?
5.1. 5.2 5S 绿善 S 5.0 7
#GEVT4的衣YET2#定批1个
得验
摄（取零件，爆伴取儿个试样
越抑酸验
每扰度1件，魅钟聚1个楼闲其样每就最1种，爆锋政1个资尚试样
蒸得春
7.5教验结观的刻定 7放1产品尺寸及外形，装面质量和超留检验不合格时，刻读件产品不合格。 7.5？当化学成分，力学性能，低信组织和显微维教稳验结果中有试样不合格，遗从读批产品（包据原检验不合格的产品）中（成该部和个试样代表的产品上）房取双信数量的试择进行直复试验，章爱试验结票余举台格，感判然批产品合格，若童复试验结是仍有核样不合格，期刻该批不合格，但充许快方送样对不合格项目进行标验合格者重新银批 753馆距帆试样中有装教，非食联卖装时，许供为溢件检票，合格者交货。
爱棕商、包，运#，信家随行文健
81产品标
在检整合格的产品上商打印上下标志（或贴标）：供方名称商标， b）胖号：）批号：本文件编号。
5 15T 1518-20722
821 包装，遥树，购存
产品的添意存应然合G门81的惠庭 83#行文件
每提产品应酵有建行文补，真中除应包插供方信真，产品信息，本文件储号，出厂月期惑包装甘期外，还宣包括：
产品质登保证书，内容如下：
：产品的主要性能及找术意教：，产品的铁技款客。
产品含格证内摩如下：
*检验项目及其果成教教甜培 ·批号、批和科效：检旧期：校验真荟名意章
产品质量然制过程中的检避香发虎品检验报售产品佳用说项：正确报运，使用，存方法等。 其能。
订贷单内窖
订购本文伴断刻产品韵订贷单成包搭下列内客：）名称）牌号：献漆 0尺可格：蓝量或数本文件能号！真，
40
