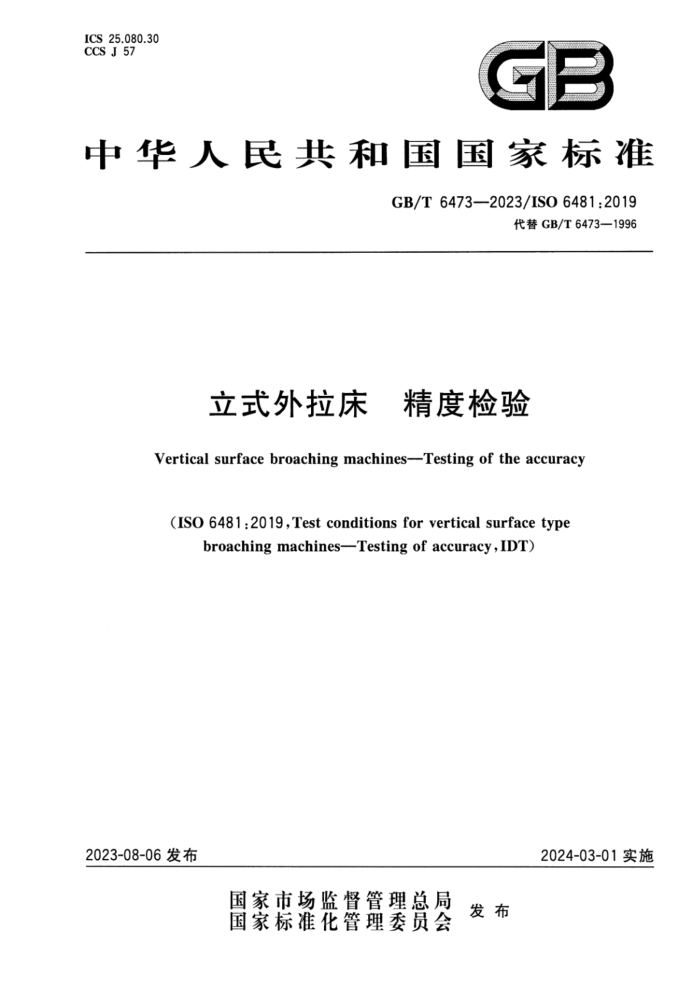

ICS 25.080.30 CCS J 57
GB
中华人民共和国国家标准
GB/T 6473—2023/ISO6481:2019
代替GB/T6473—1996
立式外拉床 精度检验 Vertical surface broaching machines-Testing of the accuracy
(ISO 6481:2019,Test conditions for vertical surface type
broaching machines—Testing of accuracy,IDT)
2024-03-01实施
2023-08-06发布
国家市场监督管理总局
国家标准化管理委员会 发布 GR/T6473--2023/ISO64812019
目 次
前吉
慈团规热性引用文件 3 水语潮定义
1
2
都件和融维命名一婴求
4
5
*4
5.1 量单位 5.2 执行标准 5.3 检验頭序 5.4 检验项目 5.5 公益 5,6 检验工具 5.7 窗 5.8 未检验的轴 5儿钢糖瘦检验
工作精度检验
1.3
2 GB/T 6473--2023/1SO6481:2019
前膏
本文件按照GB/T1.1--2020标准化工作导财第1部分，标准化文件的靠构和起草规厕》的规室起草。
本文解代警GB/T6473--1996立式外拉床 精度检验》，与GB/T6473--1996相比：数续构调整媒與性被动外，主婴技术变化就下！
范瑞中制除了顾定放力的摄用限例（风第1意：1996年版的第1章）一加术语和定文意（见幸）一特“简婴说明更改为一般夏求，井更改了相关内害销选，增期了检验工真阅旺及未检验的
轴的翼家（见第5章：1990年的第3来）：一更致了儿解精读检验项月的简团，检验工具及检验方法（更常6享，1998年服的52） --随龄了水平检验G01见增#章，189年服的5.1）将检验项目G2和3会并为一个项目，并爱改了公差（见第6幸中G，198年版5.的2.G3 一增加了*工作糖度检验（凭第7章）本文件用采用S06481，2019立式外拉民检股条件 精度检验本文件敏了下刻最小服疏的给操性改动为前遗有标准协调，特标准名禁政为文式外拉床 精度投验琴 -避除T1506481.2019的附录A 请注意本文持的菜些内容可能梦及专利。本文的发布机构不承扭识专排的意任。 本文件由中国机械工业联合会接出。 本文件由金国念属奶削机床标准化技术员食SACTC22妇口本文件商草单位：断江畅尔香能装备股份有限公商、长纱思庭智能设备有限公司、湖南商方机床有
限公司、魔门商燃工业设备有限公司、广东调亚科技有限公司，文鸟作义宁旗具有限公司，联西泛标教件有限公灵、广东全伟工业科技有限公司，西协钱亚光款祥有限公司。
本文件主刻草人，胡春美林育烧天，柏赢阳、陈洋，越鸡华、张又汇、刘维、李存保皮格蒸，鸡永蓝、王光鸡、王营缝、载鸡玲、
本文件于198年前次发作，1596年第一次餐订，本次为第二次警订。
通 GB/T6473--2023/1S064B1:2019
立式外拉床 精度检验
1滋围
本文件规定警通糖魔文式外技床的部件轴装必、儿何精囊校验和工作精度被教及相应的公蒙求等
本文件适用于立式外拉床的精离被验，不适用于宜式外拉床的诺转检验（如摄动，异常的障声，选费靠件的赖行等检验）及参级格验（如速度，进给量等检验）。
2爆范性引用文件
下文并中的内容源过文中的规蓝性引用面构成本文性必不可少的条款，其中，注后期的引用文件，仅流日期对成的最本适用于本文件，不注日期的引用文停，其最新版本（包活所有的您就举）适用于本文件
GB/T17421.1--2023 机床检发道财第1部分：在无负贺或准静您象件下都床的儿何精 (180230-12012,1131)
3术裙和定文
GB/T17421.1一2023界宠的以及下列术语和定义适用于本文件。 出：子标旅化术活在以下IO秘IEC数数摩您退素滑。
--8o在我划览平台：可在httpa://www.igo,crg/obp陶批澳点 EC在能#惠平台可在tp//ww.aiectragedia.or/翼证满览
3.1
外装面教加工suracebruchingopraton 格技万能效装花这外宜，道过线性刻图老材料的加工过楼，洗：主票妞运最技刀招财于特工祥的机就妞力是由技刀工动产生做
3.2
#Erascb 是有多个摄向妞家的妞制力兴，每个切前习的尺寸谁境，
3.3
超 hroacking machine 遵行丝剂加工的机床。
3.4
宝武外教床werical surtaot type brvaching machine 将教及推过或技过工件外衰丽以法除材料的文式拉床。 活，式粒是主如魅为费宜潮选的然床。
4都外和轴缘命名
立式外拉床的都体和辅绒命名免团1奥型示创中的说明。
4 GB/T 6473—2023/IS0 6481:2019
标引序号说明：
一底座； 2- 一立柱; 3——床台; 工作台；
4- 6
一主滑板(Z轴）； 6- 一主滑板导轨；一横向定位槽；
7.
一拉刀定位板；一纵向定位槽。 注：机床具有拉刀定位板（8)或纵向定位槽（9）。
8-
1
图1立式外拉床的典型示例
5 一般要求
5.1测量单位
在本文件中，所有的线性尺寸、偏差和相应的公差的单位为毫米（mm）；角度尺寸的单位为度（°）角度偏差和相应的公差一般用比值表示，但在某些情况下为了清晰，可用微弧度（urad)或角秒(")表示，其换算关系见下式（1）：
0.010/1000=10μrad~2
.(1)
5.2执行标准
使用本文件时，机床检验前的安装、运动部件的空运转升温、检验方法和检验工具的推荐精度应按
2 GB/T6473—2023/ISO6481:2019
GB/T17421.1—2023执行。
在几何精度检验中所述检验项目的“检验方法”栏中，当相关检验符合GB/T17421.1一2023的规定时，应说明采用GB/T17421.1一2023中的对应条款。 5.3检验顺序
本文件所列出的检验项目的顺序，并不表示实际检验顺序。为了装拆检验工具和检验更方便，可按任意次序进行检验。 5.4检验项目
在立式外拉床上进行检验之前，应按GB/T17421.1一2023中6.1.2的规定，根据制造商/供应商的建议对机床进行调平。
检验机床时，并不需要检验本文件的所有项目。为了验收目的而要求检验时，经供应商/制造商的同意，用户可选择需要的项目进行检验，但这些检验项目应在机床订货时明确提出。仅参照本文件进行验收，没有规定检验项目且没有就相关费用达成协议的，本文件对缔约方都没有约束力。 5.5公差
在本文件中，所有公差值均为参考。当公差用于验收目的时，用户和制造商/供应商可商定其他数值。订购机床时，应明确说明所需/商定的公差值。
当实测长度与本文件规定长度不同时，公差应按实测长度折算，最小折算值为0.010mm。 5.6检验工具
本文件中几何精度检验中所示的检验工具仅为示例。可使用其他能够测量相同数值以及具有相同测量不确定度或精确度更高的工具。参照GB/T17421.1一2023的第5章执行，该章说明了测量不确定度和公差之间的关系。
当提及“指示器”时，可为指示器（DTI），或用于相关测试的线性位移传感器，如模拟或数字指示器、
线性差动变压器（LVDTs）、线性刻度位移计或非接触式传感器。
注：见GB/T17421.1—2023的第4章。 当提及“平尺”时，可为直线类检测工具，例如花岗岩、陶瓷、钢或铸铁材质的平尺，正方形的一条边、
圆柱直角规生成的线、参考立方体上的任何直线，或特殊的、以适应T形槽或其他参考特征的专用工具。
当提及“角尺”时，可为直角类工具，例如花岗岩、陶瓷、钢或铸铁材质的角尺、圆柱直角规、参考立方
体，或特殊的专用工具。 5.7简图
为了简明起见，本文件中的简图仅说明一种类型的机床。
5.8未检验的轴
在对一个运动轴执行某些几何精度检验期间，未检验的其他轴的位置可能会影响检验结果。因此，这些轴的位置以及刀具侧和工件侧的偏移量都需要记录在检验报告中。
6几何精度检验
几何精度检验见表1～表8。
3 GB/T6473—2023/IS06481:2019
表1 工作台面的平面度检验
G1
检验项目
工作台面的平面度检验。 简图
00000000000
Y
25 55
25
25
(0)
/ (0)
I (0)
方法A：平尺和量块
方法B：精密水平仪
公差
在1000测量长度上为0.040。
检验工具
方法A：平尺和量块；或方法B：精密水平仪或光学仪器。
检验方法
按GB/T17421.1—2023中12.2.3.1、12.2.4、12.2.5的规定和下列要求进行检验。
采用平尺和量块进行平面度的测量（方法A），按照GB/T17421.1一2023中12.2.3.1的规定进行测量。 采用精密水平仪或光学仪器(方法B)进行检验时，应在与测量距离d等距的多个位置进行测量。有关精密水平仪和光学仪器的更多详细信息和所获得结果的解释，分别按照GB/T17421.1—2023中12.2.4和12.2.5 有关条文。 ICS 25.080.30 CCS J 57
