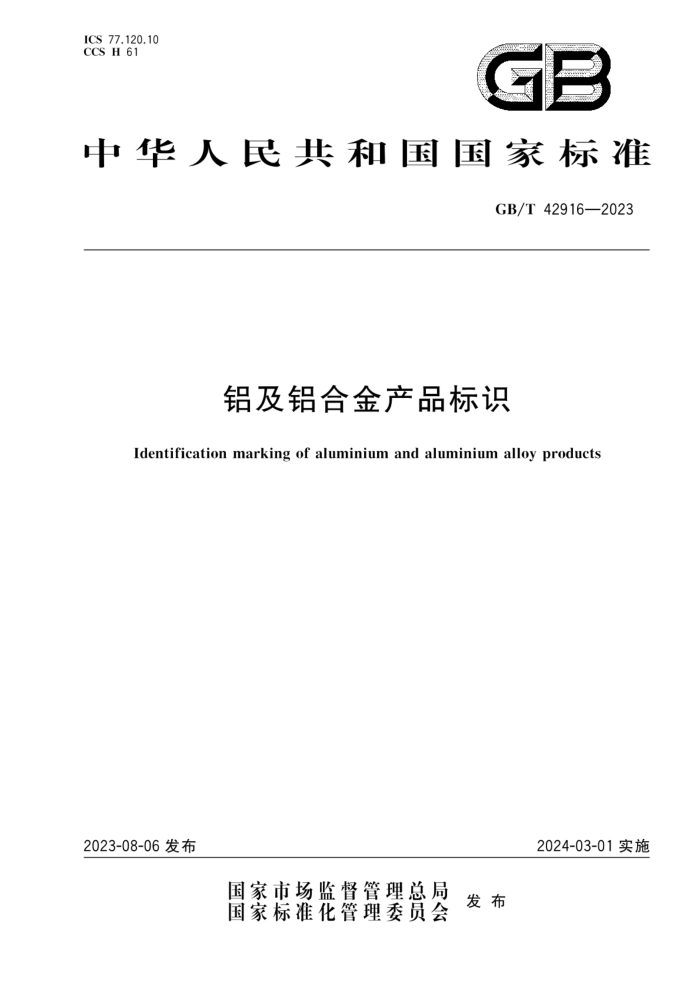

ICS77.120.10 CCS H 61
GB
中华人民共和国国家标准
GB/T42916—2023
铝及铝合金产品标识
Identification marking of aluminium and aluminium alloy products
2024-03-01实施
2023-08-06发布
国家市场监督管理总局
国家标准花管理委员会 发布 GB/T42916—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国有色金属工业协会提出。 本文件由全国有色金属标准化技术委员会（SAC/TC243)归口。 本文件起草单位：东北轻合金有限责任公司、重庆国创轻合金研究院有限公司、西南铝业（集团)有
限责任公司、中国商用飞机有限责任公司上海飞机设计研究院、有色金属技术经济研究院有限责任公司、有研工程技术研究院有限公司、山东南山铝业股份有限公司、中铝瑞闽股份有限公司、沈阳飞机工业（集团）有限公司、西北铝业有限责任公司、中国运载火箭技术研究院、辽宁忠旺集团有限公司。
本文件主要起草人：高新宇、丛福官、李志辉、刘旺、滕明和、李红萍、谷柳、胡天龙、姚泽、林善斌、 李东东、王守业、李洪林、高宝亭。
I GB/T42916—2023
铝及铝合金产品标识
1范围
本文件规定了铝及铝合金产品标识的标识分类、一般要求、铸锭标识、板材标识、带材标识、箔材标识、管材标识、棒材标识、型材标识、线材标识和锻件标识。
本文件适用于铝及铝合金铸锭、板材、带材、箔材、管材、棒材、型材、线材和锻件的标识。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 8005.1 铝及铝合金术语第1部分：产品及加工处理工艺
3 ：术语和定义
GB/T8005.1界定的以及下列术语和定义适用于本文件。
3.1
单点标识 spotmarking 在产品特定位置或适当位置标记单组信息的标识。
3.2
连续标识 continuousmarking 在产品表面以固定间距重复标记单组信息的标识。 注：一般采用喷码标识。
3.3
四周标识 perimetermarking 在产品四周进行的连续标识（3.2）。 注：一般采用喷码标识。
3.4
刻痕标识 nickmarking 在产品端部表面或端头截面采用钢印压印、气动打标或激光打标等方式进行的标识。 注：一般采用单点标识（3.1)。
3.5
喷码标识 inkjetmarking 在产品规定位置采用喷码机喷码方式进行的标识。 注：一般采用单点标识（3.1）、连续标识（3.2)或四周标识（3.3）。
3.6
标签标识 labelmark 在产品端部或规定位置采用贴标签或挂标牌方式进行的标识。 注：一般采用单点标识（3.1）。
1 GB/T42916—2023
3.7
信息化标识informationmarking 将产品相关信息采用信息化编码后以刻痕标识（3.4）、喷码标识（3.5)或标签标识（3.6)方式进行的
标识。
4标识分类
标识方式、类别及示例见表1。
表1标识方式、类别及示例
标识方式
标识类别
标识示例见附录A图A.1
钢印压印气动打标激光打标
见图A.2 见图A.3 见图A.4 见图A.5 见图A.6 见图A.7 见图A.8 见图A.9
刻痕标识
单点标识
喷码标识
单点标识、连续标识、四周标识
挂标牌贴标签
单点标识单点标识
标签标识
A组合：刻痕标识十喷码标识 B组合：刻痕标识十标签标识 C组合：喷码标识十标签标识
组合标识
5一般要求
5.1产品标识应符合产品标准或订货单（或合同）的规定，当产品标准或订货单（或合同）中无规定时，应符合本文件的规定 5.2产品标识信息应准确，信息错误时，判该批产品不合格；标准信息顺序宜符合本文件规定，航空用铝合金产品信息顺序错误时，由供方修改处理或经供需双方协商后使用。 5.3产品标识应清晰可辨识，不应由于搬运、暴晒、航运和贮存等消失或脱落，产品使用前应可辨识。 5.4产品标识字体大小应目视可见，需方有字体或字号要求时，应在订货单（或合同）注明。 5.5产品标识应不影响产品的后续加工，不应对产品使用区域质量产生影响。 5.6 产品标识可以根据产品特点选择一种或儿种标识方式组合。 5.7标签标识的信息可被合格证信息覆盖时，可将合格证作为产品标签标识按本文件规定贴在规定位置。 5.8采用连续喷码标识时，允许头端或尾端的信息因锯切和长度等因素影响而信息内容不全，但至少保证有一组标识包含全部信息。 5.9产品中断供货时，中断后的产品上均应进行标识，标识位置产品中断前对应方向的位置，标识信息上应包含铸锭根节号或产品根号。 5.10产品需要区分头尾或者位置时，可采用涂色或喷漆的方式进行区分，涂色或喷漆颜色由供需双方协商确定，并在订货单（或合同)中注明，未注明时，头端采用黄色，尾端采用绿色，示意图见图A.10。 5.11 信息化标识编码方法宜采用符合GB/T21049规定的QR二维码。
2 GB/T42916—2023
6
铸锭标识
6.1 标识选择
铸锭宜采用刻痕标识，也可采用喷码标识、标签标识或组合标识。航空、航天用铝及铝合金铸锭标识应符合附录B中B.1的规定。 6.2 标识信息
铸锭标识信息应符合表2的规定。
表 2 铸锭标识信息
标识信息喷码标识
标识项目牌号
刻痕标识
标签标识
状态（均匀化状态铸锭用O 标识，铸态铸锭不标识）
应标识
尺寸规格产品标准编号熔次号
应标识
需方有要求时，应标识
应标识需方有要求时，应标识
根号重量
不标识需方有要求时，应标识
需方有要求时，应标识
热处理炉次号生产单位名称(或代号) 供方技术监督部门检印
应标识
应标识
供方地址供方联系方式生产日期包装日期
不标识
需方有要求时，应标识
“信息化标识信息符合标签标识的规定。
6.3 标识规则 6.3.1 扁铸锭 6.3.1.1 刻痕标识
扁铸锭刻痕标识应在铸锭尾部宽度方向的端面上，按牌号、状态（均匀化状态铸锭用O标识，铸态铸锭不标识）、尺寸规格、产品标准编号（有要求时，应标识）、熔次号、根号（有要求时，应标识）、生产单位名称（或代号）（有要求时，应标识)以及供方技术监督部门的检印顺序进行标识，标识信息可采用单排或双排标识。
3 GB/T42916—2023
示例1： 5A06牌号、均匀化状态、尺寸规格为600mm（厚度）X1900mm（宽度）×7000mm（长度）、熔次号为L1234、供方技
术监督部门的检印为“检”，单排刻痕标识示意图见图1。
-
5360, 80X186X1K6 L1254 检
标引序号说明：
切完头尾的扁铸锭头部（铸锭浇口）；
1
2 切完头尾的扁铸锭尾部（引锭头端）。
图1 扁铸锭刻痕标识示意图（一）
示例2： 5A06牌号、铸态、尺寸规格为600mm（厚度）×1900mm（宽度）×7000mm（长度）、产品标准编号为YS/T590、熔
次号为L1234、铸锭根号1的铸锭，生产单位名称（或代号)为ABC，供方技术监督部门的检印为“检”，单排刻痕标识示意图见图2a)，双排刻痕标识示意图见图2b)。
-
2
(8X19XT0TT861N()X
5106 615x190X(06
T5,2 0 [2214 (1) 8 拉
a) 单排信息标识
b) 双排信息标识
标引序号说明： 1一切完头尾的扁铸锭头部（铸锭浇口）； 2 切完头尾的扁铸锭尾部（引锭头端）。
图2扁铸锭刻痕标识示意图（二）
6.3.1.2 喷码标识
扁铸锭喷码标识应在铸锭侧边高度方向的端面上，按牌号、状态（均匀化状态铸锭用O3标识，铸态铸锭不标识）、尺寸规格、产品标准编号、熔次号、根号（有要求时，应标识）、生产单位名称（或代号）、重量（有
4 GB/T42916—2023
要求时，应标识)以及供方技术监督部门的检印顺序进行标识，标识信息可采用单排或双排单点喷码标识。
示例1： 5A06牌号、均勾化状态、尺寸规格为600mm（厚度）X1900mm（宽度）X7000mm（长度）、产品标准编号为YS/T590
熔次号为L1234、铸锭根号为1、生产单位名称（或代号)为ABC、供方技术监督部门的检印为“A1”，标识示意图见图3。
L
a) 单排信息标识
b) 双排信点标识
标引序号说明： 1 切完头尾的扁铸锭头部（铸锭浇口）： 2—切完头尾的扁铸锭尾部（引锭头端）。
图3 扁铸锭喷码标识示意图（一）
示例2： 5A06牌号、铸态、尺寸规格为600mm（厚度）×1900mm（宽度）×7000mm（长度）、产品标准编号为YS/T590、熔
次号为L1234、铸锭根号1-1，生产单位名称（或代号)为ABC，重量为2101kg，供方技术监督部门的检印为"A1”，标识示意图见图4。
1
标引序号说明： 1一未锯切头尾的扁铸锭头部（铸锭浇口）； 2一一未锯切头尾的扁铸锭尾部（引锭头端）。
图4 扁铸锭喷码标识示意图（二）
6.3.1.3 标签标识
扁铸锭标签标识应在铸锭尾部宽度方向的端面上贴标签，应包括牌号、状态（均匀化状态铸锭用O
5 GB/T42916—2023
标识，铸态铸锭不标识）、尺寸规格、产品标准编号、熔次号、生产单位名称（或代号）、供方技术监督部门的检印，还可包含需方要求的其他信息。
示例1： 5A06牌号、铸态、尺寸规格为600mm（厚度）×1900mm（宽度）×7000mm（长度）、产品标准编号为YS/T590、熔次号
为L1234、生产单位名称（或代号)为ABC、技术监督部门的检印为“检1”，标识示意图见图5。
1
3
牌号状态尺寸规格（mm） 600X1900X7000
5A06
牛产单位商标
YS/T 590 L1234 ABC
产品标准熔次号生产单位名称 (或代号) 供方技术监督部门检印
检1
t
a) 贴标签标识
标签信息
标引序号说明：
切完头尾的扁铸锭头部（铸锭浇口）： 2-——-—切完头尾的扁铸锭尾部（引锭头端）；
虚框信息为附加信息，可以不加，也可调整摆放位置。
-
图5 扁铸锭标签标识示意图（一）
示例2： 5A06牌号、均匀化状态、尺寸规格为600mm（厚度）×1900mm（宽度）×7000mm（长度）、产品标准编号为
YS/T590、熔次号为L1234、铸锭根号为1-1，生产单位名称（或代号)为ABC，重量为2101kg，供方技术监督部门的检印为“检1”，标识示意图见图6。
牌号状态厚x宽×长(mm） 600X1900X7000 产品标准 YS/T 590
5.A06 Os
生产单位商标
L1234 11
熔次号根号 (或代号) 重量(kg) 供方技术监督部门检印
牛产单位名称 ABC
2 101 检1
a
b) 标签信息
a) 贴标签标识
标引序号说明：
切完头尾的扁铸锭头部（铸锭浇口）；切完头尾的扁铸锭尾部（引锭头端）；
1
-
2
3一虚框信息为附加信息，可以不加，也可调整摆放位置。
图6扁铸锭标签标识示意图（二）
6
