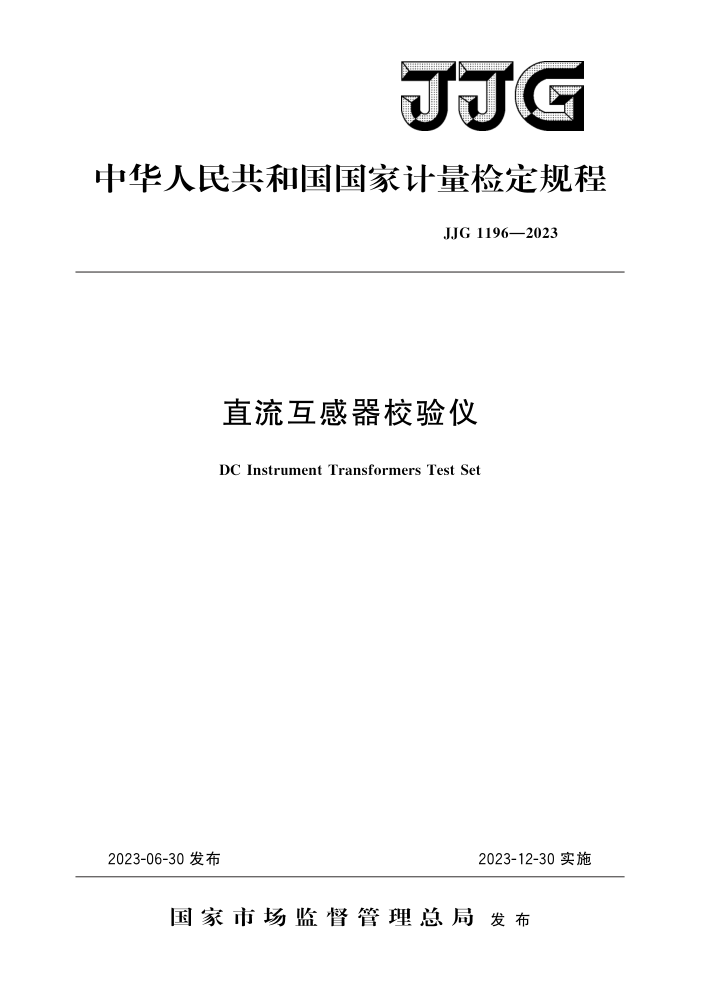

JJG
中华人民共和国国家计量检定规程
JJG 1196—2023
直流互感器校验仪
DC Instrument Transformers Test Set
2023-06-30发布
2023-12-30实施
国家市场监督管理总局发布 JG 1196—2023
直流互感器校验仪检定规程 Verification Regulation of DC Instrument
JJG 1196—2023
Transformers Test Set
归口单位：全国电磁计量技术委员会高压计量分技术委员会
主要起草单位：国家高电压计量站
参加起草单位：国网冀北电力有限公司计量中心
国网新疆电力有限公司营销服务中心（资金集约中心、计量中心）国网河北省电力有限公司营销服务中心国网浙江省电力有限公司电力科学研究院广东电网有限责任公司计量中心国家电网有限公司特高压事业部
本规程委托全国电磁计量技术委员会高压计量分技术委员会负责解释 JJG1196—2023
本规程主要起草人：
聂琪 (国家高电压计量站) 参加起草人：
高帅（国网冀北电力有限公司计量中心）李宁「国网新疆电力有限公司营销服务中心（资金集约中心、计量中心）孙冲（国网河北省电力有限公司营销服务中心）韩霄汉（国网浙江省电力有限公司电力科学研究院）潘峰 （广东电网有限责任公司计量中心) 刘杰 (国家电网有限公司特高压事业部) JJG1196—2023
目 录
(I) ( 1 ) (1) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (7) (7) (8) (10) (11) (14) (15)
引言
1
范围· 2引用文件 3术语和计量单位 3.1直接测量法， 3.2直流互感器校验仪检定装置， 4 概述· 5 计量性能要求 5. 1 准确度等级· 5. 2 基本误差. 5. 3 监视仪表 5. 4 分辨力… 5. 5 稳定性· 6通用技术要求 6. 1 接地和绝缘性能 6.2 输人端子和标志.. 6.3 极性： 6.4时钟同步 7 计量器具控制 7. 1 检定条件： 7. 2 检定项目和检定方法 7. 3 检定结果的处理·. 7. 4 检定周期.· 附录A检定装置组成及工作原理附录B校验仪的基本误差计算附录 C 检定原始记录格式附录 D 检定证书/检定结果通知书内页格式（第2页）附录E检定证书/检定结果通知书检定结果页式样（第3页）
..
++
..
. JJG1196—2023
引言
JJF1002一2010《国家计量检定规程编写规则》、JJF1001 《通用计量术语及定义》 和JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本规程制定工作的基础性系列规范。
本规程为首次发布。
II JJG1196—2023
直流互感器校验仪检定规程
1范围
本规程适用于直接测量法原理的直流互感器校验仪（以下简称校验仪）的首次检
定、后续检定和使用中检查。
2 引用文件
本规程引用了下列文件： JJG1156一2018直流电压互感器检定规程 JJG1157一2018直流电流互感器检定规程 GB/T20840.8一2007互感器第8部分：电子式电流互感器 GB/T26217高压直流输电系统直流电压测量装置凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。 3术语和计量单位
JJG1156—2018、JJG1157—2018、GB/T20840.8—2007和GB/T26217界定的及以下术语和定义适用于本规程。 3.1直接测量法directmeasuringmethod
一种通过测量标准互感器和被测互感器二次信号获得被测互感器误差的测量方法。 3.2直流互感器校验仪检定装置calibratorforDCinstrumenttransformertestset
一种直流互感器校验仪的误差测量装置，可以是一套装置，也可以是由分立器件组成的系统（以下简称检定装置）。
4概述
校验仪是用于测量直流互感器基本误差的装置，被测信号可以是模拟信号，也可以是数字信号。校验仪的通用原理见图1（图1中并非每一个部件均为必需的）。
1 JJG1196—2023
SYN IN OUT
T. K,
T K;
FT3 o
Tx Kx
O
Q
参考电压 参考电流 被测电压 被测数字 时钟同步输入单元 输入单元 输入单元 输入单元
单元
被测模拟量 被测数字量采样通道 解析通道
标准模拟量采样通道
信号处理单元直流互感器校验仪图1校验仪的通用原理
T、K一参考电压输入接口；T:、K；一参考电流输人接口；Tx、K一被测电压输入接口；
FT3一一被测数字量输入光纤接口；SYN一时钟同步输入和输出接口。
当校验仪的参考电压（电流）输人单元施加试验电压（电流），被测电压输人单元施加模拟电压或被测数字输人单元施加数字信号时，校验仪可以通过电子线路或数字电路测量计算得到被测模拟电压或由数字信号解析出的被测电压（电流）相对于参考电压（电流）的误差。
校验仪的测量误差示值一般用百分数（%）或10的负指数次幂（10-"）表示。
5计量性能要求
5.1 准确度等级
校验仪按准确度等级分为0.02级、0.05级 5.2基本误差
在表1的参比条件下，校验仪各量程的基本误差应不超过表2和表3的误差限值范围。
表1 参比条件
环境电磁场干扰强度不大于误差限值的1/10
环境温度 相对湿度 0℃~40℃ ≤80% 50Hz±0.5Hz
电源频率
电源波形畸变系数
M5%
表2电压误差限值
各额定电压百分数下的误差限值/%
准确度等级
10%
50% ±0.02 ±0.05
80%
100%
20%
0.02级 0.05级
2 JJG1196—2023
表3电流误差限值
各额定电流百分数下的误差限值/%
准确度等级
100% ±0.02 ±0.05
110% ±0.02 ±0.05
5% ±0.04 ±0.10
20% ±0.02 ±0.05
0.02级 0.05级
5. 3 监视仪表
用于指示参考电压、电流大小的监视仪表，其准确度等级不低于1级。 5.4分辨力
校验仪的测量示值分辨力应不低于0.001%或10-5 5.5稳定性
校验仪在连续的两次检定中，其误差的变化量应不大于误差限值的2/3。
6通用技术要求 6.1 接地和绝缘性能
校验仪应有接地端子，其金属外壳应与接地端子可靠连接。 校验仪的测量回路与金属外壳之间，电源端口与金属外壳之间的绝缘电阻应不小于
20MQ，工频耐受电压应不小于1.5kV，持续时间为1min。 6.2输人端子和标志
参考电压输人单元端子标志为T-K或U,-O；参考电流输入单元端子标志为T:-K 或I.-O：被测电压输入单元端子标志为T-K或Un-O：被测数字输人单元端子标志为 FT3；时钟同步单元输人/输出端子标志为SYN。未按本规程标志的校验仪，在说明书中应给出仪器输人端子与规定端子标志的对应关系。 6.3极性
校验仪的极性应与端子标志一致。 6.4时钟同步
校验仪应有时钟同步输人、输出端子，支持接收及输出秒脉冲或IRIG-B（DC）码的时钟同步信号，校验仪输出时钟同步信号应满足以下要求：
周期误差应不大于士0.5us；对时误差应不大于士0.3us。
7 计量器具控制
7.1检定条件 7.1.1环境条件
校验仪的检定环境条件应满足以下要求：
环境温度范围为（20士5）℃，相对湿度不大于75%；因外界电磁干扰引起的误差应不大于被检校验仪误差限值的1/10。
3
