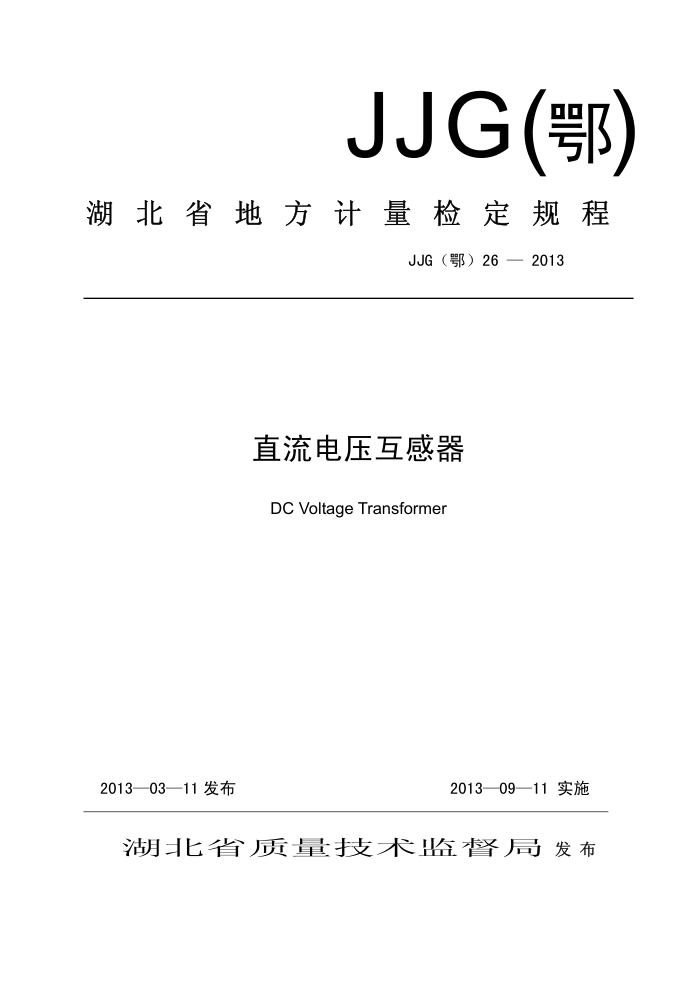

JJG(鄂)
湖北省地方计量检定规程
JJG（鄂）26—2013
直流电压互感器 DC Voltage Transformer
2013—03—11发布
2013—09—11实施
胡北省质量技术蓝督局发布 直流电压互感器检定规程
i 泰东东
G（鄂）26—2013
Verification Regulation for
DC Voltage Transformer
本规范经湖北省质量技术监督局于2013年03月11日批准，并自2013
年09月11日起施行。
归口单位：国家高电压计量站
主要起草单位：国家高电压计量站
武汉市电力职业技术学院
参加起草单位：华中科技大学
湖北省电力试验研究院
湖北省电力公司
本规程委托国家高电压计量站负责解释。 JJG（鄂）262013
本规程主要起草人：
李登云（国家高电压计量站）
李前（国家高电压计量站）
王铁阶（武汉电力职业技术学院）
参加起草人：
肖霞 （华中科技大学) 舒开旗（湖北省电力试验研究院）李鹤（国家高电压计量站）朱清（湖北省电力公司）
2 JJG（鄂）262013
目录
1范围 2引用文件 3概述 4计量性能要求 4. 1 基本误差和准确度等级 4. 2 变差 4. 3 短时稳定性.. 4.4 周期稳定性 5通用技术要求 5. 1 外观 5. 2 绝缘检查 6计量器具控制. 6.1 检定条件， 6. 2 检定项目和检定方法 6.3 检定结果的处理. 6.4 检定周期. 附录A检定原始记录格式附录B检定证书/检定结果通知书内页格式
4
.8
2 JJG（鄂）262013
直流电压互感器检定规程
1范围
本规程适用于直流输电系统换流站、逆变站用直流电压互感器的首次检定、后续检定和使用中检验。
引用文件本规程引用了下列文件： JJG1007—2005 GB/T16927.1—2011 凡是注日期的引用文件，仅注日期的版本适用于该规程；凡是不注日期的引用文件，
2
直流高压分压器检定规程高电压试验技术第1部分：一般定义及试验要求
其最新版本（包括所有的修改单）适用于本规程。 3概述
直流电压互感器用于测量换流站、逆变站的极线和中性线的直流电压。直流电压互感器的通用原理图见图1（图1中并非每一个部件均为必需的）。
PL 一次电压 P2 传感器
一次转换器
二次转换器数字输出
传输系统
二次电源
二次转换器模拟输出
一次电源
图1直流电压互感器通用原理图
4 计量性能要求 4.1基本误差和准确度等级 4.1.1基本误差
直流电压互感器的基本误差表达式见公式（1）。
U, -Uα×100% U. 式中：
(1)
8:
被检直流电压互感器的基本误差：
2
Uo 被检直流电压互感器的一次电压实际值； U一被检直流电压互感器的一次电压测量值。
4.1.2准确度等级
直流电压互感器的准确度等级可分为：0.1，0.2，0.5，1.0，2.0。在50%~120%额定
2 JJG（鄂）262013
电压下，每一个准确度等级对应的充许误差见表1。
对于有多个分压比的直流电压互感器，不同的分压比允许有不同的准确度。
表1准确度等级与允许误差
准确度等级 0.1 0.2 0.5 1. 0 2. 0 允许误差 ±0.1%±0.2%±0.5%±1.0% ±2.0%
4.2变差
直流电压互感器上升到额定电压10分钟后，再迅速下降到50%额定电压，其上升值
和下降值之间的误差变化应不大于与其准确度等级对应误差限值的1/3。试验过程中误差应不超过其准确度等级对应的误差限值。 4.3短时稳定性
直流电压互感器在其技术条件规定的、保证准确度的环境条件内，在额定工作电压下 30分钟内，其误差的变化应不大于与其准确度等级对应的误差限值的1/3。试验过程中误差应不超过其准确度等级对应的误差限值。
如被检直流电压互感器技术条件有预热要求时，应先预热后再按要求进行该项试验
4.4周期稳定性
直流电压互感器误差的周期变化量应不大于其允许误差的1/2。
5 通用技术要求 5.1外观
直流电压互感器外观应完好。铭牌上应明确标明：产品名称、型号、制造厂名和国家、 出厂日期、出厂编号、准确度等级、额定电压等信息。一次电压输入端钮、二次转换器输出端钮应有明显的标志，接地端子上应有明显的接地标识。
5.2绝缘检查
直流电压互感器应能承受5min、1.2倍额定直流电压的耐压试验而无闪络或击穿现象。试验电压下降到工作电压范围内，仍能保持原有准确度。 6计量器具控制
计量器具控制包括首次检定、后续检定和使用中检验
6.1检定条件 6.1.1环境条件
直流电压互感器的环境条件应满足以下要求：
环境气温：0℃~30℃；相对湿度：不大于95%。 一由外界电磁场影响而弓起的误差，应小于被检直流电压互感器允许误差的1/10。 一被检直流电压互感器四周应无其它影响检定结果或影响检定试验安全的物体。 JJG（鄂）262013
6.1.2所使用的计量标准器
标准测量系统的总不确定度应优于被检直流电压互感器允许误差的1/3。对于不同的检定方法，其标准器应分别满足以下要求 6.1.2.1标准直流高压分压器
检定中使用的标准直流高压分压器的准确度等级应不低于表2的规定。
表2标准直流高压分压器的要求
被检直流电压互感
0.1 0.2 0.5 1.0 2.0
器准确度等级标准直流高压分压
器准确度等级 0.02 0.05 0.1 0.2 0.5
6.1.2.2数字电压表
检定中使用的数字电压表应满足以下的要求： 1）数字电压表的准确度应不低于表3的要求 2）数字电压表的输入电阻应不低于所配标准直流高压分压器输出端输出电阻的
10／a%倍（a为所配标准直流高压分压器的准确度等级的数值）。
表3数字电压表的要求
被检直流电压互感器准确度等级数字电压表准确
0.1 0.2 0.5 1.0 2.0
0.2
0.01 0.02 0.05 0.1
度等级
6.1.2.3电子式互感器校验仪
电子式互感器校验仪用于测量直流电压和完成误差计算。由其数据采集卡测量直流电压所引入的测量误差应不大于被检直流电压互感器误差限值的1/10。电子式互感器校验仪完成单次测量的频率为1HZ，即每秒钟完成一次误差测量，每次误差测量采样时间不小于80ms。 6.1.3辅助设备
辅助设备主要是直流高压源，其技术条件应满足以下要求： 1）由直流高压电源稳定性引起的误差应小于被检直流电压互感器允许误差的1/10； 2）直流高压电源的纹波系数应满足表4的规定； 3）检定中使用的直流高压电源的电压调节装置应能保证输出电压由接近零值平稳连
续地调到被检直流电压互感器额定电压的1.2倍。
表4直流高压电压的纹波要求
被检直流电压互感器准确度等级
0.2~1 0.2
2 0.5
0.1 0.1
直流高压电源纹波（%） JJG（鄂）262013
6.2检定项目和检定方法 6.2.1检定项目
直流电压互感器的检定项目按表5中的规定进行
表5检定项目一览表首次检定
检定项目外观绝缘检查基本误差变差短时稳定性周期稳定性
后续检定
使用中检验
+ + + + x
+ + + + - +
+ 1 +
-
-
注：符号“+”表示需要检定，符号“_”表示不需检定。 6.2.2检定方法
被检直流电压互感器应在6.1.1的环境条件下存放不少于24小时。 6.2.2.1外观检查
对新生产的直流电压互感器，应符合本规程5.1规定的要求。对使用中和修理后的直流电压互感器，允许有不影响计量性能和安全性能的外观缺陷。 6.2.2.2绝缘检查试验
绝缘检查试验在直流电压互感器整体上进行，环境条件和试验方法按照GB/T16927.1 的规定，结果应符合本规程5.2的要求。 6.2.2.3基本误差检定
基本误差的检定采用电压比法。 检定直流电压互感器的检定点为被检直流电压互感器额定电压的50%，80%，100%，
120%共4个点。如果被检直流电压互感器的技术条件还规定了其它工作电压范围，则还应增加相应的检定点。检定多分压比的直流电压互感器时，可根据用户的实际工作需要和要求，只检定某一个分压比，或检定几个分压比，但在检定证书中应明确标明所检定的分压比。被检互感器有预热要求的，应先进行预热。
1）电压比法直流电压互感器电压比法的线路原理如图2所示。
