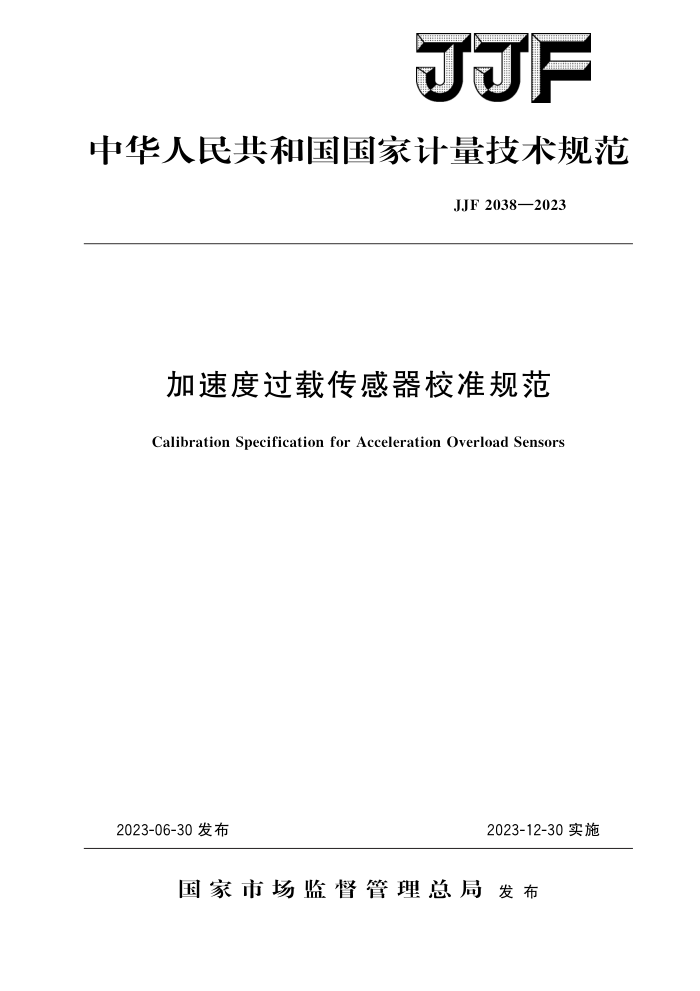

JJF
中华人民共和国国家计量技术规范
JJF2038—2023
加速度过载传感器校准规范
Calibration Specification for Acceleration Overload Sensors
2023-06-30发布
2023-12-30实施
国家市场监督管理总局发布 JJF2038—2023
加速度过载传感器校准规范 Calibration Specification for Acceleration
JJF 2038—2023
Overload Sensors
归口单位：全国惯性技术计量技术委员会主要起草单位：中国航空工业集团公司北京长城计量测试技术研究所
浙江大学德清先进技术与产业研究院
浙江引领信息科技有限公司
北京晨晶电子有限公司
参加起草单位：中国空空导弹研究院
北京三驰惯性科技股份有限公司
本规范委托全国惯性技术计量技术委员会负责解释 JJF2038—2023
本规范主要起草人：
董雪明（中国航空工业集团公司北京长城计量测试技术研
究所）
车双良（浙江大学德清先进技术与产业研究院）黄腾超（浙江引领信息科技有限公司）汤一 (北京晨晶电子有限公司)
参加起草人：
张彩妮（浙江领信息科技有限公司）
何海洋（中国空空导弹研究院）
潘锐锋（北京三驰惯性科技股份有限公司） JJF2038—2023
目
录
引言
(Ⅱ) (1) (1) (1) (1) (1 ) (2) (2) (2) (2) (2) (3) (3) (3) (8) (9) (10) (11)
范围· 2 引用文件 3术语 4 概述. 4.1分类.. 4.2用途·· 5计量特性· 6 校准条件。 6.1校准环境条件 6.2校准用设备· 7 校准项目和校准方法 7. 1 校准项目. 7.2校准方法 8校准结果表达· 9 复校时间间隔附录A校准证书内页格式附录B加速度过载传感器测量不确定度评定示例
1 JJF2038—2023
引言
JJF1001一2011《通用计量术语及定义》、JJF1071一2010《国家计量校准规范编写规则》、JJF1059.1一2012《测量不确定度评定与表示》共同构成制定本规范的基础性系列规范。
加速度过载传感器广泛应用于国民经济各领域，国内尚没有相应的技术法规，结合加速度过载传感器特性校准的实际情况，参照JJF1116一2004《线加速度计的精密离心机校准规范》编写本规范
本规范为首次发布
Ⅱ JJF2038—2023
加速度过载传感器校准规范
1范围
本规范规定了加速度过载传感器［频率范围为（0～100）Hz]校准项目和校准方法，适用于在给定加速度变化率小于100m/s3情况下的加速度过载传感器校准。
2引用文件
本规范用了下列文件： JJF1116一2004线加速度计的精密离心机校准规范 JJF1675一2017惯性技术计量术语及定义凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3术语
JJF1675一2017确立的以及下列术语、定义和符号适用于本规范。 3.1加速度过载传感器accelerationoverloadsensor
一种能够测量或承受一定范围内加速度的仪表。 3.2通断类加速度过载传感器accelerationoverloadswitch
在一定的加速度作用下会闭合或者断开的一种加速度过载传感器。又称加速度过载开关。 3.3横向灵敏度比transversesensitivityratio
加速度过载传感器横向灵敏度与灵敏轴方向的灵敏度的首分比。它表征加速度过载
传感器的质量优劣。 3.4工作阅值workingthreshold
通断类加速度过载传感器从一种状态变成另一种状态（即从闭合变成断开或者从断开变成闭合）所需的最小加速度。又称工作值。
注：当给定的加速度大于等于该最小加速度时，通断类加速度过载传感器都会发生状态改变。
4概述 4.1分类
加速度过载传感器按照其原理不同可以分为两类：一类是通断类加速度过载传感器，当给其施加一定的加速度时，该加速度过载传感器会闭合（原状态是断开）或者断开（原状态是闭合）；另一类是在全测量范围范围内有连续的电流或者电压等信号输出，通过数据采集器对该过载传感器的输出信号进行采集和处理，可以拟合得到其标度因数（也称灵敏度）、非线性度、二阶非线性系数等参数，为方便描述，这里称为非通断类加速度过载传感器。
非通断类加速度过载传感器又可以分为应变式、压阻式、变电容式和伺服加速度计
1 JJF2038—2023
等类型。 4.2用途
加速度过载传感器主要用于记录运动载体可承受的过载加速度，也用于一些触发类控制和低精度惯性控制。
计量特性按照通断类和非通断类两种类型，加速度过载传感器的主要计量特性有所不同，如
5
表1所示。
表1加速度过载传感器的主要计量特性
序号
计量特性
备注
测量范围标度因数零偏非线性度二阶非线性系数横向灵敏度比工作阈值工作阈值分辨力工作阈值重复性导通电阻绝缘电阻
2 3 4 5 6 7 8 9 10 11
适用于非通断类加速度过
载传感器
适用于通断类加速度过
载传感器
6
校准条件 6.1 校准环境条件
1）环境温度：（23士5）℃； 2）相对湿度：20%~85%； 3）周围无强电磁场，无强震源，无腐蚀性气体。
6.2校准用设备
校准用设备及其技术指标如表2所示
表2校准用设备及推荐技术指标
序号
校准用设备
技术指标
用途测量范围非线性度
精密离心机
0.1级
1
二阶非线性系数横向灵敏度比
2 JJF2038—2023
表2（续）
技术指标
序号
用途工作阅值
校准用设备
0.1级
精密离心机
工作阈值分辨力工作阈值重复性
1
零偏标度因数横向灵敏度比
加速度计重力场法校准装置
5等频率：20Hz～2kHz 峰值加速度：500m·s-2 测量范围：0.1mQ~600mQ
2
3 振动台
导通电阻测试仪
导通电阻
4
0.2级
测量范围：0.010MQ～500.000MQ
5 绝缘电阻测试仪
绝缘电阻
测量误差：土5%
7 校准项目和校准方法 7. 1 校准项目
校准项目见表3。
表3校准项目一览表项目名称
序号 1 2 3 M 5 6 7 8 9 10 11
校准方法 7. 2.1.1 7.2.1.2 7.2.1.3 7.2.1.5 7.2.1. 4 7.2.1.6 7.2.2.1 7.2.2.2 7.2.2.3 7.2.2.4 7.2.2.5
测量范围非线性度
二阶非线性系数
非通断类加速度过载传感器
零偏标度因数横向灵敏度比工作阈值工作阈值分辨力工作阈值重复性
通断类加速度过载传感器
导通电阻绝缘电阻
7. 2 校准方法 7.2.1 非通断类加速度过载传感器 7.2.1.1 测量范围
3
