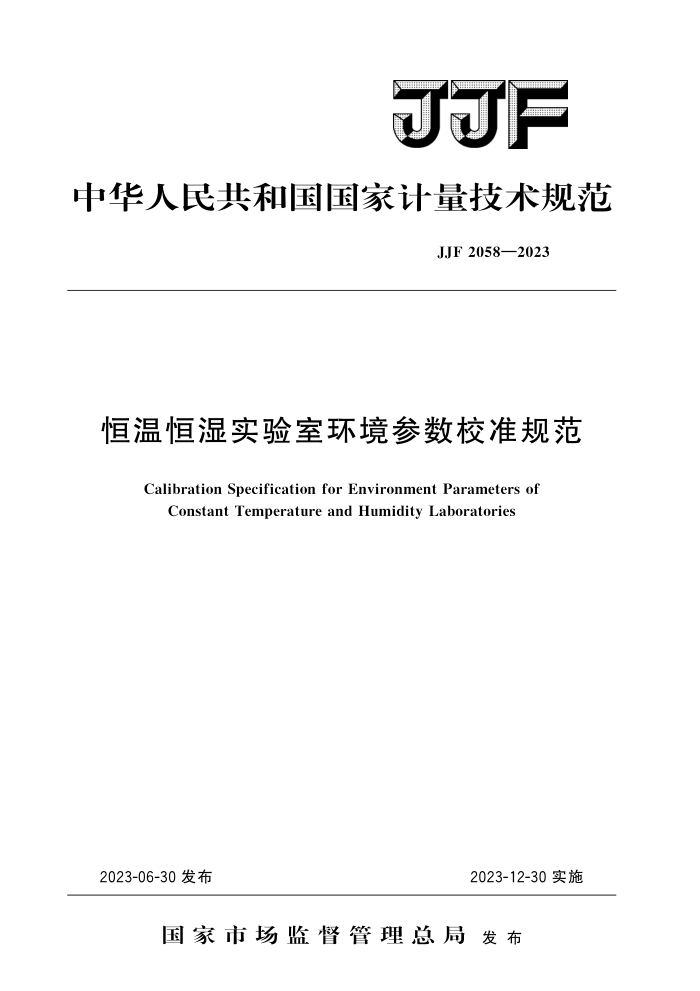

中华人民共和国国家计量技术规范
JJF2058—2023
恒温恒湿实验室环境参数校准规范
Calibration Specification for Environment Parameters of
Constant Temperature and Humidity Laboratories
2023-06-30发布
2023-12-30实施
国家市场监督管理总局发布 JJF2058—2023
恒温恒湿实验室环境参数校准规范
Calibration Specification for Environment
JJF2058—2023
Parameters of Constant Temperature
and Humidity Laboratories
归口单位：全国温度计量技术委员会主要起草单位：浙江省计量科学研究院
浙江省方正校准有限公司安徽省计量科学研究院
参加起草单位：中国计量科学研究院
泰安磐然测控科技有限公司南京拓展科技有限公司恒泰联盈（天津）科技有限公司
本规范委托全国温度计量技术委员会负责解释 JJF2058—2023
本规范主要起草人：
崔超（浙江省计量科学研究院）熊玉亭（浙江省方正校准有限公司）贺晓辉（安徽省计量科学研究院）
参加起草人：
金志军（中国计量科学研究院）徐震震（泰安磐然测控科技有限公司) 黄森 (南京拓展科技有限公司) 纪彤［恒泰联盈 （天津）科技有限公司 JJF2058—2023
目
录
引言
(Ⅱ) ( 1) (1) (1 ) (3) (3) (3) (3) (3) (3) (4) (4) (4) (6) (6) (6) (7) (7) (8) (11) (11) (12) (15) (16) (19) (21)
范围· 2引用文件· 3术语 4 概述.. 5 计量特性 6校准条件.. 6.1环境条件.. 6.2 校准状态 6.3测量标准及其他设备 7 校准项目和校准方法. 7. 1 校准项目： 7. 2 温度、湿度的校准 7. 3 照度的测量 7. 4 风速的测量 7. 5 噪声的测量 7. 6 静压差的测量· 7. 7 空气洁净度等级的测量 7.8 数据处理. 8 校准结果表达· 9 复校时间间隔· 附录A 恒温恒湿实验室环境参数校准记录参考格式附录 B 恒温恒湿实验室环境参数校准证书内页参考格式附录 C 恒温恒湿实验室温度、湿度测量点布设位置示例附录 D 30min和24h温度、湿度稳定性计算方法附录E 恒温恒湿实验室温度、湿度偏差校准结果不确定度评定示例
1
· JJF2058—2023
引言
JJF1001一2011《通用计量术语及定义》、JJF1071一2010《国家计量校准规范编写规则》、JJF1059.1一2012《测量不确定度评定与表示》共同构成制定本规范的基础性系列规范。
本规范为首次发布
= JJF2058—2023
恒温恒湿实验室环境参数校准规范
1范围
本规范适用于温度（1530）℃、相对湿度（30～80）%的恒温恒湿实验室的温度、 湿度、照度、风速、噪声、静压差和空气洁净度等级等环境参数的校准。
2引用文件
本规范引用了下列文件： JJF1101一2019环境试验设备温度、湿度参数校准规范 GB/T5700—2008照明测量方法 GB/T25915.1一2010洁净室及相关受控环境第1部分：空气洁净度等级 GB50073—2013洁净厂房设计规范 GB50243一2016通风与空调工程施工质量验收规范 GB50591—2010 洁净室验收及施工规范 GB51110—2015 洁净厂房施工及质量验收规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语
JJF1001一2011和上述引用文件界定的以及以下术语和定义适用于本规范。
3.1恒温恒湿实验室constanttemperatureandhumiditylaboratory
提供一种或一种以上环境参数，包括但不限于恒定温度、恒定湿度以及其他环境参数的实验室。
［来源：JJF1101一2019，3.1，有修改
3.2工作空间working space
实验室设计的，能将规定的温度、湿度或其他参数保持在规定偏差范围内的空间。 「来源：JJF1101一2019，3.2，有修改
3.3稳定状态steadystateof laboratory
实验室工作空间内任意点的温度、湿度或其他参数变化量达到实验室本身性能指标要求时的状态。
［来源：JJF1101一2019，3.3，有修改 3.4温度偏差temperaturedeviation
实验室稳定状态下，工作空间各测量点在规定时间内实测最高温度和最低温度与设
定温度的上下偏差。
注：温度偏差包含温度上偏差和温度下偏差。
1 JJF2058—2023
［来源：JJF1101一2019，3.4，有修改 3.5湿度偏差relativehumiditydeviation
实验室稳定状态下，工作空间各测量点在规定时间内实测最高湿度和最低湿度与设定湿度的上下偏差。
注：湿度偏差包含湿度上偏差和湿度下偏差。 「来源：JJF1101—2019，3.5，有修改
3.6温度均匀度temperatureuniformity
实验室稳定状态下，工作空间在某一瞬时任意两测量点温度之间的最大差值。 ［来源：JJF1101—2019，3.8，有修改
3.7湿度均匀度relativehumidityuniformity
实验室稳定状态下，工作空间在某一瞬时任意两测量点湿度之间的最大差值。 「来源：JJF1101一—2019，3.9，有修改
3.8温度波动度temperaturefluctuation
实验室稳定状态下，在规定的时间间隔内，工作空间内所有测量点温度随时间变化量的最大值。
［来源：JJF1101—2019，3.6，有修改 3.9湿度波动度humidityfluctuation
实验室稳定状态下，在规定的时间间隔内，工作空间内所有测量点湿度随时间变化量的最大值。
［来源：JJF1101—2019，3.7，有修改 3.10空态as-built
实验室的设施已建成，其服务动力共用设施区接通并运行，但无实验设备、材料及人员的状态。
「来源：GB50073一2013，2.0.25，有修改 3.11静态at-rest
实验室的设施已建成，实验设备已经安装完毕，并按实验室建造合同约定的状态运行，但无实验人员的状态。
来源：GB50073—2013，2.0.26，有修改 3.12动态operational
实验室的设施以规定的方式运行，有规定的人员在场，并在商定的状态下进行工作的实验室状态。
［来源：GB50073—2013，2.0.27，有修改 3.13空气洁净度等级classificationofaircleanliness
以ISON级表示的、实验室内按空气悬浮粒子浓度划分的洁净度水平（或规定、 确定该水平的过程）。空气洁净度等级代表关注粒径粒子的最大允许浓度（表示为每立方米空气中的粒子个数）。
注：1ISON级的范围限于ISO1级～ISO9级。
2关注粒径限于（0.1~5.0）μm范围。
2 JJF2058—2023
3不同行业中的空气洁净度等级可对应ISO1级～ISO9级。 [来源：GB/T25915.1一2010，2.1.4，有修改
4概述
恒温恒湿实验室（以下简称实验室）是提供恒定温度、恒定湿度等一种或多种环境参数条件，并且其提供的环境参数条件能够满足实验要求的工作场所。根据提供环境参数条件类别的不同，实验室可以分为恒温实验室和恒温恒湿实验室。
实验室的主要作用是提供所需求的实验条件，以满足检测、科研工作或各种类型实验的需要。空调系统是实验室的重要部分，其主要由空调冷热源机组、未端空气处理机组、空调送/回风系统、新风系统等部分组成。
5计量特性
实验室环境参数的计量特性主要包含温度偏差、湿度偏差、温度均匀度、湿度均匀度、温度波动度、湿度波动度、照度、风速、噪声、静压差和空气洁净度等级。
6校准条件 6.1环境条件
温度：（15～35）℃；相对湿度：不大于85%。 实际工作中，环境条件还应满足测量标准器正常工作的要求。
6.2校准状态
一般在空态条件下校准，也可根据使用方的使用需求在静态或动态条件下进行校准。 6.3测量标准及其他设备 6.3.1温度测量标准
温度测量标准一般采用多通道温度测量装置或具有多点温度测量功能的设备，其技术要求为：
a）测量范围：应覆盖实验室温度控制的范围； b）分辨力：不应低于0.1℃（当实验室允许温度偏差不低于士0.5℃时，分辨力
不应低于0.01℃）；
c）扩展不确定度（k=2）：不应超过实验室允许温度偏差绝对值的1/3； d）具有24h连续测量和记录能力，各通道应采用同种型号规格的温度传感器
6.3.2湿度测量标准
湿度测量标准一般采用多通道湿度测量装置或具有多点湿度测量功能的设备，其技术要求为：
a）测量范围：应覆盖实验室湿度控制的范围； b）分辨力：不应低于相对湿度0.1%； c）扩展不确定度（k三2）：不应超过实验室充许湿度偏差绝对值的1/2：
3
