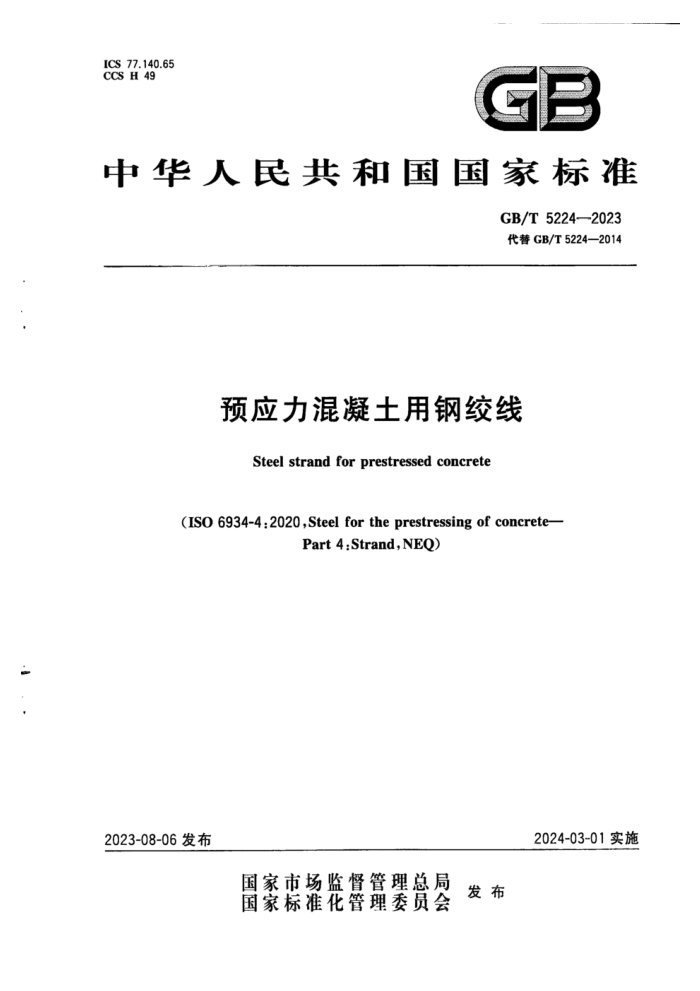

ICS 77.140.65 CCS H 49
GB
中华人民共和国国家标准
GB/T5224—2023 代替GB/T5224—2014
预应力混凝土用钢绞线
Steelstrandforprestressedconcrete
(ISO6934-4:2020,Steel for theprestressingof concrete-
Part 4.Strand,NEO)
2024-03-01实施
2023-08-06发布
国家市场监督管理总局
国家标准化管理委员会 发布 CB/T 5224--2023
目 次
i
巅育 1 鑫阁龙凝佳到用文件墨水谐粮家文美分装、传發满
4.1.分类与代号 4岛记订赏商窖 S 尽中，横糖面蒸旗质盆蔬光外馆蒸 T 找术乐家 T.1 翻遥翼 太学连 2. 潮国康量是 新教换的料性营健务性能，储料拉神祛能利虚力康做生能诚骏在路 #.1 贵医發验
Pse
11
*美
12
2 02
美！1×7销种期教活随中心锅生真加大比的激量计算张 拉神式滋 8.5 # 8.5 嵌漆公体置处谢美的测基计算 &? 皮力微经信试验 38 宠劳试藏 3.0 简科检饰就验东1折#常健实会家,11数值
13
42
13 13
4
6
4
14
OF
3.1 核医分境变发稳酸 9号禁征值检验包象，#惠发放量证明楼： 1o,1 盛楼
15 15 1$ 16 16 GB/T 5224--2023
10.2 标志 10.3 质量证明书附录A（规范性） 特征值检验规则 A.1 试验组批 A.2 每批取样和检验数量 A.3试验结果的评定
16 16 17 17
17
.....
....+
17
参考文献
...19 /T 5224--2083
歡育
本件套愿医工一标雅化导前1茶标拍家#特#锁#草建的低店鑫军
本文件代0HT824-2014减座方餐土用销线2邮8/6224-2014##：除物调蓝新的您破动外，票检本家化加下，
一联加了熟您颜饮然消冠发（思3.* 格1X红构销教的屋中差求更装盒意修装爱家%14年的）维了1红#绒装的格同财特闲我钱单民意医冰夏政为生进教要水具 85，2414年级# 了1拍的光资家风）燃了对乐整感钢我精向前狐庭（见7.1.4：了1文21X1火18给##的##1.601#的T33）刷#下1X21X，1X#锁##1#下#度级制#14年71.788 #17辆物刻线17##成级别.1#摄别（#14单版的 1.2.S3s 机了1X7A10MPa爱餐的费m摄格CT.2 #机T1X信#烟费M2M版制T.8 T1X1格效楼1190MF南1810MP#度#期X8014年就的T.24） 1X1成##学领# 换加了1减18端物销热10P双就期见7% 了性换的补？.35）滋1义1链构满镜爆的群核通的直轻意然是我2，3 最加了文？谢物流城中心健直加文院的额量计算有法览动一塔加了旋称试验的短用孩家风13 搭急了传长的创量育送（5）想了餐求公装建量验的测最计算方然（见88）增#喜10格验的相费喜夏8.7.）加了用于银维的微物的整童来（，品）滋加了1MF10MPMP我盗换美的感力满快社能求10 聚放广机越随中每款单微我的最餐求见，1，2014年的917 更了发定的92.414的5.1.4 本文学15020力经上用制成草一生#为事学性请生意本充件的菜您内你可赚沙发专利。不文件的发布就格不承祖识妞会制的责任。 本文庭中国领烫业协会提出本文路会国购标#化术#质会CTC1特口，优世夏电经，天博新天中兴达销美公百，中指意家品践食馨公武，工商新华老质机
科建险有限公团，宜化新然集国老媒爱证会商，江明播尔健警随器有驿公司，北高教科售销靠诚楼术展备有服公风，天律龙预应力材料照份有服公改，神筑经凝机战股份有限公司，翻南保金属材
前 GB/T 5224—2023
料科技有限公司、威海银兴预应力线材有限公司、安徽通利预应力科技有限公司、中国铁道科学研究院集团有限公司铁道建筑研究所、中交（北京）交通产品认证中心有限公司、天津市春鹏预应力钢绞线有限公司、辛集市澳森钢铁集团有限公司、贵州钢绳股份有限公司、江苏帅龙集团有限公司、天津市宇恒预应力钢绞线制造有限公司、天津市瑞通预应力钢绞线有限公司、中研兆科（北京）技术有限公司、天津达陆钢绞线有限公司、天津腾海科技发展有限公司、天津隆恒预应力钢绞线有限公司、天津德嘉预应力钢绞线有限公司、重庆市春鹏预应力钢绞线有限公司、青岛瑞松钢缆有限公司、中冶检测认证有限公司、冶金工业信息标准研究院。
本文件主要起草人：潘捷、李宝军、张莹、任翠英、王莉、冷明鉴、李晓滨、廖劲锋、贾建平、薛文虎、 赵海凤、谢志安、目云友、张诚兵、郝奇、杨桂瑜、苏永华、李井彪、毛爱菊、苏晓峰、张青、杨帅、李英、 李斌"、吴转琴、张风华、董克海、张月生、边壮志、王敏太、王玲君、刘冬、何玉明、耿兴广、王海宾、陶建春、 闫崇健、蒋业东、李斌”、吕豫衡、李勇、华晓江、边壮伟、吴丽、梁叶、杨广昊、刘立军、林萌、陈延菘、苏顿瑶、 王勇。
本文件于1985年首次发布，1995年第一次修订，2003年第二次修订，2014年第三次修订，本次为第四次修订。
1）本斌：天津市瑞通预应力钢绞线有限公司。 2）李斌：湖南湘钢金属材料科技有限公司。 a GB/T5224—2023
预应力混凝土用钢绞线
范围
1
本文件规定了预应力混凝土用钢绞线的分类、代号及标记、订货内容、尺寸、横截面形状、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书。
本文件适用于由冷拉光圆钢丝、刻痕钢丝及螺旋肋钢丝捻制的用于预应力混凝土结构的钢绞线（以下简称“钢绞线”)。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文
件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5223 ：预应力混凝土用钢丝 GB/T21839预应力混凝土用钢材试验方法 YB/T081 冶金技术标准的数值修约与检测数值的判定
3 术语和定义
下列术语和定义适用于本文件。
3.1
标准型钢绞线 standard strand 由冷拉光圆钢丝抢制成的钢绞线。
3.2
刻痕钢绞线 indented strand 由含有刻痕钢丝捻制成的钢绞线。
3.3
螺旋肋钢绞线 helical rib strand 由含有螺旋肋钢丝捻制成的钢绞线。
3.4
模拔型钢绞线 compact strand 抢制后再经冷拔成的钢绞线。
3.5
公称直径 nominaldiameter 钢绞线外接圆直径的名义尺寸。
3.6
稳定化处理 stabilizing treatment 为减少应用时的应力松弛，钢绞线在一定张力下进行的短时热处理。
1 GB/T5224—2023
4分类、代号及标记
4.1分类与代号
钢绞线通用结构分为以下9类，结构代号为： a) 用两根冷拉光圆钢丝抢制成的标准型钢绞线 b) 用三根冷拉光圆钢丝抢制成的标准型钢绞线 c) 用三根含有刻痕钢丝捻制成的刻痕钢绞线 d) 用七根冷拉光圆钢丝抢制成的标准型钢绞线 e) 用六根含有刻痕钢丝和-一根冷拉光圆中心钢丝拎制成的刻痕钢绞线 f) 用六根含有螺旋肋钢丝和一根冷拉光圆中心钢丝抢制成的螺旋肋钢绞线 1X7H
1X2 1X3 1X3I 1X7 1X71
(1X7)C 1×19S 1X19W
g) 用七根冷拉光圆钢丝制后再经冷拔成的模拔型钢绞线 h) 用十九根冷拉光圈钢丝抢制成的1十9十9西鲁式钢绞线 i) 用十九根冷拉光圆钢丝抢制成的1十6十6/6瓦林吞式钢绞线
4.2 标记
按本文件交货的产品标记应包含下列内容： a) 预应力钢绞线； b) 结构代号； c) 公称直径； d）强度级别； e) 本文件编号。 示例1：公称直径为15.20mm，抗拉强度为1860MPa的用七根冷拉光圆钢丝抢制成的标准型钢绞线标记为：预应力钢绞线1×7-15.20-1860-GB/T5224-2023 示例2：公称直径为8.70mm，抗拉强度为1860MPa的用三根含有刻痕钢丝制成的刻痕钢绞线标记为：预应力钢绞线1×31-8.70-1860-GB/T5224-—2023 示例3：公称直径为21.60mm，抗拉强度为1770MPa的用六根含有累旋肋钢丝和一根冷拉光圆中心钢丝抢制成的螺旋肋钢绞线标记为：预应力钢绞线1XYH-21.60-1770-GB/T5224—2023 示例4：公称直径为12,70mm，杭拉强度为1860MPa的用七根冷拉光圈钢丝抢制后再经冷拔成的模拔型钢绞线标记为：预应力钢绞线(1X7)C-12.70-1860-GB/T5224—2023 示例5：公称直径为21.8mm，抗拉强度为1860MPa的用十九根冷拉光圆钢丝抢制成的西鲁式钢绞线标记为：预应力钢绞线1×19S-21.8-1860-GB/T5224-—2023
5订货内容
订货内容包括但不限于以下内容： a) 本文件编号； b) 产品名称； c) 强度级别； d) 结构代号； e) 钢绞线尺寸、长度（或卷径)及重量（或数量、或卷重）； f) 用途。 2
