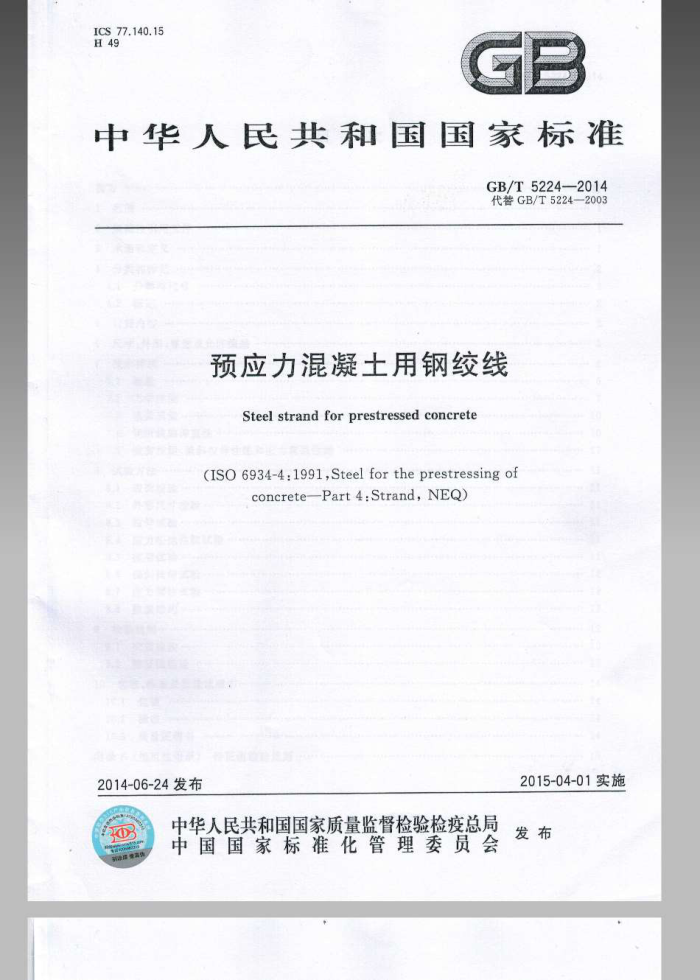

ICS77.140.15 H49
C
中华人民共和国国家标准
GB/T52242014 代替GB/T5224—2003
预应力混凝土用钢绞线
Steel strandfor prestressed concrete
(1SO6934-4:1991,Steelfortheprestressingof
concretePart 4:Strand, NEQ)
2015-04-01实施
2014-06-24发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
O GB/T5224—2014
目 次
前言 1 范围 2规范性引用文件 3术语和定义 4分类和标记
4.1分类与代号 4.2标记订货内容
5
6尺寸、外形、重量及允许偏差 7技术要求 7.1制造 7.2力学性能 7.3表面质量 7.4钢绞线的伸直性 7.5- 疲劳性能、偏斜拉伸性能和应力腐蚀性能
试验方法 8.1表面检验 8.2外形尺寸检验 8.3 拉伸试验 8.4 应力松弛性能试验 8.5 疲劳试验… 8.6 偏斜拉伸试验
2
8.7 应力腐蚀试验 8.8 数值修约 9检验规则 9.1，交货检验 9.2特征值检验 10包装、标志及质量证明书 10.1包装 10.2标志 10.3 质量证明书附录A（规范性附录） 特征值检验规则 GB/T5224—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T5224—2003《预应力混凝土用钢绞线》，与GB/T5224—2003相比主要技术内容
变化如下：
增加了19丝钢绞线类别、规格、强度级别；增加了7丝钢绞线的规格；规定了最大力的最大值，取消供方每一交货批钢绞线的实际强度不能高于其抗拉强度级别 200MPa; 将松驰试验初始力由特征最大力百分比改为实际最大力百分比，增加如无特殊要求只进行初始力为70%实际最大力F的松弛试验，取消原初始力为60%最大力的要求； -0.2%屈服力F2值由不小于整根钢绞线公称最大力F的90%改为应在整根钢绞线实际最大力F的88%~95%范周内；增大了部分规格钢绞线的盘径，增加重量偏差要求；增加了特征值检验和交货检验型式试验要求；增加了钢绞线特征值附录。
本标准使用重新起草法参考ISO6934-4：1991《预应力混凝土用钢第4部分：钢绞线》编制，与 ISO6934第4部分的一致性程度为非等效，主要差异如下：
增加了强度级别，调整了规格：增加了刻痕钢绞线品种；调整了届强比范围；规定了最大力的最大值；增加了附录A。
本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183）归口本标准起草单位：冶金工业信息标准研究院、中冶建筑研究总院有限公司、天津冶金集团中兴盛达
钢业有限公司、天津市银龙预应力材料股份有限公司、辽宁通达建材实业有限公司、张家港新华预应力钢绞线有限公司（江西新华合资公司）江苏帅龙集团有限公司、天津冶金钢线钢缆集团有限公司、柳州欧维姆机械股份有限公司、日照钢铁控股集团有限公司、山西黄河水利工程咨询有限公司。
本标准主要起草人：王玲君、张莹、江涛、李晓滨、毛爱菊、王文喜、葡秀艳、余景歧、阁崇健、谢志安、 尹一、杨桂瑜、蒋卫东、杨伟、施忠、王雅志、王国良、黄颖、王福良、严进宝、高锦平、任翠英。
本标准所代替标准的历次版本发布情况为：
GB/T5224—1985,GB/T5224—1995.GB/T5224—2003。 GB/T5224-2014
预应力混凝土用钢绞线
1-范围
本标准规定了预应力混凝土用钢绞线的术语和定义、分类和标记、订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书。
本标准适用于由冷拉光圆钢丝及刻痕钢丝抢制的用于预应力混凝土结构的钢绞线（以下简称钢绞线)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件，
GB/T5223预应力混凝土用钢丝 GB/T21839预应力混凝土用钢材试验方法 GB/T24238预应力钢丝及钢绞线用热轧盘条 GB/T24242.2制丝用非合金钢盘条第2部分：一般用途盘条 GB/T24242.4制丝用非合金钢盘条第4部分：特殊用途盘条 YB/T081冶金技术标准的数值修约与检测数值的判定原则
3术语和定义
下列术语和定义适用于本文件。
3.1
标准型钢绞线 standard strand 由冷拉光圆钢丝抢制成的钢绞线。
3.2
刻痕钢绞线indented strand 由刻痕钢丝抢制成的钢绞线。
3.3
模拔型钢绞线 compactstrand 抢制后再经冷拔成的钢绞线。
3.4
公称直径nominaldiameter 钢绞线外接圆直径的名义尺寸。
3.5
稳定化处理stabilizingtreatment 为减少应用时的应力松弛，钢绞线在一定张力下进行的短时热处理。 GB/T5224—2014
4分类和标记
4.1 分类与代号
钢绞线按结构分为以下8类，结构代号为： a) 用两根钢丝抢制的钢绞线 b用三根钢丝抢制的钢绞线
1×2 1X3 1X31 1×7 1X71 X7)C 1x19s 1x19W
用三根刻痕钢丝抢制的钢绞线
c)
d) 用七根钢丝抢制的标准型钢绞线 e) 用六根刻痕钢丝和一根光圆中心钢丝抢制的钢纹线 f) 用七根钢丝抢制文经模拔的钢绞线
用十九根钢丝拾制的19+9西鲁式钢绞线 h) 用十九根钢丝 含制的1+6+6/6瓦林吞式钢绞线
g)
4.2标记 4.2.1 标记内容
按本标准交货的产品标记应包含下列内容： a) 预应力钢纹线
结构代
b) c
公称直出 d)强度级年标准编P
e) 4.2.2标记示例
S
示例1：公称直径 10mm，抗拉强度为860MPa的七根钢丝含制的标准型钢绞线标记为：预应力钢绞线1×G-1860-GB/T5224—2014 示例2：公称直径为87m，抗拉操度为720MP的 根刻痕钢丝抢制的钢绞线标记为：预应力钢绞线1×31-8760-GB/5224-2014 示例3：公称直径为12.0m抗拉强度为1860MPa的七根钢丝抢制又经模拔的钢较线标记为：预应力钢绞线（1×7)C-12.70-1860-B/T5224—2014 示例4:公称直径为21.8mm抗量强度为1.860MPa的十九根钢丝稳制的西鲁式钢绞线标记为：预应力钢绞线1X19S-21.80-1860-CB/T5224-201
5订货内客
按本标准订货的合同应包含以下主要内容： a）本标准编号； b）产品名称； c）强度级别； d）结构代号： e）钢绞线尺寸、长度（或盘径）及重量（或数量、或盘重）； f）用途； g）其他要求。 2 etutu. c
GB/T52242014
6尺寸、外形、重量及允许偏差
6.11×2结构钢绞线的尺寸及允许偏差应符合表1的规定，钢绞线每米理论重量见表1，外形见图1
图11×2结构钢绞线外形示意图
表11×2结构钢绞线尺寸及允许偏差、公称横截面积、每米理论重量
公称直径
钢绞线直径 钢绞线公称横 每米理论重量/ 允许偏差/mm 截面积S./mm (g/m)
钢绞线结构
钢绞线直径 D./mm
钢丝直径 d/mm 2.50 2.90 4.00 5.00 6.00
77.1 104 197 309 444
5.00 5.80 8.00 10.00 12.00
9.82 13.2 25.1 39.3 56.5
+0.15 0.05
1×2
+0.25 0.10
6.21×3结构钢绞线尺寸及允许偏差应符合表2的规定，每米理论重量见表2，外形见图2
图21×3结构钢绞线外形示意图 GB/T52242014
表2 21×3结构钢绞线尺寸及允许偏差、公称横截面积、每米理论重量公称直径
钢绞线测量尺寸 测量尺寸A 钢绞线公称
钢绞线
允许偏差/ 横截面积S./ 每米理论重量/
结构 钢绞线直径 钢丝直径d/ A/
(g/m)
D./mm 6.20 6.50 8.60 8.74 10.80 12.90 8.70
mm
mm
mm 2.90 3.00 4.00 4.05 5.00 6.00 4.04
mm?
5,41 5.60 7.46 7.56 9.33 11.20 7.54
19.8 21.2 37.7 38.6 58.9 84.8 38.5
155 166 296 303 462 666 302
+0.15 -0.05
1X3
+0.20 -0.10
1X31
6.31×7结构钢绞线尺寸及允许偏差应符合表3的规定，当用于煤矿时，需标识说明，其直径允许偏差为：一0.20mm~+0.60mm，每米理论重量见表3，外形见图3
图31×7结构钢绞线外形示意图 letutu. cor
GB/T5224-2014
表31×7结构钢绞线的尺寸及允许偏差、公称横截面积、每米理论重量
中心钢丝直径d 加大范围/%
钢绞线公称横裁面积S./
公称直径D. 直径允许偏差/
每米理论重量/
钢绞线结构
(g/m)
mm 9.50 (9.53) 11.10 (11.11) 12.70 15.20 (15.24) 15.70 17.80 (17.78) 18.90 21.60 12.70 15.20 (15.24) 12.70 15.20 (15.24) 18.00
mm
M
mm* 54.8
430
+0.30 0.15
74.2 98.7 140 150 191 (189.7) 220 285 98.7 140 112 165 223
582 775 1101 1178 1500
1X7
+0.40 0.15
2.5
1.727 2237 775 1101 890
+0.40 0.15
1X71
+0.40 -0.15
1295
(1XDC
1750
注：可按括号内规格供货。
6.41×19结构钢绞线尺寸及允许偏差应符合表4的规定。每米理论重量见表4，外形见图4、图5
表41×19结构钢绞线的尺寸及允许偏差、公称横截面积、每米理论重量
公称直径 D./mm 17.8 19.3 20.3 21.8 28.6 28.6
直径允许偏差/ 钢绞线公称横裁面积 每米理论重量/
钢绞线结构
S/mm 208 244 271 313 532 532
(g/m) 1652 1931 2149 2482 4229 4229
mm
1X19S (1+9+9)
+0.40 -0.15
1X19W (1+6+6/6) 注：1×19钢绞线的公称直径为钢绞线的外接圆的直径。
