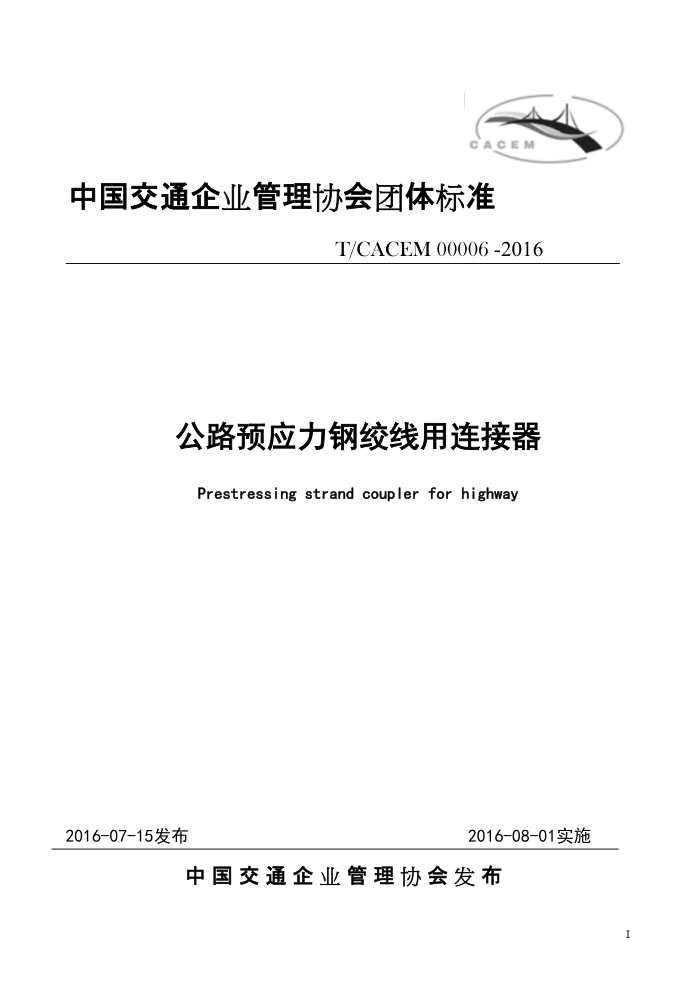

CACEM
中国交通企业管理协会团体标准
T/CACEM 00006 -2016
公路预应力钢绞线用连接器
Prestressing strand coupler for highway
2016-07-15发布
2016-08-01实施
中国交通企业管理协会发布 XX Xxx-20XX
目
次
前言
Ⅱ
1 范围
2 规范性引用文件
术语、定义和符号
3
分类及型号
4.
3
结构型式及规格
5
4 6
技术要求
试验方法
6
检验规则
8
13
9 标志、包装、运输、贮存
14
附录A 圆连接器与钢绞线、圆形锚下垫板、金属和塑料管配套关系
A xx xxx-20XX
前言
为深入贯彻中华人民共和国交通运输行业标准《公路桥梁预应力钢绞线用锚具、夹具
和连接器》JT/T329 2010，适应交通运输行业高频率出现大荷载的现状，应设计要求，特制定本标准。
交通运输行业的有关企业宜执行本标准。 本标准与国家标准“预应力用钢绞线"GB5224、与中国交通企业管理协会标准《公路预应力钢绞线用
锚具》、《公路预应力用锚下垫板及配筋》、《公路预应力用金属波纹管》和《公路预应力用塑料波纹管》配套使用。
与中华人民共和国交通运输行业标准《公路桥梁预应力钢绞线用锚具、夹具和连接器》 JT/T329-2010不同之处为
与锚具、波纹管、锚下垫板标准实现了一体化，不仅满足了预应力张拉锚固体系中的性能要求，而且满足了尺寸系列要求；
一规定了连接器规格系列； —规定术语及定义（见3.1）；
在符号的说明后面，规定单位（见3.2）；一连接器的结构形式分为轴向和怪向分布、圆形和扁形（见第5章）；
III Xx xxx-20XX
连接器的布孔形式图统一为圆分布，并给出锚孔分布尺寸；与锚具的锚孔分布相同；实现相同规格的限位板通用（见第5章）；
确定锚板的外圆直径（见第5章）；确定钢绞线回缩值为6mm（见第6章）；
一规定了材料、机械加工、热处理要求的内容（见第6章）；一防腐材料为对环境无污染的防锈油（见6.6）；一疲劳性能试验的应力幅为100MPa（见6.7.2）一锚口摩阻损失定义为锚口（含锚下垫板）摩阻损失（见6.7.5）；
制定了型式检验试验内容、计算公式及示意图，对硬度检测的检测位置提出要求（第7章
;
解决组装件静载试验的正文要求和组装件静载试验示意图中，各根钢绞线受力长度不同的矛盾、也解决了悬浮状态连接器组装的困难（见7.3.1）；
一制定了进场检验规则（见第8章）； —规定了产品的抽检基数（见8.3.1）；一规定了检验结果判定的内容（见8.4）；本标准由中国交通企业管理协会路桥配套产品工作委员会提出并归口。 本标准起草单位：安徽金星预应力工程技术有限公司、河南红桥锚机有限公司、河南省
交通预应力有限责任公司、开封强力集团锚固技术股份有限公司、开封中锚预应力有限公司、柳州欧维姆机械股份有限公司、柳州市邱姆预应力机械有限公司、柳州市威尔姆预应力有限公司、中交（北京）交通产品认证中心有限公司。
本标准主要起草人：陈中、高俊元、陈宜强、耿书岭、孙志远、李金岭、黄颖、梅治乾、林居章、胡晓琴。
IV 公路预应力钢绞线用连接器
1范围
本标准规定了公路预应力钢绞线用连接器产品的分类、型号、结构、规格、技术要求、 试验方法、检验规则及标志、包装、运输、贮存等内容。
本标准适用于公路预应力钢绞线相互连接的连接和张拉。严禁用于拉索、斜拉索和吊索 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准条款。凡是注明日期的引用文件
其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准。凡是不注日期的引用文件，其最新版本适用于本标准，鼓励根据本标准达成协议的各方研究是否可以使用下列引用文件的最新版本。
包装储运图示标志（GB/T191-2008，IS0780：1997，MOD）金属材料洛氏硬度试验第1部分：试验方法一般公差未注公差的线性和角度尺寸的公差碳素结构钢和低合金结构钢热轧厚钢板和钢带预应力混凝土用钢绞线
GB/T 191 GB/T 230.1 GB/T 1804 GB/T 3274 GB/T 5224 GB/T 9450 GB/T 9969.1 GB/T 14370 GB/T 15822.1 GB/T 16924 GB/T12361 JB/T 3999 JB/T 5944 JB/T 5936 JB/T 5947 JT/T 329 ******** ********
钢件渗碳淬火硬化层深度的测定和校核工业产品使用说明书总则
预应力用锚具、夹具和连接器无损检测磁粉检测第1部分：总则钢件的淬火与回火钢质模锻件通用技术条件钢件的渗碳与碳氮共渗淬火回火
工程机械热处理件通用技术条件工程机械机械加工件通用技术条件工程机械包装件通用技术条件公路桥梁预应力钢绞线用锚具、夹具和连接器预应力混凝土用金属波纹管预应力混凝土用塑料波纹管
1
