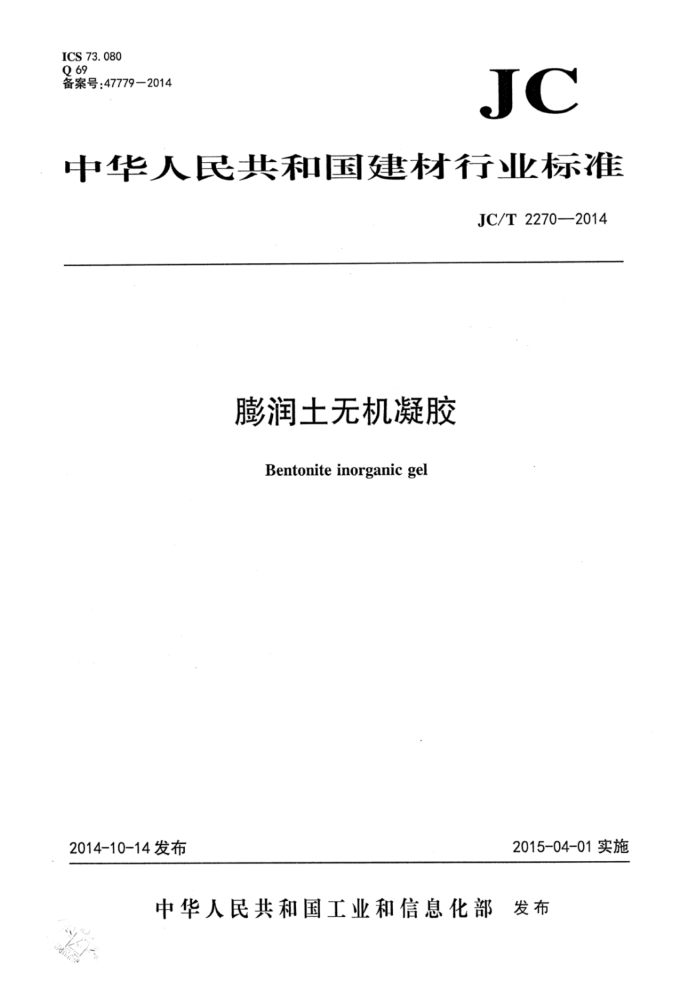

ICS 73.080 Q 69 备案号：47779—2014
JC
中华人民共和国建材行业标准
JC/T 2270—2014
膨润土无机凝胶
Bentoniteinorganicgel
2015-04-01实施
2014-10-14发布
中华人民共和国工业和信息化部 发布 JC/T2270—2014
前言
本标准按照GB/T1.12009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国非金属矿产品及制品标准化技术委员会(SAC/TC406)归口。 本标准起草单位：浙江长安仁恒科技股份有限公司、咸阳非金属矿研究设计院有限公司、湖北中非
膨润土有限公司、中国非金属矿工业公司、苏州中材非金属矿工业设计研究院有限公司、国家非金属矿制品质量监督检验中心。
本标准主要起草人：侯立兵、童筠、郭海盈、王志强、张振、雷东升。 本标准为首次发布。 JC/T2270—2014
膨润土无机凝胶
1 范围
本标准规定了膨润土无机凝胶的分类、要求、试验方法、检验规则以及标志、包装、运输和贮存等。 本标准适用于以膨润土为原料经提纯、烘干、改性等深加工制得的无机凝胶。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T15343-2012滑石化学分析方法 GB/T20973—2007 膨润土
3分类
3.1分类
膨润土无机凝胶按粘度分为高粘度和低粘度两种级别。 其他膨润土无机凝胶由供需双方协商确定。
4要求
4.1外观
膨润土无机凝胶应为浅黄色/白色粉末或片状。 4.2 理化和卫生指标
膨润土无机凝胶的理化和卫生指标应符合表1的规定。
表1月 膨润土无机凝胶的理化和卫生指标
高粘度
低粘度
项目 pH值
8~10
≥100 ≤10. 0 ≥10 ≥90
≥500 ≤10. 0 ≥20 ≥98
5%分散体表观粘度/(mPa·s/60rpm)
水分(105℃)/% 膨胀指数/(mL/2g) 1%分散体胶体率/%
<20 <5
Pb/ (mg/kg) As/ (mg/kg)
5 试验方法
1 JC/T2270—2014 5.1外观检查
外观检查用目测方法进行。 5.2pH值测定 5.2.1 材料和仪器 5.2.1.1 分析天平：感量不大于0.0001g。 5.2.1.2 带石棉网的调温电炉。 5.2.1.3 酸度计：精度为0.02pH。 5.2.1.4 烧杯：250mL，100mL。 5.2.1.5 量筒：100mL。 5.2.1.6 漏斗。 5.2.1.7 滤纸：慢速。 5.2.1.8 蒸馏水：经煮沸除去二氧化碳，冷却至室温，pH值为6.8～7.2。 5.2.2试验步骤 5.2.2.1称取约5g试样（精确至0.0001g)，置于250mL烧杯中。 5.2.2.2往烧杯中倒入10mL蒸馏水，用玻璃棒仔细搅拌，使试样完全润湿后，再倒入90mL蒸馏水，并在烧杯外壁标出液面高度。 5.2.2.3置烧杯于电炉上煮沸后，将电炉的调温旋扭调至300W以下，低温微沸5min（在微沸过程中，应不断搅拌并补充蒸失的水量），取下，冷却到室温。 5.2.2.4用酸度计测定冷却后的悬浮液的pH值。 5.2.3结果表示和允许差
取两个平行试验结果的算术平均值作为报告值。若两个平行试验结果的绝对误差大于0.2，则应重新制样测定。 5.35%分散体表观粘度的测定 5.3.1仪器 5.3.1.1 高速搅拌机：转速范围为0r/min～8000r/min，可手动调节；Φ45mm锯齿形圆形分散盘。 5.3.1.2粘度计：旋转型粘度计或至少具有四种转速的等效粘度计。 5.3.1.3天平：感量不大于0.01g。 5.3.1.4量筒：100mL。 5.3.1.5圆罐：250mL。 5.3.2试验步骤 5.3.2.1用量筒量取70mL蒸馏水于洁净干燥的250mL的圆罐中，将圆罐置于高速搅拌机下，分散盘浸没至蒸馏水体积高度2/3处。 5.3.2.2开启高速搅拌机，将转速慢慢调至1000r/min，在此搅拌条件下加入5.00g膨润土无机凝胶。 搅拌3min后，然后将搅拌转速提高到3500r/min搅拌2min，加入30mL蒸馏水继续搅拌5min。停止后取下圆罐。
2 JC/T2270—2014
5.3.2.3将圆罐置于旋转式粘度计中测试粘度，选定4号转子，放低粘度计直到转子轴杆上的凹槽（浸没标记)刚好接触到试料。必要时调节粘度计水平。 5.3.2.4在水平面上缓慢移动容器，使转子位于容器的中心，将粘度计转速调节到60转并让粘度计运转，转到12圈后读出表盘读数，表盘读数乘以该转子和转速相对应的系数为表观粘度值。 5.3.3结果表示和允许差
取两个平行试验结果的算术平均值作为报告值。若两个平行试验结果的绝对误差大于10mPa：s，则应重新制样测定。 5.4水分(105℃)的测定
水分105℃)的测定按GB/T20973一2007中6.5的规定进行。 5.5膨胀指数的测定
膨胀指数的测定按GB/T20973—2007中6.7的规定进行。 5.61%分散体胶体率 5.6.1仪器 5.6.1.1 同5.3.1.1、5.3.1.3、5.3.1.4和5.3.1.5； 5.6.1.2具塞玻璃量筒：100mL。 5.6.2试验步骤 5.6.2.1用100mL量筒量取70mL蒸馏水于洁净干燥250mL的圆罐中，将圆罐置于高速搅拌机下，分散盘浸没至蒸馏水体积高度2/3处。 5.6.2.2开启高速搅拌机，将转速慢慢调至1000r/min，在此搅拌条件下加入1.50g膨润土无机凝胶。 搅拌3min后，然后将搅拌转速提高到3500r/min搅拌2min，加入80mL蒸馏水继续搅拌5min。停止后取下圆罐。 5.6.2.3将悬浮液转移到100mL具塞玻璃量筒中至100mL刻度处，盖紧塞子。静置24h，然后记录悬浮液固液相界面的刻度。 5.6.3结果计算
胶体率(X)按公式(1)计算，数值以%表示：
刻度值
100
X :
(1)
100
5.6.4结果表示和允许差
取两个平行试验结果的算术平均值作为报告值。若两个平行试验结果的绝对误差大于2%，则应重新制样测定。 5.7Pb的测定
按GB/T15343—2012中的5.18进行。 5.8As的测定
3
