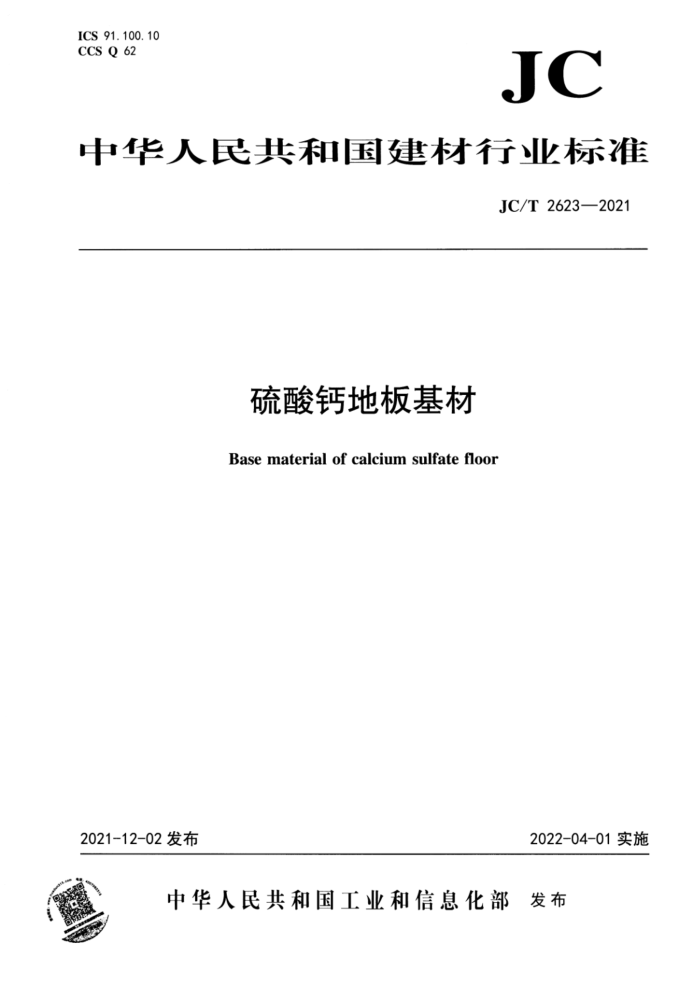

ICS 91.100.10 CCS Q 62
JC
中华人民共和国建材行业标准
JC/T 2623—2021
硫酸钙地板基材
Base material ofcalcium sulfatefloor
2021-12-02发布
2022-04-01实施
中华人民共和国工业和信息化部发布 JC/T2623—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由建材工业综合标准化技术委员会归口。 本文件负责起草单位：建筑材料工业技术情报研究所、山东恒盛隆新材料科技有限公司、常州华通
新立地板有限公司、江苏一夫科技股份有限公司。
本文件参加起草单位：信息产业防静电产品质量监督检验中心、中国建材检验认证集团股份有限公司、佳辰地板常州有限公司、江苏双奇地板有限公司、常州市华一防静电活动地板有限公司、中华环境保护基金会、江苏森迈地板科技有限公司、江苏红日防静电地板有限公司、蚌埠百佳新型建材有限公司、 浙江古思建筑科技有限公司、建筑材料工业技术监督研究中心、湖南高强石膏制品有限公司。
本文件主要起草人：李楠、王欣宇、孙晋玉、刘文雄、杨再银、张欢、刘丽娟、孟醒、侯鹏飞、臧凡、沈明晖、莫琪燕、孙云霞、王振刚、邵磊、费杏凤、李玉成、张思坦、谢前浩、李逸晨、杨冬蕾、 何涛、赵娇、安然、祖卓红、杨再兴、张瑞。
本文件为首次发布。
- JC/T2623—2021
硫酸钙地板基材
1范围
本文件规定了硫酸钙地板基材的分类和标记、一般要求、技术要求、试验方法、检验规则以及包装、 标志、运输和贮存。
本文件适用于活动地板用硫酸钙基础板材。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志 GB6566一2010建筑材料放射性核素限量 GB/T8170一2008数值修约规则与极限数值的表示和判定 GB8624一2012/建筑材料及制品燃烧性能分级 GB/T17657--2013人造板及饰面人造板理化性能试验方法 GB/T36340--2018 防静电活动地板通用规范
3术语和定义
GB/T36340一2018界定的以及下列术语和定义适用于本文件。
3. 1
硫酸钙地板基材basematerialofcalciumsulfatefloor 以半水石膏（CaSO。·1/2H2O)为主要胶凝材料，加入外加剂，采用纤维增强制成的活动地板用基础
板材。
4分类和标记
4.1分类
硫酸钙地板基材度为2mm时，按其中心集中荷载划分进行以下分类： a 轻型(L)：中心集中荷载应不小于2000N； b) 普通型(0)：中心集中荷载应不小于3000N； c) 增强型(x)：中心集中荷载应不小于4000N。
4.2规格尺寸 4.2.1 长度及宽度
1 JC/T 2623—2021
硫酸钙地板基材常用长度及宽度尺寸为：510mm×510mm、610mm×610mm。其他长度及宽度尺寸可由供需双方商定。 4.2.2 厚度
硫酸钙地板基材常用厚度尺寸为：24mm、26mm、28mm、30mm。其他厚度尺寸可由供需双方商定。 4. 3 ：标记
按产品名称、文件编号、分类代号和规格尺寸的顺序标记。 示例：符合本文件，基材尺寸长610mm，宽610mm，厚30mm的普通型硫酸钙地板基材，标记为：
硫酸钙地板基材JC/T2623—20210610×610×30
一般要求
5
5. 1 1本文件包含的产品所涉及的安全和环保要求应符合国家相关标准的规定。 5. 2 2本文件所包含的原材料应符合相关标准的规定。
6 技术要求
6. 1 外观质量
硫酸钙地板基材的外观质量应符合表1的规定，
表1 外观质量
指标长度≤10mm 面积≤10mm
项目板边裂纹表面压痕局部缺陷
掉角边长≤10mm； 表面不允许出现缺陷；掉边深度≤5mm
6. 2 2尺寸偏差
硫酸钙地板基材的尺寸偏差应符合表2的规定。
表2 尺寸偏差
指标 ± 2. 0 mm ± 0. 3 mm ≤0. 3 mm
项目板幅公差板厚公差表面平整度
6. 3 物理力学性能
硫酸钙地板基材的物理力学性能应符合表3的规定。
2 JC/T2623—2021
表3 物理力学性能
指标普通型(0) ≥1.3 ≤3.0 ≤1. 0 ≥3 000
项目
增强型(x)
轻型(L)
密度/（g/cm）含水率/%
24h吸水厚度膨胀率/% 中心集中荷载（当挠度为2mm时）/N
≥4 000
≥2 000
6. 4 燃烧性能
硫酸钙地板基材的燃烧性能应符合GB8624一2012中A1级要求。 6.5放射性
硫酸钙地板基材的放射性应符合GB6566一2010中A类产品的规定。
试验方法
7
7. 1 试验条件
除含水率外，试验均应在温度（23土2)℃，相对湿度（50土5)%条件下进行。 7.2 试件制备
以6片整板作为一组试样。 其中3片整板用于外观质量、尺寸偏差和中心集中荷载的测定。 另3片整板每片切取4块长度和宽度为80mm×80mm的试件，取样位置在距板边100mm以上的中
间对称位置。切取后共取得12块试件，其中6块试件用于检验密度和含水率，其余6块试件用于检验 24h吸水厚度膨胀率。
各检验项目所需的试件尺寸和数量见表4。
表4试件尺寸和数量
试件总数
试件尺寸 mm 整板 80×80
项目
块 3 12
外观质量、尺寸偏差、中心集中荷载密度、含水率、24h吸水厚度膨胀率
按GB8624—2012取样按GB6566—2010取样
燃烧性能放射性
7. 3 外观质量
取3块试件，在光照明亮的条件下，距试件0.5m进行目测检查，并用分度值为1mm的钢直尺测量板边裂纹、表面压痕、局部缺陷尺寸，记录外观质量情况。
3
