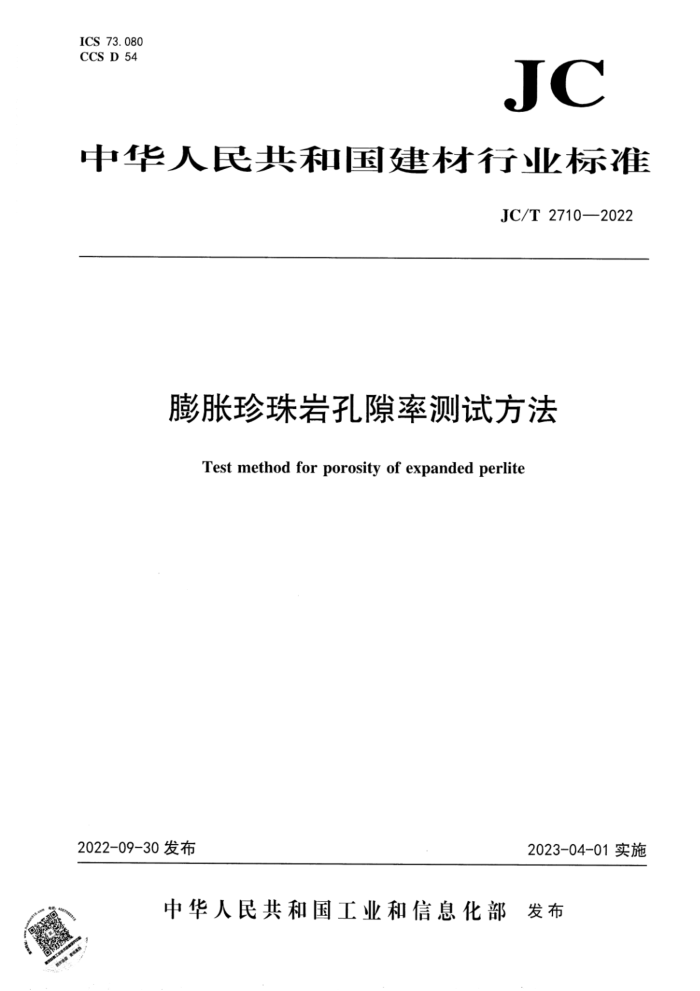

ICS 73.080 CCS D 54
JC
中华人民共和国建材行业标准
JC/T 2710—2022
膨胀珍珠岩孔隙率测试方法
Test method for porosity of expanded perlite
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部发布 JC/T 2710—2022
前 言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由全国非金属矿产品及制品标准化技术委员会(SAC/TC406)归口。 本文件起草单位：中南大学、安徽方长新材料科技有限公司、青岛海析仪器有限公司、咸阳非金属
矿研究设计院有限公司、安徽铭源新型建材科技有限公司。
本文件主要起草人：杨华明、郝旭东、张红林、韩庆忠、郑鹏、陈祥一、马亮、郑长文、王传富、 俞伟刚、周志强、王鸽、南瑶。
本文件为首次发布。
- JC/T27102022
膨胀珍珠岩孔隙率测试方法
1范围
本文件规定了膨胀珍珠岩孔隙率测试方法的方法提要、仪器和试剂、样品制备、试验环境、试验步骤、结果计算和试验报告。
本文件适用于膨胀珍珠岩颗粒孔隙率的测定，其他多孔颗粒材料可参照使用。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T8170 数值修约规则与极限数值的表示和判定 JC/T209膨胀珍珠岩
3术语和定义
JC/T209界定的以及下列术语和定义适用于本文件。
3.1
孔隙率 porosity Q 指材料中孔隙体积与材料在自然状态下总体积的百分比。
3. 2
视密度 apparentdensity Ps 单位体积（含材料实体及闭孔孔隙体积）物质颗粒的干质量。
3. 3
真密度 realdensity Pz 指材料在绝对密实的状态下单位体积的固体物质的实际质量，即去除内部孔隙或者颗粒间的空隙后
的密度。
4方法提要
根据孔隙率的定义，推算出孔隙率(Q)与视密度(ps）、真密度(p-)的关系为Q=（1一ps/ps）×100。 其中，膨胀珍珠岩视密度采用比重瓶法获得，即称取一定质量的膨胀珍珠岩颗粒，表面涂蜡后，放入比重瓶内，以十二烷基硫酸钠溶液为浸润剂，测出涂蜡膨胀珍珠岩颗粒排开十二烷基硫酸钠溶液的体积，减去石蜡体积后，便可计算出膨胀珍珠岩视密度；膨胀珍珠岩真密度采用阿基米德原理一一气体膨胀置
1 JC/T2710—2022 换法，利用真密度测试仪获得，该方法是利用小分子情性气体(He或者N2)作为介质，通过理想气体状态方程（玻尔定律)：PV=nRT计算测试腔内样品所排开的气体体积，从而精确测量样品的骨架体积，再根据密度方程：p=m/V计算出真密度值
5仪器和试剂
5
5.1仪器 5.1.1电炉：500W~600W。 5.1.2 2分析天平：最大量程200g，感量0.1mg。 5.1.3 比重瓶：带磨口毛细管塞，容量为60mL。 5.1.42 水银温度计：0℃～100℃，分度为0.5℃。 5.1.5 5铝锅：Φ16cm~Φ20cm。 5.1.6 网匙：用2mm×2mm筛网制成。 5.1.7 玻璃板：300mm×300mm两块。 5.1.8 电热鼓风干燥箱：调温范围为室温至300℃，控温器灵敏度土1℃。 5.1.9 干燥器：内装变色硅胶。 5.1.10 真密度测试仪：分度值0.0001g/cm，准确性误差≤土0.02%，重复性误差≤0.02%；压力范围0kPa～100kPa。 5.2试剂 5.2.1优质石蜡：熔点50℃~60℃。 5.2.2十二烷基硫酸钠（Ci2H25NaSO4）溶液：用化学纯的十二烷基硫酸钠配制1g/L溶液。如溶液放置时间长，有白色沉淀物，应加热溶解后，冷却至室温使用。 5.2.3高纯氨气：纯度≥99.999%。
6样品制备
6.1测试样品的采集按JC/T209的要求抽样。 6.2将抽取的膨胀珍珠岩样品缩分至50g，置于电热鼓风干燥箱中在105℃下烘干至恒重，然后在干燥器中冷却至室温备用。 6.3将抽取的样品缩分至30g，破碎、研磨至颗粒直径小于0.075mm，置于电热鼓风干燥箱中在105℃ 下烘干至恒重，然后在干燥器中冷却至室温备用
7试验环境
测试环境要求为温度（23土2)℃，相对湿度为(50士5)%。
3试验步骤
8
8.1 视密度的测定 8.1.1 称取6.2中预处理的膨胀珍珠岩样品10g，精确至0.1mg，记作m1。
2 JC/T2710—2022
8.1.2将称取的膨胀珍珠岩样品置于网匙上，浸入预先用小铝锅加热至保持熔融的石蜡中，用玻璃棒迅速拨散膨胀珍珠岩颗粒至表面不再产生气泡为止，立即取出网匙，稍冷却后，将涂有石蜡的颗粒散在玻璃板上，并用玻璃棒使颗粒之间不相互粘连。冷却至室温后，称取涂有石蜡的膨胀珍珠岩颗粒质量，精确至0.1mg，记作m2° 8.1.3将涂蜡的膨胀珍珠岩颗粒装入已质量恒重的比重瓶内，加入十二烷基硫酸钠溶液至比重瓶2/3 处，盖上塞，用手摇荡至涂蜡膨胀珍珠岩颗粒不再附着气泡，再加入十二烷基硫酸钠溶液至瓶口1cm处。 将比重瓶置于室温下放置3h以上，并记录溶液温度。 8.1.4用吸液管滴加十二烷基硫酸钠溶液至瓶口，小心塞紧瓶塞，使过剩的十二烷基硫酸钠溶液从瓶塞的毛细管上端溢出，用滤纸擦拭瓶塞小孔后的多余溶液，使其与小孔口平齐，并确保比重瓶及毛细管内没有气泡 8.1.5迅速擦干比重瓶，并称重，精确至0.1mg，记作m3 8.1.6按以上操作，测定空白值，即不加涂蜡膨胀珍珠岩时，比重瓶与十二烷基硫酸钠溶液的质量，记作m4，精确至0.1mg。 8.1.7视密度测定结果按公式(1)计算：
m,
P,=
(1)
m,+mg-m,_m,-m ×0.99780
ds
dw
式中： Ps—23℃时膨胀珍珠岩的视密度，单位为克每立方厘米（g/cm")； m1一一膨胀珍珠岩质量，单位为克(g)； m2— 涂蜡膨胀珍珠岩质量，单位为克（g）： m3一一比重瓶、涂蜡膨胀珍珠岩及十二烷基硫酸钠溶液质量，单位为克（g)； m4一比重瓶、十二烷基硫酸钠溶液质量，单位为克（g）； d,一一t℃时1g/L十二烷基硫酸钠溶液的密度（见附录A)，单位为克每立方厘米（g/cm）： d.一石蜡的密度（按附录B测定），单位为克每立方厘米（g/cm）： 0.99780一一水在23℃C时的密度，单位为克每立方厘米（g/cm）。 结果为两次测定结果的算术平均值，两次测定结果的相对误差应小于等于0.5%，按GB/T8170将
结果修约至小数点后两位有效数字。 8.2真密度的测定 8.2.1完成真密度测试仪系统设置、手动控制设置、气密性检查、系统校准等操作。 8.2.2样品管体积测试：将装有标准样品的样品管放置到仪器测试位上，完成样品管体积测试，并保存。 8.2.3取下样品管，倒出标准样品，称量样品管质量，精确至0.1mg，记作m5。 8.2.4将6.3制备好的-0.075mm膨胀珍珠岩粉装入样品管，装填体积为样品管体积的2/3，称量样品及样品管质量，精确至0.1mg，记作m6。 8.2.5将装有测试样品的样品管放置到仪器测试位上，在测试系统中选择测试项目“真密度”、样品管及已保存的体积，填写样品质量，即（m6一ms)所得的数值，然后点击“样品测试”。 8.2.6测试结束时，从弹出的测试结果栏读取样品真密度值，并记录。
9结果计算
膨胀珍珠岩孔隙率按公式(2)计算：
3
