ICS 71. 080. 99 CCS G 15
HG

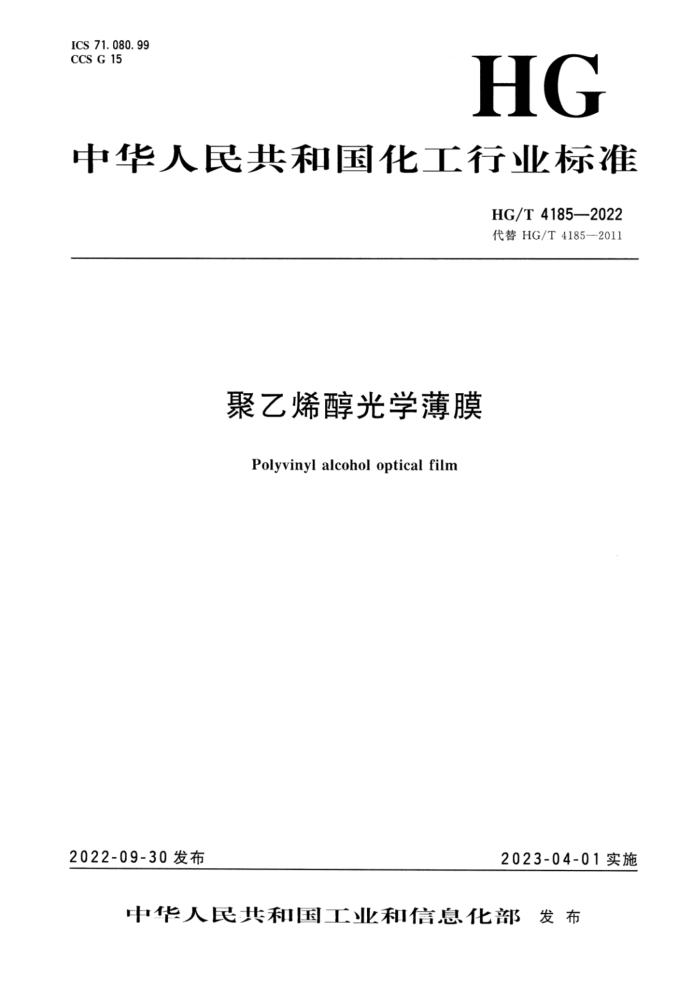

中华人民共和国化工行业标准
HG/T 4185—2022 代替HG/T4185—2011
聚乙烯醇光学薄膜
Polyvinyl alcohol optical film
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部发布 HG/T4185—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替HG/T4185一2011《偏光片用聚乙烯醇（PVA）薄膜》，与HG/T4185—2011相比，除结构调整和编辑性改动外，主要技术变化如下：
a）将文件名称《偏光片用聚乙烯醇（PVA）薄膜》更改为《聚乙烯醇光学薄膜》； b）更改了文件适用范围（见第1章，2011年版的第1章）； c) 增加了引用文件：GB/T2410《透明塑料透光率和雾度的试验》，GB/T6682《分析实验室用
水规格和试验方法》，GB/T8170《数值修约规则与极限数值的表示和判定》，GB/T13216 《甘油试验方法》，GB/T28122《液晶显示器（LCD）用聚乙烯醇（PVA）膜厚度试验方法》，GB/T2828《抽样标准》（见第2章）；
d) 删除了引用文件：GB/T687《化学试剂丙三醇》（见2011年版的第2章）； e) 删除了长度偏差的指标（见2011年版的表1)； f) 修订了宽度偏差的指标（见表1，2011年版的表1）； g) 修订了厚度试验方法及指标要求（见5.3、表1.2011年版的4.3、表1)； h) 增加了热水溶断温度试验方法及指标要求（见5.4.2、表1）； i) 增加了完全溶解温度试验方法及指标要求（见5.4.2、表1）； j) 修订了含湿量试验方法及指标要求（见5.5、表1，2011年版的4.6、表1）； k) 增加了膨润度试验方法及指标要求（见5.6、表1； 1) 增加了溶出量试验方法及指标要求（见5.7、表1)； m) 修订了断裂拉伸强度试验方法及指标要求（见5.8、表1，2011年版的4.5、表1)； n) 修订了断裂伸长率试验方法及指标要求（见5.8、表1，2011年版的4.5、表1）； 0) 修订了透光率的指标（见5.9、表1，2011年版的4.4、表1）； p) 增加了雾度试验方法及指标要求（见5.9、表1）； q) 修订了增塑剂含量试验方法及指标要求（见5.10、表1，2011年版的4.8、表1）； r) 增加了软化点试验方法及指标要求（见5.11、表1)；
修改了外观试验方法及质量要求（见5.12、表1、表2.2011年版的4.9、3.2）。
s)
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国石油和化学工业联合会提出。 本文件由全国光学功能薄膜材料标准化技术委员会（SAC/TC431）归口。 本文件起草单位：安徽皖维高新材料股份有限公司、合肥乐凯科技产业有限公司、中国乐凯集团
有限公司。
本文件主要起草人：吴福胜、唐成宏、向学毅、辛春、孙志英、刘新省、陈玉春、刘密密、肖丰田、吴云柱。
本文件及其所代替文件的历次版本发布情况为： —2011年首次发布为HG/T4185—2011； —本次为第一次修订。
/ HG/T 4185—2022
聚乙烯醇光学薄膜
1范围
本文件规定了聚乙烯醇（PVA）光学薄膜（以下简称PVA光学膜）的要求、试验方法、检验规则、标志、包装、运输和贮存。
本文件适用于制造偏光片的PVA光学膜。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T 2410 透明塑料透光率和雾度的试验 GB/T 2828 抽样标准 GB/T 2918 塑料试样状态调节和试验的标准环境 GB/T 6682 分析实验室用水规格和试验方法 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T12683 片基与胶片拉伸性能的测定方法 GB/T13216 甘油试验方法 GB/T28122 液晶显示器（LCD）用聚乙烯醇（PVA）膜厚度试验方法 HG/T3558 胶片、片基含湿量测定方法
3术语和定义
本文件没有需要界定的术语和定义。
4要求
4.1 性能要求
产品的性能应达到表1的规定。
- HG/T4185—2022
5试验方法
5.1试验环境及试样制作
除有特殊规定外，试验条件均按照GB/T2918规定的标准环境状态温度（23土2）℃和相对湿度（55土5）%条件下进行。
除有特殊规定外，试验用水均按照GB/T6682规定的三级水标准进行。 除有特殊规定外，薄膜试样在被检测前，应置于上述环境中平衡12h，并保持平整，
5. 2 宽度偏差
用精度为1mm的卷尺测量薄膜宽度，减去标注宽度，即为宽度偏差。 5.3厚度 5.3.1仪器
测厚仪：测量范围0mm~0.2mm，分辨率0.1μm。 5.3.2试验步骤 5.3.2.1平均厚度
单轴片尾2m去除作废，再从片尾取间隔1m的全宽样品2条，每条宽度50mm。全宽2000mm 及以下的薄膜，每隔20mm取一点测量厚度；全宽2000mm以上的薄膜，每隔30mm取一点，按照 GB/T28122的规定测量厚度。
以所有点厚度的算术平均值作为该轴薄膜的平均厚度。数值按GB/T8170的规定修约至小数点后1位。 5.3.2.2厚度极差
5.3.2.1中所测数据的最大值和最小值之差为厚度极差值。数值按GB/T8170的规定修约至小数点后1位。 5.4热水溶断温度、完全溶解温度 5.4.1仪器 5.4.1.1 可调温磁力加热搅拌器：加热功率600W，控温精度土1℃。 5.4.1.2水银温度计：测量范围50℃~100℃，分度值0.1℃。 5.4.1.3玻璃烧杯：1000mL。 5.4.1.4不锈钢张力夹：夹持口宽度5mm，质量3.70g。 5.4.1.5 橡皮筋、缝衣棉线。 5. 4.2 试验步骤 5.4.2.1 热水溶断温度试验 5.4.2.1.1 在1000mL烧杯中加入500mL蒸馏水，放到磁力加热搅拌器上，搅拌加热至40℃。
3 HG/T4185—2022 5.4.2.1.2取宽5mm、长150mm的膜片，将其一端挂上3.70g张力夹，另一端用橡皮筋固定在水银温度计上，使张力夹刚好在水银球下部（但不与水银球碰触）。 5.4.2.1.3将温度计挂在烧杯上部搅拌器支杆横架上，调节温度计悬挂高度，使温度计张力夹上部膜片10mm~15mm长度浸人到水中。 5.4.2.1.4以3℃/min的加热速率升温，观察并记录样片断裂时温度计所显示的瞬间温度。 5.4.2.1.5重复试验一次。 5.4.2.1.6取两次试验结果平均值，保留至小数点后1位。两次试验值相差不应超过1.0℃，否则应重新试验。 5.4.2.2完全溶解温度试验 5.4.2.2.1在1000mL烧杯中加入500mL蒸馏水。 5.4.2.2.2取宽5mm、长10mm的膜片，用缝衣棉线将其固定在温度计水银球中部。 5.4.2.2.3将温度计悬挂在揽拌器支杆横架上，调节高度，使水银球处于烧杯中水的中心位置。 5.4.2.2.4以3℃/min的加热速率升温并搅拌，观察并记录样片完全溶解时温度计显示的瞬间温度。 5.4.2.2.5重复试验一次。 5.4.2.2.6取两次试验结果的平均值，保留至小数点后1位。两次试验值相差不应超过2℃，否则应重新试验。 5.5含湿量 5.5.1测试条件
试样烘干温度（105士2）℃。 5.5.2制样
取刚下线尚未平衡的薄膜试样2份，每份尺寸为10cm×10cm，剪成1cm×1cm的碎片。 样品在环境中暴露时间不得超过10min。如等待时间较长，可用铝箔袋密封。
5.5.3试验步骤
按HG/T3558的规定进行试验。 5.6膨润度 5.6.1仪器 5.6.1.1 恒温水浴：控温精度土0.1℃。 5.6.1.2钢板尺：测量精度1mm。 5.6.1.3游标卡尺：测量精度0.02mm。 5.6.1.4 机械秒表：精度0.1s。 5.6.2试验步骤
取10cm×10cm的PVA光学膜，用0.2mm的记号笔居中标记十字线，用游标卡尺沿十字线测
4 HG/T4185—2022
量纵向和横向的长度。
将薄膜放入30℃的恒温水浴中展平、浸泡5min，取出，平整铺于玻璃板上，再用游标卡尺沿十字线测量纵向及横向的长度。 5.6.3计算
按公式（1）分别计算纵向和横向的膨润度：
L1
Q=L。
×100
(1)
式中： Q——膨润度，以%表示； L，浸泡后长度的数值，单位为毫米（mm）； L。浸泡前长度的数值，单位为毫米（mm）。 计算结果保留至整数位，取3个平行试验结果的算术平均值为最终结果。
5.7溶出量 5.7.1 试验原理
PVA水溶液在硼酸存在条件下与碘生成稳定的蓝绿色化合物，在特定波长下其吸光度与PVA的质量浓度在一定范围内呈线性正比。 5.7.2仪器 5.7.2.1 恒温水浴锅：控温精度士0.1℃。 5.7.2.2 玻璃烧杯：1L。 5.7.2.3紫外可见分光光度计：波长范围190nm~900nm，波长精度士0.1nm。 5.7.2.4电子天平：精度0.0001g。 5.7.2. 5 5容量瓶：100mL，1000mL。 5.7.3 试验步骤 5.7.3.1 标准溶液的配制 5.7.3.2 聚乙烯醇（PVA）标准溶液：准确称取1.0000g纯PVA，90℃下加热2h，溶解于100.0mL 水中，定量转移到1000mL容量瓶中，稀释至刻度并摇匀，制成标准溶液 5. 7.3. 3 3硼酸-碘/碘化钾显色溶液：称取40.00g硼酸，溶于1000mL水中，摇匀；称取35.00g碘化钾、12.70g碘，溶于1000mL水中，摇匀。硼酸溶液和碘-碘化钾溶液按体积比5：1配制，混合、 摇匀，制成硼酸-碘/碘化钾显色溶液。 5.7.3.4建立标准曲线
分别取50mL硼酸-碘/碘化钾显色溶液，加人到1号～6号100mL容量瓶中，依次加人聚乙烯醇（PVA）标准溶液0.0mL、1.0mL、2.5mL、5.0mL、7.5mL、10.0mL，定容至100mL，放置15min。
选择30mm比色皿，在最大吸收峰（波长680nm）处，以硼酸-碘/碘化钾显色溶液为参比，测
