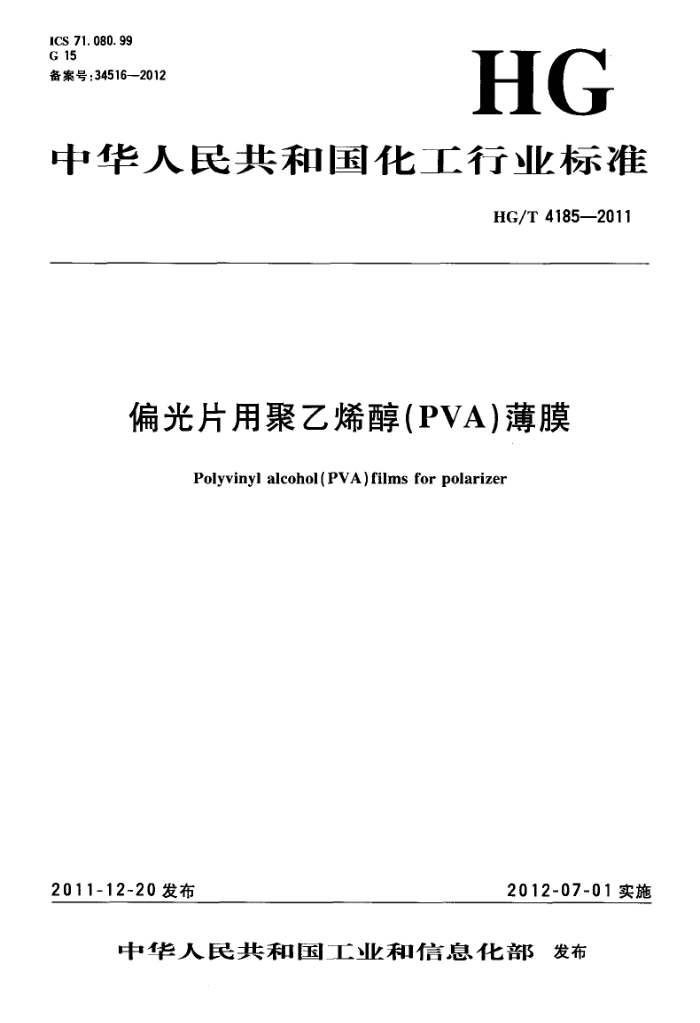

ICS 71. 080. 99 G 15 备案号：34516—2012
HG
中华人民共和国化工行业标准
HG/T 4185—2011
偏光片用聚乙烯醇(PVA)薄膜
Polyvinyl alcohol(PVA)films for polarizer
2012-07-01实施
2011-12-20发布
中华人民共和国工业和信息化部发布 HG/T 4185—2011
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准的附录A为规范性附录。 本标准由中国石油和化学工业联合会提出。 本标准由全国光学功能薄膜材料标准化技术委员会（SAC/TC431)归口。 本标准起草单位：中国乐凯胶片集团公司。 本标准起草人：孙志英、刘新省、章成行、张希堂、范金龙
T HG/T4185—2011
偏光片用聚乙烯醇（PVA）薄膜
1范围
本标准规定了偏光片用聚乙烯醇（PVA)薄膜（以下简称PVA薄膜）的要求、试验方法、检验规则及标志、包装、运输、贮存等。
本标准适用于TN(TwistedNematic，扭曲向列）型、STN(SuperTwistedNematic，超扭曲向列）型偏光片用聚乙烯醇（PVA)薄膜，本标准不适用于TFT（ThinFilmTransistor，薄膜晶体管）型偏光片用 PVA薄膜。 2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 191 包装储运图示标志 GB/T 687 化学试剂丙三醇 GB/T 2918 塑料试样状态调节和试验的标准环境 GB/T12683 片基与胶片拉伸性能的测定方法 HG/T 3558 胶片、片基含湿量测定方法
3要求 3.1主要性能指标
PVA薄膜的主要性能指标应达到表1的规定。
表 1 项 目
序号 1 2 3 4 5 6 7 8 9
指标 ±15 650±3 75±3 6 90 430±90 83.0±4.0 3.5±1.5 10.5±1.5 合格
长度/m
长度偏差
宽度/mm
平均厚度厚度极差
厚度/μm
N >
透光率（550nm）/% 断裂伸长率/% 断裂拉伸强度/MPa 含湿量/% 增塑剂含量/% 表观质量
3.2其他性能应符合下列要求 3.2.1PVA薄膜的表面应平整，无点子、条道、拉丝、孔洞、裂口、油斑、脏迹、雾浊点、不透明等外观弊病。 3.2.2PVA薄膜的切边应整齐、洁净，薄膜边缘无破口、裂口、毛刺等问题。
1 HG/T4185—2011 3.2.3每轴薄膜应收卷整齐，无松动、喇叭口、荷叶边和多角形现象。 3.2.4无对偏光片产生不良影响的其他弊病。 4试验方法 4.1长度
由计数器计量每轴薄膜长度，以米为单位。 4.2宽度 4.2.1取样
去掉薄膜外包装，弃去外层薄膜2圈～3圈，然后取全宽薄膜50cm作为试验样片。 4.2.2试验
将样片平放在水平平台上，用精度为1mm的钢板尺测量整幅薄膜的宽度，以毫米为单位。 4.3厚度 4.3.1平均厚度
从片尾全宽取样，如需要，可在样品长度方向1m处取样，试样宽度100mm。样品共计3条。每条样片沿薄膜宽度方向等间距共测30个点的厚度，共计90个点。以这90个点的厚度的算术平均值作为该轴薄膜的平均厚度。取样示意图见图1。
单位为毫米
长度方向
真潮
100100100
1000
全宽样条
图1试样裁取示意图
4.3.2厚度极差
4.3.1中所测90个点厚度的最大值和最小值之差为厚度极差值。 4.4透光率
用紫外可见分光光度计或同类仪器进行测定。在所取试验样片中取20mm×50mm的试样，放人检测通道的比色架中，测定单片样品的平行光线的透过率。结果以%表示。 4.5断裂伸长率、断裂拉伸强度
按GB/T12683的规定进行测试。 4.6含湿量
按HG/T3558的规定进行测试。 4.7 切边质量、收卷质量 2 HG/T4185—2011
目视、手触。 4.8增塑剂含量
参照相应物质国标规定，用化分法测定。如常用增塑剂丙三醇含量测定，采用GB/T687规定的检验方法进行检测，测定前以90℃左右纯水定量溶解PVA膜，作为待测样品。 4.9表观质量
表观质量按照附录A的规定进行评定，按照GB/T2918规定的标准环境状态23℃土2℃和相对湿度50%土5%下进行观测，使用可以保证光源的样品观测台。
试验方法中，除采用标准有特殊规定外，其余测定条件均按照GB/T2918规定的标准环境状态 23℃士2℃和相对湿度50%士5%下进行。
注：对观测台光源没有特殊规定，光源设置以利于观测到附录A所列薄膜表观弊病为宜。 5检验规则 5.1 出厂检验
在正常连续生产时，断裂强度、断裂伸长率、增塑剂含量为每周测量一次，其余项目每轴检验。检验合格并附有合格证方可出厂。 5.2型式检验
本品有下列情况之一时应进行型式检验。型式检验应包括本标准规定的全部项目。 a）产品结构、原材料、工艺有较大改变时； b）产品长期停产后，恢复生产时； c) 长期正常生产，应每年进行检验； d）出厂检验结果与上次检验有较大差异时。
5.3产品验收 5.3.1经销商或用户有权按本标准规定进行产品验收。 5.3.2抽检数量为到货总轴数的5%，但应不少于一轴。经检验合格的产品，应予接收。若经检验有不合格项目，则应按照该批产品总轴数的10%进行加倍取样复检，以复检结果为准，如经检验试验达到指标要求，则该批薄膜应予接收。 5.3.3若检验仍有不合格项目，经销商或用户可提出退换货要求。 6标志、包装 6.1偏光PVA膜的包装必须防潮，保证产品安全运输和贮存，每轴薄膜在包装箱内架空固定，防止松动和损坏。 6.2产品的内包装应附有合格证。合格证上应注明产品名称、长度、宽度、厚度、轴号、生产日期以及检验日期等。 6.3产品的外包装上应注明下列内容：产品名称、规格、数量、批号、注册商标、生产日期、公司名称和地址、“小心轻放”、“防潮”、“防晒”等内容和标志，并应符合GB/T191的规定。 7运输和贮存 7.1本产品贮存应保持原封装，横放保存。贮存温度25℃土5℃，相对湿度40%～60%。在此条件下贮存，保质期为12个月。 7.2未使用完的产品应恢复原包装后贮存。 7.3产品在运输过程中防止日晒、雨淋和剧烈震动，不应与有污染的物品及易燃物放在一起。
