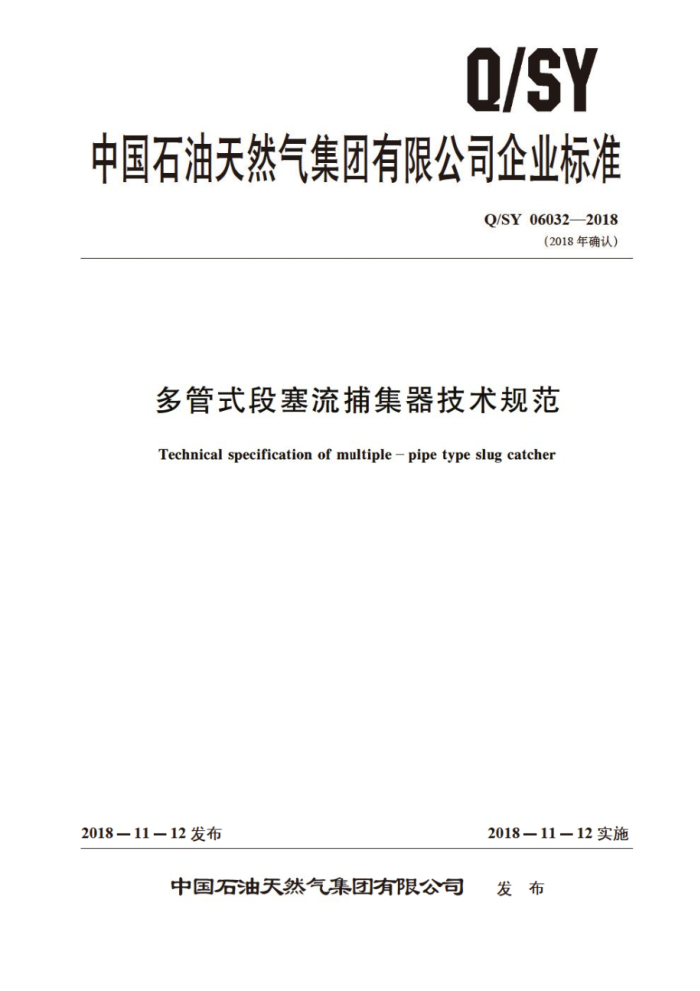

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY060322018
（2018年确认）
多管式段塞流捕集器技术规范
Technical specification of multiple-pipe type slug catcher
2018—11—12实施
2018—11—12发布
中国石油天然气集团有限公司 发布 Q/SY060322018
再版说明
本标准于2018年复审，复审结论为继续有效。 本标准在发市复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》（中油质
[2016】434号】的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1568—2013修改为Q/SY06032—2018 一标准发布单位按照企业公章，修改为“中国石油天然气集团有限公司” Q/SY06032—2018
目 次
前言
m
范围 2 规范性引用文件 3 术语和定义 4 设计基本原则
-
工艺设计 6 机械设计
5
控制设计制造、安装及检验
7
8
附录A（资料性附录） 几种多管式段塞流捕集器典型结构示意图附录B（资料性附录） 多管 式股塞 流捕集器设计数据附录C（资料性附录） 多管式股塞流插集器工艺设计方法附录D（资料性附录） 多管式段 赛就城华器防腐指南参考文献附件修改单
..... AS/0 Q/SY06032—2018
前 言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任，本标准由中国石油天然气集团有限公司标准化委员会石油石化工程建设专业标准化委员会提出并
归口。
本标准起草单位：大庆油田工程有限公司，吉林油田助察设计院，冀东油田勘察设计研究院。 本标准主要起草人：宋承毅、孟、韦振光、谈庆句、詹德威、张昆、赵波、于静兰、荣博香。
S
二
III AS/0 Q/SY060322018
多管式段塞流捕集器技术规范
1范围
本标准规定了石油和（或》天然气生产过程中所使用的多管式段寒流捕集器的设计、制造、安装，检验及验收的基本要求
本标准适用于陆上及海洋油气多相混输普道终端多管式股塞流辅集器的设计和制造。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件 其最新版本（包打所有的修改单） 适用于本文件。
GB150.1~150.4压力容器 GB713 锅炉和压力容鑫用润板 GB 50251 输气管道工程设计具 现范 HG/T20582 钢制化工咨器强度计算规定 HG/T20592~20635 钢制管法兰。热片 紧固件 JB/T4712.1 容器支座 第1部分：鞍式支座 JB/T4730.1~4730.6 承压设备无损检测 JB/T4731 钢制卧式容器 JB4732 钢制压力容器一分析设计标准 NB/T47014 承压设备焊接工艺评定 NB/T47015 压力容器焊接规程 NB/T47016 承压设备产品焊接试件的方学性能检验 SY/T 0071 油气集输管道组成件选用标准 SY/T 0090 油气田及 管道仪表控制系统设计规范 SY/T 0448 油气田油气处理川钢制容器施工技术规范
3术语和定义
下列术语和定义适用于本文件。
3.1
段塞流捕集器 slug catcher 用于陆上及海洋油气多相混输管道终端，捕获混输管道来段塞流，为输送介质提供缓冲空间，以
保障下游气，液相处理设备在混输管道流量间歇性急剧变化时正常工作，可具备一定气液初级分离功能的专用设备。段塞流捕集器主要分为容积式，多管式和环管存储式三种型式。多管式段塞流捕集器主要适用于压力高液塞体积大的段塞流捕集场合。
1 Q/SY060322018
3. 2
多管式段塞流捕集器 multiple-pipe type slug catcher 捕获混输管道来段塞流，气液缓冲及初级分离主要在多根平行管结构内完成的段塞流捕集器，分
为单层和双层两种结构类型。 3. 3
管段bottle 多管式段塞流捕集器上的平行管。单层结构多管式段塞流捕集器分为一级管段和二级管段。双层
结构多管式段塞流捕集器分为工层管段和下层管段。 3. 4
一级管段 primary botle 单层结构多管式段塞流捕集器中用于分离气，液相介质。并且可以储存液相介质的管段：可分为
分离段和储液段。 3. 5
二级管段 secondary bottle 单层结构多管式段塞流捕集器中当一级管段无法满足单层结构多管式段塞流捕集器存储液相介质
体积要求时，所增设的只用于储布液相介质的管段 3.6
上层管段 up-level bottle 双层结构多管式段塞流辅集器中用于气、 液相介质分离的管息
3. 7
下层管段down-level bottle 双层结构多管式段塞流捕集器中用于储存液相介质，并可进一步分离气、液相介质的管段。
3.8
分配器splitter 介于多管式段塞流捕集器人口与人口汇管之间，用于使气液两相介质尽可能均分配到各管段的
构件。 3. 9
降液管downcomer 连接于单层结构多管式段室范仙集器人口汇管和一级管段之间： 酒 常垂直或大角度倾斜设置的
构件。 3.10
排气立管 pas riser 开口于多管式段塞流捕集器管段的垂直立管。气相个质山此排至排气汇管。
3. 11
最高工作压力 maximum working pressure 在各种操作工况下，考虑气液混输管道压力波动时捕集器内的最高压力。
3. 12
设计压力design pressure 设定的多管式段塞流捕集器最高压力，与相应的设计温度等参数一起作为捕集器的基本设计载荷
条件，其值不低于最高工作压力。
2
