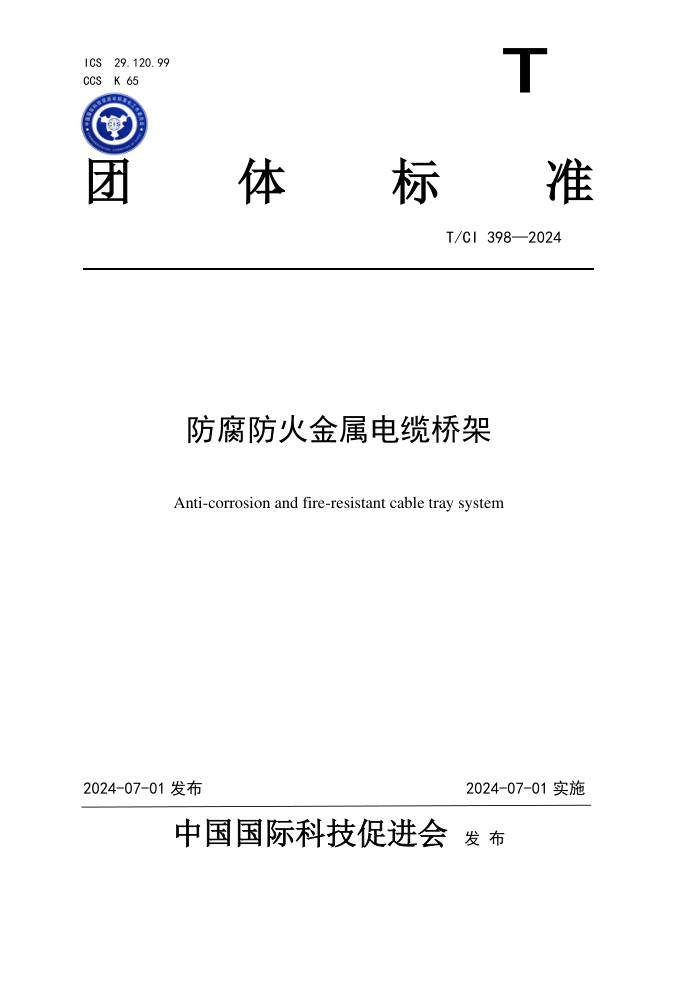

ICS 29.120.99 CCS K 65 T
团
体 标 准
T/CI 398—2024
防腐防火金属电缆桥架
Anti-corrosion and fire-resistant cable tray system
2024-07-01 发布
2024-07-01 实施
中国国际科技促进会 发 布
T/CI 398—2024
目 次
前言 ..................................................................................II
1 范围 ................................................................................1
2 规范性引用文件 ......................................................................1
3 术语和定义 ..........................................................................2
4 结构分类 ............................................................................2
5 技术要求 ............................................................................2
6 试验方法 ............................................................................6
7 检验规则 ............................................................................7
8 标志、包装、运输和贮存 ..............................................................8
I
T/CI 398—2024
前 言
本文件按照 GB/T 1.1—2020《标准化工作导则 第 1 部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由浙江富中联电力科技有限公司提出。
本文件由中国国际科技促进会归口管理。
本文件主要起草单位：浙江富中联电力科技有限公司、杭州鑫泰电力设计有限公司、杭州方直电力
科技有限公司、杭州兴耀电力工程有限公司富阳分公司、杭州毕博标准化技术有限公司。
本文件主要起草人：申屠春华、颜献民、徐巨才、马伟峰、叶飞熊、许立伟、孔佳佳。
本文件由浙江富中联电力科技有限公司制定并负责解释。
II
T/CI 398—2024
防腐防火金属电缆桥架
1 范围
本文件规定了防腐防火金属电缆桥架的术语和定义、结构分类、技术要求、试验方法、检验规则、
标志、包装、运输及贮存。
本文件适用于工业与民用建筑室内外、高低压输配中工程用钢制或铝合金制防腐防火电缆桥架（以
下简称“桥架”）。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 12 圆头方颈螺栓
GB/T 93 标准型弹簧垫圈
GB/T 97.1 平垫圈 A 级
GB/T 228.1 金属材料 拉伸试验 第 1 部分：室温试验方法
GB/T 700 碳素结构钢
GB/T 1720—2020 漆膜附着力测定法
GB/T 1804—2000 一般公差 未注公差的线性和角度尺寸的公差
GB/T 2423.4 电工电子产品环境试验 第 2 部分：试验方法 试验 Db：交变湿热（12 h+12 h 循环）
GB/T 2423.17 电工电子产品环境试验 第 2 部分：试验方法 试验 Ka：盐雾
GB/T 2423.55—2023 电工电子产品环境试验 第 2 部分：试验方法 试验 Eh：锤击试验
GB/T 3274 碳素结构钢和低合金结构钢热轧钢板和钢带
GB/T 3280 不锈钢冷轧钢板和钢带
GB/T 3880.1 一般工业用铝及铝合金板、带材 第 1 部分：一般要求
GB/T 4208—2017 外壳防护等级（IP 代码）
GB/T 4956 磁性基体上非磁性覆盖层 覆盖层厚度测量 磁性法
GB/T 5270—2005 金属基体上的金属覆盖层 电沉积和化学沉积层 附着强度试验方法评述
GB/T 5780 六角头螺栓 C 级
GB/T 6170 1 型六角螺母
GB/T 6892 一般工业用铝及铝合金挤压型材
GB/T 8013.1 铝及铝合金阳极氧化膜与有机聚合物膜 第 1 部分：阳极氧化膜
GB/T 11253 碳素结构钢冷轧钢板及钢带
GB/T 13452.2 色漆和清漆 漆膜厚度的测定
GB/T 14522 机械工业产品用塑料、涂料、橡胶材料人工气候老化试验方法 荧光紫外灯
GB/T 23639—2017 节能耐腐蚀钢制电缆桥架
JB/T 6743—2013 户内户外钢制电缆桥架防腐环境技术要求
1
T/CI 398—2024
JB/T 10216—2013 电控配电用电缆桥架
JB/T 13994 防火电缆桥架
3 术语和定义
JB/T 10216—2013、JB/T 13994 界定的术语和定义适用于本文件。
4 结构分类
4.1.1 桥架的结构型式包括有孔托盘式、无孔托盘式、梯架式三种。其示例图参见 GB/T 23639—2017
的 4.2.1。
4.1.2 桥架的部件类型包括直通（直线段）、水平弯通、水平三通、垂直上三通、垂直下三通、水平
四通、垂直四通、垂直上弯通、垂直下弯通、变径直通、网格桥架和非标。
4.1.3 桥架的附件包括盖板、直线连接板、铰链式连接板、端头连接板、调宽板、调高板、调宽调高
板、调角板、隔板、引下装置、电缆卡具、终端封头、伸缩节、锁扣、圆头方颈螺栓和其他紧固件。
4.1.4 桥架的基本支、吊架包括：
——托臂：可分为沿墙托臂、立柱托臂和竖井托臂等。
——立柱：可分为工字钢立柱、槽钢立柱、角钢立柱和异型钢立柱等。
——吊架：可分为角钢横担双杆式、槽钢横担双杆式和方型吊框单杆式。
吊杆用型材时可分为圆钢吊杆、角钢吊杆、槽钢吊杆和异形钢吊杆。
——其他固定支架：如垂直或斜面支承的固定架等。
5 技术要求
5.1 一般要求
5.1.1 使用条件
桥架的使用条件应符合 JB/T 10216—2013 中 4.1 和 4.2 的规定。
5.1.2 材料
5.1.2.1 钢制桥架及附件所用材质应符合 GB/T 700、GB/T 3274、GB/T 11253、GB/T 3280 的规定。
5.1.2.2 铝合金制桥架及附件的板材、型材应符合 GB/T 3880.1 和 GB/T 6892 的规定。
5.1.2.3 螺栓、螺母、平垫圈、弹簧垫圈等紧固件，应分别符合 GB/T 5780、GB/T 6170、GB/T 97.1、
GB/T 93 和 GB/T 12 的规定。
5.2 外观
5.2.1 桥架加工成形后断面形状应规整，无弯曲、扭曲等缺陷。内外表面应光滑、平整，内部表面应
无损伤电缆绝缘的凸起和尖角。
5.2.2 焊缝表面均匀、不应有漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。
5.2.3 表面采用热浸镀锌处理的桥架，镀层表面应均匀、无毛刺、过烧、挂灰烧痕等缺陷、直径小于
2 mm 的漏镀点不应超过 3 个；且在任一 100 cm
2的面积内，漏镀点不应超过 2 个。
5.2.4 表面采用电镀锌处理的桥架，镀层表面应光滑、均匀、致密。不得有起皮、气泡、花斑、局部
未镀、伤痕等缺陷。
2
T/CI 398—2024
5.2.5 表面采用阳极氧化处理的桥架，其表面不应有电灼伤、氧化膜脱落或露底等缺陷。
5.2.6 表面采用粉末或涂层处理的桥架，其表面不应有皱纹、裂纹、气泡、流痕、夹杂物、发粘、脱
落、露底等缺陷。
5.2.7 桥架盖板如为瓦楞结构，应在两侧设有排水孔，以防积水。
5.3 尺寸规格
5.3.1 长度
桥架直线段的标准长度为 2 m、3 m、4 m 和 6 m。
5.3.2 宽度与高度
桥架的宽度与高度常用规格尺寸宜符合表 1 的规定。
表1 常用规格尺寸推荐表
单位为毫米
宽度 B 高度 H
25 40 50 60 80 100 150 200
50 △ - - - - - - -
60 △ △ △ - - - - -
80 - △ △ △ - - - -
100 - - △ △ △ △ - -
150 - - △ △ △ △ - -
200 - - △ △ △ △ △ -
250 - - △ △ △ △ △ -
300 - - △ △ △ △ △ △
400 - - △ △ △ △ △ △
500 - - - △ △ △ △ △
600 - - - - △ △ △ △
800 - - - - - △ △ △
1 000 - - - - - - △ △
注：符号“△”表示常用规格，也可根据供需双方协商制作其它规格。
5.3.3 板材厚度
桥架允许最小板材厚度见表 2。
表2 桥架允许最小板材厚度
单位为毫米
托盘、梯架宽度 W 允许最小板材厚度
钢制桥架 铝合金制桥架
w≤150 1.0 1.2
150＜w≤300 1.2 1.5
300＜W≤500 1.5 2.0
500＜W≤800 2.0 2.2
3
T/CI 398—2024
表 2 (续)
托盘、梯架宽度 W 允许最小板材厚度
钢制桥架 铝合金制桥架
W＞800 2.2 2.5
注1：连接板的厚度应与托盘、梯架的厚度相同，也可选更厚的一个等级。 注2：盖板的厚度可以按托盘、梯架的厚度选低一个等级。宽度W≥400的铝合金制桥架，底板厚度允许低于托盘、梯 架侧板厚度，但必须加横档。
5.3.4 通风孔
有孔托盘底部通风孔面积应不大于底部总面积的 40%。
5.3.5 梯架的横档
梯架的横档中心距应不大于 300 mm。横档与电缆接触面宽度不宜小于 25 mm。
5.3.6 弯通的弯曲半径
托盘、梯架弯通常用的内侧弯曲半径 R 为 50 mm、100 mm、150 mm、200 mm、300 mm、400 mm、600
mm、900 mm。
5.4 制造精度
5.4.1 桥架的直线段长度允许偏差应符合下列要求：
a）当长度≤2 000 mm 时，允许偏差为±2.0 mm；
b）当长度＞2 000 mm 时，允许偏差为±4.0 mm。
5.4.2 桥架的高度和宽度尺寸极限偏差应符合 GB/T 1804—2000 中 V 级的规定。
注：盖板宽度取正偏差，槽体宽度取负偏差。
5.4.3 桥架平面度允许偏差每平方米应不大于 4.0 mm。
注：桥架宽度不足1 000 mm者按1 000 mm计算。
5.4.4 弯通内侧弯曲半径的尺寸偏差应不大于 5.0%。
5.5 防护等级
桥架的整体防护等级不应低于 GB/T 4208—2017 中 IP 40 的规定。
5.6 表面防护层
5.6.1 表面防护层技术要求见表 3。
5.6.2 附件的防腐处理应与桥架的主体结构相一致，紧固件的防腐处理见表 3。
5.6.3 各种类型的支吊架其表面处理与托盘、梯架是否相一致，可由制造商和用户协商而定。
表3 表面防护层技术要求
表面防护层种类 热浸镀锌 电镀锌 热固性粉末静电喷涂 VCI 双金属涂层 阳极氧化
表面 防护 层厚 度μm 桥架构件 ≥65 ≥12 ≥60 ≥30 ≥8
紧固件 ≤M10：≥20 M10～M20：≥35 ≥M20：≥45 ≤M6：≥6 M8～M12：≥9 ≥M14：≥12 - - -
4
T/CI 398—2024
表 3 (续)
表面防护层种类 热浸镀锌 电镀锌 热固性粉末静电喷涂 VCI 双金属涂层 阳极氧化
附着力 镀层不应有剥离、起皮、凸起等现象 不应低于 GB/T 1720 —2020 中二级的规 定 不应低于 GB/T 1720—2020 中 一级的规定 -
均匀性 浸锌层不应露 出金属基体 其表面最薄膜厚不 应低于允许厚度的 80%，且不应超过 20%测试点 涂层表面无明显层次感 其表面最薄膜厚 不应低于允许厚 度的 80%，且不应 超过 20%测试点
人工 气候 试验 交变湿热 试验 试验后，不应低于 JB/T 6743—2013 表 6 规定的 2 级要求 -
盐雾试验 试验后，不应低于 JB/T 6743—2013 表 6 规定的 3 级要求 -
紫外线冷 凝试验 - 试验后，涂层光泽的保持率不应低于原 始光泽率的 50%，且表面应无气泡产生 -
注：镀锌后再粉末静电喷涂复合处理的桥架，分别符合表中相应防护层的具体规定。电镀锌或热浸镀锌层合格后进行 粉末喷涂。
5.7 防火性能
试验后，3A 熔断器熔断的时间不应低于 60 min。
5.8 保护电路连续性
在有跨接点处连接电阻应不大于 33 mΩ；无接点处连接电阻应不大于 3 mΩ/m。
5.9 安全工作载荷
桥架应提供除包括其本身的重量外足够的机械强度，还应包括其所能承受的电线电缆的机械载荷。
产品使用的安全性是判断安全工作载荷（SWL）的主要依据。为保证产品的安全性，应符合如下要求：
a)
所需机械强度可通过选择材料的厚度、形状来获得，或通过制造商规定的固定支架距离来获得。
b)
桥架在承受安全工作载荷（SWL）时，其相对挠度：钢制的不大于 1/200，铝合金制的不大于
1/300，详见表 4。
注：制造商或其代理商可以用载荷曲线图、表格或类似形式给出安全工作载荷（SWL）。
c)
各种类型的支吊架应能承受相应规格（层数）托盘、梯架的安全工作载荷（SWL），满足强度、
刚度及稳定性的要求。钢制吊架的横担或侧壁固定的托臂在承受安全工作载荷（SWL）时的最
大挠度值与其支吊架本身长度之比不大于 1/100，托臂为铝型材时，不大于 1/150。托臂上翘
应不大于 1/100。典型图例参见 JB/T 10216—2013 的附录 B。
5
T/CI 398—2024
表4 桥架的安全工作载荷
材 质 支吊架跨距 mm 安全工作载荷（SWL） N/m 扰度值（不大于） mm
边高 100 m 边高 150 m 边高 200 m
钢制 2 000 1 000 1 850 3 100 10
铝合金制 800 1 450 2 450 6
注1：其他支吊架跨距的安全工作载荷由制造商在技术文件中给出或由供需双方协商约定。 注2：桥架系统除承受正常机械载荷外，原则上不可做人行通道使用，如需作为人行通道等其他用途，为此目的而进 行的特殊设计，应由制造商和用户协商。
5.10 防撞击能力
钢制和铝合金制桥架应分别能承受 GB/T 2423.55—2023 中表 2 规定的碰撞能量为 10 J 和 5 J 的撞
击，撞击后不应出现影响安全使用的变形和裂纹。
5.11 抗拉强度
钢制和铝合金制桥架的抗拉强度均应不小于 320 MPa。
6 试验方法
6.1 外观
采用目测、手触摸检验相结合的方法进行。
6.2 尺寸规格和制造精度
6.2.1 桥架长度、通风孔面积和梯架的横档中心距尺寸用读数精度不低于 1 mm 的钢卷尺、钢直尺进行。
6.2.2 桥架的高度和宽度尺寸用精度不低于 0.02 mm 的卡尺或其它同等精度的量具进行。
6.2.3 桥架板材的厚度用精度不低于 0.01 mm 的壁厚千分尺或其它同等精度的量具进行。
6.2.4 桥架的平面度用长度为 1 000 mm 的测量平台和塞尺进行。
6.2.5 桥架弯通的弯曲半径用精度不低于 1 mm 的量角尺进行。
6.3 防护等级
按 GB/T 4208—2017 的规定进行。
6.4 表面防护层
表面防护层的试验方法按表 5 的规定进行。
表5 表面防护层试验方法
试验项目 试验方法
热浸镀锌 电镀锌 热固性粉末静电 喷涂 VCI 双金属涂层 阳极氧化
表面防护层厚度 按 GB/T 4956 的规定进行 按 GB/T 13452.2 的规定进行 按 GB/T 8013.1 的规定进行
6
T/CI 398—2024
表 5 (续)
试验项目 试验方法
热浸镀锌 电镀锌 热固性粉末静电 喷涂 VCI 双金属涂层 阳极氧化
附着力 按 GB/T 5270—2005 中 1.8 规定的 划线划格试验方法进行 按 GB/T 1720—2020 的规定进行 -
均匀性 按 JB/T 6743—2013 中附录 B 的规定进行 采用测厚 仪测试 采用目测的方法进行 按 GB/T 8013.1 的规定进行
人工 气候 试验 交变湿热试验 按 GB/T 2423.4 的规定进行 -
盐雾试验 按 GB/T 2423.17 的规定进行 -
紫外线冷凝试验 - 按 GB/T 14522 的规定进行 -
6.5 防火性能
按 JB/T 10216—2013 中 5.8 的规定进行。
6.6 保护电路连续性
按 JB/T 10216—2013 中 5.6 的规定进行。
6.7 安全工作载荷
按 JB/T 10216—2013 中 5.2 的规定进行。
6.8 防撞击能力
按 JB/T 10216—2013 中 5.3 的规定进行。
6.9 抗拉强度
按 GB/T 228.1 的规定进行。
7 检验规则
7.1 检验分类
检验分为出厂检验和型式检验，具体项目见表 6。
表6 检验项目
检验项目 要求指标 检验方法 出厂检验 型式检验
全检 抽检
外观 5.2 6.1 √ - √
尺寸规格 5.3 6.2 √ - √
制造精度 5.4 6.2 √ - √
防护等级 5.5 6.3 - - √
表面防护层 5.6 6.4 - √ √
防火性能 5.7 6.5 - - √
7
T/CI 398—2024
表 6 (续)
检验项目 要求指标 检验方法 出厂检验 型式检验
全检 抽检
保护电路连续性 5.8 6.6 - √ √
安全工作载荷 5.9 6.7 - - √
防撞击能力 5.10 6.8 - - √
抗拉强度 5.11 6.9 - - √
注1：“√”为检验项目；“-”为非检验项目。 注1：表面防护层的出厂检验仅抽检膜层厚度。 注2：表面防护层的检验需采用同一批材料、工艺的样品分别平行进行检验。其余各项试验可按任意次序在同一产 品上进行。
7.2 组批
同材料、同工艺、同规格、同一生产批次的产品为一批。
7.3 抽样
样品应在同一批次中随机抽取，抽检数为该批产品数量的 10%，但应不少于 3 件，并配有相关连接
附件。
7.4 出厂检验
桥架必须经制造商质量检验部门检验合格，并附合格证后方可出厂。
7.5 型式检验
有下列情况之一时，应进行型式检验：
a)
新产品试制定型鉴定或老产品转厂生产；
b)
产品正式生产后，结构、材料、生产工艺、生产场所等有较大改变，可能影响产品质量；
c)
产品停产一年以上，恢复生产；
d)
发生重大质量事故；
e)
产品强制准入制度有要求；
f)
质量监督机构依法提出进行型式检验的要求。
7.6 判定规则
7.6.1 出厂检验
出厂检验有一项不合格时，该批产品应由制造商重新组织返工，再次进行出厂检验，产品必须经再
次检验合格后才能出厂。
7.6.2 型式检验
型式检验时，如有一项不合格，则应加倍抽样，进行复查，如仍有不合格项，则判定该批产品不合
格。
8 标志、包装、运输和贮存
8
T/CI 398—2024
8.1 标志
桥架本体应有清晰易辨的产品标志，其内容至少包括：
a)
制造商名称或商标；
b)
产品型号或代号。
8.2 包装
产品允许采用简单包装形式，并应随产品提供以下文件资料：
a)
产品说明书；
b)
产品安装图；
c)
零部件及附件清单。
8.3 运输
桥架在运输过程中不应受到机械损伤，应有避免强烈撞击和避免直接淋雨、雪的措施，吊装时应注
意起吊位置，裸件运输时桥架之间的空间应有相应的垫衬物，垫衬物应选用半软垫，以免桥架的形位变
形。
8.4 贮存
桥架的贮存条件应符合 5.1.1 的规定，贮存码放时底部应合理架起垫空，应有良好的通风环境，贮
存场所应干燥、有遮盖，应避免受到含有酸、盐、碱或其他有害腐蚀性物质的侵蚀，桥架贮存时应按部
件分类码放，桥架之间的空间应配置适量的半软垫衬物，以免重压变形。
_________________________________
9
