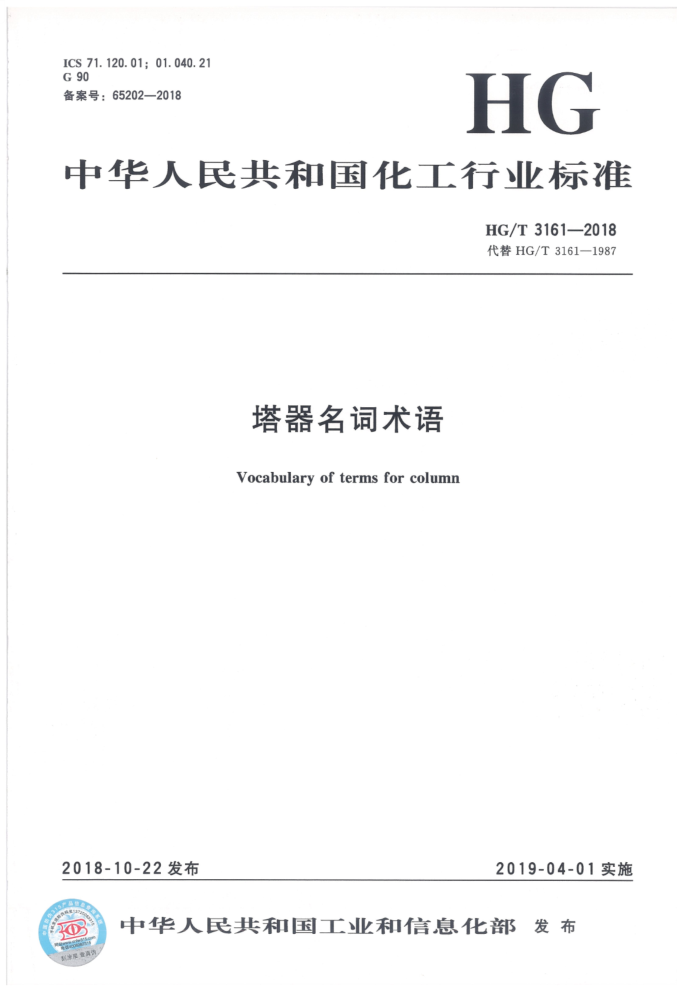

ICS 71.120.01; 01.040.21 G 90 备案号：65202—2018
HG
中华人民共和国化工行业标准
HG/T3161—2018 代替HG/T3161—1987
塔器名词术语
Vocabulary of terms for column
2019-04-01实施
2018-10-22发布
中华人民共和国工业和信息化部发布 HG/T3161—2018
目 次
前言 1 范围 2基本概念 3分类 ... 4结构与零部件 5 设计与计算索引
II
.....
3
37 51
I HG/T 3161—2018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替HG/T3161—1987《塔器名词术语》。与HG/T31611987相比，除编辑性修改外
主要技术变化如下：
增加了“基本概念”（见2，1987年版编号为10001)；修改了“按内部结构分类”，因为“板式塔”包含以下3类，故删除了“泡罩塔”“筛板塔” “浮阀塔”（见3.2.1，1987年版编号为12101、12102、12103）；一增加了“按操作压力分类”，增加了“加压塔”“常压塔”“减压塔”（见3.3.1、3.3.2、 3.3.3); 修改了“单流塔盘”“双流塔盘”，改为“单溢流塔盘”“双溢流塔盘”（见4.1.1、4.1.2，
1
1987年版编号为21002、21003）；一增加了“多溢流塔盘”“阶梯双溢流塔盘”“圆形浮阀塔板”“条形浮阀塔板”“其他浮阀塔
板”“固定阀塔板”“泡罩塔盘”“复合型塔盘”“穿流塔盘”“其他类型塔盘”及其分类（见 4.1.3、4.1.5、4.1.7.1、4.1.7.2、4.1.7.3、4.1.8、4.1.9、4.1.10、4.1.11、4.1.12)；增加了“高效导向筛板”“立体传质塔板”“立体连续传质塔板”（见4.1.6.5、4.1.6.6、 4.1. 6. 7); 修改了“塔板”的内容，将“浮阀”移至“塔盘”节（见4.1.7，1987年版编号为21212)；增加了“F1型浮阀塔板”“环形浮阀塔板”“AVD微分浮阀塔板”“高效锥形浮阀塔板”“导向圆浮阀塔板”“圆盘形浮阀塔板”“旋转浮阀塔板”（见4.1.7.1.1、4.1.7.1.2、 4.1.7.1.3、4.1.7.1.4、4.1.7.1.5、4.1.7.1.6、4.1.7.1.7); 将“条形浮阀”改为“条形浮阀塔板”，增加了“梯形导向浮阀塔板”“齿边浮阀塔板”“单侧浮动整流浮阀塔板”“导向筛孔浮阀塔板”“斜喷浮阀塔板”“波纹导向浮阀塔板”（见 4.1.7.2、4.1.7.2.1、4.1.7.2.2、4.1.7.2.3、4.1.7.2.4、4.1.7.2.5、4.1.7.2.6，1987 年版编号为21215）； -增加了“其他浮阀塔板”，如“管式浮阀塔板”“HTV船形浮阀塔板”“BVT浮阀塔板” “SuperV浮阀塔板”“双层浮阀塔板”“方形浮阀塔板”“新型椭圆形浮阀塔板”“十字浮阀塔板”“三角浮阀塔板”（见4.1.7.3、4.1.7.3.1、4.1.7.3.2、4.1.7.3.3、4.1.7.3.4、 4.1.7.3.5、4.1.7.3.6、4.1.7.3.7、4.1.7.3.8、4.1.7.3.10); 增加了“固定阀塔板”，如“V-Grid塔板”“新型固定阀塔板”“微分固定阀塔板”“圆形固定阀塔板”“半椭圆形固定阀塔板”“带折边固定阀塔板”“导向固定阀塔板”“斜孔塔板”（见 4.1.8、4.1.8.1、4.1.8.2、4.1.8.3、4.1.8.4、4.1.8.5、4.1.8.6、4.1.8.7、4.1.8.8); 增加了“圆形泡罩塔盘”“常规泡罩塔盘”“扁平泡罩塔盘”“伞形泡罩塔盘”“条形泡罩塔盘”（见4.1.9.1、4.1.9.2、4.1.9.3、4.1.9.4、4.1.9.5)；增加了“T/P复合型塔盘”“P/T复合型塔盘”（见4.1.10.1、4.1.10.2)； -增加了“筛孔穿流塔盘”“栅缝穿流塔盘”“双筛孔穿流塔盘”“穿流式波纹筛板”“非均匀开孔穿流式波纹筛板”（见4.1.11.1、4.1.11.2、4.1.11.3、4.1.11.5、4.1.11.6)；一增加了“气体折流塔板”“微孔介质塔板”“高弹性浮阀塔板”（见4.1.12.7、4.1.12.8、
-
4. 1.12. 9); -增加了“梢形板”“圆盘形阀的排列方式”（见4.2.7、4.2.17)； HG/T 31612018
—删除了“高效填料”定义（见1987年版编号为22001）；
删除了“整砌填料”，将“规则填料”修改为“规整填料”（见4.4.2，1987年版编号为 22013); 修改了“散装填料”的类型，增加了“哈埃派克填料”“麦勒环填料”“阶梯短环填料”“扁环填料”“纳特环填料”“共轭环填料”“半环填料”“球形填料”“多面球填料”“TRI球形填料”“雪花形填料”“海尔环填料”“茵派克填料”（见4.4.1.6、4.4.1.7、4.4.1.9、 4.4.1.10、4.4.1.11、4.4.1.12、4.4.1.16、4.4.1.17、4.4.1.18、4.4.1.19、4.4.1.21、 4.4.1.22、4.4.1.23，1987年版编号为22002)；修改了“规整填料”的类型，增加了“网孔格栅填料”“优流填料”“脉冲填料”“古德洛填
一
料”“英特洛克斯填料”“淋水板型填料”“翅片波纹填料”（见4.4.2.4、4.4.2.5、 4.4.2.6、4.4.2.7、4.4.2.8、4.4.2.9、4.4.2.10，1987年版编号为22013)；修改了“喷淋装置”为“液体分布装置”，修改分类（见4.5，1987年版编号为23000）； -修改了“液体再分布器”定义（见4.6.2，1987年版编号为23101）；增加了“槽式液体分布器”“管式液体分布器”“喷射式液体分布器”“盘式液体分布器”“槽盘式液体分布器”（见4.5.1、4.5.2、4.5.3、4.5.4、4.5.5）；增加了“液体收集再分布装置”分类，增加了“液体收集器”“液体再分布器”（见4.6、
-
4.6.1、4.6.2); 为了符合塔器行业发展，增加了“填料压紧装置”分类，增加了“填料压板”“床层限制器” (见4.8、4.8.1、4.8.2); 增加了“降膜再沸器”（见4.11.5）；增加了“溶剂选择性系数”“分配曲线”“溶解度曲线”“操作范围”“灵活性”“夹点”“夹带液泛”“最小回流比”“全回流”“最小液气比”“灵敏板”“总传质系数”“气相传质系数” “液相传质系数”（见5.1.2、5.1.4、5.1.5、5.1.9、5.1.10、5.1.11、5.1.13、5.1.17、 5.1.18、5.1.20、5.1.23、5.1.25、5.1.26、5.1.27)；增加了“简捷计算法”“最少理论板数”“相平衡方程”“逐板计算法”“精馏段操作线”“提馏段操作线”“吸收塔操作线”“塔径”“能力因子”“填料层高度”“安全因子”（见5.2.9、 5.2.10、5.2.11、5.2.12、5.2.13、5.2.14、5.2.15、5.2.16、5.2.18、5.2.19、5.2.21); 增加了“溢流液泛”“气泡夹带”“液体流道长度”“降液管顶部面积”“降液管底部面积” “降液管受液盘面积”“鼓泡态”（见5.3.5、5.3.7、5.3.15、5.3.16、5.3.17、5.3.18、 5.3.19.1); -增加了“湿填料因子”“名义比表面积”“峰高”“波距”“倾角”“齿顶角”“堆积密度”“水力直径”“每米填料压降”“干填料压降”“湿填料压降”“动持液量”（见5.4.2、5.4.5、 5.4.6、5.4.7、5.4.8、5.4.9、5.4.10、5.4.11、5.4.12、5.4.13、5.4.14、5.4.18)。
本标准由中国石油和化学工业联合会提出。 本标准由全国化工机械与设备标准化技术委员会（SAC/TC429）归口。 本标准起草单位：上海化工研究院有限公司、华东理工大学。 本标准主要起草人：许保云、艾波、梁海波、凌昊、翟金国、李良君、王世忠、包春凤、周帼
彦、江孝平、吴高胜、李瑜哲、王传昌、胡家乐。
本标准所代替标准的历次版本发布情况为：
HG/T 3161—1987。
IV HG/T3161—2018
塔器名词术语
1范围
本标准规定了化工用塔器的基本概念、分类、结构与零部件、设计与计算的名词术语。 本标准适用于化工生产中通用的具有内部构件的钢制塔器。
-
2基本概念
2. 1 塔器；塔设备 column
使两流体介质间进行传热和传质的设备。
3分类 3.1 按单元过程分类 3. 1. 1
精馏塔distillationcolumn 用于精馏过程的塔器。
3. 1. 2
吸收塔absorptioncolumn 用于吸收过程的塔器
3. 1. 3
解吸塔；再生塔（ desorption column 用于解吸过程的塔器。 同义词：再生塔
3. 1. 4
萃取塔 extraction column 用于萃取过程的塔器。
3. 1. 5
汽（气）提塔 strippingcolumn 用于汽（气）提过程的塔器。
3. 1. 6
洗涤塔 washingcolumn 用液体洗涤气体中所含固体或液体微粒的塔器。
1 HG/T3161—2018
3. 1.7
冷却塔 coolingcolumn 用于冷却过程的塔器。
3.2按内部结构分类
3. 2. 1
板式塔platecolumn 内部装有多层塔盘的塔器。
3. 2. 2
填料塔packedcolumn 内部装有填料的塔器
3. 2. 3
多管塔 multitubular column 由若干个直径较小的填料塔并列构成且具有共同再沸器或共同塔顶的塔器。
3. 2. 4
脉冲塔 pulsed column 借脉冲机构使塔内液体皇毛手脉冲运 动的塔器
3.2.5
瑞球塔 turbulentballcolumn 在塔 内两块多孔板 发（栅板间放置
量可自由瑞动的轻 经质小球的塔器。
3. 2. 6
转盘塔 rotating disc column 立式圆筒的内壁上等距地安置了许多固定环塔中心轴上安装了许多圆盘，每个圆盘恰在两相邻
环之间，圆盘可以转动。 3. 3 按操作压力分类 3. 3. 1
加压塔 pressurized column 操作压力一般大于405.3kPa，操作特点为低气速、高液体负荷和高流量参数。
3. 3. 2
常压塔atmosphericcolumn 操作条件接近常压的操作条件，一般压力为101.3kPa～405.3kPa。
3. 3. 3
减压塔 vacuumcolumn 操作压力低于101.3kPa，操作特点为高气速、低液体负荷和低流量参数。
2 HG/T3161—2018
4结构与零部件 4. 1
塔盘tray 板式塔中沿塔高逐层安置的气液两相进行传质过程的板状组合构件。
4. 1. 1
单溢流塔盘 single pass tray 降液管在一端、受液盘在另一端的塔盘（见图1）。
说明：
一受液盘；
1 2—塔板； 3
一降液管； 4——塔体。
图1 1单溢流塔盘
4. 1. 2
双溢流塔盘 twopasstray 降液管安置在塔盘中部，液体由两端同时流向中部；或降液管安置在塔盘两端，液体分两路同时
由中部流向两端（见图2）。
3 HG/T 3161—2018
说明：
一塔板；降液管；塔体。
1- 2- 3-
图2双溢流塔盘
4. 1. 3
多溢流塔盘 multi-passtray 塔盘上的溢流堰有多 其特 为有很
受很大的液体负荷（见图3）。
说明：
塔体；一塔板；一降液管。
2.
3
图3多溢流塔盘
4. 1. 4
U形流塔盘 reverse flow tray 液体在其上做U形流动的塔盘（见图4)。
