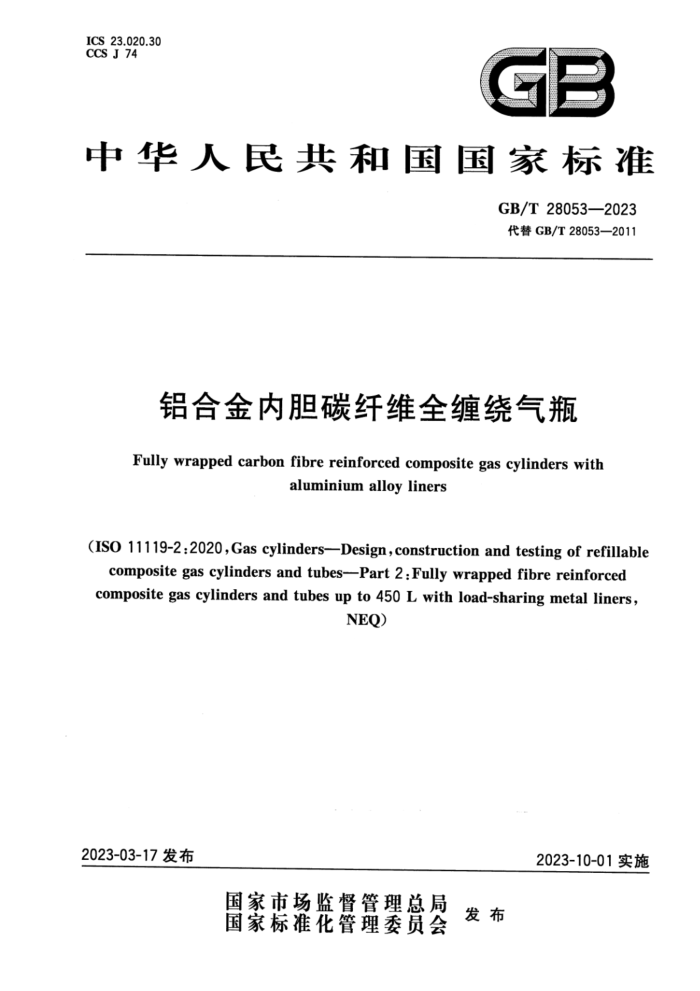

ICS 23.020.30 CCS J 74
C
中华人民共和国国家标准
GB/T28053—2023 代替GB/T28053—2011
铝合金内胆碳纤维全缠绕气瓶 Fully wrapped carbon fibre reinforced composite gas cylinders with
aluminium alloy liners
(ISO 11119-2:2020,Gas cylinders-Design,construction and testing of refillable
composite gas cylinders and tubes-Part 2:Fully wrapped fibre reinforced composite gas cylinders and tubes up to 450 L with load-sharing metal liners,
NEQ)
2023-03-17发布
2023-10-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T28053—2023
目 次
前言 1范围 2规范性引用文件 3术语和定义、符号.
3.1术语和定义 ...... 3.2符号 4型式、参数、分类和型号 4.1型式 4.2参数 4.3 分类 4.4 型号 5技术要求 5.1 材料 5.2 设计 5.3 制造 5.4 附件 6试验方法和合格指标 6.1 内胆 6.2 气瓶..
..
10
检验规则· 7.1 出厂检验 7.2 型式试验… 7.3 设计变更 8标志、包装、运输和储存.. 8.1 标志 8.2 电子标签 8.3 包装… 8.4 运输 8.5 储存 9产品合格证和批量检验质量证明书 9.1产品合格证· 9.2批量检验质量证明书附录A（规范性） 气瓶装阀扭矩附录B（资料性) 螺纹切应力安全系数计算方法 B.1计算公式
7
17 17 18 20 20 20 20 20 20 20 20 21 22 23 23 I GB/T28053-—2023
B.2计算示例附录C（规范性）呼吸器用气瓶专项技术要求 C.1 总则· C.2 设计 C.3 试验方法和合格指标· C.4 出厂检验、型式试验和设计变更附录D（规范性）外保护套 D.1 材料· D.2 设计： D.3 制造· D.4 试验附录E（规范性）层间剪切试验方法.… E.1 一般要求· E.2 试样制作· E.3 取样和试样尺寸
24 27 27 27 28 ..30
33 33 33 33 33 36
36
36 36 36 37 38
E.4 试验要求· E.5 试验步骤 E.6 层间剪切强度计算 E.7 试验结果 E.8 试样报告附录F（资料性）常见压缩气体的温升压力附录G（资料性） 铝合金内胆碳纤维全缠绕气瓶批量检验质量证明书
0
38
39
40
图1 气瓶瓶体结构型式图2 取样部位示意图图3 拉伸试样图图4 弯曲试验示意图图5 裂纹缺陷示意图图6 跌落试验示意图图7 大于150L气瓶冲击试验示意图图 B.1 瓶口内螺纹和外螺纹啮合尺寸及受力部位示意图图 D.1 外保护套强度试验示意图图D.2 跌落试验示意图图E.1 试样尺寸图图E.2 试样安装示意图图E.3 破坏模式示意图图G.1 铝合金内胆碳纤维全缠绕气瓶批量检验质量证明书表1 气瓶公称容积的允许偏差表2 铝合金化学成分· 表3 弯曲试验压头直径和压扁试验压头间距表4 合格指标 I
8
0
13 14 15 24 34 35 36 37 38 :0
......
..
12 GB/T28053—2023
表5 气瓶出厂检验及型式试验表6 设计变更表A.1 气瓶阀门装配扭矩表 B.1 M18X1.5-6H内螺纹的极限尺寸表 B.2 M18×1.5-6g外螺纹的极限尺寸.. 表 C.1 呼吸器用气瓶出厂检验及型式试验表C.2 呼吸器用气瓶设计变更表 D.1 暴露周期表F.1 常见压缩气体在65℃时的温升压力
18 19 22
........
...
...25 ...25
31 32 35 39
..
...
....
II GB/T28053—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T28053一2011《呼吸器用复合气瓶》，与GB/T28053一2011相比，主要技术变化如下：
a) 更改了范围（见第1章，2011年版的第1章）； b) 更改了水压试验压力的规定（见5.2.2.2，2011年版的5.2.2.1)； c) 更改了最小爆破压力的规定（见5.2.2.3，2011年版的5.2.2.2）； d) 增加了内胆弯曲、压扁试验（见6.1.6.4、6.1.6.5)； e) 更改了常温压力循环试验（见6.2.6，2011年版的6.2.6）； f) 增加了裂纹容限试验（见6.2.8）； g) 更改了跌落/冲击试验（见6.2.9，2011年版的6.2.9)； h) 更改了枪击试验（见6.2.10，2011年版的6.2.10）； i) 更改了火烧试验（见6.2.11,2011年版的6.2.11)； j) 增加了盐水浸渍试验（见6.2.12)； k） 增加了电子标签（见8.2)； 1）将2011年版的《呼吸器用复合气瓶》的部分技术要求纳入附录中（见附录C，2011年版的第5
章、第6章、第7章)。 本文件参考ISO11119-2：2020《气瓶可重复充装、复合气瓶和复合管式气瓶的设计、制造和试
验第2部分：不超过450L的承载金属内胆纤维增强全缩绕复合气瓶和复合管式气瓶》起草，一致性程度为“非等效”。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国气瓶标准化技术委员会（SAC/TC31)提出并归口。 本文件起草单位：沈阳欧施盾新材料科技有限公司、北京天海工业有限公司、大连锅炉压力容器检
验检测研究院有限公司、浙江大学、中国特种设备检测研究院、北京科泰克科技有限责任公司、佛吉亚斯林达安全科技(沈阳)有限公司、中材科技（成都)有限公司、浙江凯博压力容器有限公司、沈阳特种设备检测研究院、沈阳中复科金压力容器有限公司、辽宁美托科技股份有限公司。
本文件主要起草人：姜将、胡军、张保国、郑津洋、黄强华、杨树军、邓红、孙冬生、石凤文、王艳辉、 杨明高、吴庆锋、韩冰、陆国安、郝延平、刘扬涛、李召君。
本文件于2011年首次发布，本次为第一次修订。
V GB/T280532023
铝合金内胆碳纤维全缠绕气瓶
1范围
1.1本文件规定了铝合金内胆碳纤维全缠绕气瓶（以下简称“气瓶”)的术语和定义、符号、型式、参数、 分类和型号、技术要求、试验方法和合格指标、检验规则、标志、包装、运输、储存及产品合格证和批量检验质量证明书。 1.2本文件适用于设计制造下列使用工况下的可重复充装的气瓶：
a) 使用环境温度一40℃～65℃； b) 公称工作压力不大于30MPa； c) 公称容积不大于450L； d) 盛装与铝合金内胆（以下简称“内胆”)材料具有相容性的天然气、氧气、空气、氮气、氩气、氨气、
氛气、氟气等压缩气体和二氧化碳液化气体。
1.3本文件不适用于车用气瓶。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 192 普通螺纹 基本牙型 GB/T196 普通螺纹基本尺寸 GB/T 197 普通螺纹 公差 GB/T 228.1 金属材料 4拉伸试验第1部分：室温试验方法 GB/T 230.1 金属材料 洛氏硬度试验第1部分：试验方法 GB/T 231,1 金属材料 布氏硬度试验第1部分：试验方法 GB/T232 金属材料弯曲试验方法 GB/T 1458 纤维缠绕增强塑料环形试样力学性能试验方法 GB/T3191 铝及铝合金挤压棒材 GB/T3246.1 变形铝及铝合金制品组织检验方法 第1部分：显微组织检验方法 GB/T3246.2 变形铝及铝合金制品组织检验方法 第2部分：低倍组织检验方法 GB/T 3362 碳纤维复丝拉伸性能试验方法 GB/T3880.1 一般工业用铝及铝合金板、带材第1部分：一般要求 GB/T3880.2 一般工业用铝及铝合金板、带材第2部分：力学性能 GB/T3880.3 一般工业用铝及铝合金板、带材第3部分：尺寸偏差 GB/T3934 普通螺纹量规技术条件 GB/T4437.1 铝及铝合金热挤压管第1部分：无缝圆管 GB/T4612 塑料环氧化合物环氧当量的测定 GB/T6519 变形铝、镁合金产品超声波检验方法 GB/T7690.1 增强材料纱线试验方法第1部分：线密度的测定
1 GB/T28053—2023
GB/T7690.3增强材料纱线试验方法第3部分：玻璃纤维断裂强力和断裂伸长的测定 GB/T 7999 铝及铝合金光电直读发射光谱分析方法 GB/T9251 气瓶水压试验方法 GB/T 9252 气瓶压力循环试验方法 GB/T 9789 金属和其他无机覆盖层 通常凝露条件下的二氧化硫腐蚀试验 GB/T10125 人造气氛腐蚀试验盐雾试验 GB/T11640 铝合金无缝气瓶 GB/T12137 气瓶气密性试验方法 GB/T13005 气瓶术语 GB/T15385 气瓶水压爆破试验方法 GB/T16422.3 塑料 实验室光源暴露试验方法第3部分：荧光紫外灯 GB/T19466.2 塑料差示扫描量热法(DSC) ）第2部分：玻璃化转变温度的测定 GB/T20668 统一螺纹基本尺寸 GB/T20975（所有部分）铝及铝合金化学分析方法 GB/T26749 碳纤维浸胶纱拉伸性能的测定 GB/T32249 铝及铝合金模锻件、自由锻件和轧制环形锻件 通用技术条件 GB/T33215 气瓶安全泄压装置 GB/T38106 压力容器用铝及铝合金板材 GB/T38512 压力容器用铝及铝合金管材 YS/T67 变形铝及铝合金圆铸锭 YS/T479 一般工业用铝及铝合金锻件
3术语和定义、符号
3.1术语和定义
GB/T13005界定的以及下列术语和定义适用于本文件。
3.1.1
屈服强度yieldstress 塑性延伸率为0.2%时的应力。
3.1.2
等效纤维equivalentfibre 具有与设计原型相同的原始材料，且公称抗拉强度和模量均未超过设计原型规定值士5%的纤维。
3.1.3
铝合金内胆碳纤维全缠绕气瓶fullywrappedcarbonfibrereinforcedcompositegascylinderswith aluminium alloy liners
用浸渍树脂的连续碳纤维在铝合金内胆外表面沿环向和径向缠绕，经固化而制成的气瓶。 3.1.4
外保护套 protectivesleeve 保护气瓶免受撞击而设置的保护附件。
3.1.5
剩余爆破压力 residualburstpressure 气瓶在经过高低温压力循环、裂纹容限等试验后所测得的实际爆破压力值。
3.1.6
最小爆破压力 minimumburstpressure 气瓶设计时规定的水压爆破试验满足的最低爆破压力值。
2
