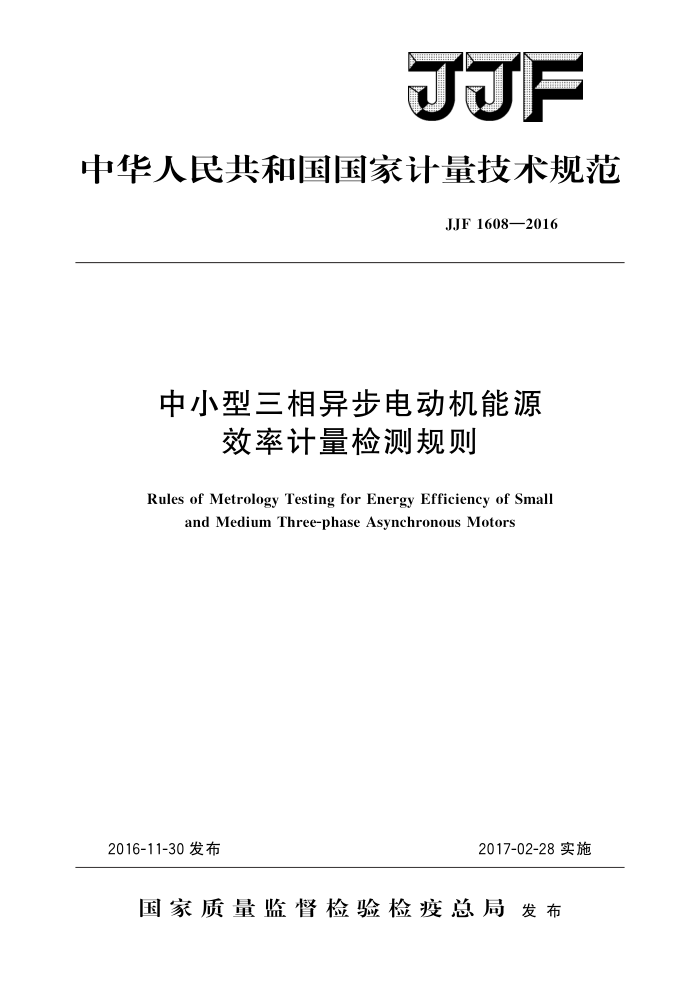

JJF
中华人民共和国国家计量技术规范
JJF1608—2016
中小型三相异步电动机能源
效率计量检测规则
Rules of Metrology Testing for Energy Efficiency of Small
and Medium Three-phase Asynchronous Motors
2017-02-28实施
2016-11-30发布
国家质量监督检验检疫总局发布 JJF1608—2016
中小型三相异步电动机能源
效率计量检测规则
JJF 1608—2016
Rules of MetrologyTestingforEnergyEfficiency
of Small and Medium Three-phase
Asynchronous Motors
归口单位：全国法制计量管理计量技术委员会
能效标识计量检测分技术委员会
主要起草单位：国网计量中心
参加起草单位：福建省计量科学研究院
河南省计量科学研究院重庆市计量质量检测研究院河北电机股份有限公司
本规范委托全国法制计量管理计量技术委员会能效标识计量检测分技
术委员会负责解释 JJF1608—2016
本规范主要起草人：
王鹤 (国网计量中心) 薛金会（国网计量中心）李飞 （国网计量中心）
参加起草人：
黄洪（福建省计量科学研究院）刘文芳（河南省计量科学研究院）王刚（重庆市计量质量检测研究院）杨秀军（河北电机股份有限公司） JJF1608—2016
目
录
引言
(IⅡ) (1 ) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (4) (4) (4) (4) (5) (5) (5) (12) (12) (13) (13) (13) (13) (15) (16) (17) (18) (19) (26) (27) (36)
范围 2 引用文件： 3术语和计量单位 3.1 负载试验· 3.2 空载试验· 3.3 效率容差 3. 4 能效限定值 3.5 能效等级·
&
概述· 5 计量要求 5. 1 能源效率标识标注， 5. 2 能效指数（能源消耗量） 5.3能效等级· 6 检测条件.· 6.1 环境条件· 6.2 测量设备. 6.3测量不确定度· 7 检测项目和方法· 7. 1 抽样原则和方法： 7. 2 样本检测·· 7.3 原始记录 7. 4 数据处理 8检测结果 8.1 效率计量检测结果合格判据： 8.2 检测结果评定准则· 8.3 检测报告附录A热试验程序和断电停机后热电阻的确定附录 B 额定负载绕组温升的确定附录 C 转矩读数修正值T。的确定试验附录D 线性回归分析附录E 中小型三相异步电动机能源效率测量不确定度评定示例附录F 中小型三相异步电动机能源效率计量检测抽样单（格式）附录 G 中小型三相异步电动机能源效率计量检测原始记录（格式）附录H中小型三相异步电动机能源效率计量检测报告（格式）
I JJF1608—2016
引言
为了规范实行能源效率标识管理的中小型三相异步电动机的能源效率计量检测工作，依据JJF1261.1一2010《用能产品能源效率标识计量检测规则》的要求，制定本规范。
本规范为首次发布。
ⅡI JJF1608—2016
中小型三相异步电动机能源效率计量检测规则
1范围
本规范规定了中小型三相异步电动机（以下简称电动机）的能源效率计量要求、计量检测程序、计量检测方法、计量检测结果评定准则和检测报告等内容。
本规范适用于380V电压，50Hz三相交流电源供电，额定功率在0.75kW～375kW 范围内，极数为2极、4极和6极，单速封闭自扇冷式、N设计、连续工作制的一般用途电动机或一般用途防爆电动机的能源效率计量监督检测，委托检测可参考本规范进行。生产和销售电动机的单位亦可参照本规范进行检测。
接受检测的电动机应是生产者自检合格的产品。
2 引用文件
本规范引用了下列文件： JJF1261.1一2010用能产品能源效率标识计量检测规则 GB755一2008旋转电机定额和性能 GB/T1032一2012三相异步电动机试验方法 GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB18613一2012中小型三相异步电动机能效限定值及能效等级凡是注日期的号引用文件，仅注目期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
以下术语和计量单位适用本规范 3.1负载试验loadtest
电动机在额定电压和额定频率下运行所进行的试验，试验采用直接负载法。 注：直接负载法是指在本规范规定的试验条件下，用合适的设备（如直流电机或三
相异步电机等）给被试电动机加负载进行试验的方法。 3.2空载试验no-loadtest
电机作为电动机运行，且运行时轴上无有效机械输出的试验。
3.3效率容差toleranceofenergyefficiency
电动机效率标称值与其测量值之间的允许偏差，计量单位为%。 3.4能效限定值minimum allowable values of energy efficiency
在规定测试条件下，电动机效率的最低允许值，计量单位为%。
3.5能效等级energyefficiencygrades
表示电动机能效高低差别的一种分级方法。按照GB18613一2012规定，电动机能效标识将能效分为3个等级。等级1表示电动机能效高，能耗低，等级3表示电动机能
1 JJF1608—2016
效低，能耗高。 4概述
中小型三相异步电动机是实行能源效率标识管理的产品。 三相异步电动机是依靠电磁感应而运行的电气装置，具有能作相对旋转运动的部
件，用于转换能量（用消耗电能的手段来产生机械能）。它由三相交流电源供电，具有与交流系统联接的中枢绕组，其负载时的转速与所接电网频率之比不是恒定值。
5计量要求
5.1 能源效率标识标注
在电动机的正面明显部位应粘贴或悬挂能源效率标识。能源效率标识标注的信息应包括生产者名称（或简称）、规格型号、能效等级、效率、额定功率（kW）、极数、依据的能源效率强制性国家标准编号、能效信息码和能效“领跑者”信息等内容。若产品铭牌上有相对应的产品规格型号、效率、额定功率和极数等信息，应在标识上注明参照铭牌同时使用；若产品铭牌上缺少相对应的信息，则标识上必须明确标注所有信息。
能源效率标识的样式应符合电动机能源效率标识标注的要求，计量单位的标注应符合国家法定计量单位的要求。
注：能效“领跑者”信息仅针对列入国家能效“领跑者”目录的产品。
5.2能效指标（能源消耗量）
电动机使用的能源效率标识的效率标注值应符合GB18613一2012对电动机效率限定值的要求。电动机在额定输出功率下的效率实测值应不小于表1能效等级3级的最小值，其效率容差的计算应符合GB755一2008第12章的规定，详见表2。
表1中小型三相异步电动机能效等级
能效/% 2级 4极 6极 2极 4极 6极
额定功率/kW
3级
1级
2极 4极 6极
2极
0. 75 84. 9 85. 6 83. 1 80.7 82.5 78. 9 77. 4 79.6 75.9 1. 1 86.7 87. 4 84.1 82.7 84. 1 81.0 79. 6 81. 4 78.1 1. 5 87.5 88.1 86.2 84. 2 85.3 82.5 81.3 82.8 79.8 2. 2 89.1 89.7 87.1 85. 9 86.7 84.3 83.2 84.3 81.8
89. 7 90.3
90.3 90. 9
88.7 89.7
87. 1 88. 1
87. 7 88. 6
85.6 86.8
84. 6 85.8
85. 5 86.6 84.6
83.3
3 4 5. 5 91.5 92.1 89. 5 89. 2 89. 6 88.0 87. 0 87.7 86.0
88.7 87.2
7. 5 92.1 92.6 90. 2 90.1 90. 4 89.1 11 93.0 93.6 91. 5 91.2 91.4 90.3 89.4 89.8 88.7 15 93.4 94.0 92. 5 91. 9 92.1 91.2
88. 1
90.6 89.7
90.3
2 JJF1608—2016
表1（续)
能效/% 2级 4极 6极 2极 4极 6极
额定功率/kW
1级
3级
2极 4极
2极 92.4 92.7
6极 93.1 93.9
91.7 92.2
18.5 93.8
94. 3
92.6
90. 9 91.3 91.6 90.9
91.2
90.4
22 30 37 94.8 95.3 94.6 93.7 45 95.1 95. 6 94.9 94.0 55 95. 4 95.8 95. 2 94. 3 94. 6 94.1 75 95.6
94.4 94.5
94.7 95.0 94. 3 93. 3 93.6 92.9 92.0 92.3 91.7
93.0
93. 9 94. 2
93.3 92.5 92.7 92.2 93.7 92.9 93.1 92.7
93.1 93.7
93.2
93. 5
96.0
95.4
94. 7
95. 0
94.6
93.8
94.0
90 95.8 96.2 95.6 95. 0 95. 2 94.9 94.1 94.2 94.0 110 96.0 96. 4 95.6 95.2 95. 4 95.1 94.3 94. 5 94.3 132 96. 0 96.5 95.8 95. 4 95. 6 95.4 94. 6 94.7 94.6
94.9 94.8
160 200 96.3 250 96. 4 96.7 96.1 95.8 96. 0 95.8 95.0 95.1 95.0 315 96.5 96.8 96.1 95.8 96.0 95.8 95.0 95.1 95.0 355~
96.2
96.5 96.6
96.0 96.1
95. 6 95.8
95.8 96.0
95.6 94.8 95.8
95.0
95. 1
95.0
96.6 96.8 96.1 95.8 96. 0 95.8 95.0 95. 1 95.0 注：表1中未列出额定功率值的电动机， 其效率可用线性插值法确定。 电动机在额定输出功率下的效率实测值应不小于其标注值，其效率容差的计算应符
375
合GB755一2008第12章的规定，详见表2。
表2电动机效率指标容差额定功率 P~≤150kW P~>150kW
序号 1 2 注：PN为电动机额定功率，n为标注值。
效率容差 -15%×(1-m) -10%×(1-m)
5.3 能效等级
能源效率标识标注的能效等级应符合GB18613一2012对能效等级的要求。电动机的能效等级指标见表1。
根据电动机效率实测值确定的能效等级应不低于标注的能效等级。
3
