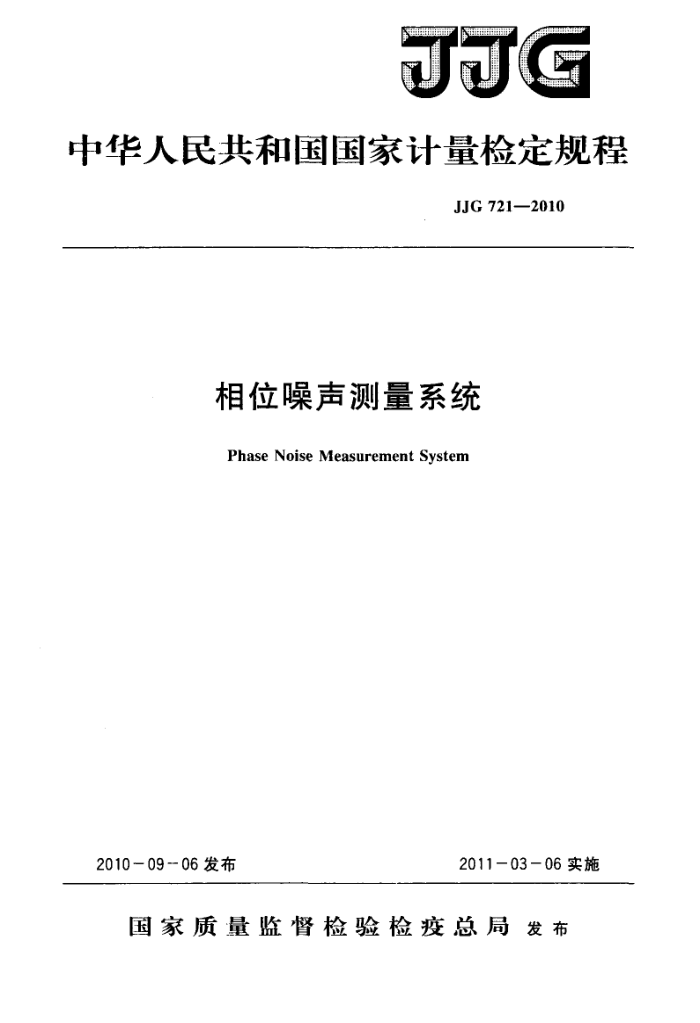

JJG
中华人民共和国国家计量检定规程
JJG721—2010
相位噪声测量系统
Phase Noise Measurement System
2010-09-06发布
2011-03-06实施
国家质量监督检验检疫总局发布 JJG721—2010
相位噪声测量系统
检定规程 Verification Regulation of
JJG 721—2010 代替JJG721—1991
Phase Noise Measurement System
本规程经国家质量监督检验检疫总局于2010年9月6日批准，并自
2011年3月6日起施行。
归口单位：全国时间频率计量技术委员会
主要起草单位：中国航天科工集团二院二〇三所
参加起草单位：中国计量科学研究院
本规程委托全国时间频率计量技术委员会负责解释 JJG7212010
本规程主要起草人：
韩 红（中国航天科工集团二院二〇三所）阎栋梁（中国航天科工集团二院二〇三所）
参加起草人：
张爱敏（中国计量科学研究院）杨军（中国航天科工集团二院二〇三所） JJG721—2010
目 录
(1 ) (1 ) (1) (1) (1) (2) (2) ( 2) (3) (4) (4) (4) (4) (4) (6) (10) (10) (11) (12)
1 范围 2 术语和计量单位· 3 概述· 3.1 用途 3. 2 组成及工作原理· 4计量性能要求 4.1 相位噪声本底（不含下变频器） 4.2 下变频器技术性能 4.3 调幅噪声本底 5通用技术要求 5. 1 外观及附件 5. 2 工作正常性· 6计量器具控制. 6.1 检定条件 6. 2 检定项目及检定方法· 6.3 检定结果的处理· 6.4 检定周期· 附录A 检定证书内页格式附录 B 检定结果通知书内页格式
. JJG721—2010
相位噪声测量系统检定规程
1范围
本规程适用于相位噪声测量系统（采用正交检相法和鉴频器法）的首次检定、后续检定和使用中检验。
2术语和计量单位
2.1相位噪声phasenoise
频率稳定度的频域表征。定义为单边带偏离信号载频处单位带宽（取1Hz）内调相边带功率与载波功率之比。单位为dBc/Hz。偏离载频的偏离值称为傅立叶频率。 2.2相位噪声本底phasenoisefloor
在一定的载波频率和功率下，相位噪声测量系统的测量能力的极限值。单位为 dBc/Hz. 2.3相位检波常数phasedetectioncoefficient
被测件的相位起伏和检相器输出电压起伏之间的关系。通常用K。表示。单位为 V/rad. 2.4附加相位噪声additionalphasenoise
频率控制部件引人的相位噪声。单位为dBc/Hz。 2.5调幅噪声amplitude-modulationnoise
单边带偏离信号载频处单位带宽（取1Hz）内调幅边带功率与载波功率之比。单位为dBc/Hz。偏离载频的偏离值称为傅立叶频率。
3概述 3.1用途
相位噪声测量系统（以下简称测量系统）主要用于测量各种频率源的相位噪声和各种频率控制部件的附加相位噪声，被广泛应用于通信工程、时间频率测量等领域。 3.2组成及工作原理
主要由相位噪声测试接口、下变频器、数据采集与处理器（频谱仪或A/D采集器）及计算机组成，测量系统软件通过接口可对上述除计算机以外的各部分及默认的参考源进行程控；直接检相频率范围为50kHz～26.5GHz，通过下变频器可使被检频率扩展至40GHz;
测量系统组成原理框图见图1。
1 JJG721-2010
相位噪声测量系统相位噪声测试接1
被检频率源
被检检相器参考
低噪声放大器
数据采集与处理器
低通滤波器
下变频器
参考频率源
电调输入
控制 锁相环路 正交
计算机
指示器
电压
+
1
图1相位噪声测量系统组成原理框图
4计量性能要求
4.1 相位噪声本底（不含下变频器）
相位噪声本底要求见表1。
表1 相位噪声本底要求
单边带相位噪声戈（f）单位：dBc/Hz 射频频段
傅立叶频率于
微波频段 1.2GHz~26.5GHz
50kHz~1.8GHz
1 Hz 10 Hz 100 Hz 1 kHz 10kH2 ≥100kHz
-130~-140 -140~ 150 150～-160 ·160～170 -168~178 168~178 +6~～±16 +7~+17
115～-120 —125～—130 135～140 -145～-150 -155～-160 160~～-168 +5～+6 +7~～+10
RF输入功率（dBm） LO输人功率（dBm）
4.2下变频器技术性能 4.2、1中频输出频率及功率
输人频率：1GHz～40GHz 输出频率：5MHz～1.8GHz 输出功率：一10dBm～十10dBm
4.2.2附加相位噪声
附加相位噪声要求见表2。
2 JJG721—2010
表2 下变频器附加相位噪声要求
单边带相位噪声（f） 单位：dBc/Hz
傅立叶频率f
载波频率f。=10GHz
10 Hz 100 Hz 1 kHz 10 kHz 100 kHz 1MHz 10MHz
-60～77 80~-93 -97～117 -119～129 —125~—136 -135～143 —135～—154
4.2.3本振源相位噪声
本振源相位噪声要求见表3。
表 3 下变频器本振源相位噪声要求
单边带相位噪声（f）单位：dBc/Hz
傅立叶频率f
载波频率f。=4.2GHz
10 Hz 100 Hz 1 kHz 10 kHz 100kHz 1 MHz 10MHz
72~～-85 92～—98 120~～—127 -131～-138 -138~～-141 —145～—157 —145~-165
4.3 调幅噪声本底
调幅噪声本底要求见表4。
表4调幅噪声本底要求
单边带调幅噪声m(f) 单位：dBc/Hz
傅立叶频率f
载波频率fo=600MHz
100 Hz 1 kHz 10 kHz ≥100 kHz 输入信号功率
—105~142
125～-140 -140~-150
-150 +10 dBm JJG721—2010
5通用技术要求 5.1外观及附件
前面板或后面板上应有仪器名称、型号、制造厂、出厂序号和电源要求。电源开关、输入输出端口、功能设置开关和旋钮应有明确的识别标志。专用接口、通讯线、转接头及电缆线应齐全。
外观不应有影响正常工作的机械损伤。开关和旋钮应灵活、可靠。输人输出端口牢固。
首次检定要携带使用说明书；后续检定要携带前次的检定证书。
5.2工作正常性
被检测量系统通电后应通过自检，功能正常。
6计量器具控制
6.1检定条件 6.1.1检定用设备 6.1.1.1频率合成器
a）频率范围：1MHz～40GHz b）输出频率可调，频率分辨力：1Hz c）输出功率：0dBm～+18dBm，载波频率.≤1GHz；
0dBm～+15dBm，载波频率f.>1GHz
d）相位噪声：相位噪声要求见表5。
表5频率合成器相位噪声要求
单边带相位噪声戈（f） 单位：dBc/Hz
傅立叶频率f
载波频率f。=10GHz
载波频率f。二400MHz
1 Hz 10 Hz 100 Hz 1 kHz 10kHz 100 kHz 1 MHz
-80 -105 120 135 -140 -140 -- 150
-50 -80 95 -110 120 -120 -140
