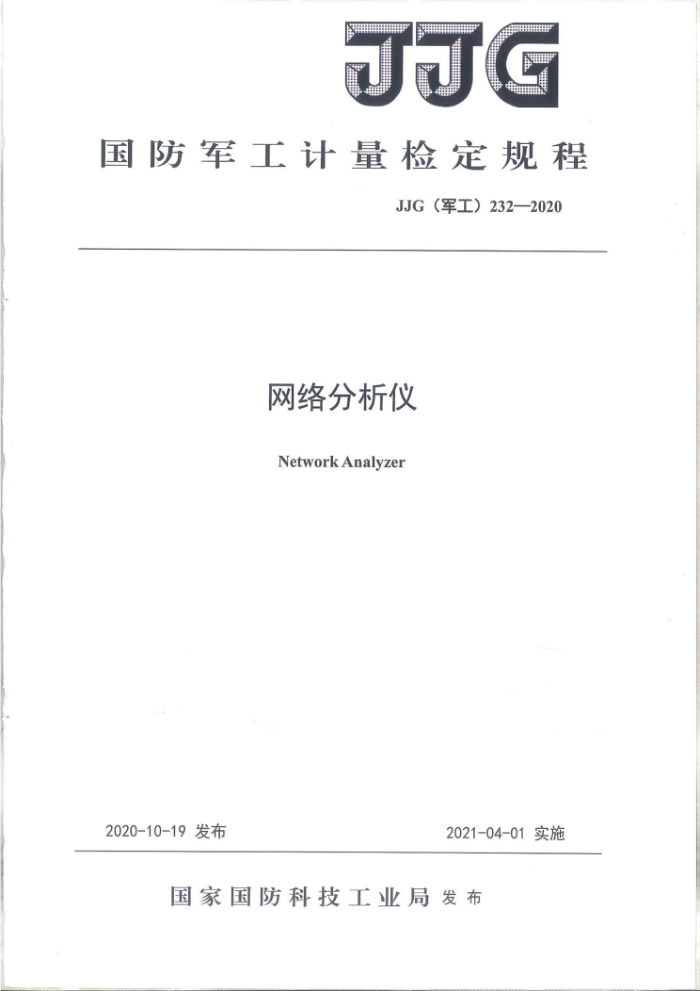

JJG
国防军工计量检定规程
JJG（军工）232—2020
网络分析仪
Network Analyzer
2020-10-19发布
2021-04-01实施
国家国防科技工业局发布 JJG（军工）232—2020
网络分析仪检定规程
JJG（军工）232—2020
VerificationRegulationofNetwork
Analyzer
主要起草单位：国防科技工业第二计量测试研究中心
参加起草单位：军事科学院系统工程研究院军用标准研究中心
中国人民解放军32381部队 JJG（军工）232—2020
本规程主要起草人：
陈婷（国防科技工业第二计量测试研究中心）鲁吉林（中国人民解放军32381部队）王庆民（军事科学院系统工程研究院军用标准研究中心）张娜（国防科技工业第二计量测试研究中心）刘杰 （国防科技工业第二计量测试研究中心）
参加起草人：李莹（国防科技工业第二计量测试研究中心）邓姝沛 （国防科技工业第二计量测试研究中心） JJG（军工）232—2020
目录
1范围... 2概述... 2.1原理... 2.2分类.. 2.3用途 3计量性能要求. 3.1反射幅度（电压驻波比） 3.2传输幅度. 3.3传输相位 4通用技术要求. 4.1外观和附件.. 4.2工作正常性... 5计量器具控制 5.1检定条件.. 5.2检定项目. 5.3检定方法. 5.4检定结果的处理. 5.5检定周期附录A检定记录格式.
2
国防军工 JJG（军工）232—2020
网络分析仪检定规程
1范围
本规程适用于9kHz～220GHz频段的标量网络分析仪和失量网络分析仪的首次检定、 后续检定和使用中检查。 2概述 2.1原理
网络分析仪是一种能在宽频带内进行扫频测量以确定被测网络散射参数的综合性测量仪器，主要由扫频信号源、信号分离部分、 信号接收部分及信号处理部分构成。扫频信号源为被测网络提供工作所需信号，经信号分离部分后被分离为入射信号、反射信号及传输信号，进入参考通道和测量通道的接收机，再由信号处理部分对接收机的信号进行处理以散射参数的形式输出表示被测网络的传输反射特性。原理框图如图1所示。扩频网络分析测量系统是在原有网络分析仪的系统组成上增加频率扩展模块将网络分析仪的频率扩展至毫米波至太赫兹频段。
信号处理部分
网络分析仪
信号接收部分
扫频信号源
十
信号分离部分
被测件
图1 网络分析仪原理框图 JJG（军工）232—2020
2.2分类
网络分析仪可分为标量网络分析仪和矢量网络分析仪。标量网络分析仪采用晶体检波的方式获得被测件的传输反射信号，只能表征散射参数的幅度信息；失量网络分析仪利用幅相接收机实现散射参数的矢量测量，可以表征散射参数的幅度和相位信息。 2.3用途
网络分析仪主要用于测量各类射频、微波、毫米波器件及系统的散射参数。 3计量性能要求 3.1反射幅度（电压驻波比）
频率范围：9kHz～220GHz 电压驻波比范围：≥1.0 最大允许误差：
±（1.6%~10%） （9kHz≤f≤67GHz），同轴系统 ±（(3%~12%) （50GHz≤f≤220GHz），波导扩频系统
3.2传输幅度
频率范围：9kHz～220GHz 传输幅度范围：0dB～70dB 最大允许误差：
±（0.04dB～0.6dB）（9kHz≤f≤67GHz），同轴系统 ±（0.10dB～1.0dB）（50GHz≤f≤220GHz），波导扩频系统
3.3传输相位
频率范围：9kHz～220GHz 传输相位范围：-180°~180° 最大允许误差：
±(0.4°~2°) （9kHz≤f≤67GHz），同轴系统 ±（(1.5°~8°) （50GHz≤f≤220GHz），波导扩频系统
注：以上列举了网络分析仪各项检定参数的测量范围和技术参数要求，检定时应以被检网络分析仪技术说明书中所列的技术参数要求为准。 4通用技术要求 4.1外观和附件
被检网络分析仪外观应完好无损，无影响正常工作的机械损伤，附件及使用说明书应齐全。 4.2工作正常性
被检网络分析仪通电预热后应通过全部自检。 5计量器具控制
2 JJG（军工）232—2020
5.1检定条件 5.1.1检定用设备
检定用设备应经过计量技术机构检定合格或校准满足使用要求，并在有效期内。 检定用的设备应与被检件具有相同的接头形式。 检定用设备如下： a）失配传输线：
1）电压驻波比范围：1.0～4.0； 2）电压驻波比不确定度U(k=2)：
0.8%5%（9kHz≤f≤67GHz），同轴系统 1.5%～6%（50GHz≤f≤220GHz），波导扩频系统
b）单端口失配器：
1）电压驻波比标称值：1.10/1.20、1.50、2.00 2）电压驻波比不确定度U(k=2)
0.8%~5%（9kHz≤f≤67GHz），同轴系统 1.5%～6%（50GHz≤f≤220GHz），波导扩频系统
c）衰减器：
1）衰减量标称值：3dB、20dB、40dB/50dB、60dB/70dB 2）衰减量不确定度U（k=2)：
0.02dB～0.3dB（9kHz≤f≤67GHz），同轴系统 0.05dB～0.5dB（50GHz≤f≤220GHz），波导扩频系统
d）匹配传输线：
1）相位范围：-180°～180° 2）相位不确定度U(k=2)
0.2°～1°（9kHz≤≤67GHz），同轴系统 0.7°～4°（50GHz≤f≤220GHz），波导扩频系统
5.1.2环境条件
a）环境温度：23°C±5℃C；对于110GHz以上频段的网络分析仪测量系统，检定过程中温度变化应小于2℃；
b）相对湿度：≤80% c）供电电源：220V±11V，50Hz±1Hz； d）其他：周围无影响仪器正常工作的电磁干扰和机械振动。
5.2检定项目
网络分析仪的检定项目见表1。 JJG（军工）232—2020
表1检定项目检定项目名称外观和附件工作正常性反射幅度传输幅度反射幅度传输幅度传输相位
首次检定 后续检定 使用中检查
类型
序号 1 2 3 4 5 6 7 注：“+”为应检项目 5.3 检定方法 5.3.1外观和附件
+ + + + + + +
+ + + + + + +
+ + + + + + +
1
标量网络分析仪
矢量网络分析仪
用目视法检查被检网络分析仪外观及附件，结果应符合4.1条要求。 5.3.2工作正常性
按仪器说明书连接仪器各组成部分，将被检网络分析仪通电，按规定时间预热，并运行自检，其自检结果应符合4.2条要求。 5.3.3标量网络分析仪的反射幅度
a）设置起始频率、终止频率，测量点数。检定频率应覆盖被检网络分析仪频率范围的高、中、低端；
b）按仪器说明书要求设置输出功率，如无特殊要求，一般设置为0dBm； c）设置平均次数至少为8次： d）在被检通道的测量端面上用相应的校准件进行单端口校准； e）分别用三个单端口失配器在校准端面上进行反射幅度测量，如图2所示，以驻波
比或反射系数的数据格式显示；
f）逐点记录反射幅度数据于表A.1中； g）测量其它通道，重复步骤d)~f)。
校准端面
失配器
标量网络分析仪
图2标量网络分析仪反射幅度的检定
5.3.4标量网络分析仪的传输幅度
a）设置起始频率、终止频率，测量点数。检定频率应覆盖被检网络分析仪频率范围
