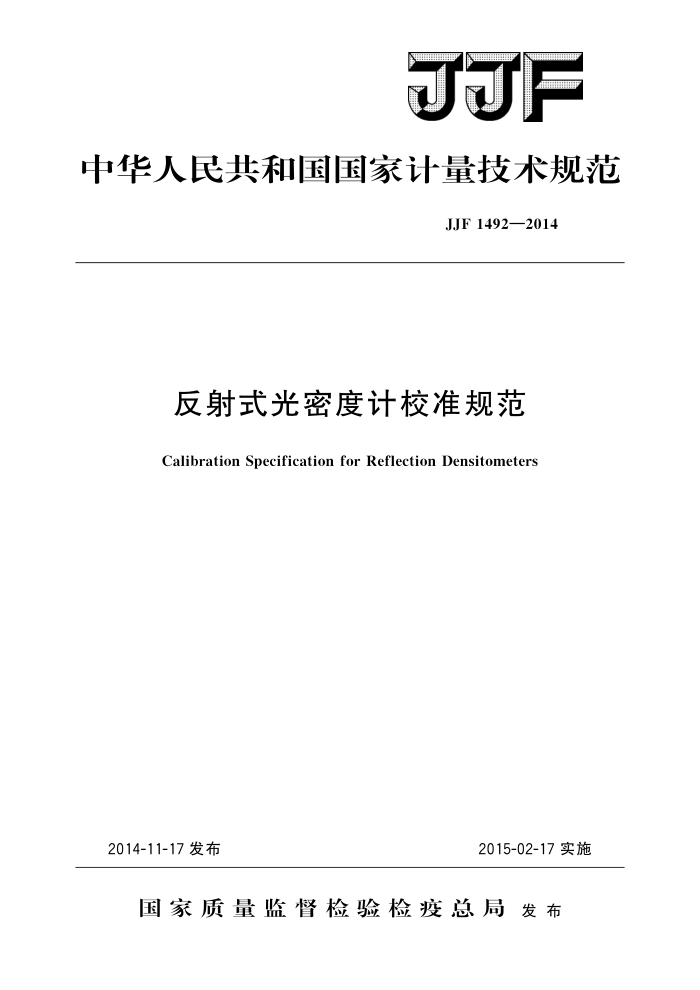

F
中华人民共和国国家计量技术规范
JJF1492—2014
反射式光密度计校准规范
Calibration Specification for Reflection Densitometers
2015-02-17实施
2014-11-17发布
国家质量监督检验检疫总局发布 JJF1492—2014
反射式光密度计校准规范
JJF 1492—2014
Calibration Specificationfor Reflection Densitometers
归口单位：全国光学计量技术委员会主要起草单位：广东省计量科学研究院
中国计量科学研究院
上海市计量测试技术研究院
参加起草单位：山东省计量科学研究院
中国标准化研究院
本规范委托全国光学计量技术委员会负责解释 JJF1492—2014
本规范主要起草人：
莫凡 (广东省计量科学研究院) 陈锐（中国计量科学研究院）叶军安 （上海市计量测试技术研究院）
参加起草人：
贾锐 （广东省计量科学研究院) 朱峻青（广东省计量科学研究院）孔炜（山东省计量科学研究院）蔡建奇（中国标准化研究院） JJF1492—2014
目 录
引言
(IⅡ) (1 ) (1) (1) (1) (1) (1) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (5) (5) (5) (6) (8) (9) (11)
范围 2 引用文件： 3术语和计量单位 3.1 反射因数· 3.2 反射密度. 3.3 视觉密度 3. 4 彩色密度 A
1
概述 5 计量特性…· 5.1 示值误差· 5. 2 示值漂移 5.3 重复性· 6校准条件.…. 6.1 环境条件 6.2 校准设备 7校准项目和校准方法.· 7. 1 校准前的准备 7. 2 示值误差 7. 3 示值漂移。 7.4重复性 8 校准结果·
复校时间间隔.. 附录A原始记录推荐格式附录B校准证书内页推荐格式附录 C 测量结果的不确定度分析附录DISO规定的几种密度状态的解析
9
.
I JJF1492—2014
引言
JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》是共同构成本规范制定工作的基础性系列规范。
本规范参照GB/T11501一2008《摄影密度测量第3部分：光谱条件》（ISO5-3： 1995，IDT）、GB/T12823.4一2008《摄影密度测量第4部分：反射密度的几何条件》（ISO5-4：1995，IDT）、GB/T23649一2009《印刷技术过程控制印刷用反射密度计的光学、几何学和测量学要求》（ISO14981：2000，IDT）编写。
GB/T11501—2008定义了反射密度的光谱条件，GB/T12823.4一2008定义了反射密度的几何条件，GB/T23649一2009规定了彩色标准反射板的色坐标。本规范是在三个标准的基础上制定的针对校准的规范，主要技术变化如下：
仪器原理的叙述及仪器原理图（见4）；标准器的技术指标及溯源途径（见6.2）；反射式光密度计校准的具体方法（见7）；
一
一校准该仪器的原始记录及校准证书的格式（见附录A及附录B）；
校准不确定度评定范例（见附录C）。 本规范为首次制定。
II JJF1492—2014
反射式光密度计校准规范
1范围
本规范用于反射式光密度计视觉反射密度和彩色反射密度的校准。
2 引用文件
JJF1032一2005光学辐射计量名词术语及定义 GB/T11501一2008/ISO5-3：1995摄影密度测量第3部分：光谱条件（ISO5-3：
1995，IDT)
GB/T12823.4一2008/ISO5-4：1995摄影密度测量第4部分：反射密度的几何条件（ISO5-4：1995，IDT）
GB/T23649—2009/ISO14981:2000 印刷技术过程控制 印刷用反射密度计的光学、几何学和测量学要求（ISO14981：2000，IDT）
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1反射因数（R）reflectancefactor
在入射辐射的光谱组成、偏振状态和几何分布指定条件下，待测反射体在指定的圆锥所限定的方向反射的辐通量（或光通量）与完全相同照射（或照明）条件下理想漫反射体在同一方向反射的通量之比，见公式（1）。
d. Φ;
(1)
R :
式中： Φ。一一反射的辐通量或光通量，lm； Φ，一一理想漫反射体在同一方向反射的通量，lm。
3.2反射密度（D）reflectancefactor（optical）density
反射因数的倒数取10为底的对数，即
Dr=lgR
1
一lg（Φ/Φ;)
式中： DR——反射密度，单位为1; R—反射因数，单位为1。
3.3视觉密度visual density
用光谱响应度与CIEV（入）相符合的探测器测得的透射和反射密度［JJF1032一2005，一般术语4.87)。它用DR（SA：V）来表示［GB/T11501—2008/ISO5-3：19958.1]。
- JJF1492—2014
注：SA表示A光源下的光谱功率分布，V表示视觉密度。 3.4彩色密度colourdensity
黑和灰以外的颜色，而在印刷中以青、品红、黄为彩色三原色。它用DR（SA： TB);DR（SA：TG;DR（SA：TR)来表示［GB/T11501—2008/ISO5-3：19958.5]。
注：S。表示A光源下的光谱功率分布，T表示T状态反射密度的蓝光谱响应，TG表示T状
态反射密度的绿光谱响应，T表示T状态反射密度的红光谱响应。
4概述
反射式光密度计（以下简称密度计）是通过测量物体表面反射特性来确定物体反射密度值的仪器。在印刷行业单反射式光密度计是用来控制产品质量的一种仪器。当印刷品上同一颜色的油墨厚度越厚，油墨吸收光的能力越大，反射光的能力就越小，测量得到的密度就越大，颜色就越深黑：当印刷品上同一油墨厚度越薄，油墨吸收光的能力小，反射光就越大，测量得到的密度就越小，颜色就越浅白。
仪器的测量原理是由一组入射角为45°的环形照射光或（垂直照射光）照射物体表面，从物体表面反射的光由垂直或（45°环形几何位置上）的探测器采集，经过一组滤光片分光或者光栅、棱镜分光后，投射到感光器上，光信号的强弱转化为电信号的大小，通过数据采集器进行数据采集及处理，经过仪器里设定的数学公式计算得出密度值，此两种条件测得的密度值是可逆的。密度计原理见图1、图2。
密度计照明光源的光谱功率分布应与国际照明委员会规定的标准A光源一致，光探测器光谱响应度应符合明视觉光谱光效率函数V（入），其光谱乘积应符合 GB/T11501一2008的规定。彩色反射密度计进行青、品红、黄色测量时，青色用红色滤光片的红光谱响应，品红色用绿色滤光片的绿光谱响应，黄色用蓝色滤光片的蓝光响应。
探测器
滤光片
透镜
光湾
光源
45
5
样品
45°/0条件
图1
2 JJF1492—2014
探测器
探测器
滤光片
滤光片
透镜
透镜
光源
45
45
样品
0/45°条件
图2 仪器原理图
5 计量特性
5. 1 示值误差
示值误差一般不超过表1的规定
表1仪器示值误差
范围 0.0 示值误差（单位为1）
±0.04 ±0.05
5.2 ：示值漂移
示值漂移每20min一般不超过士0.02。 3重复性
5. 3
般不超过0.02。 被测对象的具体技术指标与以上性能有区别时，以具体指标为计量性能要求。以上
性能要求不用于合格判定，仅供参考
6校准条件 6.1环境条件
环境温度：（20士5）℃；相对湿度：≤80%；周围环境无影响密度计正常工作的电磁场干扰和震动，无直接阳光照射。
