F

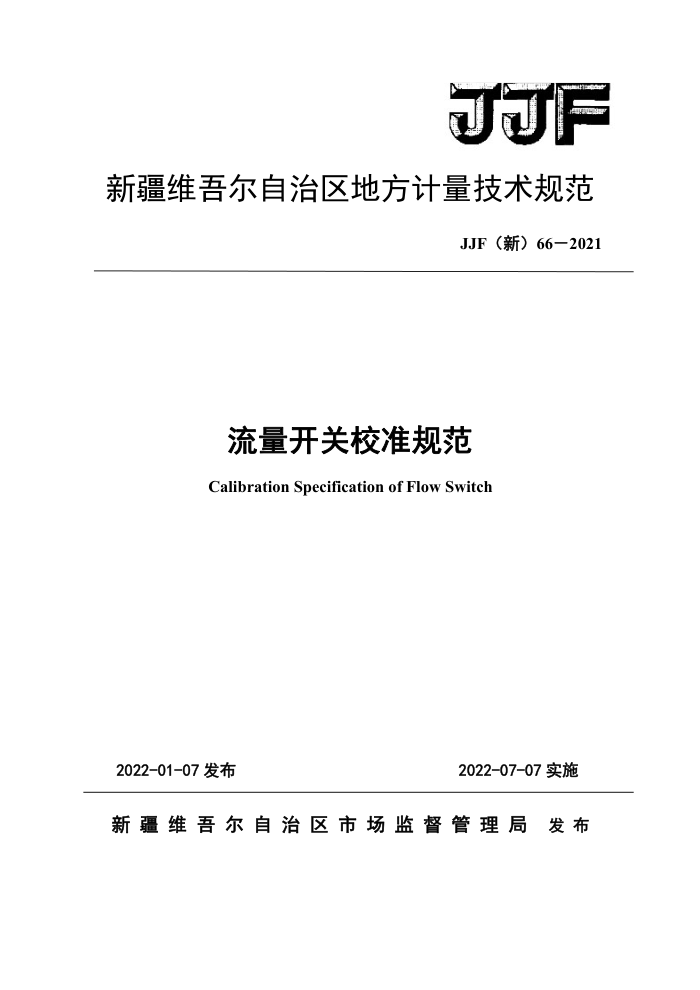

新疆维吾尔自治区地方计量技术规范
JJF（新）66-2021
流量开关校准规范 Calibration Specification of Flow Switch
2022-01-07发布
2022-07-07实施
新疆维吾尔自治区市场监督管理局发布 JJF(新)66—2021
流量开关校准规范 Calibration Specification of Flow Switch
JJF（新）66—2021
归口单位：新疆维吾尔自治区市场监督管理局主要起草单位：新疆维吾尔自治区计量测试研究院参加起草单位：新疆大学
本规范委托起草单位负责解释 JJF(新)66—2021
本规范主要起草人：
刘敦利 （新疆维吾尔自治区计量测试研究院）
陈武卿 （新疆维吾尔自治区计量测试研究院）
参加起草人：
雷镇嘉 (新疆维吾尔自治区计量测试研究院）艾克拜尔·麦麦提（新疆维吾尔自治区计量测试研究院）王杰 (新疆维吾尔自治区计量测试研究院）许德福 （新疆维吾尔自治区计量测试研究院）周建平 （新疆大学） JJF（新)66-2021
目录
引 1 2 3 术语和计量单位 3. 1 术语 3.2 计量单位. 4 概述. 4. 1 分类. 4. 2 结构. 4.3 工作原理. 4. 4 用途 5 计量特性， 5. 1 示值误差. 5. 2 回差 5.3 响应特性， 6 校准条件 6. 1 环境条件. 6.2 测量标准及其他设备， 6.3 安装条件. 7 校准项目和校准方法. 7. 1 外观及工作正常性检查... 7. 2 响应特性， 7. 3 示值误差与回差. 8 校准结果 8.1 校准记录. 8.2 校准证书. 9 复校时间间隔
III
范围. 引用文件
E
.3
.3
S
-
.5
A
h JJF(新)66—2021
附录A 流量开关校准原始记录格式，附录B 校准证书的内容附录C 流量开关测量不确定度评定示例..
..8
.9
..
II JJF (新)66-2021
引言
JJF1001一2011《通用计量术语及定义》、JJF1071一2010《国家计量校准规范编写规则》和JJF1059.1一2012《测量不确定度评定与表示》共同构成本规范制订的基础性系列规范。
本规范参考了JJG1033-2007《电磁流量计》、JJG1030-2007《超声流量计》、
JJG1037-2008《涡轮流量计》、JJG461-2010《靶式流量计》和JJG1132-2017《热式气体质量流量计》的有关内容，结合工作实际制定。
本规范为首次发布。
川I JJF（新)66-2021
流量开关校准规范
1范围
本规范主要适用于液体流量开关的实验室校准，气体流量开关的实验室校准和流量开关的在线校准可参照本规范执行。
2引用文件
JJG1033 电磁流量计 JJG1030 超声流量计 JJG1037 涡轮流量计 JJG 461 靶式流量计 JJG1132 热式气体质量流量计 JJG643标准表法流量标准装置凡是注日期的引用文件，仅注日期的版本适用于本规范/方法；凡是不注日期的弓
用文件，其最新版本（包括所有的修改单）适用于本规范/方法。
3术语和计量单位
3.1术语
3.1.1流量开关flowswitch
利用相关原理测量管路中介质的瞬时流量，并实时地传输给后端设备开关、通断或者报警信号的一种流量仪表。 3.1.2流量响应点flowresponsepoint
流量开关预先设定的流量点，在管道中瞬时流量超过或低于该流量点时发出报警或者输出开关、通断信号等响应。对于部分流量开关，该流量点可以修改。 3.1.3插入式流量开关insertedflowswitch
没有测量管道，把感应元件直接安装在管路中一种流量开关， 3.1.4热式流量开关thermalflowswitch
通过测量温差的原理实现流量测量的一种流量开关。
3.1.5回差switcherror
流量开关流量响应点上行程示值误差和下行程示值误差的差值。
