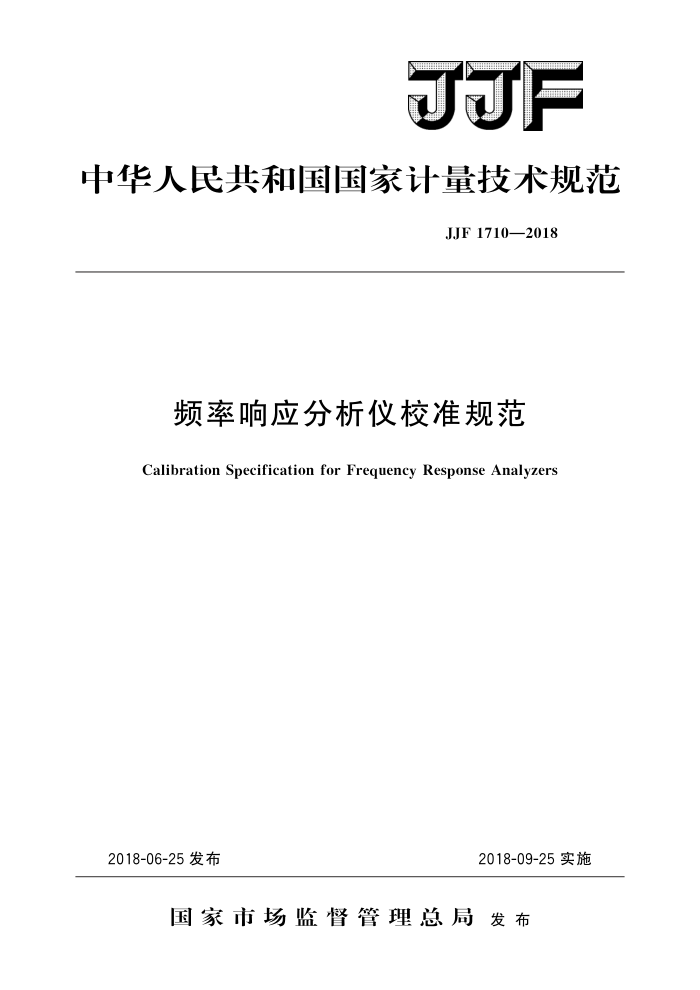

JJF
中华人民共和国国家计量技术规范
JJF1710—2018
频率响应分析仪校准规范
Calibration Specification for Frequency Response Analyzers
2018-06-25发布
2018-09-25实施
国家市场监督管理总局发布 JJF1710—2018
频率响应分析仪校准规范
JJF 1710—2018
Calibration Specification for Frequency Response Analyzers
归口单位：全国无线电计量技术委员会主要起草单位：中国航天科工集团二院203所参加起草单位：中国计量科学研究院
本规范委托全国无线电计量技术委员会负责解释 JJF1710—2018
本规范主要起草人：
吕雪（中国航天科工集团二院203所) 李文意（中国航天科工集团二院203所）
参加起草人：
陈云梅（中国航天科工集团二院203所）
杨轶（中国航天科工集团二院203所）聂梅宁（中国计量科学研究院） JJF1710—2018
目 录
(Ⅲ) (1 ) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (4) (4) (4) (5) (5) (6) (7) (7) (7) (9) (10) (11) (12) (12) (13) (13) I
引言
范围 2 概述· 3 计量特性 3.1 源输出频率。 3.2 源输出正弦波幅度· 3.3 源输出正弦波失真度（总谐波失真） 3. 4 源输出直流偏置· 3.5 输人电阻 3.6 单通道幅度 3.7 单通道相位 3.8 通道一致性· 3.9 通道间幅度比 3.10 通道间相位差 3.11 共模抑制比 3.12 通道间隔离度 4 校准条件 4. 1 环境条件 4.2 测量标准及其他设备：
1
-
校准项目和校准方法 5. 1 校准项目· 5. 2 外观及功能性检查 5.3 源输出频率.. 5. 4 源输出正弦波幅度 5. 5 源输出正弦波失真度（总谐波失真） 5.6 源输出直流偏置· 5.7 输人电阻 5.8 单通道幅度· 5.9 单通道相位· 5.10 通道一致性 5.11 通道间幅度比· 5.12 通道间相位差 5.13 共模抑制比 5.14 通道间隔离度 6 校准结果表达
5
：
. JJF1710—2018
复校时间间隔附录A原始记录格式附录B校准证书内页格式附录 C 校准不确定度评定示例
(14) (15) (19) (23)
7
II JJF1710—2018
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》编写，相关术语及不确定度评定遵循JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》。
本规范为首次发布。
Ⅲ JJF1710—2018
频率响应分析仪校准规范
1范围
本规范适用于频率范围在50MHz以下的频率响应分析仪的校准。其他同类型仪器的校准可参照执行。
2概述
频率响应分析仪广泛应用于航空、航天、航海、电化学、材料研究、机械制造、旋转机械故障监测、故障诊断、模态参数识别等领域。频率响应分析仪可以直接分析系统的频率特性，包括幅频特性和相频特性。系统在频率响应分析仪内置信号源的激励下输出的响应信号，输人至频率响应分析仪进行运算处理，最终按极坐标（r，の）或对数极坐标（logr，の）形式显示频率响应结果。
3计量特性
3.1源输出频率
频率范围：1mHz~50MHz；最大允许误差：士1×10-5。
3.2源输出正弦波幅度
幅度范围：10mV~10V（10Hz~65kHz）；
10mV~5V(65kHz~1MHz); 10mV~2V(1MHz~10MHz); 10mV~1V(10MHz~20MHz); 10mV~0.5V(20MHz~35MHz); 10mV~0.25V(20MHz~50MHz)。
最大允许误差：±（1%～5%）（10Hz～35MHz）；
±（5%～10%）（35MHz~50MHz）。
3.3源输出正弦波失真度（总谐波失真）
<2% (≤100 kHz)。 3.4源输出直流偏置
偏置电压范围：一10V~+10V：最大允许误差：士（1%×读数十10mV）。
3.5输人电阻
输入电阻：1MQ；最大允许误差：士2%。
3.6单通道幅度
频率范围：10Hz～50MHz；
- JJF1710—2018
幅度范围：10mV~300V；最大允许误差：±（0.2%～±0.5%）［±（0.02dB～0.05dB)。
3.7单通道相位
频率范围：1Hz～100kHz; 相位范围：0°~360°；最大允许误差：士（0.01°～4°）。
3.8通道一致性
频率范围：10Hz～50MHz；最大允许误差：幅度一致性：士（0.1%～5%）［士（0.01dB～0.45dB）；
相位一致性：士（0.01°～5°）。
3.9通道间幅度比
频率范围：10Hz～50MHz; 测量范围：0dB～士80dB; 最大允许误差：士（0.01dB～2dB）。
3.10通道间相位差
频率范围：1Hz100kHz; 相位范围：0°～360°；最大允许误差：士（0.01°～5°）。
3.11共模抑制比
>60 dB (50 Hz)。 3.12通道间隔离度
≥100 dB。
4校准条件 4.1 环境条件
a）环境温度：23℃士5℃； b）相对湿度：≤80%； c）供电电源：电压220V士11V，频率50Hz士1Hz； d）其他：周围无影响校准正常工作的机械振动和电磁干扰
4.2测量标准及其他设备 4.2.1通用计数器
1）频率范围：1mHz～225MHz； 2）最大允许误差：士1×10-6。
4.2.2数字多用表
1）交流电压：
频率范围：10Hz～1MHz; 测量范围：10mV~20V；最大允许误差：士（0.1%~3%）。
2
