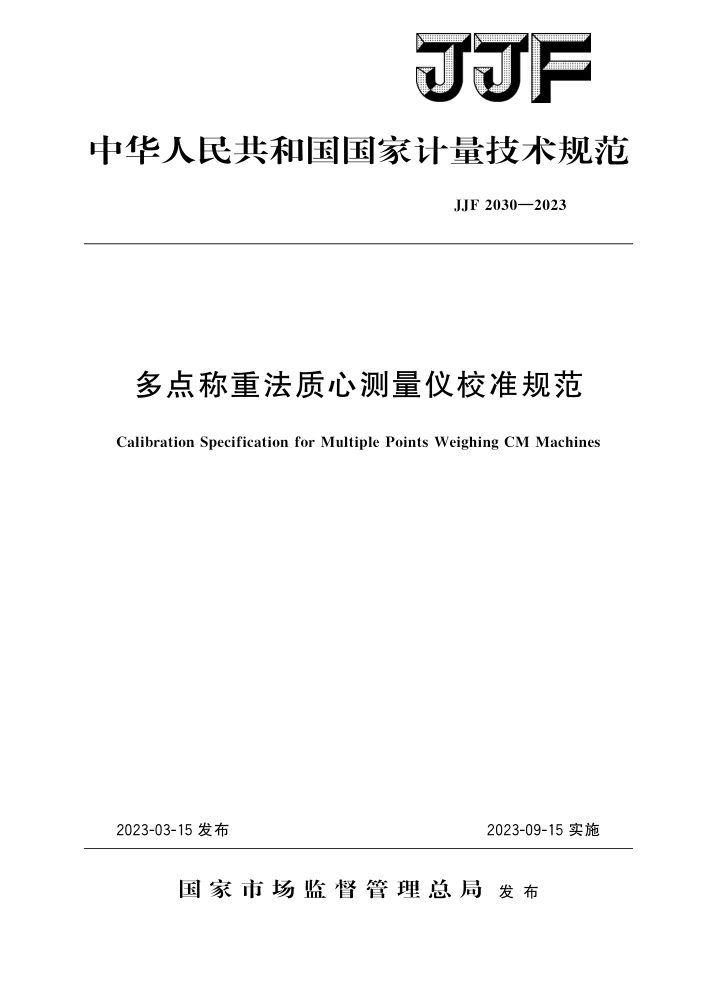

JJF
中华人民共和国国家计量技术规范
JJF2030—2023
多点称重法质心测量仪校准规范
Calibration Specification for Multiple Points Weighing CM Machines
2023-03-15发布
2023-09-15实施
国家市场监督管理总局发布 JJF2030—2023
多点称重法质心测量仪校准规范
JJF 2030—2023
Calibration Specification for Multiple
Points Weighing CM Machines
归口单位：全国质量密度计量技术委员会主要起草单位：北京航天计量测试技术研究所
江苏省计量科学研究院
参加起草单位：中国计量科学研究院
浙江省计量科学研究院
云南省计量测试技术研究院北京市计量检测科学研究院
本规范委托全国质量密度计量技术委员会负责解释 JJF2030—2023
本规范主要起草人：
王小三（北京航天计量测试技术研究所）刘炜（江苏省计量科学研究院）
参加起草人：
孙凤举（北京航天计量测试技术研究所）钟瑞麟（中国计量科学研究院）葛 锐（浙江省计量科学研究院）黄 坚 (云南省计量测试技术研究院) 陈 雪（北京市计量检测科学研究院）
学兔兔wwwbzfxWcom标准下载 JJF2030—2023
目
录
引言
(Ⅱ) (1) (1) (1) (1) (1 ) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (5) (5) (5) (6) (7) (9) (10)
范围· 2 引用文件· 3术语和计量单位 3.1 术语.. 3.2 计量单位 4 概述： 5计量特性： 5. 1 称量示值误差 5.2 质心示值误差 6校准条件 6. 1 环境条件 6.2校准标准及其他设备.· 6.2.1码 6.2.2 质心标准 6.2.3 其他有关测量用计量器具：
1
校准项目和校准方法 7. 1 校准项目· 7. 2 校准方法 7. 2.1 校准范围 7.2.2 称量示值误差· 7.2.3 称量示值重复性： 7.2. 4 称量示值重复性测量数据处理· 7.2.5 质心示值误差 7.2.6 质心示值误差校准数据处理.· 7.2.7 质心重复性· 7.2.8 重复性测量数据处理. 8 校准结果表达 9 复校时间间隔· 附录A 多点称重法质心测量仪校准记录格式附录B 多点称重法质心测量仪校准证书内页格式附录C多点称重法质心测量仪校准结果不确定度评定示例
7
I
学兔兔wbzfxWcom标准下载 JJF2030—2023
引言
JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》、 JJF1059.1《测量不确定度评定与表示》构成了支撑本规范编写工作的系列基础性规范。
本规范为首次发布，
Ⅱ
学兔兔VWWbzfxWCom标准下载 JJF2030—2023
多点称重法质心测量仪校准规范
1范围
本规范适用于多点称重法质心测量仪的校准。
2 引用文件
本规范引用了下列文件： JJG99码 JJG539数字指示秤 JJG1036电子天平凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范
3术语和计量单位
3.1术语 3.1.1质点系质量中心centerofmass（CM）
质点系的固有特性，仅与各质点的质量大小和分布的相对位置有关，用于表征质点系质量分布的平均位置。简称质心。 3.1.2质心标准standard center of mass
在自身定义坐标系下质心参数已知，具有一定质量，用于校准质心测量仪器的实物量具。 3.2计量单位
使用的单位：毫克（mg）、克（g）、公斤（kg）和吨（t），毫米（mm）、厘米（cm）、 米(m)。 4概述
多点称重法质心测量仪（以下简称质心测量仪）是采用三个或三个以上不共线的称重传感器为主体构建的测量仪器：主要用于测量被测对象质量和质心在测量仪器定义平面坐标系下的投影。主要由称重传感器、测量平台、坐标系和称重显示仪表等几部分组成。图1是质心测量仪示意图。
常见的质心测量仪，其测量范围一般包含以半径或直径描述的圆形、以长宽描述的
矩形和以距离描述的直线形等几种情况，见图2、图3和图4，其他情况的测量范围可参考图2、图3或图4选取。
1
学兔兔wbzfxWcom标准下载 JJF2030—2023
J
图 1 质心测量仪示意图称重传感器；2一测量平台；3一定义坐标系
图4直线形分布
图2圆形分布
图3矩形分布
5计量特性
5.1称量示值误差
码从最小载荷逐渐加载到最大载荷过程中各载荷点的测量误差，用称量示值与础码质量值之差表示 5.2质心示值误差
质心标准加载到质心测量仪上不同测量点时的测量误差，用质心示值与质心标准在测量设备坐标系下的坐标值之差表示。 6 校准条件
6.1环境条件
环境条件应满足如下要求： a）环境温度：（20士10）℃； b）相对湿度：≤85%； c）其他条件：校准时不得有影响校准结果的干扰源。
6.2校准标准及其他设备 6.2.1础码
采用码进行质心测量仪称量示值误差校准，码应符合JJG99的计量要求，其
2
学兔兔bzfxWcom标准下载 JJF2030—2023
质量最大允许误差应不超过测量设备规定的相应载荷最大允许误差的1/3。
所选定的载荷中，一般包括标称承载的下限、标称承载的上下限中值、标称承载的
上限。 6.2.2质心标准 6.2.2.1质心标准的质量值选择
a）质心标准的质量值一般应包含测量设备标称承载的上限、下限及上下限的中值等三个点。
b）在不影响质心校准的情况下，质心标准的质量值可适度放宽。对于最小秤量，质心标准的质量应位于（1.0～1.1）倍下限值之间，对于上下限的中值，不得超过规定质量的土10%，对于最大秤量，应位于（0.9～1.0）倍上限值之间。 6.2.2.2质心量值要求
质心标准的质心参数值的扩展不确定度应不大于质心测量仪的质心校准结果扩展不确定度的三分之一。 6.2.3其他有关测量用计量器具
a）坐标测量系统（推荐使用激光跟踪仪，分辨力不大于0.01mm）； b）高精度水平仪（分辨力不大于0.01mm/m）； c）高精度测距仪或游标卡尺（分辨力不大于0.02mm）； d）温度计（分辨力不大于0.2℃）； e）湿度计（分辨力不大于5%）。
校准项目和校准方法
7.1校准项目
a）称量示值误差； b）质心示值误差。
7.2校准方法 7.2.1校准范围
a）质量：校准范围通常为测量仪标称承载的上限、下限及上下限的中值等三个点，或依据客户要求。
b）质心：校准范围通常应根据测量仪的测量范围形式，如圆形、矩形或直线形，按照图2、图3、图4的校准点进行。 7.2.2称量示值误差
按照标称承载的下限、上下限中值、上限的顺序依次进行加载，每次加载完成后记录设备示值。 7.2.3称量示值重复性
称量示值重复性测量步骤如下： a）选择上下限中值附近的载荷； b）加载前置零； c）若测量设备具有零点跟踪装置，在本次试验中应处于运行状态；
3
