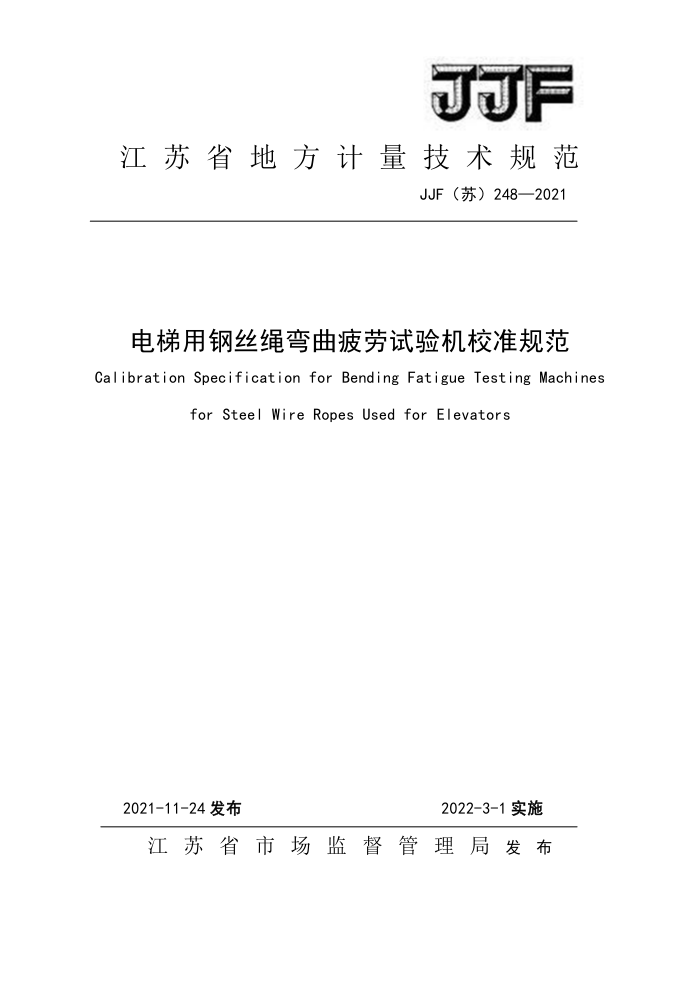

F
江苏省地方计量技术规范
JJF（苏）248—2021
电梯用钢丝绳弯曲疲劳试验机校准规范 Calibration Specification for Bending Fatigue Testing Machines
forSteelwireRopesUsedforElevators
2022-3-1实施
2021-11-24发布
江苏省市场监督管理局发布 JJF（苏）248—2021
电梯用钢丝绳弯曲疲劳试验机校准规范
JJF (苏） 248—2021
Calibration Specification for Bending Fatigue Testing MachinesforSteelWireRopesUsedforElevators
本规范经江苏省市场监督管理局于2021年11月24日批准，并自2022
年3月1日起施行。
归口单位：江苏省力值硬度计量专业技术委员会
主要起草单位：南通市计量检定测试所
参加起草单位：深圳万测试验设备有限公司
本规范委托江苏省力值硬度计量专业技术委员会负责解释 JJF（苏）248—2021
本规范主要起草人：
马群 (南通市计量检定测试所) 王新阳 （南通市计量检定测试所）季宾（南通市计量检定测试所）黄星（深圳万测试验设备有限公司）
本规范参加起草人：
奚弘远（南通市计量检定测试所）吴海军 （南通市计量检定测试所）孙健 （南通市计量检定测试所） JJF（苏）248—2021
目录
引言 1 范围. 2 引用文件 3
2
2
术语和计量单位， 3. 1 术语， 3. 2 量的符号、单位与定义 4 概述 5 计量特性， 6 校准条件， 6.1 环境条件 6.2 校准用计量器具： 7 校准项目和校准方法 7. 1 校准前检查 7. 2 试验力示值误差和示值重复性 7.3 张力设定点误差 7. 4 10min张力变动性 7. 5 弯曲疲劳频率示值误差. 7. 6 包角误差 8 校准结果表达， 9 复校时间间隔，附录A电梯用钢丝绳弯曲疲劳试验机测量不确定度评定方法及实例附录B 校准原始记录格式附录C 校准证书内页格式
2
.2
2
2
4
A
4
4
4
.5
5
6
6
6
7
.8 9 16 18 JJF（苏）248—2021
引言
本规范根据JJF1071-2010《国家计量校准规范编写规则》规定的规则编写。 本校准规范在制定过程中充分考虑了国家标准GB/T12347-2008《钢丝绳弯曲疲
劳试验方法》和行业标准YB/T4288-2012《电梯用钢丝绳弯曲疲劳试验方法》中的术语、定义、符号以及相关的技术要求。本规范给出了电梯用钢丝绳弯曲疲劳试验机计量特性的校准条件、校准项目与校准方法
本规范为首次发布。
1 JJF（苏）248—2021
电梯用钢丝绳弯曲疲劳试验机校准规范
1范围
本规范适用于电梯用钢丝绳弯曲疲劳试验机（以下简称试验机）的校准。
2引用文件
本规范引用下列文件： JJF1059.1一2012测量不确定度评定与表示 GB/T12347一2008钢丝绳弯曲疲劳试验方法 YB/T4288一2012电梯用钢丝绳弯曲疲劳试验方法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1术语 3.1.1包角angleofcontact
平面单向弯曲疲劳试验中，试样绕入和绕出试验轮两点法线所形成的角度。 3.1.2弯曲疲劳频率bendingfatiguerate
试样每分钟完成的弯曲次数。 3.2量的符号、单位与定义
本规范所使用量的符号、单位与定义见表1。
4概述
电梯用钢丝绳弯曲疲劳试验机是用于模拟电梯运行的实际工况，将被测钢丝绳以
一定的包角绕过试验轮（电引轮），并对钢丝绳施加张力，按设定的频率反复弯曲，测试钢丝绳抗弯曲疲劳性能的试验设备。试验机由试验轮、导向轮、载荷轮、传动系统、加力系统、测量系统和控制系统等部分组成，通过加力系统的载荷轮对钢丝绳施加张力。
2 JJF（苏）248—2021
表1 符号、单位和定义
符号 单位 F N 试验机第i次试验力的示值 F
定义
N
试验力同一测量点标准测力仪示值的算术平均值
Fmax N Frmin N 9 b F: N 试验机第i次设定点的张力值 Fb N 张力同一设定点标准测力仪示值的算术平均值 q' Fmx N Fromax N Fromin N bro
试验力同一测量点标准测力仪多次测量示值中的最大值
试验力同一测量点标准测力仪多次测量示值中的最小值
试验力示值误差（%）
试验力示值重复性（%）
张力设定点误差（%）
/
最大张力设定值
试验机在10min内张力示值的最大值
试验机在10min内张力示值的最小值
10min张力变动性（%）
次/分 10min试验机弯曲疲劳频率的算术平均值
fb 次/分 10min弯曲疲劳频率实际测量值 8
次/分 弯曲疲劳频率示值误差 0
试验轮标尺示值所对应的包角角度
α c L β V
试验轮外径三次测量值的算术平均值
mm
mm 钢丝绳绕入、绕出点对应的弦长
包角实测值
0
包角误差
o
3 JJF（苏）248—2021
5计量特性
5. 1 试验力示值误差：土1.0%。 5.2 试验力示值重复性：1.0%。 5.3 张力设定点误差：土3%。 5.410min张力变动性：3%。 5.5 弯曲疲劳频率示值误差：土1次/分。 5.6 包角误差：±2°。
注：以上指标不是用于合格性判别，仅供参考。
6校准条件
6.1环境条件 6.1.1温度（10～35）℃，相对湿度不大于80%。 6.1.2校准时周围应无影响校准结果的振动、电磁场或其它干扰源。 6.2校准用计量器具
a）标准测力仪：0.3级； b）水平仪：分度值0.10mm/ms c）计数装置：土0.1%； d）秒表：分辨力0.01s； e）游标卡尺：分辨力0.05mm，量程1000mm； f）平形直角尺：2级； g）绝缘电阻表：电压500V，10级
7 校准项目和校准方法
7.1校准前检查 7.1.1试验机的显示应清晰完整，各零部件装配应牢固、无松动现象，外形结构应完好，主机座及机架水平度不超过2/1000 7.1.2计数器应有复位机构或具有相同功能的按键，各计数器显示清晰，当循环次数达到预置值时能自动停机。
4
