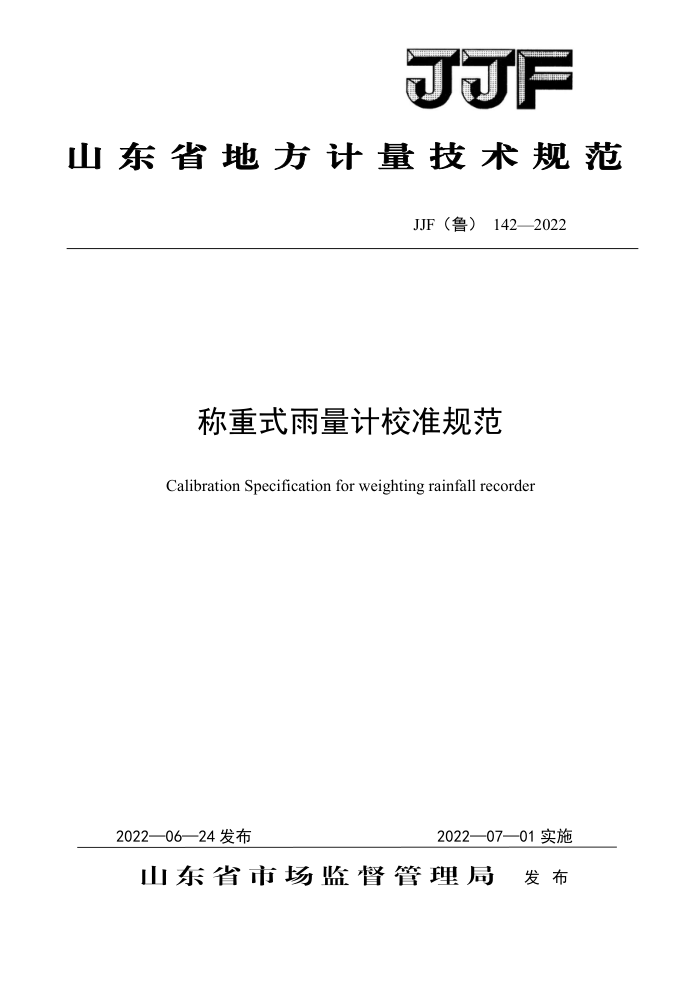

JJF
山东省地方计量技术规范
JJF（鲁）142—2022
称重式雨量计校准规范
Calibration Specification for weighting rainfall recorder
2022—07—01实施
2022—06—24发布
山东省市场监督管理局 发布 JJF(鲁）142—2022
称重式雨量计校准规范 Calibration Specification for Weighting
JJF (鲁） 142- 2022
Rainfall Recorder
归口单位：山东省容量计量技术委员会
主要起草单位：山东省水文计量检定中心
参加起草单位：山东省水文中心
河海大学智能感知技术创新研究院
本规范委托山东省容量计量技术委员会负责解释。 JJF(鲁）142—2022
本规范主要起草人：
高伟 （山东省水文计量检定中心）姜松燕 （山东省水文计量检定中心）窦英伟 （山东省水文计量检定中心）
参加起草人：
贾守东（山东省水文中心）刘继军 （山东省水文中心) 张玉 (山东省水文中心) 郑源（河海大学智能感知技术创新研究院） JJF(鲁）142—2022
目 录
引 1 2 引用文件. 3 术语和计量单位. 3.1术语 3.2计量单位 4 概述，
范围
计量特性 5.1外观. 5.2承雨口， 5.3分辨力 5.4最大允许误差及准确度等级 5.5重复性 6校准条件 6.1环境条件， 6.2测量标准及其他设备.. 7校准项目和校准方法 7.2校准方法， 8校准结果表达.. 9 复校时间间隔附录A证书格式（参考）附录B原始记录格式（参考）附录C测量结果不确定度评定示例（参考）
5
.3
3
8
11 13 JJF(鲁) 142—2022
引言
本规范依据国家计量技术规范JJF1071-2010《国家计量校准规范编写规则》 JJF1059.1-2012《测量不确定度评定与表示》、JJF1001-2011《通用计量术语及定义》编制。
本规范系首次编制。 JJF(鲁）142—2022
称重式雨量计校准规范
1范围
本规范适用于称重式雨量计的校准。
25 引用文件
SL/T811.4降水量观测仪器第4部分：称重式雨量计 GB/T19677水文仪器术语及符号 GB/T50095水文基本术语和符号标准凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引
用文件，其最新版本（包括所有修改单），适用于本规范。
3术语和计量单位
3.1术语 3.1.1雨量/降雨量rainfall
一定时段内，从大气降落到地面上的液态降水量。 [来源：GB/T19677-2005,3.5.2]
3.1.2降雨强度rainfallintensity
单位时间内的降雨量。 [来源：GB/T19677-2005,3.5.3]
3.1.3称重式雨量计weightingrainfallrecorder
在内部以自动称重的方式测量仪器承接到的降雨总量的雨量计。 [来源：GB/T50095—2014,11.3.2.4
3.1.4承雨precipitationcollectionentrance
满足标准口径要求的称重式雨量计的降水收集入口。 [来源：SL/T811.4-2021，3.3]
3.1.5集水器precipitationcollectioncontainer
用于测量降水质量的降水收集容器。 [来源：SL/T811.4-2021，3.4] JJF(鲁）142——2022
3.1.6量程定量雨量计rainfallrecorderoffixedmeasuringrange
最大量程为固定值的称重式雨量计。
3.1.7量程非定量雨量计rainfallrecorderofunfixedmeasuringrange
没有固定量程，在一定条件下可自动排水能的称重式雨量计。 3.2计量单位 3.2.1降雨量，毫米，符号为mm。 3.2.2降雨强度，毫米每分钟，符号为mm/min。
4概述 4.1工作原理
称重式雨量计通过承雨口和集水器收集降雨，数据采集及处理单元通过采集称重单元输出的质量感应信号，换算为降雨量存储和输出降雨数据。 4.2结构组成
称重式雨量计主要由集水器、称重单元、数据采集及处理单元和外围组件等组成。外围组件一般包括电源、承雨口、外壳、安装基座等。
1
2
3
5
1-承雨口；2-集水器；3-外壳；4-称重单元；5-数据采集及处理单元；6-安装基座
图1结构示意图
2 JJF(鲁）142——2022
数据采集和
称重单元
数据显示单元
集水器
外围组件
（电源、承雨口、外壳、安装基座等）
图2结构组成框图
5计量特性 5.1外观 5.1.1仪器表面应清洁，无锈蚀、裂痕、变形、缺损等缺陷，各部分连接应牢固。 5.1.2承雨口应采用不易变形的材料制成，口缘呈内直外斜刃口状，内壁光滑，不应有砂眼、毛刺、划痕、镀层脱皮、渗漏、变形等缺陷。应具有防止降雨以固态形式长期附着于承雨口内侧的措施。 5.1.3集水器形状应规整，不应有破损、开裂和影响使用的形变。自动排水方式的集水器，排水通道应有防堵措施，人工排水方式的集水器结构应便于排水和调校。 5.1.4应有标注产品名称、规格型号、编号、出厂日期、生产单位等仪器信息的铭牌，随机应附带使用说明书或相关文件。 5.2承雨口 5.2.1内径尺寸200+0.60mm。 5.2.2内壁深度应不小于100mm。 5.2.3应呈内直外斜的刃口状，刃口角度应为40°～45°。 5.3分辨力
优于0.1mm。 5.4最大允许误差及准确度等级
被校仪器的准确度等级按其最大允许误差大小分为1级、2级、3级，准确度等级见表1。
3
