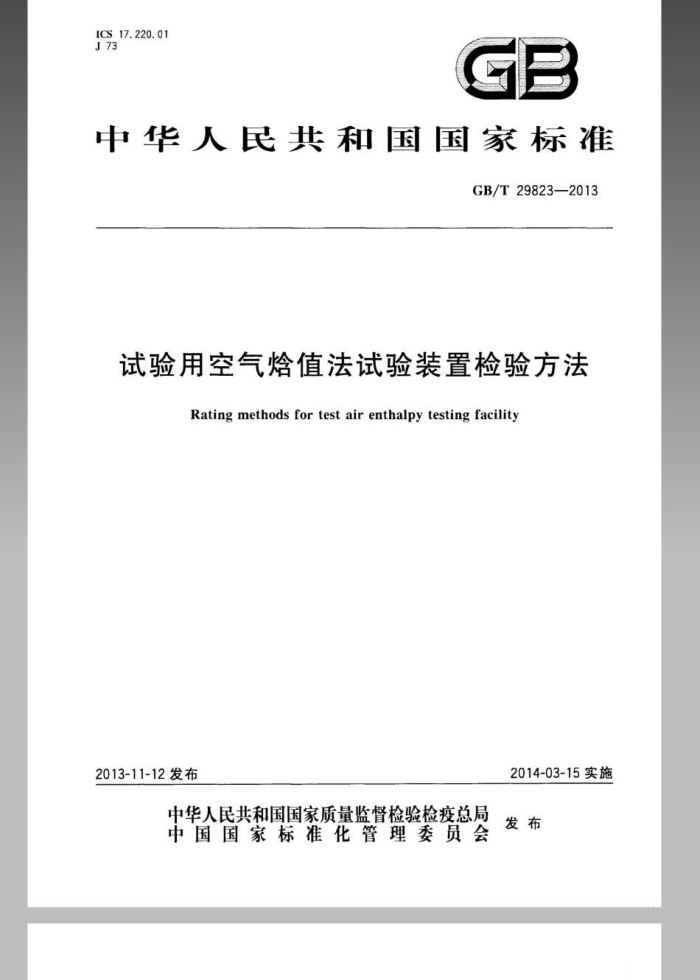

ICS17.220.01 J73
GB
中华人民共和国国家标准
GB/T29823—2013
试验用空气恰值法试验装置检验方法
Rating methods for test air enthalpy testing facility
2014-03-15实施
2013-11-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T29823—2013
目 次
前言引言
1
范围规范性引用文件术语和定义检验规定 1.1 检验条件 4.2 检验项目 4,3 通用性要求 4,4 技术性要求 4.5 标准器装置技术要求及组成检验方法 5:1 温湿度测量系统 5.2 压力测量系统 5, 3 电参数测量系统 5.4 数据采集单元 5.5 数字显示仪表 5.6 流量测量系统 5.7 风速测量系统 5.8 转速测量系统检验周期制冷量和制热量的计算 7.1 制冷量的计算 7.2 制热量的计算 8 检验结果的不确定度 8.1 检验结果的不确定度概述 8.2 检验结果的不确定度数学模型 8.3 不确定度评定· 附录A（规范性附录） 检验项目· 附录B（资料性附录） 各测量系统不确定度及制冷量不确定度评定实例附录C（资料性附录） 检验记录和检验结果附录D（资料性附录） 风量的确定附录E（资料性附录） 公式中使用的符号定义参考文献
10 10 1 15 17 18 19 20 21 22 22 22 23 23 23 23 24 25 26 34 40 41 43
n GB/T29823—2013
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国工业过程测量和控制标准化技术委员会（SAC/TC124）归口。 本标准负责起草单位：上海市计量测试技术研究院、上海佐竹冷热控制技术有限公司、中国家用电
器研究院、上海出人境检验检疫局、上海理工大学、上海交通大学、上海天祥质量技术服务有限公司、浙江省计量科学研究院、中国计量学院、上海三菱电机、上菱空调机电器有限公司、天金空调（上海）有限公司、广东美的制冷设备有限公司、上海市在线检测与控制技术重点实验室。
本标准主要起草人：余国瑞、杜军、茅晓晨、陈曦、徐鸿、傅培刚、李瑛、董浩、吴静怡、孙健、余时帆、 陈乐、潘晔巍、陈杰、张智。 GB/T298232013
引言
试验用空气恰值法试验装置集成了众多测量仪表与系统，它作为测量空调器性能的试验装置，多年来在空调器制造业得到广泛应用。由于空气始值法的检验内容、检验工况等较为复杂，并且空调器性能指标涉及的参数众多，长期以来对试验用空气恰值法试验装置的检验方法尚未形成统一规范。为使试验用空气焙值法试验装置各技术参数的检验方法规范统一，为便于各空调器制造企业使用规范统一的空调器性能试验装置，有必要对试验用空气焙值法试验装置的检验方法进行标准化，
本标准对试验用空气始值法试验装置的检验过程所涉及各测量系统的检验方法进行了说明，并给出了空气熔值法制冷量、制热量的计算以及制冷量测量不确定度的评定方法，为规范检验试验用空气焙值法试验装置提供了参考与指导，
I
龙牛网www.longniu.com下载 GB/T29823—2013
试验用空气值法试验装置检验方法
1范围
本标准规定了试验用空气熔值法试验装置检验方法的术语和定义、检验规定、检验方法、检验结果判别、检验周期和制冷量、制热量的计算以及检验结果不确定度的评定等。
本标准适用于试验用空气焙值法试验装置的检验。标准所规定的检验方法，用于检验试验用空气焰值法试验装置的温度、湿度、压力、电参数、流量、风速、转速等测量系统及喷喘
其他类似试验装置设备的检验也可参考本标准所规定的检验方法。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T7725—2004房间空气调节器 GB/T17758—2010：单元式空气调节机 GB50155—1992 来暖通风与空气调节术语标准 JF1001—2011 通用计量术语和定义 JF1004—2004 流量计量名词术语及定义 JJF1048-1995 数据采集系统校准规范
3术语和定义
GB50155—1992、JJF1001—2011、JJF1004-2004和GB/T7725--2004界定的术语和定义适用于本文件。为了便于使用，以下重复列出了GB50155—1992、JF1001—2011、JJF1004—2004和 GB/T7725—2004的某些术语和定义 3. 1
测量误差 measurementerror,errorofmeasurement 测得的量值减去参考量值。 ［JJF1001—2011，定义5.3]
3.2
校准 calibration 在规定条件下的一组操作，其第一步是确定由测量标准提供的量值与相应示值之间的关系，第二步
则是用此信息确定由示值获得测量结果的关系，这里测量标准提供的量值与相应示值都具有测量不确定度。
[JJF1001—2011，定义4.10]
3.3
测量不确定度 measurementuncertainty,uncertainty of measurement 根据所用到的信息，表征赋予被测量量值分散性的非负参数。 LJJF1001—2011.定义5.18 GB/T29823-2013 3.4
测量系统 measuring system 一套组装的并适用于待定量在规定区间内给出测得值信息的一台或多台测量仪器，通常还包括其
他装置，诸如试剂和电源。
［[JJF1001-2011,定义6.2]
3. 5
测量仪器的准确度accuracyofameasuringinstrument 测量仪器给出接近于真值的响应的能力。 [JJF1001—2011，定义7.18]
3.6
变送器 transmitter 将敏感元件输出的信号转换成标准信号的装置，［GB50155—1992.定义7.3.9]
3.7
露点温度 dew point temperature 在大气压力一定、某含湿量下的未饱和空气因冷却达到饱和状态时的温度。 [GB50155—1992.定义2.1.7]
3.8
相对湿度relativehumidity 空气实际的水蒸汽分压力与同温度下饱和状态空气的水蒸汽分压力之比，用百分率表示。 [GB50155-1992.定义2.1.10]
3.9
差压differential pressure 当考虑了上游和下游取压孔之间的基准面的所有差别时，由节流装置所产生的压力差。 ［JJF1004—2004,定义2.1.11]
3.10
喷嘴nozzle 与管道同轴，具有无突变曲线廊形且与同轴圆筒形喉部相切的收缩件。 ［JJF1004—2004，定义2.1.9]
3. 11
t enthalpy 物质所具有的一种热力学性质，定义为该物质的体积、压力的乘积与内能的总和 [GB50155—1992,定义6.1.19]
3.12
空气烩值法air-enthaplytestmethod 一种测定空调器制冷、制热能力的试验方法。它对空调器的送风参数、回风参数以及循环风量进行
测量，用测出的风量与送风、回风焰差的乘积确定空调器的能力。
[GB/T7725~2004.定义3.13] 3.13
制冷量（制冷能力）totalcoolingcapacity 空调器在额定工况和规定条件下进行制冷运行时，单位时间内从密闭空间、房间或区域内除去的热
量总和。单位，W。
[GB/T7725—2004，定义3.5] 2
龙牛网www.longniu.com下载 GB/T29823-—2013
3.14
制冷消耗功率totalcoolingpowerinput 空调器在额定工况和规定条件下进行制冷运行时，所输人的总功率，单位，W。 ［GB/T7725—2004，定义3.6]
3.15
制热量（制热能力） heatingcapacity 空调器在额定工况和规定条件下进行制热运行时，单位时间内送人密闭空间、房间或区域内的热量
总和，单位：W
[GB/T7725—2004，定义3.7] 3. 16
制热消耗功率heatingpowerinput 空调器在额定工况和规定条件下进行制热运行时，所输入的总功率，单位：W，［GB/T7725—2004定义3.8]
4检验规定
4.1检验条件 4.1.1 环境温度：10℃~30℃。 4.1.2环境龈度：应不大于85%RH 4.1.3电源电压和额率：电源电压变化应在额定值的士10%之内：电源额率变化应在额定值的士2% 之内， 4.1.4负载条件：一般条件下，应空载进行检验，如果用户需要，也可在用户指定的负载条件下进行。 4.1.5其他条件：设备周围应无强烈震动，无腐蚀性气体、液体，应避免其他冷、热源影响。 4.2检验项目
检验项目包括：温湿度测量系统、压力测量系统、电参数测量系统、数字显示仪表系统、流量测量系统、风速测量系统和转速测量系统。
检验项目按照附录A的要求进行。 4.3通用性要求 4.3.1 温湿度测量系统 4.3.1.1 温湿度测量系统概述
温湿度测量系统是由传感器、信号变换器、数据采集单元等组成，具有温湿度测量功能的系统。 4.3.1.2 铂电阻温度测量系统
铂电阻温度测量系统要求如下： a) 各部分装配应正确、可靠，不得断路、短路 b) 铂电阻感温元件不得破裂，不得有显著的弯曲现象； c) 保护管应完整无损，不得有凹痕、划痕和显著锈蚀，外表涂层应牢固； d) 能实现铂电阻温度的显示、存储和修正等功能。
3 GB/T29823—2013
4.3.1.3热电偶温度测量系统
热电偶温度测量系统要求如下： a) 热电偶测量端焊点应牢固、表面光滑、无气孔，焊点直径约为电极直径的两倍： b）电极不允许有折叠、扭曲现象，外部应有绝缘层或绝缘保护管；
能实现热电偶温度的显示、存储等功能；
c)
d) 能同时检测多点热电偶温度，根据实际需要检测点数应是可扩展的。 4.3.1.4露点温度
露点温度要求如下： a) 传感器不锈钢或PTFE保护套和金属格过滤器不得有破损： b） 露点温度测量系统的工作环境温度应高于待测气体的温度，避免在露点测量系统的管路中
结露；安装露点温度测量系统的室内压力等于大气压时，可直接测量露点温度值，当室内压力偏离标
c)
准大气压（101325Pa）200Pa以上，但波动小于200Pa/h时，可用计算的方法对检定结果加以修正（已配备了自动压力修正系统的除外）。
4.3.1.5湿度传感器
湿度传感器要求如下： a）湿度传感器不得被裂，不得有显著的弯曲现象；
保护管应完整无损，不得有凹痕，划痕和显著锈蚀；
b)
c) 能实现湿度的显示、存储等功能， 4.3.1.6干湿球法
干湿球法要求如下： a）各部分装配应正确、可靠，不得断路、短路； b) 感温元件不得破装，不得有显著的弯曲现象 c) 保护管应完整无损，不得有凹痕、划痕和显著锈蚀，外表涂层应牢周； d) 能实现湿度的计算、显示、存储和修正等功能。
4.3.2 压力测量系统 4.3.2.1压力测量系统概述
压力测量系统是由压力传感器/变送器、数据采集单元等组成，具有压力测量功能的系统 4.3.2.2绝压/表压
绝压/表压要求如下：
应标注有测量范围、额定工作压力准确度等主要指标；
a) b)
防爆产品应有相应的防爆标志。各零部件应完好无损，无锈蚀和霉斑用于绝压的测量系统，在压力变送器部分应有绝压的标志或符号；
d) 测量部分在承受测量压力上限时，不得泄漏 4.3.2.3差压
差压要求如下： a）应标注有测量范围、额定工作压力准确度等主要指标； 4
