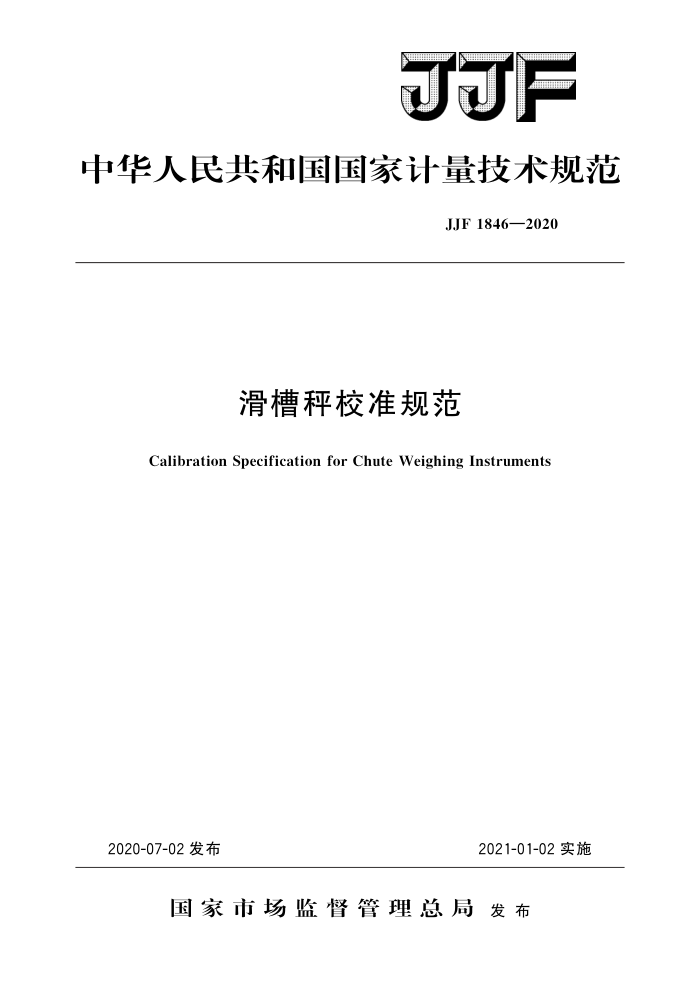

JJF
中华人民共和国国家计量技术规范
JJF1846—2020
滑槽秤校准规范
Calibration Specification for Chute Weighing Instruments
2020-07-02发布
2021-01-02实施
国家市场监督管理总局发布 JJF1846—2020
滑槽秤校准规范 Calibration Specification for Chute Weighing Instruments
JJF 1846—2020
归口单位：全国衡器计量技术委员会自动衡器分技术委员会
主要起草单位：山西省计量科学研究院
国家轨道衡计量站
参加起草单位：江苏省计量科学研究院
国家煤矿安全计量器具产品质量监督检验中心
山西新元自动化仪表有限公司
中国铁路西安局集团有限公司科学技术研究所
本规范委托全国衡器计量技术委员会自动衡器分技术委员会负责解释 JJF1846—2020
本规范主要起草人：
高平 （山西省计量科学研究院) 袁芳 （山西省计量科学研究院) 安爱民（国家轨道衡计量站）
参加起草人：
马小兵（江苏省计量科学研究院）康俊鹏（国家煤矿安全计量器具产品质量监督检验中心）梁跃武（山西新元自动化仪表有限公司）张玉东（中国铁路西安局集团有限公司科学技术研究所） JJF1846—2020
目 录
引言 1 范围· 2 引用文件。 3
(Ⅱ) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (6) (6) (7) (8) (9)
术语和计量单位 3.1术语.. 3.2计量单位 4. 概述 5 计量特性： 5.1物料试验示值误差 5.2 物料试验重复性.· 6 校准条件 6.1环境条件 6.2测量标准及其他设备
校准项目和校准方法 7. 1 校准项目 7.2校准方法 8 校准结果表达
7
复校时间间隔附录A校准原始记录推荐格式：附录B校准证书内页推荐格式附录 C 物料试验示值误差的不确定度评定示例
9
- JJF1846—2020
引
JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》、JJF1071一2010《国家计量校准规范编写规则》共同构成支撑本规范制定工作的基础性系列规范。
本规范为首次发布。
Ⅱ JJF1846—2020
滑槽秤校准规范
1范围
本规范适用于利用重力和（或）冲量原理，以连续的称量方式确定并累计散状物料质量的滑槽秤的校准。
本规范不适用于测量元件为差压变送器的滑槽秤的校准。
2 引用文件
本规范引用了下列文件： JJF1181衡器计量名词术语及定义 GB/T35593滑槽秤凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1术语
JF1181和GB/T35593界定的及以下术语和定义适用于本规范。 3.1.1滑槽秤chuteweighinginstrument
一种无需对质量类别细分，对滑行通过滑槽的散状物料进行连续累计称量的自动衡器。 3.1.2最大流量maximumflowrate
由滑槽秤重力测量单元和冲力测量单元的最大承载能力得出的流量，符号为Qmax。 3.1.3最小流量minimumflowrate
能保证符合规定的相对误差要求的流量测量下限，符号为Qmin。 3.1.4给料流量feedingflowrate
从前一个装置流到引导滑槽上的物料流量。 3.1.5累计分度值totalizationscaleinterval
滑槽秤在正常称量方式下，总累计显示器或部分累计显示器以质量单位表示的两个
相邻示值的差值，符号为dt。 3.1.6最小累计载荷minimumtotalizedload
以质量单位表示的量，能保证符合规定的相对误差要求的滑槽秤的最小累计值，符
号为≥min。 3.1.7重力测量单元weighingunit
滑槽秤上提供被测载荷重量信息的装置。重力测量单元由重力滑槽和重力测量传感器组成。
1 JJF1846—2020
3.1.8冲力测量单元impulsiveforceunit
滑槽秤上提供被测载荷冲量信息的装置。冲力测量单元由冲力滑槽和冲力测量传感器组成。 3.1.9引导滑槽 guidechute
滑槽秤上用于物料整形、导向的一段滑槽，通常位于重力测量单元或冲力测量单元之前。 3.2计量单位
使用的计量单位应为国家法定计量单位，包括吨（t）、千克（kg）、千克/时（kg/h）和吨/时（t/h）。 4概述
滑槽秤是一种用于散状物料称量的自动衡器，广泛应用于铁路、港口、电力、冶金、化工等行业。其原理是物料连续通过滑槽秤的物料通道，重力传感器和（或）冲力传感器产生的电信号通过数据处理装置，由指示装置显示出称量结果。
滑槽秤一般由引导滑槽、称重仪表、重力测量单元和（或）冲力测量单元等组成，可以是整体结构，也可以是分体结构。
滑槽秤结构图见图1。
0O
O
A
图1滑槽秤结构图
1一料仓；2一进料口；3一引导滑槽；4一称重槽；5一重力传感器；
6一冲力传感器；7一冲槽；8一扇形门；9一油缸
5计量特性 5.1物料试验示值误差
滑槽秤物料试验示值误差通常用相对误差表示，物料试验示值的最大允许误差见表1。 2 JJF1846—2020
表1物料试验的最大允许误差
准确度等级
累计载荷质量的百分数/%
0. 5 1 2 5
±0. 5 ±1. 0 ±2. 0 ±5. 0
5.2 物料试验重复性
当试验条件相同且物料量大致相等时，在实际相等的流量下获得的几个称量结果的相对误差的差值应不超过表1相应准确度等级最大允许误差的绝对值。
注：由于校准结果只给出测量结果，不判断合格与否，上述计量特性仅供参考。
6 校准条件 6.1环境条件 6.1.1环境温度：（-10～40）℃。 6.1.2相对湿度：≤85%。 6.2测量标准及其他设备 6.2.1控制衡器
用于做物料试验的控制衡器对物料称量产生的影响不大于表1中规定的相应最大允许误差的1/3。 6.2.2物料
滑槽秤校准使用的物料应与实际使用时称量的物料一致，物料的载荷应不小于最小累计载荷。最小累计载荷应不小于下列各值的最大者：
a）在最大流量下1h累计载荷的2%； b）对应于表2中相应累计分度数的载荷
表2最小累计载荷的累计分度数
准确度等级
累计分度数（d.）
0. 5 1 2 5
800 400 200 80
校准项目和校准方法
7
7. 1 校准项目
滑槽秤标准项目见表3。
3
