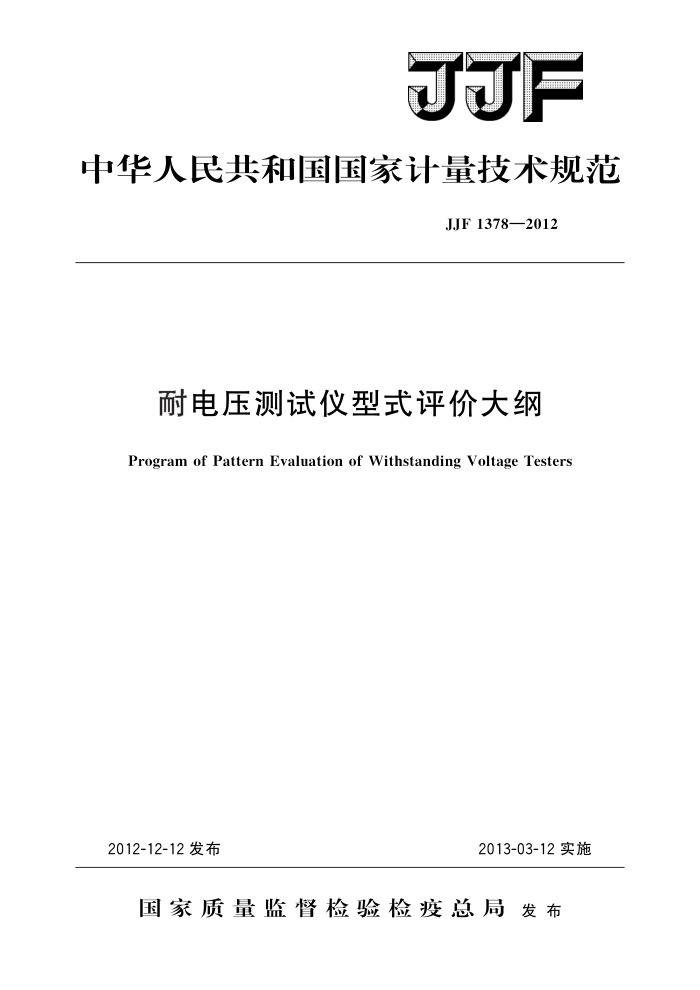

中华人民共和国国家计量技术规范
JJF1378—2012
耐电压测试仪型式评价大纲
Program of Pattern Evaluation of Withstanding Voltage Testers
2012-12-12发布
2013-03-12实施
国家质量监督检验检疫总局发布 JJF1378—2012
耐电压测试仪型式评价大纲
JJF 1378—2012
Program of PatternEvaluation of
Withstanding VoltageTesters
归口单位：全国电磁计量技术委员会
主要起草单位：山东省计量科学研究院
中国计量科学研究院
参加起草单位：工业和信息化部电子第五研究所
山东省计量检测中心
青岛艾诺智能仪器有限公司
本规范委托全国电磁计量技术委员会负责解释 JJF1378—2012
本规范主要起草人：
王新军（山东省计量科学研究院）曹瑞基（山东省计量科学研究院）邵海明（中国计量科学研究院）
参加起草人：
王实（工业和信息化部电子第五研究所）李文强（山东省计量科学研究院）单莹（山东省计量检测中心）杨之峰（青岛艾诺智能仪器有限公司） JJF1378—2012
目
录
(ⅢI) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (5) (5) (6) (7) (8) (9) (10) (10) (11) (11) (11) (17) (18) (18) (20) (22) (22) (22) (22) (22) I
引言
范围·. 2 引用文件· 3 概述··
1
提供审查的技术文件和试验样机· 5 法制管理要求 5.1计量单位要求 5.2准确度要求 5.3计量法制标志和计量器具标识要求 5.4安装标志要求· 6计量要求 6.1 分辨力 6.2 最大允许误差 6.3 确定最大允许误差的参比条件 6.4 影响量 7 技术要求… 7.1通用要求.. 7.2电气要求. 7.3 环境适应性· 7.4电磁兼容性（EMC） 8 型式评价项目一览表.. 9 试验项目的试验方法和条件 9. 1 试验条件 9. 2 一般检查· 9. 3 分辨力检查· 9. 4 准确度试验 9.5 功能检查： 9.6 影响量试验 9.7 环境适应性试验 9.8 电气试验. 9.9 电磁兼容试验·. 10 型式评价结果的判定 10.1 单台样机合格判定 10.2 单一产品合格判定 10.3 系列产品合格判定
4 JJF1378—2012
10.4 技术资料审查结论 10.5型式评价总结论 10.6型式评价报告 11型式评价原始记录格式附录A关键元器件清单附录B试验项目及推荐试验顺序附录C型式评价原始记录格式
(23) (23) (23) (23) (24) (25) (27)
+*
II JJF1378—2012
引言
本大纲依据JJF1015一2002《计量器具型式评价和型式批准通用规范》和JJF1016 2009《计量器具型式评价大纲编写导则》编写。
本大纲给出了评价耐电压测试仪性能是否满足标准要求的基本试验条件和试验方法。
本大纲是首次制定的耐电压测试仪型式评价大纲。
I JJF1378—2012
耐电压测试仪型式评价大纲
1范围
本型式评价大纲适用于最高输出电压不高于15kV的数字显示及指针指示的交流（工频）、直流耐电压测试仪和交直流耐电压测试仪的型式评价。
本型式评价大纲不适用于电气安全性能综合测试仪耐电压测试部分的型式评价。
2 引用文件
本大纲引用了下列文件： GB/T2421.1一2008电工电子产品环境试验概述和指南 GB/T2423.1—2008 电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2—2008 电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.4—2008 电工电子产品环境试验 第2部分：试验方法 试验Db：
交变湿热（12h十12h循环）
GB/T2423.5—1995 电工电子产品环境试验 第2部分：试验方法 试验Ea和导则：冲击
GB/T2423.10—2008 电工电子产品环境试验 第2部分：试验方法 试验Fc：振动（正弦）
GB/T2423.22—2002 电工电子产品基本环境试验 第2部分：试验方法 试验 N：温度变化
GB/T2423.43—2008 电工电子产品环境试验 第2部分：试验方法 振动、冲击和类似动力学试验样品的安装
GB/T2424.1一2005电工电子产品环境试验 高温低温试验导则 GB/T2424.2一2005电工电子产品环境试验湿热试验导则 GB4793.1—2007 测量、控制和实验室用电气设备的安全要求 第1部分：通用
要求
GB/T4796—2008 电工电子产品环境条件分类 第1部分：环境参数及其严酷程度
GB/T4798.3—2007 电工电子产品应用环境条件第3部分：有气候防护场所固定使用
GB4824—2004 4工业、科学和医疗（ISM）射频设备 电磁骚扰特性 限值和测量方法
GB/T6113.101一2008无线电骚扰和抗扰度测量设备和测量方法规范 第H部分：无线电骚扰和抗扰度测量设备测量设备
GB/T6587.6一1986电子测量仪器运输试验 GB/T6587.8一1986电子测量仪器电源频率与电压试验
1 JJF1378—2012
GB/T16927.1 高电压试验技术第1部分：一般定义及试验要求 GB/T17626.2 电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验 GB/T17626.4 电磁兼容 试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验 GB/T17626.6 电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度 GB/T17626.11 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的
抗扰度试验
GB/T18268.1测量、控制和实验室用的电设备电磁兼容性要求第1部分：通用要求
上述文件中的条款通过本大纲的引用而成为本大纲的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用本大纲，然而，鼓励根据本大纲达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本大纲
3概述
耐电压测试仪（以下简称“测试仪”）是用于对各种电气设备、绝缘材料和绝缘结
构等的抗电强度进行检测和试验的仪器。按显示方式可分为指针指示测试仪和数字显示测试仪。按升压方式又可分为机械升压的测试仪和电子升压的测试仪。
机械升压的测试仪主要由手动升压电路（手动调压器、升压器）、测量电路及指示（显示）等部分组成：电子升压的测试仪主要由电子升压电路（调压器或可程控功率放大器、升压器）、测量电路及数字显示等部分组成。
4提供审查的技术文件和试验样机
申请单位提交的技术资料和试验样机应符合JJF1015一2002《计量器具型式评价和型式批准通用规范》第5章的规定。关键元器件清单见附录A。
5法制管理要求
5.1计量单位要求
测试仪应采用法定计量单位，各基本参数的常用法定计量单位和符号见表1。
表1测试仪基本参数的常用法定计量单位和符号
符号 V, kv mA,A Hz s,min,h
常用单位伏［特]，千伏毫安，安［培］
基本参数名称
电压电流频率时间
赫［兹］秒，分，「小］时
2
