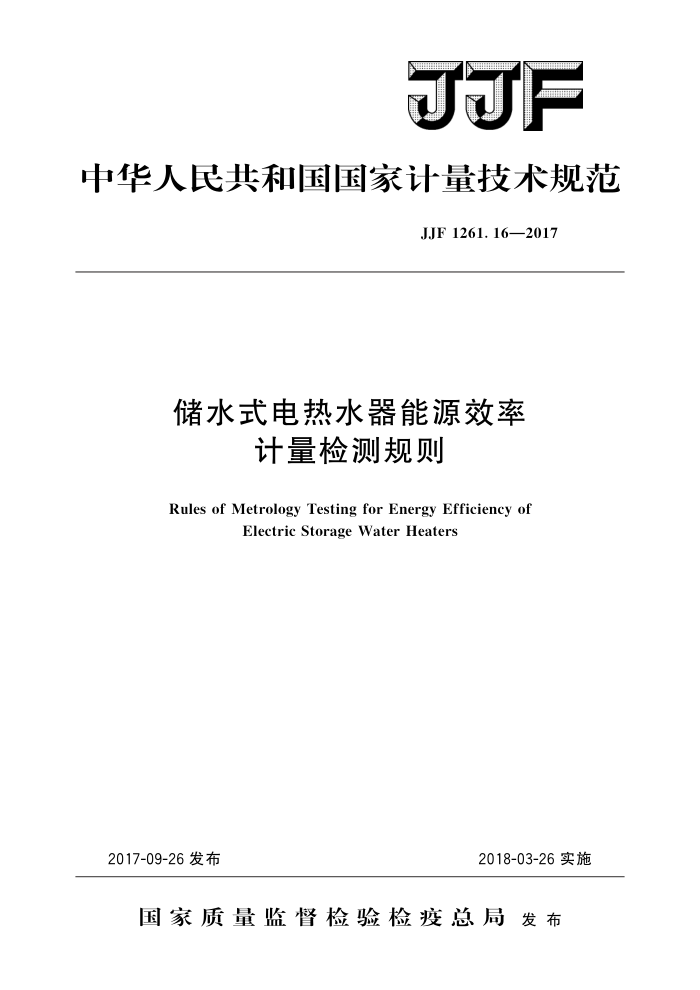

JJF
中华人民共和国国家计量技术规范
JJF1261.16—2017
储水式电热水器能源效率
计量检测规则
Rules of Metrology Testing for Energy Efficiency of
Electric Storage Water Heaters
2017-09-26发布
2018-03-26实施
国家质量监督检验检疫总局发布 JJF1261.16—2017
储水式电热水器能源效率
计量检测规则
JJF 1261.16—2017 #代替JJF1261.16—2015
Rules of Metrology Testing for Energy Efficiency
of Electric Storage Water Heaters
归口单位：全国法制计量管理计量技术委员会
能效标识计量检测分技术委员会
主要起草单位：深圳市计量质量检测研究院
广东美的厨卫电器制造有限公司
参加起草单位：辽宁省计量科学研究院
山东省计量科学研究院贵州省计量测试院
本规范委托全国法制计量管理计量技术委员会能效标识计量检测分技
术委员会负责解释 JJF1261.16—2017
本规范主要起草人：
刘峰 (深圳市计量质量检测研究院) 安创文（深圳市计量质量检测研究院）周立国（广东美的厨卫电器制造有限公司）杨彦彰（深圳市计量质量检测研究院）
参加起草人：
李颂扬（辽宁省计量科学研究院）段华（山东省计量科学研究院）王 宁（贵州省计量测试院） JJF1261.16—2017
目 录
引言 1
(Ⅱ) (1) (1 ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (4) (4) (4) (4) (5) (11) (12) (12) (12) (12) (13) (14) (22) (23) (27)
范围· 2 引用文件. 3术语和计量单位· 3.1额定容量 3.224h固有能耗 3.324h固有能耗系数 3.4 热水输出率. 3.5 电热水器能效限定值
概述· 5 计量要求 5. 1 能源效率标识标注 5. 2 能效指标（能源消耗量） 5.31 能效等级 6 检测条件 6.1 环境条件.· 6.27 检测设备· 6.3安装要求· 6.4 测量不确定度·
检测项目和方法· 7.1抽样原则和方法 7. 2 样本检测. 7. 3 原始记录·· 7. 4 数据处理.. 8 检测结果： 8.1 能效指标（能源消耗量）计量检测结果合格判据 8.2 检测结果评定准则 8.3检测报告附录A 储水式电热水器能源效率测量不确定度评定示例附录 B 储水式电热水器能源效率计量检测抽样单（格式）附录 C 储水式电热水器能源效率计量检测原始记录（格式）附录D 储水式电热水器能源效率计量检测报告（格式）
7
I JJF1261.16—2017
引言
为了规范实行能源效率标识管理的储水式电热水器的能源效率计量检测工作，依据 JJF1261.1一2017《用能产品能源效率计量检测规则》的要求，制定本规范
本规范代替JJF1261.16一2015，与JJF1261.16一2015相比，除编辑性修改外，主要变化如下：
规范名称由“储水式电热水器能源效率标识计量检测规则”改为“储水式电热
水器能源效率计量检测规则”；
“5.1能源效率标识标注”增加“能效信息码”和“能效“领跑者”信息”等
要求。
原始记录和检测报告格式相应修改（附录C、附录D）。 本规范的历次版本发布情况为：
-JJF1261.16—2015。
II JJF1261.16—2017
储水式电热水器能源效率
计量检测规则
1范围
本规范规定了家用和类似用途的储水式电热水器（以下简称电热水器）的能源效率计量要求、检测条件、计量检测程序、计量检测项目和方法、计量检测结果评定准则和检测报告等内容。
本规范适用于电热水器能源效率计量监督检测，委托检测可参考本规范进行。生产和销售电热水器产品的单位亦可参照本规范进行检测。
本规范仅适用于家用和类似用途的储水式电热水器。本规范不适用于带电辅助加热的新能源热水器、热泵热水器。接受检测的电热水器应是生产者自检合格的产品，或者是销售者进口、销售的商品。
2 引用文件
本规范引用了下列文件： JJF1261.1一2017用能产品能源效率计量检测规则 GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T20289一2006储水式电热水器 GB21519一2008储水式电热水器能效限定值及能效等级凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有修改单）适用于本规范。
3术语和计量单位
下列术语和计量单位适用于本规范
3.1额定容量rated capacity
生产者规定的容积，计量单位为L。
3.224h固有能耗standinglossper24h
将电热水器充满水通电工作，在达到稳定状态后，每24h内不排水的能量损耗，计量单位为kW·h。 3.324h固有能耗系数coefficientofstandinglossper24h
24h固有能耗与24h固有能耗基准值的比值，量纲为1。 3.4热水输出率hot-wateroutputrate
额定条件下的实际热水输出量同额定容量的比率，量纲为1，以百分比表示。
3.5电热水器能效限定值minimumallowablevaluesofenergyefficiencyforelectrical storage water heaters
在规定的检测条件下，电热水器所允许的24h固有能耗系数最大值以及热水输出率的最小值。
1 JJF1261.16—2017
4概述
储水式电热水器是实行能源效率标识管理的产品。 储水式电热水器是通过电热元件将水加热并储存在容器中，且装有水温控制装置的
家用和类似用途固定式器具。器具可以通过金属铠装电热元件、非金属铠装电热元件、 电热膜或类似膜状电热元件、其他形式的电热元件实现加热水的功能，其储水容器可以是隔热的或非隔热的。
5计量要求
5.1能源效率标识标注
电热水器的能源效率标识应施加在电热水器正面明显部位。能源效率标识标注的信息包括生产者名称（或简称）、规格型号、能效等级、24h固有能耗系数（s）、热水输出率（）、依据的能源效率强制性国家标准编号、能效信息码和能效“领跑者”信息等内容。
能源效率标识的样式应符合电热水器能源效率标识标注的要求，计量单位的标注应符合国家法定计量单位的要求。
注：能效“领跑者”信息仅针对列入国家能效“领跑者”目录的产品。 5.2能效指标（能源消耗量） 5.2.124h固有能耗系数（s）
电热水器使用的能源效率标识的24h固有能耗系数标注值应符合GB21519一2008 对24h固有能耗系数限定值的要求。电热水器24h固有能耗系数限定值为表1能效等级4级的规定值。
电热水器的24h固有能耗系数实测值应不大于24h固有能耗系数限定值与标
注值。
表1储水式电热水器能效等级
能效等级
24h固有能耗系数e
热水输出率
≤0.6 ≤0.7 M0.8 ≤0.9
1 2 3 4
≥70% ≥60% ≥55% ≥55%
5.2.2热水输出率（μ）
电热水器使用的能源效率标识的热水输出率标注值应符合GB21519一2008对热水输出率限定值的要求。电热水器热水输出率限定值为表1能效等级4级的规定值。
电热水器的热水输出率实测值应不小于热水输出率限定值与标注值。
5.3能效等级
电热水器使用的能源效率标识标注的能效等级应符合GB21519一2008对能效等级的要求。电热水器的能效等级指标见表1。 JJF1261.16—2017
根据24h固有能耗系数（e）、热水输出率（u）实测值确定的能效等级应不低于标
注的能效等级。 6检测条件 6.1环境条件 6.1.1检测区域空气流速不应大于0.25m/s。 6.1.2环境温度：（20士2）℃。环境温度测量点应选择在被测电热水器与测试角壁的中间点或距离被测电热水器1m处，两者取较小者，并位于被测电热水器的一半高度。 环境温度应在稳定的条件下测量。 6.1.3相对湿度不超过85%，并在稳定条件下测定，不应在热水从电热水器中排出的瞬间取得。 6.1.4在被测电热水器规定的额定输人功率下进行，检测功率与额定输入功率偏差不超过土5%；供电频率（50士0.5）Hz；电源的总谐波失真≤3%。 6.1.5供水温度应保持在（15土1）℃。 6.1.6电热水器应处于正常安装使用状态。对于出口散开式电热水器，关闭进水阀门；对于密闭式电热水器，除非说明书中另有规定，进水阀门应打开，且检测期间不排水时的水压应在0.28MPa与额定压力之间保持稳定，波动在士0.03MPa范围内。 6.2检测设备 6.2.1主要检测设备 6.2.1.1数字功率计（具有有功功率积分功能）：
a）电能量分辨力：0.01kW·h； b）电能量测量最大允许误差：土0.5%； c）功率测量最大允许误差：土（0.1%的读数十0.1%的量程）； d）时基信号最大允许误差：士0.05%。
6.2.1.2数字温度计（含热电偶）：
a）测量范围：（0～100）℃； b）分辨力：0.1℃； c）最大允许误差：士0.5℃。
6.2.1.3数字指示秤：
a）测量范围：（11000）kg； b）检定分度值：1kg 10 kg c）准确度等级：D。 6.2.2辅助检测设备 6.2.2.1钢卷尺：
a）测量范围：≥2m;
3
