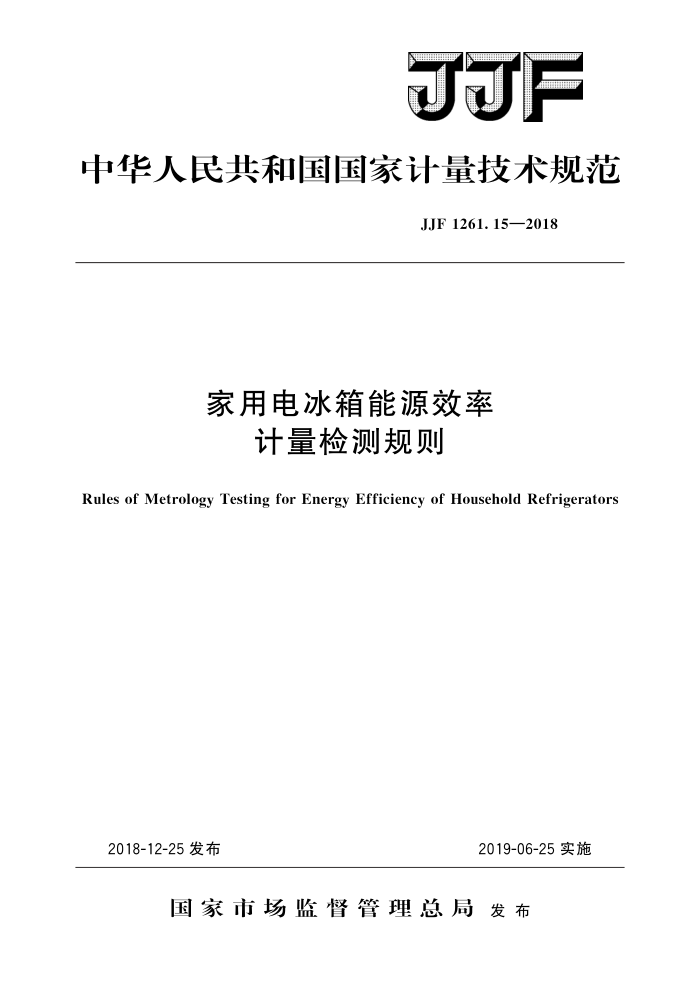

JJF
中华人民共和国国家计量技术规范
JJF1261.15—2018
家用电冰箱能源效率
计量检测规则
Rules of Metrology Testing for Energy Efficiency of Household Refrigerators
2018-12-25发布
2019-06-25实施
国家市场监督管理总局发布 JJF1261.15—2018
家用电冰箱能源效率
计量检测规则
JJF 1261.15—2018 代替JJF1261.15— 2014
Rules of Metrology Testing for Energy Efficiency of Household Refrigerators
归口单位：全国法制计量管理计量技术委员会能效标识计量
检测分技术委员会
主要起草单位：山东省计量科学研究院参加起草单位：中国计量科学研究院
河南省计量科学研究院青岛海尔股份有限公司
合肥美菱股份有限公司
本规范委托全国法制计量管理计量技术委员会能效标识计量检测分技
术委员会负责解释 JJF1261.15—2018
本规范主要起草人：
杨 雷（山东省计量科学研究院）孔繁海（山东省计量科学研究院）刘毅 (山东省计量科学研究院）
参加起草人：
徐定华（中国计量科学研究院）刘文芳（河南省计量科学研究院）朱小兵（青岛海尔股份有限公司）李（合肥美菱股份有限公司） JJF1261.15—2018
目 录
(Ⅲ) (1) (1 ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (4) (4) (4) (5) (5) (5) (5) (15) (15) (15) (15) (16) (17) (19) (23) (35) (38) (46) I
引言 1
范围· 2 引用文件 3术语和计量单位 3.1 标准耗电量限定值 3.2 标准耗电量· 3.3 装载耗电增量· 3. 4 综合耗电量 3.5 标准能效指数· 3.6 综合能效指数…· 3.7 变温室 3.8 能效等级…· 4 概述 5 计量要求 5. 1 能源效率标识标注 5. 2 能效指标（能源消耗量） 5.3 能效等级： 6检测条件。
环境条件。 6.2 测量标准及其他设备 6.3 测量不确定度 A
6.1
检测项目和方法· 7. 1 抽样原则和方法. 7. 2 样本检测 7. 3 原始记录· 7. 4 数据处理· 8检测结果 8.1能效指标（能源消耗量）计量检测结果合格判据· 8.2 检测结果评定准则 8.3 检测报告· 附录A容积测量方法附录B间室平均空气温度确定方法附录 C 耗电量测量方法附录D 稳定状态功率和温度确定方法附录E 化霜及恢复期能量及温度变化确定方法
- JJF1261.15—2018
附录F 化霜间隔确定方法附录 G 插值法附录H辅助装置耗电量测量方法附录I 装载耗电量测量方法附录J 葡萄酒储藏柜或葡萄酒储藏间室储藏温度测量方法附录K 家用电冰箱能源效率测量不确定度评定示例附录L 家用电冰箱能源效率计量检测抽样单（格式）附录M 家用电冰箱能源效率计量检测原始记录（格式）附录N 家用电冰箱能源效率计量检测报告（格式）
(55) (60) (73) (82) (95) (100) (120) (121) (134)
.
II JJF1261.15—2018
引言
为了规范实行能源效率标识管理的家用电冰箱（以下简称“电冰箱”）的能源效率
计量检测工作，依据JJF1261.1一2017《用能产品能源效率计量检测规则》的要求，制定本规范。
本规范代替JJF1261.15一2014，与JJF1261.15一2014相比，除编辑性修改外，主要技术变化如下：
增加了电冰箱标准耗电量、装载耗电增量、综合耗电量等定义及判定方法；一修改了调整容积的计算方程式，式中增加了嵌人式冰箱修正系数BI；
修改了基准耗电量的计算方程式，式中增加了门体数量修正系数D。，并对功能修正系数S，的注解进行了修改；增加了电冰箱类别分类；修改了电冰箱能效等级的计算及判定标准；
一
修改了容积和耗电量的测量方法。 本规范的历次版本发布情况如下：
-JJF1261.15—2014。
II JJF1261.15—2018
家用电冰箱能源效率计量检测规则
1范围
本规范规定了采用电机驱动压缩式的家用电冰箱（含500L及以上）、葡萄酒储藏柜、嵌入式制冷器具的能源效率计量要求、计量检测程序、计量检测方法、计量检测结果评定准则和检测报告等内容。
本规范不适用于专用于透明门展示用或其他特殊用途的电冰箱产品。 本规范适用于电冰箱能源效率计量监督检测，委托检测可参考本规范进行。生产和
销售电冰箱的单位亦可参照本规范进行检测。
接受检测的电冰箱应是生产者自检合格的产品，或者是销售者进口、销售的商品。
2 引用文件
本规范引用了下列文件： JJF1261.1一2017用能产品能源效率计量检测规则 GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T8059一2016家用和类似用途制冷器具 GB12021.2一2015家用电冰箱耗电量限定值及能效等级凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
下列术语和计量单位适用于本规范。
3.1标准耗电量限定值maximumallowablevalueofenergyconsumptior
电冰箱在稳定运行状态下运行24h耗电量的最大允许值，计量单位为 kW.h/24h。 3.2标准耗电量standardvalueofenergyconsumption
电冰箱在稳定运行状态下（不含电冰箱装载耗电增量）运行24h的实际耗电量，
计量单位为kW·h/24h。 3.3装载耗电增量loadprocessingenergyconsumption
由于装载引起的电冰箱的日耗电增量，计量单位为kW·h/24h。 3.4综合耗电量totalvalueofenergyconsumption
电冰箱在模拟用户使用状态下（含有电冰箱装载耗电增量）运行24h的实际耗电总量，计量单位为kW·h/24h。 3.5标准能效指数standardenergyefficiencyindex
电冰箱标准耗电量（E。）与基准耗电量（Ebase）之比。其中，基准耗电量是作为
产品比较的基准线，保持数值不变，以百分数表示。
1 JJF1261.15—2018
3.6综合能效指数totalenergyefficiencyindex
电冰箱综合耗电量（E）与基准耗电量（Ebase）之比。其中，基准耗电量是作为产品比较的基准线，保持数值不变，以百分数表示。 3.7变温室variabletemperaturecompartment
一个独立的间室，可用作两个或两个以上间室类型（如：间室既可以作为冷藏室，也可以作为冷冻室），其间室温度可独立控制以满足每个声明的间室类型温度范围的要求。
注：打算用于一种类型的间室，但也能满足其他间室类型的要求（如“三星”级室能够满足 “二星”级室的要求，其功能没有发生变化），不属于变温室。 3.8能效等级energyefficiencygrade
表示电冰箱能源效率高低差别的一种分级方法，分成1、2、3、4和5等级，1级所表示能源效率最高。
4概述
电冰箱是实行能源效率标识管理的产品，是一个供家用的具有适当容积和装置的绝
热箱体，用消耗电能量的方式来制冷，并具有一个或多个间室，它包括冷藏箱、冷藏冷冻箱（柜）、冷冻食品储藏箱、冷冻箱（柜）、葡萄酒储藏柜等。
5计量要求
5.1能源效率标识标注
电冰箱的显著位置应粘贴能源效率标识。能源效率标识标注的信息应包括生产者名称（或简称）、规格型号、能效等级、综合耗电量（仅针对冷藏冷冻箱）、标准耗电量（仅针对葡萄酒储藏柜、卧式冷藏冷冻柜和其他类型冰箱）、各类型间室的容积、依据的能源效率强制性国家标准编号、能效信息码、能效“领跑者”信息等内容。
能源效率标识的样式和规格应符合电冰箱能源效率标识标注的要求，计量单位的标注应符合国家法定计量单位的要求
注：能效“领跑者”信息仅针对列入国家能效“领跑者”目录的产品。 5.2能效指标（能源消耗量） 5.2.1耗电量
电冰箱（除冷藏冷冻箱外其他类型产品）标准耗电量应符合GB12021.2一2015的
要求，标准耗电量标注值应不大于耗电量限定值（Emx）。实测值应不大于耗电量限定值（Ex），且实测值应不大于其标注值的115%。
电冰箱（仅针对冷藏冷冻箱）综合耗电量应符合GB12021.2一2015的要求，实测值应不大于其标注值的115%。
2
