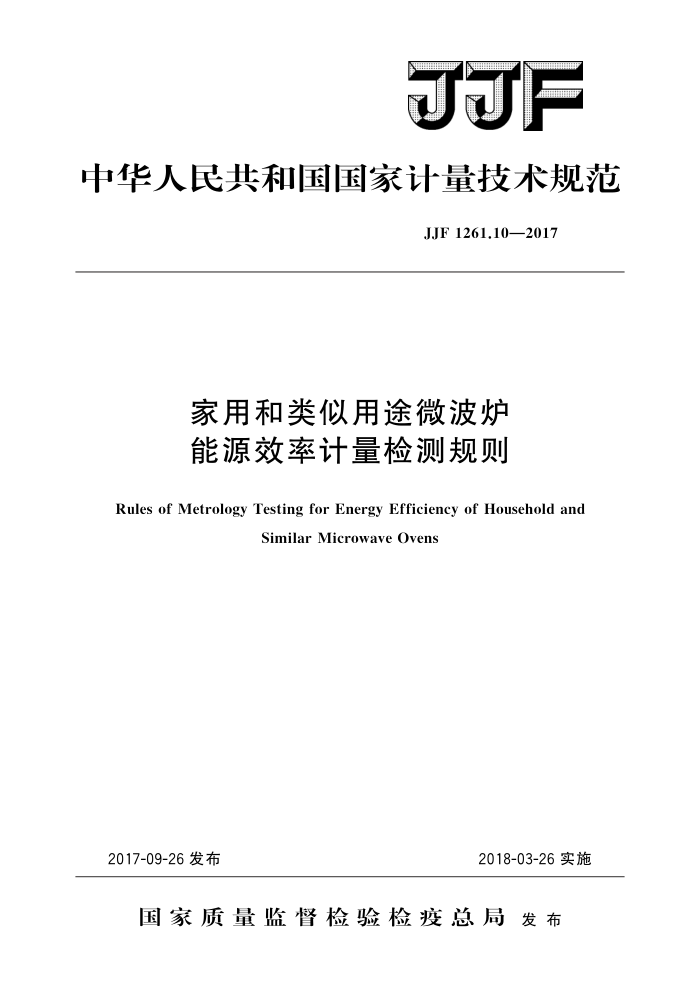

JJF
中华人民共和国国家计量技术规范
JJF1261.10—2017
家用和类似用途微波炉能源效率计量检测规则
Rules of Metrology Testing for Energy Efficiency of Household and
Similar Microwave Ovens
2017-09-26发布
2018-03-26实施
国家质量监督检验检疫总局发布 JJF1261.10—2017
家用和类似用途微波炉能源效率计量检测规则 Rules of Metrology Testing for Energy Efficiency of Household and Similar Microwave Ovens
JJF 1261.10—2017 代替JJF126110—2013
归口单位：全国法制计量管理计量技术委员会能效标识
计量检测分技术委员会
主要起草单位：辽宁省计量科学研究院参加起草单位：深圳市计量质量检测研究院
江苏省计量科学研究院广东美的微波电器制造有限公司广东格兰仕集团有限公司
本规范委托全国法制计量管理计量技术委员会能效标识计量检测分技
术委员会负责解释 JJF1261.10—2017
本规范主要起草人：
唐虹 (辽宁省计量科学研究院) 李诺（辽宁省计量科学研究院）梁国鼎（辽宁省计量科学研究院）
参加起草人：
刘峰 (深圳市计量质量检测研究院) 邵羽达（江苏省计量科学研究院）刘迎九（广东美的微波电器制造有限公司）谭森成（广东格兰仕集团有限公司） JJF1261.10—2017
目 录
引言
(IⅡ) (1) (1 ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (5) (5) (5) (5) (9) (9) (10) (10) (10) (11) (13) (24) (25) (28)
范围· 2 引用文件 3 术语和计量单位 3.1 微波能效限定值 3.2 待机模式· 3.3 关机模式 3. 4 待机功耗 3.5 关机功耗· 3.6 烧烤能耗限定值. 3.7 待机功耗限定值·· 3.8 关机功耗限定值.· 4 概述 5 计量要求 5. 1 能源效率标识标注 5. 2 能效指标（能源消耗量） 5.3 能效等级： 6检测条件。
1
环境条件· 6.2 测量设备· 6.3 测量不确定度· 1
6.1
检测项目和方法， 7. 1 抽样原则… 7. 2 样本检测.· 7. 3 原始记录 7. 4 数据处理 8检测结果 8.1能效指标（能源消耗量）计量检测结果合格判据· 8.2 检测结果评定准则 8.3检测报告·· 附录A家用和类似用途微波炉能源效率测量不确定度评定示例附录B家用和类似用途微波炉能源效率计量检测抽样单（格式）附录 C 家用和类似用途微波炉能源效率计量检测原始记录（格式）附录 D 家用和类似用途微波炉能源效率计量检测报告（格式）
I JJF1261.10—2017
引言
为了规范实行能源效率标识管理的家用和类似用途微波炉的能源效率计量检测工作，依据JJF1261.1一2017《用能产品能源效率计量检测规则》的要求，制定本规范
本规范代替JJF1261.10一2013，与JJF1261.10一2013相比，除编辑性修改外，本规范主要变化如下：
规范名称由“家用和类似用途微波炉能源效率标识计量检测规则”改为“家用
和类似用途微波炉能源效率计量检测规则”；
“5.1能源效率标识标注”增加“能效信息码”和“能效“领跑者’信息”等要求；微波能效限定值由表1中能效等级的5级改为4级；将7.2.2.4节中的式（6）进行修改；
-
一
原始记录格式和检测报告格式相应修改（附录C、附录D）。 本规范的历次版本发布情况为：
JJF1261.10—2013。
II JJF1261.10—2017
家用和类似用途微波炉能源效率计量检测规则
1范围
本规范规定了利用频率在工业、科学和医疗（ISM）频段（2.45GHz）电磁能量以及电阻性发热元件来加热，额定输入功率在2.5kW以下的家用和类似用途微波炉（以下简称“微波炉”），包括微波单功能的微波炉、带组合烧烤功能以及带热风对流烧烤功能微波炉能源效率的计量要求、计量检测程序、计量检测方法、计量检测结果评定准则和检测报告等内容。
本规范不适用于商用微波炉、工业微波炉以及带抽油烟机的微波炉。 本规范适用于微波炉能源效率计量监督检测，委托检测可参考本规范进行。生产和
销售微波炉的单位亦可参照本规范进行检测。
接受检测的微波炉应是生产者自检合格的产品，或者是销售者进口、销售的商品。
2 引用文件
本规范引用了下列文件： JJF1261.1一2017用能产品能源效率计量检测规则 GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T18800一2008家用微波炉性能试验方法 GB24849一2010家用和类似用途微波炉能效限定值及能效等级凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
下列术语和计量单位适用于本规范。
3.1微波能效限定值minimumallowablevaluesof energyefficiencyformicrowave ovens
在GB24849一2010规定测试条件下微波炉的最低允许效率值，以百分数（%）表示 3.2待机模式standbymode
微波炉连接到供电电源上，仅提供重启动、信息或状态显示（包括时钟）功能，而未提供任何主要功能的状态。
注：重启动功能是指通过遥控器、内部传感器或定时时钟等方式使器具切换到提供主要功能模
式的一种功能。
3.3关机模式offmode
微波炉连接到供电电源上，但不提供任何待机模式功能和主要功能的一种状态。 注：仅提供关机状态指示（如发光二极管）时，也视为处于关机模式。
1 JJF1261.10—2017
3.4待机功耗standbymodepowerconsumption
微波炉在待机模式下的有功功率，计量单位为W。
3.5关机功耗offmodepowerconsumption
微波炉在关机模式下的有功功率，计量单位为w。
3.6烧烤能耗限定值maximumallowablevaluesofenergyconsumptionforbarbecue function
本规范规定测试条件下微波炉烧烤功能的最大允许能耗值，计量单位为W·h。 3.7待机功耗限定值maximumallowablevaluesofenergyconsumptionforstandby mode
本规范规定测试条件下微波炉待机状态的最大允许功耗值，计量单位为W。 3.8关机功耗限定值maximumallowablevaluesofenergyconsumptionforoffmode
本规范规定测试条件下微波炉关机状态的最大允许功耗值，计量单位为W。
4概述
微波炉是实行能源效率标识管理的产品，它利用频率在工业、科学和医疗（ISM）的2.45GHz频段的电磁能量以及电阻性发热元件来加热腔体中食物和饮料。
5计量要求
5.1能源效率标识标注
微波炉产品的显著位置应正确使用能源效率标识，标识应当施加在微波炉本体明显部位。能源效率标识标注的信息应包括生产者名称（或简称）、规格型号、能效等级、 效率值（%）、待机功耗（W）、关机功耗（W）、烧烤能耗（W·h）、依据的能源效率强制性国家标准编号、能效信息码和能效“领跑者”信息等内容。
能源效率标识的样式应符合微波炉产品能源效率标识标注的要求，计量单位的标注应符合国家法定计量单位的要求。
注： 1能效“领跑者”信息仅针对列入国家能效“领跑者”目录的产品。 2不具有待机模式、关机模式和烧烤功能的微波炉无需标注待机功耗、关机功耗和烧烤能耗。
5.2能效指标（能源消耗量） 5.2.1效率值
微波炉效率值标注值应符合GB24849一2010对微波能效限定值的要求。微波能效限定值为表1中能效等级4级的规定值。效率值实测值应不小于微波炉的能效限定值和标注值。 5.2.2烧烤能耗
微波炉烧烤能耗标注值应符合GB24849一2010对烧烤能耗限定值的要求。微波炉烧烤能耗限定值为每摄氏度温升1.2W·h。烧烤能耗实测值应不大于烧烤能耗限定值和标注值。
2 JJF1261.10—2017
5.2.3待机功耗
微波炉待机功耗标注值应符合GB24849一2010对待机功耗限定值的要求。当待机模式不具有信息和状态显示（包括时钟）功能时，其待机功耗限定值为0.5W；当待机模式具有信息和状态显示（包括时钟）功能时，其待机功耗限定值为1.0W。待机功耗实测值应不大于待机功耗限定值和标注值。 5.2.4关机功耗
微波炉关机功耗标注值应符合GB24849一2010对关机功耗限定值的要求。关机功耗限定值为0.5W。关机功耗实测值应不大于关机功耗限定值和标注值， 5.2.5加热均匀性
带有转盘的微波炉加热均匀性应不小于70%，不带转盘的微波炉加热均匀性应不小于60%。 5.3能效等级
能源效率标识标注的能效等级应符合GB24849一2010对能效等级的要求。微波炉能效等级分为4级（见表1），其中1级的能源效率最高。各等级产品的效率值应不低于表1的规定。
表1# 微波炉能效等级
效率值/%
能效等级 1级 2级 3级 4级
62 60 58 56
根据效率值实测值确定的能效等级应不低于标注的能效等级。
6# 检测条件
6.1环境条件 6.1.1温度：（20±2)℃。 6.1.2相对湿度：45%～75%。 6.1.3大气压：86kPa106kPa。 6.1.4电源电压及频率：（220士2.2）V，（50士0.1）Hz，谐波失真不超过2%。 6.1.5试验区域无强制对流空气及热辐射影响。 6.2测量设备 6.2.1主要测量设备 6.2.1.1数字温度仪（含热电偶）
a）测量效率值 1）测量范围：应覆盖（530）℃； 2）分辨力：不大于0.01℃； 3）最大允许误差：士0.1℃。 b）测量烧烤能耗
3 JJF
