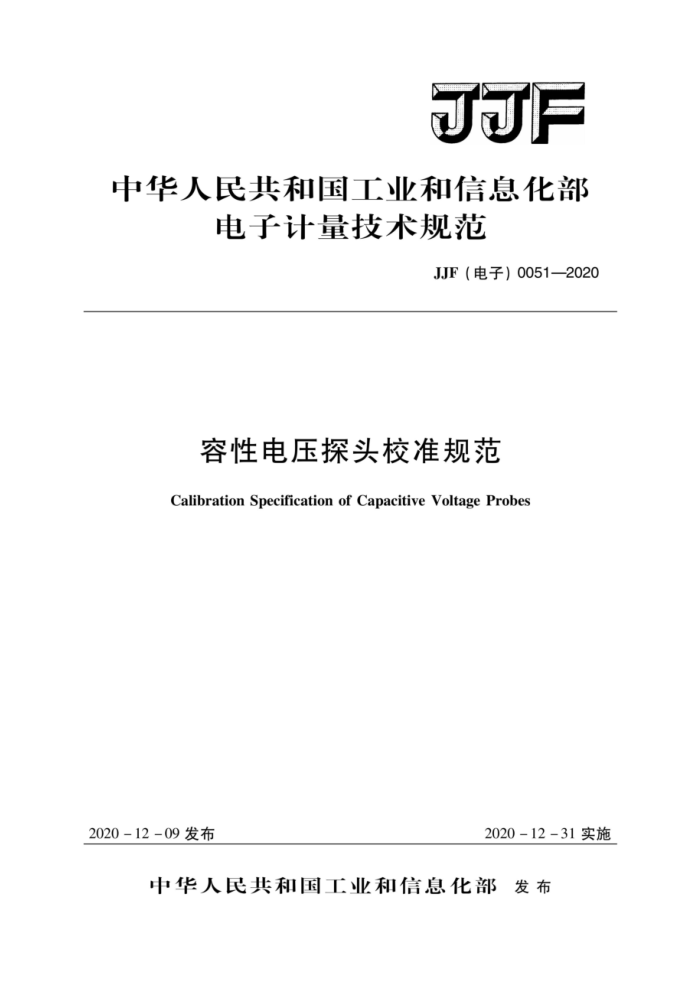

JJF
中华人民共和国工业和信息化部
电子计量技术规范
JJF（电子）0051—2020
容性电压探头校准规范
Calibration Specification of CapacitiveVoltage Probes
2020-12-31实施
2020-12-09发布
中华人民共和国工业和信息化部发布 JJF（电子）0051—2020
容性电压探头校准规范 Calibration Specification of Capacitive
JJF（电子）0051—2020
VoltageProbes
归口单位：中国电子技术标准化研究院
主要起草单位：广州广电计量检测股份有限公司
参加起草单位：河南广电计量检测有限公司
广电计量检测（湖南）有限公司南京容向测试设备有限公司
本规范技术条文委托起草单位负责解释
144 JJF（电子）0051—2020
本规范主要起草人：
张辉(广州广电计量检测股份有限公司谢锐华（广州广电计量检测股份有限公司）龙 阳（广州广电计量检测股份有限公司）
参加起草人：
魏亮（河南广电计量检测有限公司）薛玉韬（广州广电计量检测股份有限公司）曾德胜（广电计量检测（湖南）有限公司）易浦飞（南京容向测试设备有限公司）
145 JJF（电子）0051—2020
目 录
引言 1范围
(147) (148) (148) (148) (148) (149) (149) (149) (150) (150) (150) (150) (150) (150) (150) (150) (151) (151) (151) (153) (154) (154) (155) (155) (156) (158) (160)
引用文件 3 术语和计量单位 3.1分压系数 3.2 频率响应 3.3 屏蔽效能
2
概述 5 计量特性 5.1 分压系数频率响应 5.2 屏蔽效能 5.3 脉冲响应 5.4电压驻波比 6 校准条件 6.1 环境条件 6.2测量标准及其它设备
4
校准项目和校准方法 7.1 外观及工作正常性检查 7.2 分压系数频率响应 7.3 屏蔽效能 7.4 脉冲响应 7.5 电压驻波比 8 校准结果表达· 9 复校时间间隔附录A 原始记录格式附录B 校准证书内页格式· 附录C测量不确定度评定示例·
7
146 JJF（电子）0051—2020
引
本规范依据JJF1071—2010《国家计量校准规范编写规则》和JJF1059.1—2012《测量不确定度评定与表示》编写。
本规范为首次发布。
147 JJF（电子）0051—2020
容性电压探头校准规范
1范围
本规范适用于符合GB/T6113.102/CISPR16-1-2标准要求的容性电压探头的校
准。 2引用文件
本规范引用了下列文件： GB/T6113.1022018无线电骚扰和抗扰度测量设备和测量方法规范 第1-2部
分：无线电骚扰和抗扰度测量设备传导骚扰测量的耦合装置。
CISPR16-1-2:2017无线电骚扰和抗扰度测量设备和测量方法规范第1-2部分：无线电骚扰和抗扰度测量设备传导骚扰测量的耦合装置（Specificationforradiodisturb- ance and immunity measuring apparatus and methods -Part 1 2: Radio disturbance and im- munity measuring apparatus - Coupling devices for conducted disturbance measurements)。
CISPR16-1-12019无线电扰和抗扰度测量设备和测量方法规范第1-1部分：无线电骚扰和抗扰度测量设备测量设备（Specificationforradiodisturbanceandimmuni- ty measuring apparatus and methods -Part 1 -1: Radio disturbance and immunity measuring apparatus - Measuring apparatus)。
注：凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版
本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1电压分压系数voltagedivisionfactor
电缆上的骚扰电压与测量接收机输人电压（容性电压探头输出电压)的比值，简称分压系数，单位：dB。
[GB/T6113.102—2018,5.2.2.1概述]
Fcvp =20 IglV/V.1
(1)
式中：
FcvP 分压系数，dB；
一电缆上的骚扰电压，V；
V Vm 容性电压探头输出电压，V。 当电压以对数形式（dBμV）表示时，分压系数用下式（2）计算。
(2)
Fcvp = VaB VmdB
式中：
148 JJF（电子）0051—2020
Fcvp分压系数,dB； Va电缆上的骚扰电压，dBμV; VmdB 一容性电压探头输出电压，dBμV。
3.2频率响应frequencyresponse
在规定频率范围内的电压分压系数，单位：dB。 ［GB/T6113.102—2018,5.2.2.3要求]。
3.3屏蔽效能shieldingeffectiveness（SE）
由于容性电压探头附近的其他电缆发生的静电耦合引起的电场的影响，当电缆从容性电压探头移开后电压指示值的减小量，单位：dB。
[GB/T6113.102—2018,5.2.2.3要求]。 3.4脉冲响应responsetopulses
容性电压探头对测试脉冲的响应与对调谐频率上未调制正弦信号响应的差值，单位：
dB。 4概述
容性电压探头（CapacitiveVoltageProbe，简称CVP）用于电磁兼容测试中无线电骚扰和抗扰度的测试，可以在不与源导线直接进行电连接和不调整电路的情况下测量电缆的不对称骚扰电压。
容性电压探头一般由两个同轴电极、接地端、电缆夹具（容性耦合夹）和跨阻放大器组成。外电极用于静电屏蔽，以降低沿着电缆外皮的静电耦合引起的测量误差。当电缆和地之间存在电压时，在内电极和外电极间将产生一个静电感应电压，该电压由高输入阻抗放大器检测出，然后经过跨阻放大器变换成低阻抗，其输出由测量接收机测量。容性电压探头的结构及测量原理如下图1所示。
容性偶合夹
K X XHH
电缆
V T
C
跨阻放大器
G
T
图1容性电压探头的结构及测量原理
149 JJF（电子）0051—2020
图中： V C C. - 探头和地之间的电容； C. 跨阻放大器的电容； R, 跨阻放大器的电阻； G, -跨阻放大器的增益； V.
骚扰电压；一电缆和夹子之间的电容；
-
输出端的电压。
计量特性 5.1 分压系数频率响应
5
频率范围：9kHz~100MHz；分压系数：（20~40）dB；最大允许误差：±2dB。
5.2 2屏蔽效能
频率范围：9kHz~100MHz；屏蔽效能：≥20dB。
5.3 3脉冲响应
频率范围：150kHz~30MHz；脉冲重复频率：1Hz~1kHz; 最大允许误差：±（0.5~2.0)dB。
5.4 4电压驻波比
频率范围：9kHz~100MHz；电压驻波比：≤1.8。 注：以上范围及指标不适用于合格性判定，仅供参考。
校准条件
6
6.1环境条件 6.1.1 环境温度：（10~30）℃，校准期间温度波动小于±2℃。 6.1.2环境相对湿度：30%~75%。 6.1.3 供电电源：电压（220±11)V，频率(50±1)Hz。 6.1.4其他：周围无影响仪器正常工作的电磁干扰和机械振动。 6.2 2测量标准及其它设备 6.2.1信号发生器
频率范围：9kHz~100MHz；相对频率偏差：±1×10-7；
